公布日：2022.12.09
申請日：2022.10.18
分類號：C02F11/12(2019.01)I;C02F11/13(2019.01)I;C02F11/00(2006.01)I;B01D33/03(2006.01)I
摘要
本申請?zhí)峁┝艘环N污泥脫水干化一體化設備，涉及污泥脫水領域，其包括毛細吸水組件、泥團生成組件、熱風烘干組件；毛細水組件包括傳送帶，傳送帶的輸出端與泥團生成組件連接，傳送帶的帶面由棉布制成，傳送帶對污泥進行吸水形成半干污泥，并將半干污泥傳送至泥團生成組件；泥團生成組件設于熱風烘干組件上方，泥團生成組件將半干污泥打散成小泥團，小泥團在重力作用下掉落至熱風烘干組件；小泥團在掉落過程中，熱風烘干組件對小泥團進行烘干。相對于現有技術中使用擠壓脫水再使用烘干或曬干的方案而言，本實施例使用毛細吸干脫水，然后打散后進行烘干處理，不僅有助于降低能耗，還有助于提高工作效率。
權利要求書

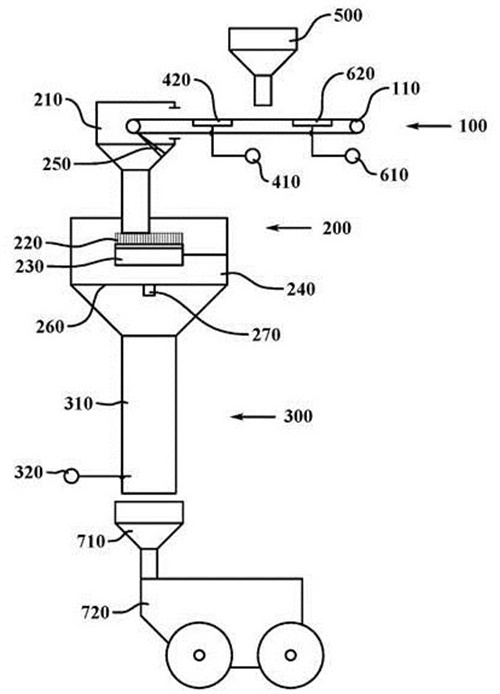

1.一種污泥脫水干化一體化設備，其特征在于，包括毛細吸水組件、泥團生成組件、熱風烘干組件；所述毛細水組件包括傳送帶，所述傳送帶的輸出端與泥團生成組件連接，所述傳送帶的帶面由棉布制成，所述傳送帶對污泥進行吸水形成半干污泥，并將半干污泥傳送至泥團生成組件；所述泥團生成組件設于所述熱風烘干組件上方，所述泥團生成組件將半干污泥打散成小泥團，小泥團在重力作用下掉落至熱風烘干組件；小泥團在掉落過程中，熱風烘干組件對小泥團進行烘干。
2.根據權利要求1所述的污泥脫水干化一體化設備，其特征在于，所述污泥脫水干化一體化設備包括第一抽風機，所述第一抽風機的進風口通過輸氣管道連接有第一吸盤，所述第一吸盤的入口貼靠所述傳送帶的帶面下表面設置。
3.根據權利要求2所述的污泥脫水干化一體化設備，其特征在于，所述污泥脫水干化一體化設備包括第一料斗，所述第一料斗位于所述傳送帶的上方，所述第一吸盤位于所述第一料斗靠近泥團生成組件的一側。
4.根據權利要求3所述的污泥脫水干化一體化設備，其特征在于，所述污泥脫水干化一體化設備包括第二抽風機，所述第二抽風機的進風口通過輸氣管道連接有第二吸盤，所述第二吸盤的入口貼靠所述傳送帶的帶面下表面設置，所述第二吸盤位于所述第一料斗遠離所述第一吸盤的一側。
5.根據權利要求1至4任一項所述的污泥脫水干化一體化設備，其特征在于，所述泥團生成組件包括第二料斗、毛刷、驅動裝置，所述第二料斗的入口朝上設置，所述第二料斗的出口朝下設置，所述毛刷朝上設置，所述驅動裝置與所述毛刷連接，所述驅動裝置驅動所述毛刷繞一豎直中心軸線旋轉，所述毛刷位于所述第二料斗的下方，所述毛刷貼靠所述第二料斗的出口設置；所述傳送帶的輸出端伸入至所述第二料斗內部，所述第二料斗的內側面上固定連接有刮板，所述刮板的一邊與傳送帶的帶面下表面壓緊配合。
6.根據權利要求5所述的污泥脫水干化一體化設備，其特征在于，所述第二料斗的出料口位于所述毛刷旋轉中心軸線的一側，所述第二料斗的出口位于所述毛刷的邊緣圍繞區域的內側。
7.根據權利要求5所述的污泥脫水干化一體化設備，其特征在于，所述泥團生成組件包括第三料斗，所述第三料斗的入口朝上設置，所述第三料斗的出口朝下設置，所述第二料斗的出口、所述毛刷位于所述第三料斗的內部，所述第三料斗的內側面固定連接有篩網，所述篩網水平設置于所述毛刷的下方。
8.根據權利要求7所述的污泥脫水干化一體化設備，其特征在于，所述篩網上安裝有振蕩器。
9.根據權利要求7或8所述的污泥脫水干化一體化設備，其特征在于，所述熱風烘干組件包括送風管、熱風機，所述送風管豎直設置，所述送風管的上端與所述第三料斗的出口連接，所述熱風機的出風口通過輸氣管道伸入所述送風管的下端。
10.根據權利要求9所述的污泥脫水干化一體化設備，其特征在于，污泥脫水干化一體化設備包括第四料斗、接料小車，所述第四料斗的入口朝上設置，所述第四料斗的出口朝下設置，所述接料小車的料斗位于所述第四料斗的出口下方，所述第四料斗的入口與所述送風管的下端連接。
發明內容
本申請?zhí)峁┮环N污泥脫水干化一體化設備，用于解決現有技術中對污泥脫水干化處理過程中能耗高且效率低的技術問題。
在本申請的實施例中，提供了一種污泥脫水干化一體化設備，包括毛細吸水組件、泥團生成組件、熱風烘干組件；所述毛細水組件包括傳送帶，所述傳送帶的輸出端與泥團生成組件連接，所述傳送帶的帶面由棉布制成，所述傳送帶對污泥進行吸水形成半干污泥，并將半干污泥傳送至泥團生成組件；所述泥團生成組件設于所述熱風烘干組件上方，所述泥團生成組件將半干污泥打散成小泥團，小泥團在重力作用下掉落至熱風烘干組件；小泥團在掉落過程中，熱風烘干組件對小泥團進行烘干。
在本申請實施例的一些實施方式中，所述污泥脫水干化一體化設備包括第一抽風機，所述第一抽風機的進風口通過輸氣管道連接有第一吸盤，所述第一吸盤的入口貼靠所述傳送帶的帶面下表面設置。
在本申請實施例的一些實施方式中，所述污泥脫水干化一體化設備包括第一料斗，所述第一料斗位于所述傳送帶的上方，所述第一吸盤位于所述第一料斗靠近泥團生成組件的一側。
在本申請實施例的一些實施方式中，所述污泥脫水干化一體化設備包括第二抽風機，所述第二抽風機的進風口通過輸氣管道連接有第二吸盤，所述第二吸盤的入口貼靠所述傳送帶的帶面下表面設置，所述第二吸盤位于所述第一料斗遠離所述第一吸盤的一側。
在本申請實施例的一些實施方式中，所述泥團生成組件包括第二料斗、毛刷、驅動裝置，所述第二料斗的入口朝上設置，所述第二料斗的出口朝下設置，所述毛刷朝上設置，所述驅動裝置與所述毛刷連接，所述驅動裝置驅動所述毛刷繞一豎直中心軸線旋轉，所述毛刷位于所述第二料斗的下方，所述毛刷貼靠所述第二料斗的出口設置；所述傳送帶的輸出端伸入至所述第二料斗內部，所述第二料斗的內側面上固定連接有刮板，所述刮板的一邊與傳送帶的帶面下表面壓緊配合。
在本申請實施例的一些實施方式中，所述第二料斗的出料口位于所述毛刷旋轉中心軸線的一側，所述第二料斗的出口位于所述毛刷的邊緣圍繞區域的內側。
在本申請實施例的一些實施方式中，所述泥團生成組件包括第三料斗，所述第三料斗的入口朝上設置，所述第三料斗的出口朝下設置，所述第二料斗的出口、所述毛刷位于所述第說明書三料斗的內部，所述第三料斗的內側面固定連接有篩網，所述篩網水平設置于所述毛刷的下方。
在本申請實施例的一些實施方式中，所述篩網上安裝有振蕩器。
在本申請實施例的一些實施方式中，所述熱風烘干組件包括送風管、熱風機，所述送風管豎直設置，所述送風管的上端與所述第三料斗的出口連接，所述熱風機的出風口通過輸氣管道伸入所述送風管的下端。
在本申請實施例的一些實施方式中，污泥脫水干化一體化設備包括第四料斗、接料小車，所述第四料斗的入口朝上設置，所述第四料斗的出口朝下設置，所述接料小車的料斗位于所述第四料斗的出口下方，所述第四料斗的入口與所述送風管的下端連接。
本申請具有如下有益效果：濕污泥通過傳送帶傳送，濕污泥在傳送過程中，棉布帶面對濕污泥進行毛細吸水，經過傳送帶吸水后形成半干污泥，半干污泥呈塊狀柔軟的泥巴狀態，塊狀半干污泥進入泥團生成組件中，泥團生成組件將塊狀的半干污泥打散成小泥團，小泥團暴露在空氣中的面積較大，有利于半干污泥中水分的蒸發，小泥團掉落至熱風烘干組件中，熱風烘干組件中產生的熱風對下落的小泥團進行烘吹，加速小泥團中水分的蒸發，實現對半干污泥進行干化處理。相對于現有技術中使用擠壓脫水再使用烘干或曬干的方案而言，本實施例使用毛細吸干脫水，然后打散后進行烘干處理，不僅有助于降低能耗，還有助于提高工作效率。
（發明人：花成巍;伍明;周順龍）
