公布日：2022.06.17
申請日：2022.03.16
分類號：C02F9/08(2006.01)I;C02F1/72(2006.01)N;C02F1/32(2006.01)N;C02F101/30(2006.01)N
摘要

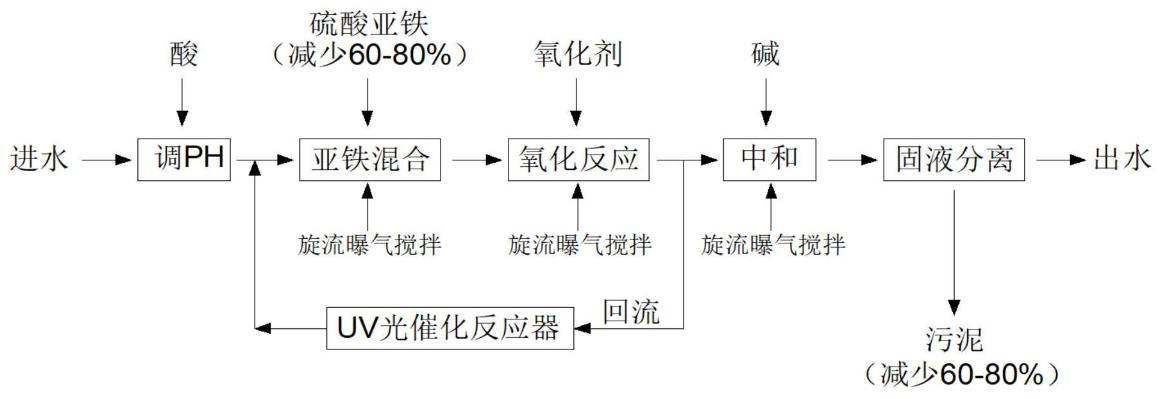

本發明公開了一種用于難降解有機廢水處理的光芬頓工藝，包括首先將原水自流至調節池調整PH值為3‑5，進入高效混合池；在高效混合池內，藥劑與廢水在旋流曝氣攪拌的作用下，充分混合進入氧化反應區；在氧化反應區內均勻混合藥劑，氧化反應區內的二價鐵離子和H2O2之間的鏈反應催化生成•OH；大部分二價鐵離子已轉化為三價鐵離子，然后回流系統流經UV光催化反應器；在UV高強光量子的激發下，其中的三價鐵離子重新轉化為二價鐵離子，再返回第二步重復利用；廢水經過中和后進入到高密度沉淀池進行固液分離，最終出水達標排放。本發明通過重復利用鐵離子，以氫氧化鐵為主要成分的化學污泥產量減少了60‑80%，極大地減少了藥劑成本及污泥處理處置費用。
權利要求書
1.一種用于難降解有機廢水處理的光芬頓工藝，其特征在于，包括以下步驟：S1:原水經提升或自流至調節池，調整PH值為3-5，然后進入高效混合池；S2:在高效混合池內，藥劑與廢水在旋流曝氣攪拌的作用下，充分混合以提升傳質效率，然后進入氧化反應區；S3:在氧化反應區內采用多點投加方式均勻混合藥劑，氧化反應區內的二價鐵離子Fe2+和H2O2之間的鏈反應催化生成•OH，將廢水中有機污染物進行斷鏈、開環形成小分子有機物或直接礦化為CO2和H2O來降低有機物含量；S4:氧化反應完成后，大部分的二價鐵離子Fe2+已轉化為三價鐵離子Fe3+，經過回流系統，流經UV光催化反應器；S5:在UV光催化反應器的UV高強光量子的激發下，UV光催化反應器內的三價鐵離子Fe3+重新轉化為二價鐵離子Fe2+，再返回步驟S2重復利用；S6:在重復催化、氧化反應之后，廢水經過廢水中和區中和后進入到高密度沉淀池進行固液分離，最終出水達標排放。
2.根據權利要求1所述的用于難降解有機廢水處理的光芬頓工藝，其特征在于，高效混合池、氧化反應區和廢水中和區均采用旋流曝氣攪拌的方式進行充分反應。
3.根據權利要求1所述的用于難降解有機廢水處理的光芬頓工藝，其特征在于，步驟S4中，回流系統的回流比在50%-200%范圍內可調。
4.根據權利要求1所述的用于難降解有機廢水處理的光芬頓工藝，其特征在于，所述高效混合池內混合了新加的硫酸亞鐵以及回流重復利用的亞鐵，其中硫酸亞鐵的回流重復利用率是隨所述UV光催化反應器的劑量及回流量變化的。
5.根據權利要求1所述的用于難降解有機廢水處理的光芬頓工藝，其特征在于，所述UV光催化反應器設置在氧化反應池的頂部或側面，通過進水管路和回流管路與氧化反應區的氧化反應池動態連接。
6.根據權利要求1所述的用于難降解有機廢水處理的光芬頓工藝，其特征在于，在原水進行反應、混合、中和的各個工序中均設置了在線PH、在線OPR監測系統，用于自動調整加藥量和系統的閉環控制。
7.根據權利要求1所述的用于難降解有機廢水處理的光芬頓工藝，其特征在于，步驟S5中，VU光催化反應器的回流水引自氧化反應區末端，回流至氧化反應區最前端或氧化反應區不同的反應階段。
發明內容
針對相關技術中的上述技術問題，本發明提出一種用于難降解有機廢水處理的光芬頓工藝，能夠克服現有技術方法的上述不足。
為實現上述技術目的，本發明的技術方案是這樣實現的：一種用于難降解有機廢水處理的光芬頓工藝，包括以下步驟：S1:原水提升或自流至調節池，調整PH值為3-5，然后進入高效混合池；S2:在高效混合池內，藥劑與廢水在旋流曝氣攪拌的作用下，充分混合以提升傳質效率，然后進入氧化反應區；S3:在氧化反應區內采用多點投加方式均勻混合藥劑，氧化反應區內的二價鐵離子Fe2+和H2O2之間的鏈反應催化生成•OH，將廢水中有機污染物進行斷鏈、開環形成小分子有機物或直接礦化為CO2和H2O來降低有機物含量；S4:氧化反應完成后，大部分的二價鐵離子Fe2+已轉化為三價鐵離子Fe3+，經過回流系統，流經UV光催化反應器；S5:在UV光催化反應器的UV高強光量子的激發下，UV光催化反應器內的三價鐵離子Fe3+重新轉化為二價鐵離子Fe2+，再返回步驟S2重復利用；S6:在重復催化、氧化反應之后，廢水經過廢水中和區中和后進入到高密度沉淀池進行固液分離，最終出水達標排放。
進一步地，高效混合池、氧化反應區和廢水中和區均采用旋流曝氣攪拌的方式進行充分反應。
進一步地，步驟S4中，回流系統的回流比在50%-200%范圍內可調。
進一步地，所述高效混合池內混合了新加的硫酸亞鐵以及回流重復利用的亞鐵，其中硫酸亞鐵的回流重復利用率是隨所述UV光催化反應器的劑量及回流量變化的。
進一步地，所述UV光催化反應器設置在氧化反應池的頂部或側面，通過進水管路和回流管路與氧化反應區的氧化反應池動態連接。
進一步地，在原水進行反應、混合、中和的各個工序中均設置了在線PH、在線OPR監測系統，用于自動調整加藥量和系統的閉環控制。
進一步地，步驟S5中，VU光催化反應器的回流水引自氧化反應區末端，回流至氧化反應區最前端或氧化反應區不同的反應階段。
本發明的有益效果：通過將光引進芬頓試劑從而解決了芬頓反應過程中鐵鹽消耗量大和污泥產生量大的問題；經過重復利用回流鐵離子，高效混合池中鐵鹽投加量減少了60-80%，因而以氫氧化鐵為主要成分的化學污泥產量也相應減少了60-80%，極大地減少了藥劑費用和污泥處理處置費用；通過采用旋流曝氣攪拌的方式，防堵塞、不結垢，使用壽命長，運維簡單；且本發明整個流程不采用任何固態催化劑，有效避免了催化劑流失、失活、堵塞等風險；同時利用中壓紫外燈的輻射作用，提升了芬頓反應的礦化度，可大幅提升COD去除效率，且反應過程更穩定，抗沖擊負荷能力強。
（發明人：蔡曉涌;張會敏;何義;羅鍾兵;蒲曉利;張學民）
