公布日：2022.11.04
申請日：2022.07.29
分類號：C02F11/00(2006.01)I;C02F1/00(2006.01)I;B01F25/421(2022.01)I
摘要
本發明公開了一種多頻次負壓污泥分解機構及其工作方法，其特征在于：其中多頻次負壓污泥分解機構包括污泥過濾罐和相互平行設在污泥過濾罐內的多個豎直設置的縱向隔板，所述污泥過濾罐上的一側設有進水口，所述污泥過濾罐上的另一側設有出水口，所述進水口高于出水口，相鄰的兩個縱向隔板中的第一個下部與罐底具有間隔，且其上部與罐頂固定，相鄰的兩個縱向隔板中的第二個與罐底固定連接，且其上部與罐頂具有間隔，所述罐頂上設有排氣孔，在各個縱向隔板的壁面上具有規則或不規則凸痕。本發明多頻次負壓污泥分解機構結構簡單、設計合理、制作成本低；有利于使污水中的污泥團分解成小分子體，以易于溶解于污水中。
權利要求書

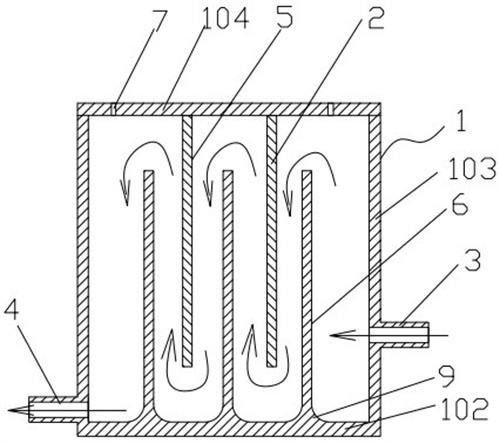

1.一種多頻次負壓污泥分解機構，其特征在于：包括污泥過濾罐和相互平行設在污泥過濾罐內的多個豎直設置的縱向隔板，所述污泥過濾罐上的一側設有進水口，所述污泥過濾罐上的另一側設有出水口，所述進水口高于出水口，相鄰的兩個縱向隔板中的第一個下部與罐底具有間隔，且其上部與罐頂固定，相鄰的兩個縱向隔板中的第二個與罐底固定連接，且其上部與罐頂具有間隔，所述罐頂上設有排氣孔，在各個縱向隔板的壁面上具有規則或不規則凸痕。
2.根據權利要求1所述的多頻次負壓污泥分解機構，其特征在于：所述相鄰的兩個縱向隔板中的第二個下部具有兩個相背設置的彎弧形過渡板。
3.根據權利要求1或2所述的多頻次負壓污泥分解機構，其特征在于：所述污泥過濾罐為長方體狀罐體，長方體狀罐體的四個側壁板和底板采用不銹鋼材料焊接制成槽型罐體，長方體狀罐體的頂板與相鄰的兩個縱向隔板中的第一個的上部焊接固定。
4.根據權利要求3所述的多頻次負壓污泥分解機構，其特征在于：所述縱向隔板上的規則或不規則凸痕通過機械滾壓形成。
5.根據權利要求4所述的多頻次負壓污泥分解機構，其特征在于：所述污泥過濾罐的進水口連接有水泵，以控制輸入水壓為1Mpa。
6.根據權利要求2所述的多頻次負壓污泥分解機構，其特征在于：所述彎弧形過渡板的下邊緣與罐底面焊接固定。
7.根據權利要求3所述的多頻次負壓污泥分解機構，其特征在于：所述長方體狀罐體的頂板與槽型罐體的上部邊緣未固定，以使頂板、縱向隔板中的第一個能夠與槽型罐體分離。
8.一種多頻次負壓污泥分解機構的工作方法，其特征在于：所述多頻次負壓污泥分解機構包括污泥過濾罐和相互平行設在污泥過濾罐內的多個豎直設置的縱向隔板，所述污泥過濾罐上的一側設有進水口，所述污泥過濾罐上的另一側設有出水口，所述進水口高于出水口，相鄰的兩個縱向隔板中的第一個下部與罐底具有間隔，且其上部與罐頂固定，相鄰的兩個縱向隔板中的第二個與罐底固定連接，且其上部與罐頂具有間隔，所述罐頂上設有排氣孔，在各個縱向隔板的壁面上具有規則或不規則凸痕；工作時，污水通過水泵從進水口輸入，而后迂回通過各個縱向隔板，最后從出水口輸出，在污水從進水口進入時，污水先與縱向隔板的壁面上的規則或不規則凸痕進行接觸，由于縱向隔板的壁面上的規則或不規則凸痕增加了污水沖擊的接觸面積，有利于使污水中的污泥團分解成小分子體，以易于溶解于污水中。
發明內容
本發明的目的在于提供一種多頻次負壓污泥分解機構及其工作方法，該多頻次負壓污泥分解機構結構簡單、設計合理，有利于方便農村偏遠地區的建造和使用。
本發明多頻次負壓污泥分解機構，其特征在于：包括污泥過濾罐和相互平行設在污泥過濾罐內的多個豎直設置的縱向隔板，所述污泥過濾罐上的一側設有進水口，所述污泥過濾罐上的另一側設有出水口，所述進水口高于出水口，相鄰的兩個縱向隔板中的第一個下部與罐底具有間隔，且其上部與罐頂固定，相鄰的兩個縱向隔板中的第二個與罐底固定連接，且其上部與罐頂具有間隔，所述罐頂上設有排氣孔，在各個縱向隔板的壁面上具有規則或不規則凸痕。
進一步的，上述相鄰的兩個縱向隔板中的第二個下部具有兩個相背設置的彎弧形過渡板。
進一步的，上述污泥過濾罐為長方體狀罐體，長方體狀罐體的四個側壁板和底板采用不銹鋼材料焊接制成槽型罐體，長方體狀罐體的頂板與相鄰的兩個縱向隔板中的第一個的上部焊接固定。
進一步的，上述縱向隔板上的規則或不規則凸痕通過機械滾壓形成。
進一步的，上述污泥過濾罐的進水口連接有水泵，以控制輸入水壓為1Mpa。
進一步的，上述彎弧形過渡板的下邊緣與罐底面焊接固定。
進一步的，上述長方體狀罐體的頂板與槽型罐體的上部邊緣未固定，以使頂板、縱向隔板中的第一個能夠與槽型罐體分離。
本發明多頻次負壓污泥分解機構的工作方法，其特征在于：所述多頻次負壓污泥分解機構包括污泥過濾罐和相互平行設在污泥過濾罐內的多個豎直設置的縱向隔板，所述污泥過濾罐上的一側設有進水口，所述污泥過濾罐上的另一側設有出水口，所述進水口高于出水口，相鄰的兩個縱向隔板中的第一個下部與罐底具有間隔，且其上部與罐頂固定，相鄰的兩個縱向隔板中的第二個與罐底固定連接，且其上部與罐頂具有間隔，所述罐頂上設有排氣孔，在各個縱向隔板的壁面上具有規則或不規則凸痕；工作時，污水通過水泵從進水口輸入，而后迂回通過各個縱向隔板，最后從出水口輸出，在污水從進水口進入時，污水先與縱向隔板的壁面上的規則或不規則凸痕進行接觸，由于縱向隔板的壁面上的規則或不規則凸痕增加了污水沖擊的接觸面積，有利于使污水中的污泥團分解成小分子體，以易于溶解于污水中。
本發明多頻次負壓污泥分解機構的優點：1）、結構簡單、設計合理、制作成本低；2）、由于縱向隔板的壁面上的規則或不規則凸痕增加了污水沖擊的接觸面積，有利于使污水中的污泥團分解成小分子體，以易于溶解于污水中；3）、通過污泥團分解后也有利于使污水充分肥化，有利于后續用于澆灌莊稼。
（發明人：潘碧鋒;王強;許求恩;高康概;李幼玲）
