公布日：2022.10.18
申請日：2022.06.08
分類號：C02F9/14(2006.01)I;C02F11/122(2019.01)I;B01D53/86(2006.01)I;B01D53/00(2006.01)I;B09B3/32(2022.01)I;B09B3/80(2022.01)I;B09B101/02(2022.01)N;B09B101
/70(2022.01)N;C02F103/06(2006.01)N
摘要
本發明專利公開了一種餐廚垃圾及滲濾液協同處理工藝，固體垃圾預處理系統：首先將固體垃圾投放到擠壓設備中，通過擠壓設備對固體垃圾進行加壓，將垃圾內部的水分?jǐn)D出，同時能夠?qū)M行破碎，擠壓后的固體垃圾投放到干燥設備中進行干燥，本發明專利通過“混凝+氨吹脫+上流式厭氧污泥床（UASB）+缺氧+兩段接觸氧化+MBR+活性炭過濾+RO”組合工藝具有占地面積小、出水水質優等優點，其出水水質可滿足GB16889—2008中的特殊限值要求，應用于垃圾滲濾液處理是切實可行的，而且在整個滲濾液處理過程中，配套設置了氣味消除系統，采用無污染可持續凈化的光催化處理設備對滲濾液的氣體進行徹底消除，進而避免了惡臭氣味對環境造成污染。
權利要求書

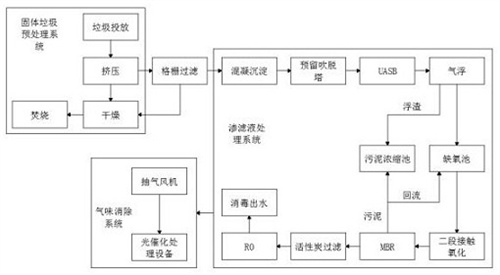

1.一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：包括如下步驟：S1固體垃圾預處理系統：首先將固體垃圾投放到擠壓設備中，通過擠壓設備對固體垃圾進行加壓，將垃圾內部的水分?jǐn)D出，同時能夠?qū)M行破碎，擠壓后的固體垃圾投放到干燥設備中進行干燥，并且擠壓時產生的混合液以及垃圾滲濾液集中流進滲濾液處理系統中，干燥設備對固體垃圾進行干燥，并且在干燥后對其進行焚燒；S2滲濾液處理系統：擠壓設備擠壓后的混合液以及垃圾滲濾液通過格柵進行過濾，過濾后的固體投放到干燥設備中，液體首先經混凝、沉淀預處理去除膠體顆粒和懸浮顆粒，然后經預留吹脫塔脫除游離氨，提高C/N，吹脫塔出水進入UASB降解COD，提高BOD5/COD，UASB出水經氣浮作用后進入缺氧池，進行氨化和反硝化作用，進一步脫氮，缺氧池出水進入二階段接觸氧化池，進一步脫除COD，接觸氧化池出水進入MBR強化降解COD和NH3-N硝化，MBR出水一部分回流至缺氧池進行反硝化強化脫氮，一部分進入膜分離系統，凈水經消毒后外排，工藝產生的污泥進入污泥濃縮池，經壓濾后回填至垃圾填埋場；S3氣味消除系統：在滲濾液處理系統中設置抽氣風機，將露天式的處理池以及回流系統設置密封罩，通過抽氣風機將散發的氣體集中處理，抽氣風機將抽取的氣體集中排放到光催化處理設備中，通過強氧化還原反應來將氣體中的所有有機物分解為二氧化碳和水，以達到消除氣味的效果。
2.根據權利要求1所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述吹脫塔配套酸、堿調節槽，向堿調節槽投加石灰乳調節pH至11，游離氨經吹脫處理后進入酸調節槽，投加硫酸調節pH至6-9。
3.根據權利要求1所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述UASB反應器內部包含污泥床和污泥層，所述污水為自下而上通過UASB反應器。
4.根據權利要求3所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述污泥床為高含量、高活性的污泥床，所述污泥床設置在UASB反應器底部，所述污泥層為低含量懸浮污泥層，所述污泥層設置在UASB反應器上部。
5.根據權利要求1所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述二階段接觸氧化前置缺氧池，所述二階段接觸氧化采用導流墻隔開，在隔池分別設置填料區，通過鼓風機進行曝氣。
6.根據權利要求5所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述曝氣方式采用微孔曝氣裝置。
7.根據權利要求1所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述MBR是膜分離和活性污泥法相結合的水處理技術，應用平板膜代替活性污泥法的二沉池。
8.根據權利要求1所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述RO裝置前置活性炭過濾器作為預處理措施，RO工藝分2級設置，每級各3套RO裝置。
9.根據權利要求1所述的一種餐廚垃圾及滲濾液協同處理工藝，其特征在于：所述光催化處理設備采用二氧化鈦作為催化劑，并且搭配強紫外線燈進行照射。
（發明人：王斌;肖程）
