公布日：2022.11.11
申請日：2022.07.27
分類號：F23G5/033(2006.01)I;F23G7/00(2006.01)I
摘要
本發明公開了一種用于垃圾焚燒的污泥分散裝置，包括驅動組件、分散管和分散盤，待與垃圾摻混的污泥經進料口送入分散管中，所述分散盤位于分散管出口端的底部，所述驅動組件的輸出端與分散盤相連并帶著分散盤轉動，使經分散管后的污泥在旋轉的分散盤上撞擊、甩出，被均勻分散成小塊污泥，散落平鋪在待焚燒的垃圾堆上方。本發明具有結構簡單、能夠提高污泥處理的均勻度、進而提高污泥與垃圾摻燒效果等效果。
權利要求書

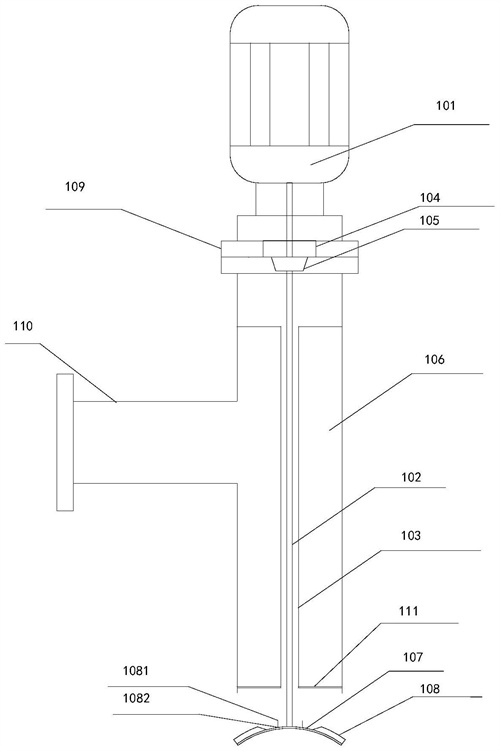

1.一種用于垃圾焚燒的污泥分散裝置，其特征在于，包括驅動組件、分散管(106)和分散盤(107)，待與垃圾摻混的污泥經進料口(110)送入分散管(106)中，所述分散盤(107)位于分散管(106)出口端的底部，所述驅動組件的輸出端與分散盤(107)相連并帶著分散盤(107)轉動，使經分散管(106)后的污泥在旋轉的分散盤(107)上撞擊、甩出，被均勻分散成小塊污泥，散落平鋪在待焚燒的垃圾堆上方。
2.根據權利要求1所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述驅動組件包括驅動電機(101)和驅動軸(102)，所述驅動電機(101)的輸出端經驅動軸(102)與分散盤(107)相連；所述驅動軸(102)位于分散管(106)內。
3.根據權利要求2所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述驅動電機(101)采用變頻減速一體電機，轉速可調，旋轉方向在正反方向可調。
4.根據權利要求3所述的用于垃圾焚燒的污泥分散裝置，其特征在于，通過變頻器的PID調節，所述驅動電機(101)在轉速范圍內內逐漸升高，再逐漸降低，利用速度控制使污泥從分散管(106)經分散盤(107)分散后，在散落的最大圓心直徑內，呈圓盤式均勻散落。
5.根據權利要求2所述的用于垃圾焚燒的污泥分散裝置，其特征在于，在所述驅動軸(102)的外周設置有驅動軸保護套(103)，用以保護驅動軸(102)不受污泥的影響。
6.根據權利要求2所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述驅動電機(101)通過驅動軸承(104)與法蘭盤(109)安裝于分散管(106)的上方，所述驅動軸承(104)處還設置有軸承密封(105)。
7.根據權利要求1-6中任意一項所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述分散管(106)的側面還設有一個旁通管，所述進料口(110)設置于旁通管處。
8.根據權利要求2-6中任意一項所述的用于垃圾焚燒的污泥分散裝置，其特征在于，在所述分散管(106)出口端的位置處還設置有一污泥分割刀片組件(111)，所述污泥分割刀片組件(111)安裝于驅動軸(102)上并隨驅動軸(102)轉動；所述污泥分割刀片組件(111)位于分散盤(107)的上方。
9.根據權利要求1-6中任意一項所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述分散盤(107)的外圓周上還設置有若干個葉片(108)，所述葉片(108)用來形成對污泥的導向分流的作用。
10.根據權利要求1-6中任意一項所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述分散盤(107)朝向污泥掉落方向的一面上還設置有若干個分散盤刀片(1081)，隨著分散盤(107)的高速轉動，利用分散盤刀片(1081)將污泥處理成粒度更小的狀態。
11.根據權利要求10所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述分散盤(107)上設置有刀片安裝槽(1082)，所述分散盤刀片(1081)安裝于刀片安裝槽(1082)內。
12.根據權利要求1-6中任意一項所述的用于垃圾焚燒的污泥分散裝置，其特征在于，所述分散盤(107)為圓盤狀、橢圓封頭圓蓋狀或錐形狀。
發明內容
本發明要解決的技術問題就在于：針對現有技術存在的技術問題，本發明提供一種結構簡單、能夠提高污泥處理的均勻度、進而提高污泥與垃圾摻燒效果的用于垃圾焚燒的污泥分散裝置。
為解決上述技術問題，本發明采用以下技術方案：
一種用于垃圾焚燒的污泥分散裝置，包括驅動組件、分散管和分散盤，待與垃圾摻混的污泥經進料口送入分散管中，所述分散盤位于分散管出口端的底部，所述驅動組件的輸出端與分散盤相連并帶著分散盤轉動，使經分散管后的污泥在旋轉的分散盤上撞擊、甩出，被均勻分散成小塊污泥，散落平鋪在待焚燒的垃圾堆上方。
作為本發明的進一步改進：所述驅動組件包括驅動電機和驅動軸，所述驅動電機的輸出端經驅動軸與分散盤相連；所述驅動軸位于分散管內。
作為本發明的進一步改進：所述驅動電機采用變頻減速一體電機，轉速可調，旋轉方向在正反方向可調。通過變頻器的PID調節，所述驅動電機在轉速范圍內內逐漸升高，再逐漸降低，利用速度控制使污泥從分散管經分散盤分散后，在散落的最大圓心直徑內，呈圓盤式均勻散落。
作為本發明的進一步改進：在所述驅動軸的外周設置有驅動軸保護套，用以保護驅動軸不受污泥的影響。
作為本發明的進一步改進：所述驅動電機通過驅動軸承與法蘭盤安裝于分散管的上方，所述驅動軸承處還設置有軸承密封。
作為本發明的進一步改進：所述分散管的側面還設有一個旁通管，所述進料口設置于旁通管處。
作為本發明的進一步改進：在所述分散管出口端的位置處還設置有一污泥分割刀片組件，所述污泥分割刀片組件安裝于驅動軸上并隨驅動軸轉動；所述污泥分割刀片組件位于分散盤的上方
作為本發明的進一步改進：所述分散盤的外圓周上還設置有若干個葉片，所述葉片用來形成對污泥的導向分流的作用。
作為本發明的進一步改進：所述分散盤朝向污泥掉落方向的一面上還設置有若干個分散盤刀片，隨著分散盤的高速轉動，利用分散盤刀片將污泥處理成粒度更小的狀態。
作為本發明的進一步改進：所述分散盤上設置有刀片安裝槽，所述分散盤刀片安裝于刀片安裝槽內。
作為本發明的進一步改進：所述分散盤為圓盤狀、橢圓封頭圓蓋狀或錐形狀。
與現有技術相比，本發明的優點就在于：
1、本發明的用于垃圾焚燒的污泥分散裝置，結構簡單，僅通過驅動電機、驅動軸及分散盤等核心部件即可將污泥有效分散，同時通過變頻控制驅動電機，可以實現污泥在分散的最大圓直徑內的均勻分散，進而提高污泥與垃圾的摻燒效果，也能避免形成污泥的局部堆積和固結。
2、本發明的用于垃圾焚燒的污泥分散裝置，通過驅動軸套裝置，消除了驅動軸在轉動中與污泥纏繞物接觸而引起的纏繞影響隱患，同時驅動軸套上方與分散管的的圓形封閉設計，極大減少了污泥與軸承部位的接觸或不接觸。延長了設備整體的使用壽命。
3、本發明的用于垃圾焚燒的污泥分散裝置，可根據不同污泥粘度、含水率及相關性質，取得其在不同頻率下的分散直徑數據后，編制變頻控制程序，實現污泥在最大分散圓直徑內的均勻分散。
（發明人：戴道國;夏良）
