公布日：2022.12.27
申請日：2022.09.21
分類號：C02F11/13(2019.01)I;B01D53/00(2006.01)I;B01D53/78(2006.01)I;A61L9/14(2006.01)I;B08B15/04(2006.01)I
摘要
本發明公開了一種污泥低溫干化除臭系統及控制方法，系統包括：污泥低溫干化設備中循環風道內的回熱器/預冷器，所述循環風道內安裝有感應元件，所述感應元件檢測循環風道內的臭味值并控制藥劑溶液霧化噴灑在所述回熱器/預冷器后的循環風道上，噴灑的霧化藥劑與循環風道內的循環空氣混合、充分反應除臭。本發明還提供了基于上述系統的控制方法，本發明通過在循環風道的回熱器/預冷器中，噴灑霧化除臭藥劑，提高低溫污泥干化機組中臭味分子的生化反應率，殘留藥劑隨循環風持續作用于污泥顆粒層表面達到污泥源頭除臭，解決了現有技術中通過整體負壓抽吸臭氣且額外建設臭氣處理設施，工藝占地面積大、投資費用高的問題。
權利要求書

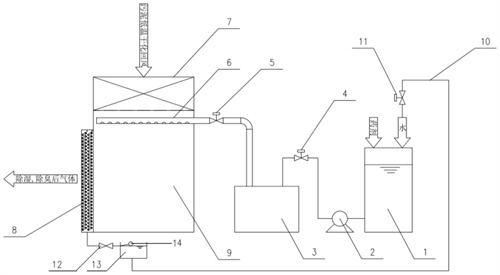

1.一種污泥低溫干化除臭系統，其特征在于，包括：污泥低溫干化設備中循環風道內的回熱器/預冷器(7)，所述循環風道內安裝有感應元件，所述感應元件檢測循環風道內的臭味值并控制藥劑溶液霧化噴灑在所述回熱器/預冷器(7)后端的循環風道上，噴灑的霧化藥劑與循環風道內的循環空氣混合、充分反應除臭；所述循環風道內，所述回熱器/預冷器(7)下游安裝有蒸發器(8)，霧化藥劑與循環空氣反應后，在所述蒸發器(8)上冷凝生成冷凝水，所述冷凝水排出所述除臭系統和/或回收至所述藥劑溶液中；所述除臭系統還包括將藥劑溶液生成霧化藥劑的超聲波霧化器(3)和連通所述超聲波霧化器(3)的布氣管(6)，所述超聲波霧化器(3)和所述布氣管(6)之間設有控制霧化藥劑噴灑的噴霧閥(5)，所述布氣管(6)設置在所述回熱器/預冷器(7)末端，所述藥劑溶液流入所述超聲波霧化器(3)經過霧化處理，經所述噴霧閥(5)和所述布氣管(6)噴灑霧化藥劑在所述回熱器/預冷器(7)后端的循環風道上。
2.根據權利要求1所述的一種污泥低溫干化除臭系統，其特征在于，所述除臭系統還包括安裝在所述超聲波霧化器(3)輸入端處的補藥閥(4)，以控制所述藥劑溶液流通到所述超聲波霧化器(3)內，所述超聲波霧化器(3)的液位控制所述補藥閥(4)的開和關。
3.根據權利要求2所述的一種污泥低溫干化除臭系統，其特征在于，所述藥劑溶液由藥劑和藥劑配比用水按比例加入到水箱(1)內混合而成，所述水箱(1)的輸出端通過水泵(2)連通所述補藥閥(4)。
4.根據權利要求1所述的一種污泥低溫干化除臭系統，其特征在于，所述蒸發器(8)上先冷凝生成液膜，能夠吸附所述循環空氣中的異味分子；所述液膜繼續冷凝形成所述冷凝水，所述冷凝水排出所述除臭系統和/或經冷凝水回收組件(10)過濾輸送到所述藥劑溶液中。
5.根據權利要求4所述的一種污泥低溫干化除臭系統，其特征在于，所述冷凝水回收組件(10)包括連通所述蒸發器(8)底部并存儲過濾冷凝水的冷凝水槽(13)，所述冷凝水由冷凝水閥(12)控制流向所述冷凝水槽(13)，所述冷凝水槽(13)的槽口位置處安裝有水位傳感器(14)，所述冷凝水槽(13)的輸出端連通到所述藥劑溶液中。
6.根據權利要求1所述的一種污泥低溫干化除臭系統，其特征在于，所述感應元件安裝在所述循環風道中所述回熱器/預冷器(7)之前循環空氣途徑的設備上，或安裝在所述回熱器/預冷器(7)的端口。
7.一種基于權利要求1-6任一項所述的污泥低溫干化除臭系統的控制方法，其特征在于，包括如下步驟：步驟100、按比例配置用于除臭的藥劑溶液；步驟200、根據超聲波霧化器的液位，自動向超聲波霧化器補充配置好的藥劑溶液；步驟300、感應元件檢測到循環風道內的臭味值大于預設值時，啟動超聲波霧化器，向回熱器/預冷器后端的循環風道中噴灑霧化藥劑；步驟400、霧化藥劑與循環空氣混合、發生反應后在蒸發器表面冷凝形成液膜再匯集成冷凝水滴，排出所述除臭系統和/或回收至所述藥劑溶液中；步驟500、未發生反應的霧化藥劑隨循環空氣進入循環風道與循環空氣中的異味分子反應。
8.根據權利要求7所述一種污泥低溫干化除臭系統的控制方法，其特征在于，所述超聲波霧化器根據所述感應元件檢測的實時臭味值調節霧化藥劑的噴灑量。
發明內容
本發明公開了一種污泥低溫干化除臭系統及控制方法，通過在循環風道的回熱器/預冷器中，噴灑霧化除臭藥劑，提高低溫污泥干化機組中臭味分子的生化反應率，殘留藥劑隨循環風持續作用于污泥顆粒層表面達到污泥源頭除臭，解決了現有技術中通過整體負壓抽吸臭氣且額外建設臭氣處理設施，工藝占地面積大、投資費用高的問題。
在本發明的第一個方面，提供一種污泥低溫干化除臭系統，包括：
污泥低溫干化設備中循環風道內的回熱器/預冷器，所述循環風道內安裝有感應元件，所述感應元件檢測循環風道內的臭味值并控制藥劑溶液霧化噴灑在所述回熱器/預冷器內、后的循環風道上，噴灑的霧化藥劑與循環風道內的循環空氣混合、充分反應除臭。
優選的，所述循環風道內，所述回熱器/預冷器下游安裝有蒸發器，霧化藥劑與循環空氣反應后，在所述蒸發器上冷凝生成冷凝水，所述冷凝水排出所述除臭系統和/或回收至所述藥劑溶液中。
優選的，所述除臭系統還包括將藥劑溶液生成霧化藥劑的超聲波霧化器和連通所述超聲波霧化器的布氣管，所述超聲波霧化器和所述布氣管之間設有控制霧化藥劑噴灑的噴霧閥，所述布氣管設置在所述回熱器/預冷器末端，所述藥劑溶液流入所述超聲波霧化器經過霧化處理，經所述噴霧閥和所述布氣管噴灑霧化藥劑在所述回熱器/預冷器后端的循環風道上。
優選的，所述除臭系統還包括安裝在所述超聲波霧化器輸入端處的補藥閥，以控制所述藥劑溶液流通到所述超聲波霧化器內，所述超聲波霧化器的液位控制所述補藥閥的開和關。
優選的，所述藥劑溶液由藥劑和藥劑配比用水按比例加入到水箱內混合而成，所述水箱的輸出端通過水泵連通所述補藥閥。
優選的，所述蒸發器上先冷凝生成液膜，能夠吸附所述循環空氣中的異味分子；
所述液膜繼續冷凝形成所述冷凝水，所述冷凝水排出所述除臭系統和/或經冷凝水回收組件過濾輸送到所述藥劑溶液中。
優選的，所述冷凝水回收組件包括連通所述蒸發器底部并存儲過濾冷凝水的冷凝水槽，所述冷凝水由冷凝水閥控制流向所述冷凝水槽，所述冷凝水槽的槽口位置處安裝有水位傳感器，所述冷凝水槽的輸出端連通到所述藥劑溶液中。
優選的，所述感應元件安裝在所述循環風道中所述回熱器/預冷器之前循環空氣途徑的設備上，或安裝在所述回熱器/預冷器的端口。
在本發明的第二個方面，提供一種污泥低溫干化除臭系統的控制方法，包括如下步驟：
步驟100、按比例配置用于除臭的藥劑溶液；
步驟200、根據超聲波霧化器的液位，自動向超聲波霧化器補充配置好的藥劑溶液；
步驟300、感應元件檢測到循環風道內的臭味值大于預設值時，啟動超聲波霧化器，向回熱器/預冷器后端的循環風道中噴灑霧化藥劑，并根據實時臭味值調節霧化藥劑的噴灑量；
步驟400、霧化藥劑與循環空氣混合、發生反應，在蒸發器表面冷凝形成液膜再匯集成冷凝水，排出所述除臭系統和/或回收至所述藥劑溶液中；
步驟500、未發生反應的霧化藥劑隨循環空氣進入循環風道與循環空氣中的異味分子反應。
優選的，所述超聲波霧化器根據所述感應元件檢測的實時臭味值調節霧化藥劑的噴灑量。
本發明和現有技術相比具有如下有益效果：
(1)本發明中提供的污泥低溫干化除臭系統，在密閉式熱風循環冷凝工藝中回熱器/預冷器后端的循環風道上，噴灑霧化的藥劑，此處的循環空氣溫度低、濕度高，藥劑的霧化顆�？梢耘c循環空氣充分混合，有利于藥劑的生化反應。相較于通過整體負壓抽吸廢氣去臭氣處理設施進行處理的工藝，該系統一體化集成控制，占地面積小、投資費用低。而且，除臭系統中噴灑的霧化藥劑，與循環空氣混合反應，未充分反應的霧化藥劑隨循環空氣流通，隨循環風持續作用于污泥顆粒層表面達到污泥源頭除臭。
(2)本發明中在蒸發器處形成水膜，能夠提高對臭氣物質的捕捉，而且藥霧的噴入可以加速循環空氣的冷凝。蒸發器冷凝生成的冷凝水經冷凝水回收裝置回收部分冷凝水作為藥劑配比用水，節約水耗。
（發明人：李廣煥;郭艷平;張豪;黃冠英;胡勇有）
