公布日：2022.10.25

申請日：2022.06.16

分類號：B01D21/06(2006.01)I;B01D21/18(2006.01)I

摘要

本發明公開一種分隔式刮泥機構，包括沉淀處理池，該沉淀處理池的底部設置為圓形的漏斗狀結構，并且最低端處設置有一向下凹陷的儲泥槽，該儲泥槽外部連接安裝有出泥管，且出泥管上還安裝有出泥閥。本裝置通過設置的橫向桿和豎向桿構成從橫交錯的桁架結構，再通過橫向桿和豎向桿安裝刮泥板和刮泥條，整體結構比較穩定可靠，可在排出污泥的時候，通過桁架機構帶動豎向桿和橫向桿旋轉以及帶動刮泥板和刮泥條旋轉，實現污泥排出。

權利要求書

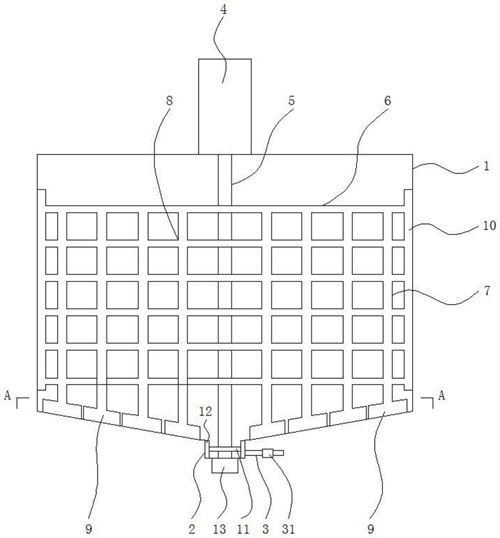

1.一種分隔式刮泥機構，其特征在于：包括沉淀處理池(1)，該沉淀處理池(1)的底部設置為圓形的漏斗狀結構，并且最低端處設置有一向下凹陷的儲泥槽(2)，該儲泥槽(2)外部連接安裝有出泥管(3)，且出泥管(3)上還安裝有出泥閥(31)；所述的沉淀處理池(1)的上端還安裝有刮泥驅動機構(4)，該刮泥驅動機構(4)的驅動桿(5)從上而下伸入至沉淀處理池(1)中，所述驅動桿(5)的設置位置與下方儲泥槽(2)的位置對應，驅動桿(5)向下穿過儲泥槽(2)，通過軸承機構(13)安裝在儲泥槽(2)的外部；所述的驅動桿(5)從上而下還安裝有間隔均勻的橫向桿(6)，并且相鄰的橫向桿(6)之間還安裝有豎向桿(7)，所述的橫向桿(6)與豎向桿(7)構成縱橫交錯的桁架機構(8)，該桁架機構(8)可隨驅動桿(5)在沉淀處理池(1)中旋轉；所述的沉淀處理池(1)的底部還設置有刮泥板(9)，所述的刮泥板(9)設置為分體式且分隔式的結構，將沉淀處理池(1)的底部以儲泥槽(2)為中心從內向外設置若干段圓周區域(91)，而每一圓周區域(91)內均對應設置有一塊刮泥板(9)，所述的刮泥板(9)均相應指向中間的儲泥槽(2)，并且相鄰兩個圓周區域(91)內設置的刮泥板(9)之間留有間隙；所述桁架機構(8)上的豎向桿(7)可向下延伸對應安裝在下方的刮泥板(9)上，使得刮泥板(9)貼放于沉淀處理池(1)的下端面，并且可隨桁架機構(8)旋轉，從而對沉淀處理池(1)的底部進行刮泥。

2.根據權利要求1所述的一種分隔式刮泥機構，其特征在于：所述沉淀處理池(1)的側壁上還設置有豎向的刮泥條(10)，所述的桁架機構(8)上的橫向桿(6)對應安裝在刮泥條(10)上，可帶動刮泥條(10)旋轉。

3.根據權利要求2所述的一種分隔式刮泥機構，其特征在于：設置所有的刮泥板(9)均位于同一直徑上，而桁架機構(8)整體為面狀結構，桁架機構(8)的豎向桿(7)可向下安裝在刮泥板(9)上。

4.根據權利要求3所述的一種分隔式刮泥機構，其特征在于：所述沉淀處理池(1)的底部從內而外共設置有四段圓周區域(91)，相應的共設置有八塊刮泥板(9)，八塊刮泥板(9)相應設置在同一直徑上。

5.根據權利要求4所述的一種分隔式刮泥機構，其特征在于：所述的沉淀處理池內左側和右側分別設置有四塊刮泥板(9)，且左側及右側的四塊刮泥板(9)中相鄰的兩個刮泥板之間留有間隙，八塊刮泥板(9)整體覆蓋了沉淀處理池(1)底部的全部區域。

6.根據權利要求1所述的一種分隔式刮泥機構，其特征在于：所述的儲泥槽(2)中的驅動桿(5)上安裝有橫向的槽桿(11)以及豎向的貼放于儲泥槽(2)的槽壁上的壁桿(12)。

發明內容

本發明的目的是針對現有技術存在的不足，提供一種分隔式刮泥機構；其技術方案如下：

一種分隔式刮泥機構，包括沉淀處理池，該沉淀處理池的底部設置為圓形的漏斗狀結構，并且最低端處設置有一向下凹陷的儲泥槽，該儲泥槽外部連接安裝有出泥管，且出泥管上還安裝有出泥閥。

所述的沉淀處理池的上端還安裝有刮泥驅動機構，該刮泥驅動機構的驅動桿從上而下伸入至沉淀處理池中，所述驅動桿的設置位置與下方儲泥槽的位置對應，驅動桿向下穿過儲泥槽，通過軸承機構安裝在儲泥槽的外部。

所述的驅動桿從上而下還安裝有間隔均勻的橫向桿，并且相鄰的橫向桿之間還安裝有豎向桿，所述的橫向桿與豎向桿構成縱橫交錯的桁架機構，該桁架機構可隨驅動桿在沉淀處理池中旋轉。

所述的沉淀處理池的底部還設置有刮泥板，所述的刮泥板設置為分體式且分隔式的結構，將沉淀處理池的底部以儲泥槽為中心從內向外設置若干段圓周區域，而每一圓周區域內均對應設置有一塊刮泥板，所述的刮泥板均相應指向中間的儲泥槽，并且相鄰兩個圓周區域內設置的刮泥板之間留有間隙。

所述桁架機構上的豎向桿可向下延伸對應安裝在下方的刮泥板上，使得刮泥板貼放于沉淀處理池的下端面，并且可隨桁架機構旋轉，從而對沉淀處理池的底部進行刮泥。

進一步地，所述沉淀處理池的側壁上還設置有豎向的刮泥條，所述的桁架機構上的橫向桿對應安裝在刮泥條上，可帶動刮泥條旋轉。

進一步地，設置所有的刮泥板均位于同一直徑上，而桁架機構整體為面狀結構，桁架機構的豎向桿可向下安裝在刮泥板上。

進一步地，所述沉淀處理池的底部從內而外共設置有四段圓周區域，相應的共設置有八塊刮泥板，八塊刮泥板相應設置在同一直徑上。

進一步地，所述的沉淀處理池內左側和右側分別設置有四塊刮泥板，且左側及右側的四塊刮泥板中相鄰的兩個刮泥板之間留有間隙，八塊刮泥板整體覆蓋了沉淀處理池底部的全部區域。

進一步地，所述的儲泥槽中的驅動桿上安裝有橫向的槽桿以及豎向的貼放于儲泥槽的槽壁上的壁桿。

有益效果：本發明具有以下有益效果：

(1)本裝置通過設置的橫向桿和豎向桿構成從橫交錯的桁架結構，再通過橫向桿和豎向桿安裝刮泥板和刮泥條，整體結構比較穩定可靠，可在排出污泥的時候，通過桁架機構帶動豎向桿和橫向桿旋轉以及帶動刮泥板和刮泥條旋轉，實現污泥排出；

(2)本發明中不同于以往設置整條刮泥板的結構，而是將刮泥板設置成分體式的若干條結構，而在安裝位置上又設置成分隔式的結構，每一圓周區域上都設置一塊刮泥板，八個刮泥板設置在同一直線上，且相鄰的刮泥板之間留有間隙，這樣設置后，在刮泥板刮泥時，每一刮泥板所負責的刮泥區域明顯減小，刮泥壓力就會變小，被刮起的淤泥可向兩側擠壓，又接著被另一塊區域上的刮泥板刮起，最終在漏斗狀的底部流向儲泥槽，大大減小了刮泥板所承受的壓力，刮泥的效率和質量都有所提升；

(3)本發明中具體設置八塊刮泥板，八塊刮泥板位于同一直徑上，這樣可保證上方的桁架機構為面狀結構，結構穩定更可靠；而且能夠覆蓋底部整體的刮泥區域；本發明中另外儲泥槽中設置槽桿和壁桿，能夠?qū)�儲泥槽中的污泥進行刮泥處理，這樣出泥管的排出會更加的順暢，整體結構更加合理，使用方便。

（發明人：張銘尹;徐俊;周家豪;朱晨濤）
