公布日：2022.05.10
申請日：2022.01.12
分類號：C02F9/02(2006.01)I
摘要
本發明提供了污水過濾裝置，屬于污水處理技術領域。污水過濾裝置包括方形外殼、進污水管、多層過濾板機構、底層清淤泥機構，進污水管穿插固定在方形外殼上，多層過濾板機構設置在方形外殼內并位于進污水管下方，多層過濾板機構包括過濾箱、防堵組件，方形外殼內設置有底板且位于多層過濾板機構下方，底板上設有過濾電機，過濾電機連接有套筒，套筒上端連接有轉動水管，底層清淤泥機構設置在方形外殼底部，底層清淤泥機構包括刮泥電機、主動輪、從動輪、擋泥板，擋泥板兩側固定在方形外殼的內壁上，主動輪、從動輪均轉動連接在方形外殼內壁上。本發明可對污水進行多級過濾，過濾效果好，同時實現自潔功能，自動化程度高，有效避免發生堵塞。

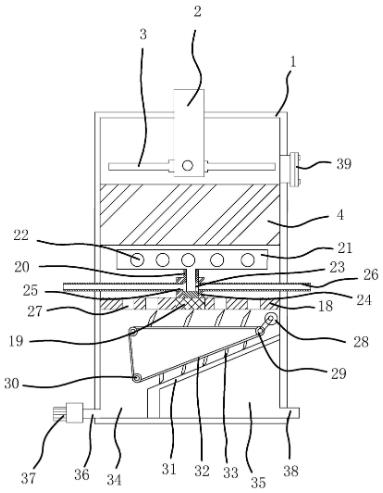

權利要求書
1.一種污水過濾裝置，包括方形外殼、進污水管、多層過濾板機構、底層清淤泥機構，所述進污水管穿插固定在方形外殼上，其特征在于，所述的進污水管底部連通有四根上篩管，所述上篩管上開有若干個大顆粒過濾孔，所述多層過濾板機構設置在方形外殼內且位于上篩管下方，所述多層過濾板機構包括過濾箱、防堵組件，過濾箱固定在方形外殼內壁上，過濾箱上端具有進口，過濾箱下端具有出口，所述過濾箱從上往下依次滑動設置有一級過濾網、活性碳網、二級過濾網、三級過濾網，所述防堵組件包括防堵電機、絲桿、轉桿、防水殼，所述防水殼固定在過濾箱右側，所述防堵電機固定在過濾箱右側且位于防水殼內，所述轉桿一端貫穿并轉動連接在過濾箱右側另一端連接有單槽皮帶盤，所述絲桿一端轉動連接在過濾箱左側內壁上，另一端與轉桿端部連接，所述防堵電機的輸出軸上連接有四槽皮帶盤，所述四槽皮帶盤和單槽皮帶盤通過傳動帶連接，所述絲桿上螺紋連接有活動板，所述活動板端部設置有毛刷，所述方形外殼內設有底板，所述底板開有凹槽，所述凹槽內設有過濾電機，所述過濾電機的輸出軸上固定連接有套筒，所述套筒上端連通有轉動水管，所述轉動水管上連通有若干根下篩管，所述下篩管上開有若干個小顆粒過濾孔，所述套筒底部開有若干個排水口，所述電機上端固定連接有導流筒，所述導流筒開有與排水口相對應的通孔，所述通孔連接有排污水管，所述排污水管一端貫穿方形外殼側壁，所述底板開有若干個排沉淀物口，所述底層清淤泥機構設置在方形外殼底部且位于底板下方，所述底層清淤泥機構包括刮泥電機、主動輪、從動輪、擋泥板，擋泥板兩側固定在方形外殼的內壁上，主動輪、從動輪均轉動連接在方形外殼內壁上，所述主動輪和從動輪之間套設有傳動齒鏈，所述傳動齒鏈外表面設有刮泥刀，刮泥電機固定在方形殼體內壁上，所述主動輪由刮泥電機帶動。
2.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述擋泥板呈L型，擋泥板下端固定在方形殼體側壁，所述擋泥板的傾斜度為30度。
3.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述的擋泥板把方形外殼下端分隔為淤泥池和污水池，所述淤泥池位于擋泥板左側，所述污水池位于擋泥板右側。
4.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述的擋泥板為過水活性碳板。
5.根據權利要求3所述的一種污水過濾裝置，其特征在于，所述的淤泥池一側貫穿方向外殼側壁連接有排泥管，所述排泥管連接有排泥泵，所述污水池一側連接有排水管。
6.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述的方形外殼外側具有開口，所述開口位于上篩管一側，所述開口上連接有可打開的艙門。
7.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述的過濾箱左側具有三根排沉淀物管，所述排沉淀物管貫穿方形外殼側壁，所述三根排沉淀物管分別與一級過濾網、二級過濾網、三級過濾網一一對應。
發明內容
本發明的目的是針對現有的技術存在上述問題，提出了一種可同時實現污水過濾和淤泥清理，自動化程度高，污水過濾效果好，可自動清潔裝置內部，有效避免發生堵塞的污水過濾裝置。
本發明的目的可通過下列技術方案來實現：一種污水過濾裝置，包括方形外殼、進污水管、多層過濾板機構、底層清淤泥機構，所述進污水管穿插固定在方形外殼上，其特征在于，所述的進污水管底部連通有四根上篩管，所述上篩管上開有若干個大顆粒過濾孔，所述多層過濾板機構設置在方形外殼內且位于上篩管下方，所述多層過濾板機構包括過濾箱、防堵組件，過濾箱固定在方形外殼內壁上，過濾箱上端具有進口，過濾箱下端具有出口，所述過濾箱從上往下依次滑動設置有一級過濾網、活性碳網、二級過濾網、三級過濾網，所述防堵組件包括防堵電機、絲桿、轉桿、防水殼，所述防水殼固定在過濾箱右側，所述防堵電機固定在過濾箱右側且位于防護殼內，所述轉桿一端貫穿并轉動連接在過濾箱右側另一端連接有單槽皮帶盤，所述絲桿一端轉動連接在過濾箱左側內壁上，另一端與轉桿端部連接，所述防堵電機的輸出軸上連接有四槽皮帶盤，所述四槽皮帶盤和單槽皮帶盤通過傳動帶連接，所述絲桿上螺紋連接有活動板，所述活動板端部設置有毛刷，所述方形外殼內設有底板，所述底板開有凹槽，所述凹槽內設有過濾電機，所述過濾電機的輸出軸上固定連接有套筒，所述套筒上端連通有轉動水管，所述轉動水管上連通有若干根下篩管，所述下篩管上開有若干個小顆粒過濾孔，所述套筒底部開有若干個排水口，所述電機上端固定連接有導流筒，所述導流筒開有與排水口相對應的通孔，所述通孔連接有排污水管，所述排污水管一端貫穿方形外殼側壁，所述底板開有若干個排沉淀物口，所述底層清淤泥機構設置在方形外殼底部且位于底板下方，所述底層清淤泥機構包括刮泥電機、主動輪、從動輪、擋泥板，擋泥板兩側固定在方形外殼的內壁上，主動輪、從動輪均轉動連接在方形外殼內壁上，所述主動輪和從動輪之間套設有傳動齒鏈，所述傳動齒鏈外表面設有刮泥刀，刮泥電機固定在方形殼體內壁上，所述主動輪由刮泥電機帶動。
本污水過濾裝置通過設置有上篩管、下篩管、多層過濾板機構實現對污水的多級過濾，提高過濾效果，本污水過濾裝置的多層過濾板機構內設置有防堵組件，有效避免了過濾箱內沉淀物堆積，實現可持續工作，本污水過濾裝置底部設置有底層清淤泥機構，可以更好的將底層沉淀物清理排出，達到裝置內部的一個自動清潔作用，提高本裝置使用壽命，提高清潔效率。
進一步的，所述的擋泥板呈L型，擋泥板下端固定在方形殼體側壁，所述擋泥板的傾斜度為30度。擋泥板呈30度傾斜設置，便于底層欲淤泥更好地流動和清潔。
進一步的，所述的擋泥板把方形外殼下端分隔為淤泥池和污水池，所述淤泥池位于擋泥板左側，所述污水池位于擋泥板右側。
進一步的，所述的擋泥板為過水活性碳板。擋泥板可將底層堆積的淤泥里含有的少量污水進一步過濾，提高過濾效果。
進一步的，所述的淤泥池一側貫穿方向外殼側壁連接有排泥管，所述排泥管；連接有排泥泵，所述污水池一側連接有排水管。
進一步的，所述的方形外殼外側具有開口，所述開口位于上篩管一側，所述開口上連接有可打開的艙門。打開艙門便于將裝置內的上篩管取出，清潔上篩管內部的大顆粒沉淀物。
進一步的，所述的過濾箱左側具有三根排沉淀物管，所述排沉淀物管貫穿方形外殼側壁，所述三根排沉淀物管分別與一級過濾網、二級過濾網、三級過濾網一一對應。
與現有技術相比，本發明的優點有：
1.本發明通過設置上篩管、多層過濾板機構、下篩管，實現對污水進行多層分級過濾，將污水中大顆粒沉淀物依次從大往小進行過濾，提高過濾效率；
2.本發明的多層過濾板機構設置有防堵組件，通過防堵組件可有效將過濾箱內的沉淀物排出過濾箱，避免發生堵塞，延長過濾箱使用壽命，提高工作效率；
3.本發明設置有底層清淤泥機構，可將沉淀在裝置內底層的淤泥進行清理，將其排出裝置外，同時底層清淤泥機構通過設置有刮泥刀、傳動齒鏈、刮泥電機相互配合將底板底部部分殘留的淤泥刮出避免底板底部淤泥堆積；
4.本發明底層清淤泥機構通過設置有擋泥板，把方形外殼下端分隔為淤泥池和污水池，可將底層淤泥進一步進行過濾，將淤泥中殘留的水分析出進入污水池中，進一步提高過濾效果。
（發明人：黃國賢;沈超;金豪杰;杜雪鋒;周佳淵;沈勤;毛沈超）
