公布日：2022.12.30
申請日：2022.11.23
分類號：B01D21/20(2006.01)I;B01D21/04(2006.01)I
摘要
一種智能型單軌式刮泥機，包括第一驅動機組、第二驅動機組、導軌、刮泥臺車和刮泥板，該第一驅動機組和第二驅動機組分別設于沉淀池的兩端上部，該刮泥臺車滑動設于導軌上。在本發明中，在刮泥臺車前進過程中，滾輪抵壓著沉淀池的池底前進，且利用凸起部的設置避免打滑，在滾輪轉動前進的過程中，利用凸起部間歇式的推動刮泥板，進而，使刮泥板在前進過程中同時產生一定幅度的震顫效果，進而，將利用刮泥板刮掉的且推積在刮泥板前側的污泥向下沉積，避免污泥在刮泥板前側面堆積過高，即刮泥板在前進過程中，一邊清理池底的淤泥，一邊將淤泥向刮泥板的下端沉積，避免推積過高。
權利要求書
1.一種智能型單軌式刮泥機，包括第一驅動機組（1）、第二驅動機組（2）、導軌（3）、刮泥臺車（4）和刮泥板（5），該第一驅動機組（1）和第二驅動機組（2）分別設于沉淀池的兩端上部，該刮泥臺車（4）滑動設于導軌（3）上，且在刮泥臺車（4）兩側均設有刮泥板（5），其特征在于，所述導軌（3）上端中部豎向設有通槽（31），該通槽（31）內設有翹板（6），該導軌（3）下部橫向開設有導向槽（32），且在導向槽（32）內穿設有滑桿（7），該滑桿（7）將位于導軌（3）兩側的刮泥板（5）和位于通槽（31）內的翹板（6）串聯在一起，該翹板（6）上端設有清理組件（8），該刮泥板（5）后側設有震顫?rùn)C(jī)構（9）；所述清理組件（8）包括支撐板（81）、第一彈簧（82）和清理板（83），其中，支撐板（81）設于翹板（6）上端，且翹板（6）沿刮泥臺車（4）長度方向延伸，該支撐板（81）下端面通過第一彈簧（82）連接在刮泥臺車（4）上端面，該支撐板（81）兩側鉸接有清理板（83），且清理板（83）傾斜于刮泥臺車（4）上端面設置；所述刮泥臺車（4）下端面設有導向塊（41），該導向塊（41）沿通槽（31）滑動連接，該刮泥臺車（4）內部開設有容置空間（42），該容置空間（42）寬度方向兩側壁中部開設有條形槽（43）；所述震顫?rùn)C(jī)構（9）包括滾軸（91），該滾軸（91）設于條形槽（43）內部?jī)啥�，該滾軸（91）外端設有滾輪（92），該滾輪（92）外側面設有擋環（93），位于條形槽（43）內部?jī)啥说膬蓚�(gè)滾輪（92）外圍繞設有傳動帶（94），該傳動帶（94）外側面設有多個凸起部（95）；所述容置空間（42）內設有滑塊（96），該滾軸（91）貫穿于滑塊（96），在容置空間（42）兩端均設有滑塊（96），且兩個滑塊（96）之間設有第二彈簧（97），且通過第二彈簧（97）將滑塊（96）頂?shù)钟谌葜每臻g（42）兩端；在靠近翹板（6）的滑塊（96）的內側開設有臺階槽（961），該臺階槽（961）內滑動設有第一導向桿（962），該第一導向桿（962）位于臺階槽（961）內的一端設有限位部（963），該第一導向桿（962）另一端面向容置空間（42）中部延伸，且在第一導向桿（962）下側面設有第一撥動齒（964）；在遠離翹板（6）的另一個滑塊（96）的內側設有第二導向桿（965），該第二導向桿（965）與第一導向桿（962）平行設置，且在第二導向桿（965）的側面設有第二撥動齒（966），在第一導向桿（962）和第二導向桿（965）之間設有撥動輪（98），該撥動輪（98）一側連接在驅動電機（99）上；所述第一驅動機組（1）包括連接板（11），該連接板（11）穿過開設于翹板（6）上部的通孔內，該連接板（11）外端設有掛孔，且通過鋼絲繩連接于纏繞裝置（12）上，該纏繞裝置（12）安裝在沉淀池一端的上部。
發明內容
（1）要解決的技術問題
本發明的目的在于克服現有技術中的問題，適應現實需要，提供一種智能型單軌式刮泥機，以解決上述技術問題。
（2）技術方案
為了實現本發明的目的，本發明所采用的技術方案為：一種智能型單軌式刮泥機，包括第一驅動機組、第二驅動機組、導軌、刮泥臺車和刮泥板，該第一驅動機組和第二驅動機組分別設于沉淀池的兩端上部，該刮泥臺車滑動設于導軌上，且在刮泥臺車兩側均設有刮泥板，所述導軌上端中部豎向設有通槽，該通槽內設有翹板，該導軌下部橫向開設有導向槽，且在導向槽內穿設有滑桿，該滑桿將位于導軌兩側的刮泥板和位于通槽內的翹板串聯在一起，該翹板上端設有清理組件，該刮泥板后側設有震顫?rùn)C(jī)構。
優先的，所述清理組件包括支撐板、第一彈簧和清理板，其中，支撐板設于翹板上端，且翹板沿刮泥臺車長度方向延伸，該支撐板下端面通過第一彈簧連接在刮泥臺車上端面，該支撐板兩側鉸接有清理板，且清理板傾斜于刮泥臺車上端面設置。
優先的，所述刮泥臺車下端面設有導向塊，該導向塊沿通槽滑動連接，該刮泥臺車內部開設有容置空間，該容置空間寬度方向兩側壁中部開設有條形槽；所述震顫?rùn)C(jī)構包括滾軸，該滾軸設于條形槽內部?jī)啥耍摑L軸外端設有滾輪，該滾輪外側面設有擋環，位于條形槽內部?jī)啥说膬蓚�(gè)滾輪外圍繞設有傳動帶，該傳動帶外側面設有多個凸起部；所述容置空間內設有滑塊，該滾軸貫穿于滑塊，在容置空間兩端均設有滑塊，且兩個滑塊之間設有第二彈簧，且通過第二彈簧將滑塊頂?shù)钟谌葜每臻g兩端。
優先的，在靠近翹板的滑塊的內側開設有臺階槽，該臺階槽內滑動設有第一導向桿，該第一導向桿位于臺階槽內的一端設有限位部，該第一導向桿另一端面向容置空間中部延伸，且在第一導向桿下側面設有第一撥動齒；在遠離翹板的另一個滑塊的內側設有第二導向桿，該第二導向桿與第一導向桿平行設置，且在第二導向桿的側面設有第二撥動齒，在第一導向桿和第二導向桿之間設有撥動輪，該撥動輪一側連接在驅動電機上。
優先的，所述第一驅動機組包括連接板，該連接板穿過開設于翹板上部的通孔內，該連接板外端設有掛孔，且通過鋼絲繩連接于纏繞裝置上，該纏繞裝置安裝在沉淀池一端的上部。
（3）有益效果：

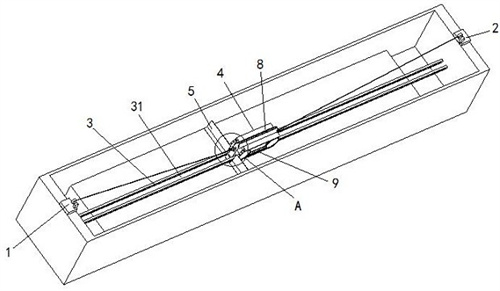

A、支撐板受第一彈簧的下拉力，帶動翹板繞滑桿發生一定角度的擺動，使翹板底部脫離沉淀池底面，同時，刮泥板的底部也隨著滑桿的轉動而脫離沉淀池底面，且在初始狀態下，刮泥臺車位于沉淀池的最右側，如圖1所示。在啟動前，利用第二彈簧將滑塊頂?shù)衷谌葜每臻g的最遠端，進而，將傳動帶外側面頂?shù)衷诠文喟宓耐鈧?cè)面上，將刮泥板產生一定角度的翻轉，使刮泥板的下端頂?shù)衷诔恋沓氐牡酌�，然后，利用第一�?qū)動機組和第二驅動機組的配合使用，將刮泥臺車向左側進行拉動，沉淀池的入水口位于第一驅動機構處，從而，可利用刮泥臺車兩側的刮泥板將沉積在池底的污泥向沉淀池的一端推去，并將污泥推入沉淀池一端的污泥導出口內。
B、在現有技術中，一般都是利用刮泥板簡單的將沉積在池底的污泥向一側清理，而在推動污泥向一側行進的過程中，由于污泥質地較軟，且具有較強的粘性，會有部分污泥粘附在刮泥板的前側面，進而，會在刮泥板的前側面積聚太高，不利于刮泥板繼續向前推進，且積聚過高的污泥還有可能越過刮泥板。在本發明中，在刮泥臺車前進過程中，滾輪抵壓著沉淀池的池底前進，且利用凸起部的設置避免打滑，在滾輪轉動前進的過程中，利用凸起部間歇式的推動刮泥板，進而，使刮泥板在前進過程中同時產生一定幅度的震顫效果，進而，將利用刮泥板刮掉的且推積在刮泥板前側的污泥向下沉積，避免污泥在刮泥板前側面堆積過高，即刮泥板在前進過程中，一邊清理池底的淤泥，一邊將淤泥向刮泥板的下端沉積，避免推積過高。
C、而且，在刮泥板產生一定幅度的擺動過程中，翹板也會同步進行一定幅度的擺動，而在翹板上端擺動幅度會最大，進而，連接在翹板上端的支撐板進行壓縮第一彈簧，進而，清理板可將沉淀在刮泥臺上端面的污泥推至利用刮泥板可以清理到的區域，從而，解決了現有技術中的刮泥臺車上端面沉積的污泥無法得到清理的問題。
D、在刮泥臺車?yán)翀D1最左端后，需要將刮泥臺車向最右側拉回，在拉回前，啟動驅動電機，利用撥動輪將第一導向桿和第二導向桿向容置空間中部撥動，進而，第二彈簧被壓縮，滑塊帶動滾輪內移，進而，刮泥板在第一彈簧的拉動下復位，進而，刮泥板的底部脫離沉淀池的池底，避免在刮泥臺車返回過程中，將池底淤泥向另一端推動，避免將沉積的淤泥再次揚起。為了避免沉淀池的最左側一端的邊緣處的淤泥得不到較好的清理，也就避免產生清理死角，可在沉淀池的的最左側也開設有污泥導出口，進而，能夠較好的配合刮泥機的使用。
（發明人：陳建德;張文賢;陳律瑋）
