公布日：2022.11.22
申請日：2022.07.07
分類號：C02F9/04(2006.01)I;C02F101/20(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供了一種PCB板多種廢液綜合處理方法，將顯影廢液、除膠廢液、高氯廢液混合形成pH值為10-13的第一混合液，利用除膠廢液和高氯廢液降低COD，去除顯影廢液中的碳酸根；將退膜廢液、含鐵吸收廢液、微蝕廢液混合形成pH值為1-4的第二混合液，利用微蝕廢液和含鐵吸收廢液氧化退膜廢液中的有機物，降低COD；將第一混合液與第二混合液混合，pH值為5-8，氧化顯影廢液和退膜廢液中的有機物，徹底去除殘留的雙氧水和次氯酸鈉，并使廢液中的重金屬離子及顯影廢液和退膜廢液中的膜渣膠體顆粒發生共沉淀。本發明利用上述各廢液殘留物的性狀和特點，“以廢治廢”，氧化廢液中的有機物，降低COD，清除了廢液中對生化污泥活性有抑制性的成分，也減少了廢液處理成本。
權利要求書
1.一種PCB板多種廢液綜合處理方法，其特征在于，包括下述步驟：S1將顯影廢液、除膠廢液、高氯廢液混合，加入含鈣藥劑，再充分混合攪拌形成第一混合液；或者，先在顯影廢液中加入含鈣藥劑，再與除膠廢液、高氯廢液混合形成第一混合液，充分混合攪拌，使所述第一混合液pH值為10-13，利用所述除膠廢液中的高錳酸鉀和所述高氯廢液中的次氯酸鈉，氧化所述顯影廢液中的有機物，降低COD以及去除所述顯影廢液中的碳酸根；S2將退膜廢液、含鐵吸收廢液、微蝕廢液混合形成第二混合液，使所述第二混合液pH值為1-4，充分混合攪拌，利用所述微蝕廢液中的雙氧水和所述含鐵吸收廢液中的鐵產生芬頓反應，以氧化所述退膜廢液中的有機物，并降低所述退膜廢液COD的含量；S3將所述第一混合液與所述第二混合液混合形成第三混合液，使所述第三混合液pH值為5-8，充分混合攪拌，以進一步氧化所述顯影廢液和所述退膜廢液中的有機物，徹底去除殘留的雙氧水和次氯酸鈉，并使廢液中的重金屬離子以及所述顯影廢液和所述退膜廢液中的膜渣膠體顆粒發生共沉淀。
2.如權利要求1所述的一種PCB板多種廢液綜合處理方法，其特征在于，所述S3步驟中，所述第三混合液形成絮狀沉淀后，將助凝劑加入所述第三混合液，再將沉淀與上清液分離。
3.如權利要求1所述的一種PCB板多種廢液綜合處理方法，其特征在于，所述S1步驟中的第一混合液由下述重量份的廢液組成：顯影廢液30-50份、除膠廢液2-10份、高氯廢液5-20份。
4.如權利要求1-3任一項所述的一種PCB板多種廢液綜合處理方法，其特征在于，所述S2步驟中的第二混合液由下述重量份的廢液組成：退膜廢液20-30份、含鐵吸收廢液2-10份、微蝕廢液2-10份。
5.如權利要求1-3任一項所述的一種PCB板多種廢液綜合處理方法，其特征在于，所述含鈣藥劑為氫氧化鈣、氯化鈣、復合堿中的一種或多種，用量為所述顯影廢液質量的0.1%-2%。
6.如權利要求2所述的一種PCB板多種廢液綜合處理方法，其特征在于，所述助凝劑為聚丙烯酰胺，用量為所述第三混合液的10-30ppm。
發明內容
本發明的目的在于克服上述現有技術的不足，提供了一種PCB板處理工序中產生的多種廢液綜合處理方法。

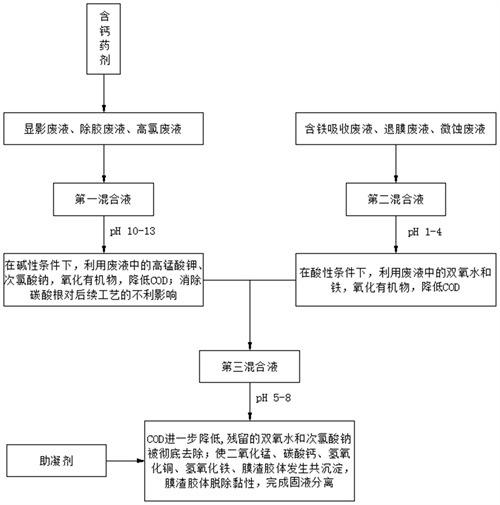

本發明提供的一種PCB板多種廢液綜合處理方法，包括下述步驟：
S1將顯影廢液、除膠廢液、高氯廢液混合形成第一混合液，在所述第一混合液中加入含鈣藥劑，充分混合攪拌；或者，先在顯影廢液中加入含鈣藥劑，再與除膠廢液、高氯廢液混合形成第一混合液，充分混合攪拌，使所述第一混合液pH值為10-13，利用所述除膠廢液中的高錳酸鉀和所述高氯廢液中的次氯酸鈉，氧化所述顯影廢液中的有機物，降低COD以及去除所述顯影廢液中的碳酸根；
S2將退膜廢液、含鐵吸收廢液、微蝕廢液混合形成第二混合液，使所述第二混合液pH值為1-4，充分混合攪拌，利用所述微蝕廢液中的雙氧水和所述含鐵吸收廢液中的鐵產生芬頓反應，以氧化所述退膜廢液中的有機物，并降低所述退膜廢液COD的含量；
S3將所述第一混合液與所述第二混合液混合形成第三混合液，使所述第三混合液pH值為5-8，充分混合攪拌，以進一步氧化所述顯影廢液和所述退膜廢液中的有機物，徹底去除殘留的雙氧水和次氯酸鈉，并使廢液中的重金屬離子以及所述顯影廢液和所述退膜廢液中的膜渣膠體顆粒發生共沉淀。
本發明具有下列技術效果：
(1)本發明根據PCB板制作過程中產生的顯影廢液、除膠廢液、高氯廢液、退膜廢液、含鐵吸收廢液、微蝕廢液中殘留物的性狀和特點，進行分質分類混合處理。利用各廢液中的有效成分相互作用，可氧化廢液中的部分有機物，降低廢液中的COD，并使廢液中的重金屬和膜渣膠體沉淀去除。同時，處理后的綜合廢液不再對生化污泥活性有抑制性。
(2)工藝過程簡單，易操作，節省人力。
(3)產生的污泥不會堵壓濾機濾布，含水量低，產泥量少，降低了污泥處置費。
(4)廢液中有效的成分得到了充分利用，可達到“以廢治廢”目的，處理過程中需添加的化學藥劑量少，節約了資源，降低了處理成本。
（發明人：羅驥;吳思國;彭云;彭德;鄭贏忠;張義;胡平;藍明全）
