公布日：2022.04.05
申請日：2021.12.31
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種高硬度廢水處理裝置，包括中間水池、一級PH調節槽。一種高硬度廢水處理方法，包括以下步驟：S1：將中間水池內的高硬度水導入一級PH調節槽內。本發明通過加入Ca(OH)2與NaOH反應后提高廢水中的PH值，對PH值回調至中性，CO2氣體與水反應生成碳酸，降低吹脫后廢水的PH值至7.5，使得水質硬度降至100mg/l以內，便于回收利用，通過采用氣體CO2為生產廢氣，將其收集起來用以降硬度，大大降低處理費用，且不會引入其余雜質離子，通過采用廢氣CO2對硬水進行硬度去除，同時產生的碳酸鈣濾渣也可作為中和工段石灰的原料，有效利用廢氣和廢渣的同時實現對污酸廢水的有效處理，相比現有常規方法，大幅降低處理成本和引入的Na+的成本。
權利要求書
1.一種高硬度廢水處理裝置，其特征在于，包括中間水池、一級PH調節槽、一級軟化器、FBL過濾器A、二級PH調節槽、二級軟化器、FBL過濾器B和清洗池，所述一級PH調節槽連通設置于中間水池和一級軟化器之間，所述FBL過濾器A連通設置于一級軟化器和二級PH調節槽之間，所述二級軟化器連通設置于二級PH調節槽和FBL過濾器B之間，所述FBL過濾器B與清洗池連通設置，所述中間水池用于收集中和后液、循環冷卻水排污水和反滲透濃水，所述FBL過濾器B內的上清液導入清洗池內待回用。
2.根據權利要求1所述的一種高硬度廢水處理裝置，其特征在于，所述一級PH調節槽上連通設置有石灰乳裝置，所述石灰乳裝置用于將石灰乳導入一級PH調節槽內，所述一級PH調節槽內的液體自流至一級軟化器內。
3.根據權利要求1所述的一種高硬度廢水處理裝置，其特征在于，所述一級軟化器與FBL過濾器A之間連通設置有泵體A，所述一級軟化器內的液體經由泵體A泵入FBL過濾器A內。
4.根據權利要求1所述的一種高硬度廢水處理裝置，其特征在于，所述二級PH調節槽上連通設置有液堿裝置，所述液堿裝置用于將液堿導入二級PH調節槽內。
5.根據權利要求1所述的一種高硬度廢水處理裝置，其特征在于，所述二級軟化器與FBL過濾器B之間連通設置有泵體B，所述二級軟化器內的液體經由泵體B泵入FBL過濾器B內。
6.根據權利要求1所述的一種高硬度廢水處理裝置，其特征在于，所述一級軟化器和二級軟化器上連通設置有同一個二氧化碳緩沖罐，所述二氧化碳緩沖罐的進氣端連通設置有引風機，所述引風機用于將CO2廢氣導入二氧化碳緩沖罐內。
7.根據權利要求1所述的一種高硬度廢水處理裝置，其特征在于，所述FBL過濾器B上連通設置有泥漿池和絮凝劑加藥槽，所述FBL過濾器B內的泥漿沉淀導入泥漿池內，所述泥漿池上連通設置有污酸中和裝置，所述泥漿池與污酸中和裝置之間連通設置有泵體C，所述泥漿池內的泥漿經由泵體C泵入污酸中和裝置內。
8.根據權利要求1-8中任一項所述的一種高硬度廢水處理方法，其特征在于，包括以下步驟：S1：將中間水池內的高硬度水導入一級PH調節槽內，水量約為30-50m3/h，向一級PH調節槽內加入配置好的Ca(OH)2溶液(濃度為10-15％)，將PH值調節至12，在反應器中反應20-40min，攪拌且充分反應后將其中的Ca2+和Mg2+進行充分反應生成CaCO3和Mg(OH)2沉淀,去除率為50％，同時將PH值調節至12-12.5左右，反應時間為40-60min。S2：將一級PH調節槽內反應后的液體自流至一級軟化器內，由引風機配合二氧化碳緩沖罐將CO2廢氣通入一級軟化器內，氣壓為60-70Kpa，氣量約為10-30Nm3/h，反應時間為40-60min，攪拌且充分反應后，進一步去除廢水中的Ca2+和Mg2+，去除率為80％，同時在反應過程中將PH值調節至9.5-10。S3：一級軟化器內反應后的液體經由泵體A泵入FBL過濾器A內并進行過濾，FBL過濾器A內過濾后的上清液自流至二級PH調節槽內，底部泥漿導入泥漿池內。S4：向二級PH調節槽內加入配置好的NaOH溶液(濃度為8-10％)，將PH值調至11.5-13.5，在反應器中反應20-40min,攪拌且充分反應后將其中的Ca2+和Mg2+進行充分反應生成CaCO3和Mg(OH)2沉淀,去除率為85-89％。S5：二級PH調節槽內反應后的液體自流至二級軟化器內，由引風機配合二氧化碳緩沖罐將CO2廢氣通入二級軟化器內，氣壓為60-80Kpa，氣量約為10-15Nm3/h，反應時間為40-60min，攪拌且充分反應后，進一步去除廢水中的Ca2+和Mg2+，去除率為90-95％，同時在反應過程中將PH值調節至8-9。S6：二級軟化器內反應后的液體經由泵體B泵入FBL過濾器B內并進行過濾，FBL過濾器B內過濾后的上清液自流至清洗池內待回用，底部泥漿沉淀導入泥漿池內。S7：泥漿池內的泥漿主要為含有CaCO3的混合物，用泵體C將泥漿送至污酸中和裝置中作為藥劑，予以回收利用。S8：清液池內的清液即為合格的水可作為循環水補水或反滲透原水。
發明內容
本發明的目的在于提供一種酸性廢水中和處理后達標污水、循環水排污水、反滲透濃水及其它生產過程中產生的高硬度廢水的處理裝置及其處理方法。
工藝原理
水中的硬度主要分為暫時硬度(Ca(HCO3)2、Mg(HCO3)2等)和永久硬度(CaSO4、MgSO4、CaCl2、MgCl2等)，在堿性條件下，暫時硬度可與氫氧化鈣或氫氧化鈉發生反應，生成碳酸鈣、氫氧化鎂等沉淀物，反應方程式如下：
Ca(HCO3)2+Ca(OH)2→2CaCO3↓+2H2O
Mg(HCO3)2+2Ca(OH)2→2CaCO3↓+2H2O+Mg(OH)2↓
永久硬度可通過與CO2進行反應，生成碳酸鈣或碳酸鎂沉淀，但CO2不能過量，反應方程式如下：
Ca2++CO2→CaCO3↓Mg2++CO2→MgCO3↓
但采用Ca(OH)2+CO2工藝去除鈣、鎂后其總硬度只能達到400mg/L,還滿足不了回用要求。因此需要再采用NaOH+CO2工藝繼續去除硬度，進一步去除水中Ca2+,Mg2+，總硬度降至100mg/L以下。
為了實現上述目的，本發明采用了如下技術方案：

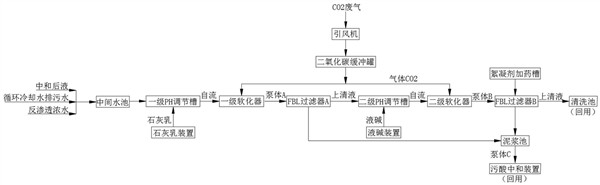

一種高硬度廢水處理裝置，包括中間水池、一級PH調節槽、一級軟化器、FBL過濾器A、二級PH調節槽、二級軟化器、FBL過濾器B和清洗池，所述一級PH調節槽連通設置于中間水池和一級軟化器之間，所述FBL過濾器A連通設置于一級軟化器和二級PH調節槽之間，所述二級軟化器連通設置于二級PH調節槽和FBL過濾器B之間，所述FBL過濾器B與清洗池連通設置，所述中間水池用于收集中和后液、循環冷卻水排污水和反滲透濃水，所述FBL過濾器B內的上清液導入清洗池內待回用。
優選地，所述一級PH調節槽上連通設置有石灰乳裝置，所述石灰乳裝置用于將石灰乳導入一級PH調節槽內，所述一級PH調節槽內的液體自流至一級軟化器內。
優選地，所述一級軟化器與FBL過濾器A之間連通設置有泵體A，所述一級軟化器內的液體經由泵體A泵入FBL過濾器A內。
優選地，所述二級PH調節槽上連通設置有液堿裝置，所述液堿裝置用于將液堿導入二級PH調節槽內。
優選地，所述二級軟化器與FBL過濾器B之間連通設置有泵體B，所述二級軟化器內的液體經由泵體B泵入FBL過濾器B內。
優選地，所述一級軟化器和二級軟化器上連通設置有同一個二氧化碳緩沖罐，所述二氧化碳緩沖罐的進氣端連通設置有引風機，所述引風機用于將CO2廢氣導入二氧化碳緩沖罐內。
優選地，所述FBL過濾器B上連通設置有泥漿池和絮凝劑加藥槽，所述FBL過濾器B內的泥漿沉淀導入泥漿池內，所述泥漿池上連通設置有污酸中和裝置，所述泥漿池與污酸中和裝置之間連通設置有泵體C，所述泥漿池內的泥漿經由泵體C泵入污酸中和裝置內。
一種高硬度廢水處理方法，包括以下步驟：
S1：將中間水池內的高硬度水導入一級PH調節槽內，水量約為30-50m3/h，向一級PH調節槽內加入配置好的Ca(OH)2溶液(濃度為10-15％)，將PH值調節至12，在反應器中反應20-40min，攪拌且充分反應后將其中的Ca2+和Mg2+進行充分反應生成CaCO3和Mg(OH)2沉淀,去除率為50％，同時將PH值調節至12-12.5左右，反應時間為40-60min。
S2：將一級PH調節槽內反應后的液體自流至一級軟化器內，由引風機配合二氧化碳緩沖罐將CO2廢氣通入一級軟化器內，氣壓為60-70Kpa，氣量約為10-30Nm3/h，反應時間為40-60min，攪拌且充分反應后，進一步去除廢水中的Ca2+和Mg2+，去除率為80％，同時在反應過程中將PH值調節至9.5-10。
S3：一級軟化器內反應后的液體經由泵體A泵入FBL過濾器A內并進行過濾，FBL過濾器A內過濾后的上清液自流至二級PH調節槽內，底部泥漿導入泥漿池內。
S4：向二級PH調節槽內加入配置好的NaOH溶液(濃度為8-10％)，將PH值調至11.5-13.5，在反應器中反應20-40min,攪拌且充分反應后將其中的Ca2+和Mg2+進行充分反應生成CaCO3和Mg(OH)2沉淀,去除率為85-89％。
S5：二級PH調節槽內反應后的液體自流至二級軟化器內，由引風機配合二氧化碳緩沖罐將CO2廢氣通入二級軟化器內，氣壓為60-80Kpa，氣量約為10-15Nm3/h，反應時間為40-60min，攪拌且充分反應后，進一步去除廢水中的Ca2+和Mg2+，去除率為90-95％，同時在反應過程中將PH值調節至8-9。
S6：二級軟化器內反應后的液體經由泵體B泵入FBL過濾器B內并進行過濾，FBL過濾器B內過濾后的上清液自流至清洗池內待回用，底部泥漿沉淀導入泥漿池內。
S7：泥漿池內的泥漿主要為含有CaCO3的混合物，用泵體C將泥漿送至污酸中和裝置中作為藥劑，予以回收利用。
S8：清液池內的清液即為合格的水可作為循環水補水或反滲透原水。
本發明與現有技術相比，其有益效果為：
1、通過加入Ca(OH)2與NaOH反應后提高廢水中的PH值，對PH值回調至中性，CO2氣體與水反應生成碳酸，降低吹脫后廢水的PH值至7.5，使得水質硬度降至100mg/l以內，便于回收利用。
2、通過采用氣體CO2為生產廢氣，將其收集起來用以降硬度，大大降低處理費用，且不會引入其余雜質離子。
3、通過采用廢氣CO2對硬水進行硬度去除，同時產生的碳酸鈣濾渣也可作為中和工段石灰的原料，有效利用廢氣和廢渣的同時實現對污酸廢水的有效處理，相比現有常規方法，大幅降低處理成本和引入的Na+的成本。
（發明人：趙洪貴）
