公布日：2022.04.12
申請日：2020.10.09
分類號：C02F9/14(2006.01)I;C02F101/38(2006.01)N;C02F103/36(2006.01)N
摘要
本發明公開了一種TGIC廢水處理系統及工藝，涉及TGIC廢水處理領域，其技術方案要點是：物化預處理單元處理水量在40m3/d左右，COD在50000mg/L以上，廢水通入加藥池中，加入鐵屑和惰性碳顆粒，鐵屑與炭粒接觸，形成的大原電池，將有機物中氯還原為游離氯離子，吸附在鐵碳球多孔結構內，降低生物降解抑制性，在TGIC廢水處理過程中，去除環化分層廢水中的有機物。
權利要求書
1.一種TGIC廢水處理工藝，其特征在于，（1）廢水通入加藥池中，加入鐵屑和惰性碳顆粒，鐵屑與炭粒接觸，形成的大原電池；（2）微電解后廢水投加6-7%氧化劑，將廢水溫度加熱至70°，經中溫催化氧化，破壞異氰尿酸中碳氮環狀結構；（3）經催化氧化后廢水進入水解酸化池，水力停留時間10天；（4）經水解酸化后廢水進入A/O池，A/O池進水端設置生物選擇池，篩選優勢菌種。
2.根據權利要求1所述的一種TGIC廢水處理工藝，其特征是：所述氧化劑為雙氧水。
3.根據權利要求1所述的一種TGIC廢水處理工藝，其特征是：所述鐵碳微電解反應步驟為：廢水通入加藥池中，加入鐵屑和惰性碳顆粒，當浸沒在廢水溶液中時，鐵屑與炭粒接觸，形成的大原電池，再向廢液中加入能改進陰極的電極性能的催化劑。
4.根據權利要求3所述的一種TGIC廢水處理系統，其特征是：所述催化劑為金屬氧化物，所述金屬氧化物為氧化銅、二氧化錳和三氧化二鋁中的一種或兩種混合物。

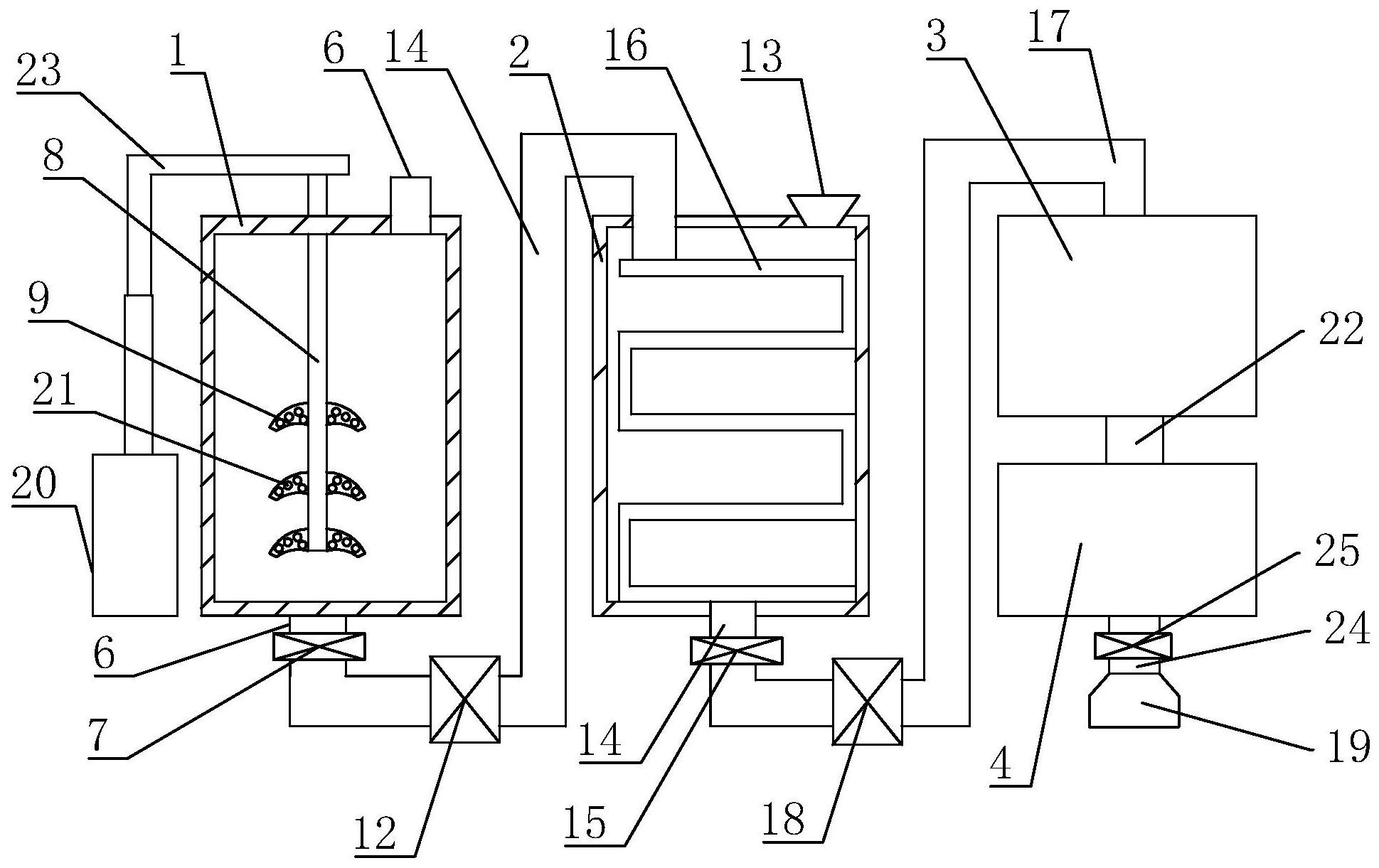

5.一種TGIC廢水處理系統，其特征是：包括加藥池(1)、水解酸化池(2)、生物選擇器(3)和A/O池(4)，所述加藥池(1)上端設有廢水管(5)，所述加藥池(1)底端設有出水管(6)，所述出水管(6)上設有第一截止閥(7)，所述加藥池(1)上端螺紋連接有伸入加藥池(1)中的攪拌桿(8)，所述攪拌桿(8)伸入加藥池(1)的一端設有若干攪拌葉片(9)，所述加藥池(1)外壁設有若干加熱絲(10)，所述水解酸化池(2)上端設有進水管(11)，所述進水管(11)的一端通過抽水泵(12)連接在出水管(6)上，所述水解酸化池(2)上設有進料口(13)，所述水解酸化池(2)下端設有排水管(14)，所述排水管(14)上設有第二截止閥(15)，所述生物選擇器(3)上端設有進入管(17)，所述進入管(17)的一端通過離心泵(18)連接在排水管(14)上，所述生物選擇器(3)上端設有進入管(17)，所述生物選擇器(3)下端通過流水管(22)連通在A/O池(4)上端，所述A/O池(4)下端設有廢水出管(24)，所述廢水出管(24)上設有第三截止閥(25)。
6.根據權利要求5所述的一種TGIC廢水處理系統，其特征是：所述攪拌桿(8)上設有驅動攪拌桿(8)自轉且沿加藥池(1)高度方向移動的轉動件。
7.根據權利要求6所述的一種TGIC廢水處理系統，其特征是：所述轉動件包括L型桿(23)，所述攪拌桿(8)一端轉動連接在L型桿(23)端面上，所述L型桿(23)遠離攪拌桿(8)的一端設有使L型桿(23)沿加藥池(1)高度方向移動的氣缸(20)。
8.根據權利要求5所述的一種TGIC廢水處理系統，其特征是：各個所述攪拌葉片(9)均開設有若干通氣孔(21)。
9.根據權利要求5所述的一種TGIC廢水處理系統，其特征是：所述廢水出管(24)上設有水質檢測器(19)。
10.根據權利要求5所述的一種TGIC廢水處理系統，其特征是：所述水解酸化池(2)內設有使廢水回旋向排水管(14)流動的回旋結構(16)，所述回旋結構(16)一端位于進水管(11)下方，另一端位于排水管(14)上方。
發明內容
本發明的目的是提供一種TGIC廢水處理系統及工藝，在TGIC廢水處理過程中，去除環化分層廢水中的有機物。
本發明的上述技術目的是通過以下技術方案得以實現的：一種TGIC廢水處理工藝，包括以下步驟：（1）廢水通入加藥池中，加入鐵屑和惰性碳顆粒，鐵屑與炭粒接觸，形成的大原電池；（2）微電解后廢水投加6-7%氧化劑，將廢水溫度加熱至70°，經中溫催化氧化，破壞異氰尿酸中碳氮環狀結構。
（3）經催化氧化后廢水進入水解酸化池，水力停留時間10天；（4）經水解酸化后廢水進入A/O池，A/O池進水端設置生物選擇池，篩選優勢菌種。
優選地，所述氧化劑為雙氧水。
優選地，所述鐵碳微電解反應步驟為：廢水通入加藥池中，加入鐵屑和惰性碳顆粒，當浸沒在廢水溶液中時，鐵屑與炭粒接觸，形成的大原電池，再向廢液中加入能改進陰極的電極性能的催化劑。
優選地，所述催化劑為金屬氧化物，所述金屬氧化物為氧化銅、二氧化錳和三氧化二鋁中的一種或兩種混合物。
本發明的另一個目的是提供一種TGIC廢水處理系統，包括加藥池、水解酸化池、生物選擇器和A/O池，所述加藥池上端設有廢水管，所述加藥池底端設有出水管，所述出水管上設有第一截止閥，所述加藥池上端螺紋連接有伸入加藥池中的攪拌桿，所述攪拌桿伸入加藥池的一端設有若干攪拌葉片，所述加藥池外壁設有若干加熱絲，所述水解酸化池上端設有進水管，所述進水管的一端通過抽水泵連接在出水管上，所述水解酸化池上設有進料口，所述水解酸化池下端設有排水管，所述排水管上設有第二截止閥，所述生物選擇器上端設有進入管，所述進入管的一端通過離心泵連接在排水管上，所述生物選擇器上端設有進入管，所述生物選擇器下端通過流水管連通在A/O池上端，所述A/O池下端設有廢水出管，所述廢水出管上設有第三截止閥。
優選地，所述攪拌桿上設有驅動攪拌桿自轉且沿加藥池高度方向移動的轉動件。
優選地，所述轉動件包括L型桿，所述攪拌桿一端轉動連接在L型桿端面上，所述L型桿遠離攪拌桿的一端設有使L型桿沿加藥池高度方向移動的氣缸。
優選地，各個所述攪拌葉片均開設有若干通氣孔。
優選地，所述廢水出管上設有水質檢測器。
優選地，所述水解酸化池內設有使廢水回旋向排水管流動的回旋結構，所述進水管一端在連通回旋結構上，所述排水管一端連通在回旋結構上。
綜上所述，本發明達到的有益效果是：第一，在TGIC廢水處理后，出水水質明顯改善，COD降解到20000-35000mg/L左右，進入生化系統水質COD在3000-5000mg/L左右，將廢水中難降解的有機物分解成小分子物質，去除環化分層廢水含有高濃度有機物，有效降低廢水的生物毒性，廢水中有機物濃度可降至500ppm以內，滿足三級接管標準，原料環氧氯丙烷含量可降至0.1ppm以內，第二，廢水通過加藥池中的鐵碳微電解反應，水解酸化以及篩選優勢菌種，提升微生物對有機物降解能力。
第三，啟動氣缸，使L型桿沿加藥池高度方向移動，因此，攪拌桿和攪拌葉片自轉且沿加藥池高度方向移動，增大廢水的分子流動性，提高反應速度，自動化程度高。
（發明人：劉秀玉;孫斌;袁庭龍;凡子薇）
