公布日：2022.05.10
申請日：2022.02.11
分類號：C02F3/34(2006.01)I;C02F3/30(2006.01)I;B01D53/75(2006.01)I;B01D53/78(2006.01)I;C02F11/122(2019.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N;
C02F101/30(2006.01)N;C02F101/38(2006.01)N;C02F103/30(2006.01)N
摘要
本發明公開了一種噴墨印花廢水全流程生化處理及中水回用工藝，涉及廢水處理領域。噴墨印花原始廢水流經碳‑氮‑硫生化池，有機物發生水解反應，提高廢水B/C比，尿素發生氨化反應生成氨氮，硫酸鹽發生還原反應生成硫離子；再流經硫‑氮生化池，去除部分總氮；再流經碳‑氮生化池，去除COD；氨氮發生氨氧化反應生成氮?dú)馊コ偟�，氨氮發生硝化反應生成硝態氮和亞硝態氮去除氨氮，硝態氮和亞硝態氮發生反硝化反應去除總氮；再流經深度生化池，達標廢水外排或部分作為中水回。本發明的有益效果為：全流程的生化處理工藝，廢水COD、氨氮和總氮等指標穩定達標；減少藥劑投加量，減少污泥和臭氣產生量，降低廢水處理成本30～60％；部分中水回用于印花生產。
權利要求書

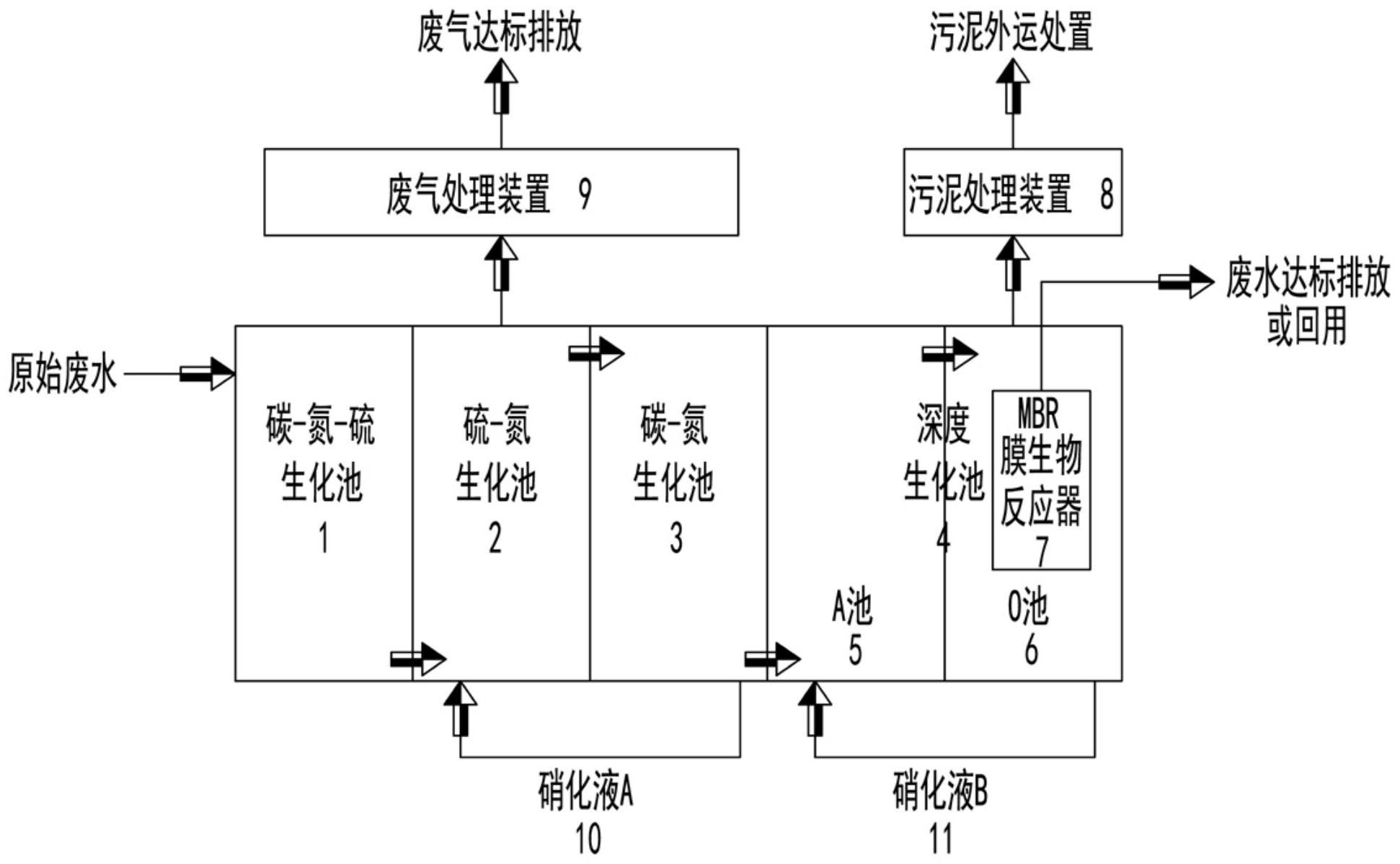

1.一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：包括以下步驟：1)原始廢水排入碳‑氮‑硫生化池(1)，有機物發生水解反應，提高廢水B/C比；尿素發生氨化反應生成氨氮；硫酸鹽發生還原反應生成硫離子；2)碳‑氮‑硫生化池(1)處理后的廢水排入硫‑氮生化池(2)，碳‑氮生化池(3)的硝化液A(10)回流到硫‑氮生化池(2)，利用硫離子進行反硝化反應，去除部分總氮；3)硫‑氮生化池(2)處理后的廢水排入碳‑氮生化池(3)，有機物發生氧化反應生成二氧化碳去除COD；氨氮發生氨氧化反應生成氮?dú)馊コ糠挚偟�；氨氮發生硝化反應生成硝態氮和亞硝態氮去除氨氮；硝態氮和亞硝態氮發生反硝化反應生成氮?dú)馊コ糠挚偟?/span>4)碳‑氮生化池(3)處理后的廢水排入深度生化池(4)，深度去除COD、氨氮和總氮后，部分廢水達標外排，部分作為中水回用于印花生產；5)排出污泥，經污泥處理裝置(8)處理，符合要求后外運處置；6)排出廢氣，經廢氣處理裝置(9)處理，達標后高空排放。
2.根據權利要求1所述的一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：所述步驟1)中，碳‑氮‑硫生化池(1)的生化參數為：水力停留時間7-24h，溶解氧0-0.5mg/L，B/C比0.3-0.5；磷酸二氫鈉投加量15-30kg/100噸廢水；生物填料量占水容積15-60％，液下攪拌器功率7-14w/m3水；氨氮的轉化效率60-99％，硫離子的轉化效率60-99％。
3.根據權利要求1所述的一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：所述步驟2)中，硫‑氮生化池(2)的生化參數為：水力停留時間7-24h，溶解氧0.1-0.5mg/L，碳‑氮生化池(3)硝化液A(10)的回流比0-400％；生物填料量占水容積15-60％，液下攪拌器功率7-14w/m3水；總氮去除率50-80％。
4.根據權利要求1所述的一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：所述步驟3)中，碳‑氮生化池(3)的生化參數為：水力停留時間36-108h，MLSS4000-9500mg/L，溶解氧0.3-1.5mg/L，硝化液A(10)的內回流比200-7000％；葡萄糖投加量130-260kg/100噸廢水，小蘇打投加量50-120kg/100噸廢水；COD去除率80-95％，氨氮去除率85-98％，總氮去除率80-95％。
5.根據權利要求1所述的一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：所述步驟4)中，深度生化池(4)為傳統的A/O生化池組合，生化參數為：A池(5)水力停留時間7-24h，溶解氧0.1-0.5mg/L，O池(6)硝化液B(11)的回流比0-400％，乙酸鈉投加量20-45kg/100噸廢水，生物填料量占水容積15-60％，液下攪拌器功率7-14kw/m3水；O池(6)內設MBR膜生物反應器(7)，水力停留時間9-28h，溶解氧2-4mg/L，MLSS3000-8000mg/L，小蘇打投加量11-28kg/100噸廢水；外排廢水執行《紡織染整工業水污染物排放標準》，回用水滿足印花生產工藝，回用率30-60％，COD去除率50-80％，氨氮去除率50-80％，總氮去除率50-80％。
6.根據權利要求1所述的一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：所述步驟5)中,步驟1)、步驟2)、步驟3)、步驟4)排出污泥，經污泥處理裝置(8)處理，污泥處理裝置(8)為板框壓濾機，壓出污泥含水率55-75％，然后外運處置。
7.根據權利要求1所述的一種噴墨印花廢水全流程生化處理及中水回用工藝，其特征在于：所述步驟6)中，步驟1)、步驟2)、步驟3)、步驟4)、步驟5)排出廢氣，經廢氣處理裝置(9)處理，廢氣處理裝置(9)為四級噴淋塔的組合設備，塔內氣體空塔流速0.8-1.7m/s；第一級為清水噴淋塔，循環水pH6-8；第二級為酸液噴淋塔，循環水pH4.5-7；第三級為次氯酸鈉噴淋塔，循環水電位+110-+600mV；第四級為堿液噴淋塔，循環水pH7-9.5；廢氣處理后達到《惡臭污染物排放標準》，達標后高空排放。
發明內容
本發明的目的在于，克服現有工藝技術的不足，提供一種噴墨印花廢水全流程生化處理及中水回用工藝。
本發明的另一個目的在于，通過以下五個技術的改進，提供一種噴墨印花廢水全流程生化處理及中水回用工藝，采用全生化工藝流程，保障外排廢水的COD、氨氮和總氮等指標能穩定達標；減少藥劑投加量、污泥產生量、廢氣產生量，降低廢水處理成本低；實現部分中水回用于印花生產。
一設置一個生化池，并控制適當?shù)纳瘏?shù)。該池的功能在于，在多種群微生物作用下，廢水中的污染物質發生不同的生化反應，為后續的工藝步驟去除COD、氨氮和總氮?jiǎng)?chuàng)造條件。主要的生化反應包括：在厭氧菌和兼性厭氧菌的作用下，廢水中的顆粒物或大分子有機物發生水解反應被轉化成小分子有機物，從而改善廢水B/C比，促進后續工藝步驟去除COD；在氨化細菌的作用下，廢水中的尿素發生氨化反應被轉化成氨氮，促進后續工藝步驟的硝化反應和脫氮；在硫酸鹽還原菌的作用下，廢水中的硫酸鹽發生還原反應被轉化成硫離子，促進后續工藝步驟的反硝化反應和脫氮。
二設置一個生化池，并控制適當?shù)纳瘏?shù)。后續工藝步驟有部分硝化液回流到該池，在反硝化細菌的作用下，硝態氮和亞硝態氮利用硫離子發生反硝化反應轉化成氮?dú)馀趴眨瑥亩コ糠挚偟�，也減少碳源投加。
三設置一個生化池，并控制適當?shù)纳瘏?shù)。在多種群微生物作用下，廢水中的污染物發生不同的生化反應，有機物發生氧化反應生成二氧化碳排空，從而去除COD；氨氮發生氨氧化反應生成氮?dú)馀趴�，從而去除部分總氮；氨氮發生硝化反應生成硝態氮和亞硝態氮，從而去除氨氮；硝態氮和亞硝態氮發生反硝化反應生成氮?dú)馀趴�，從而去除部分總氮；通過系列生化反應，提高了COD、氨氮和總氮的去除效率；利用池內反硝化反應所增加的堿度，減少堿度投加；利用池內有機物水解酸化反應所增加的BOD，減少碳源投加。該池排出廢水的了COD、氨氮和總氮等指標基本達標。
四設置一個生化池，并控制適當?shù)纳瘏?shù)。進一步去除COD、氨氮和總氮等，增加外排廢水達標的穩定性。
五通過全流程生化處理，廢水處理過程中無需投加絮凝劑和助凝劑，減少污泥量以及由污泥處置帶來的臭氣。
一種噴墨印花廢水全流程生化處理及中水回用工藝，包括以下步驟：
1)原始廢水，排入碳‑氮‑硫生化池，有機物發生水解反應，提高廢水B/C比；尿素發生氨化反應生成氨氮；硫酸鹽發生還原反應生成硫離子。
2)碳‑氮‑硫生化池處理后的廢水排入硫‑氮生化池，碳‑氮生化池的硝化液A回流到硫‑氮生化池，利用硫離子進行反硝化反應，去除部分總氮。
3)硫‑氮生化池處理后的廢水排入碳‑氮生化池，有機物發生氧化反應生成二氧化碳排空，從而去除COD；氨氮發生氨氧化反應生成氮?dú)馀趴眨瑥亩コ糠挚偟�；氨氮發生硝化反應生成硝態氮和亞硝態氮，從而去除氨氮；硝態氮和亞硝態氮發生反硝化反應生成氮?dú)馀趴�，從而去除部分總氮�?/span>
4)碳‑氮生化池處理后的廢水排入深度生化池，進一步去除COD、氨氮和總氮后，部分廢水達標外排，或部分作為中水回用于印花生產。
5)排出的污泥，經污泥處理裝置處理，符合要求后外運處置。
6)排出的廢氣，經廢氣處理裝置處理，達標后高空排放。
作為進一步的技術方案，所述步驟1),碳‑氮‑硫生化池適當?shù)纳瘏?shù)，水力停留時間7-24h，溶解氧0-0.5mg/L，B/C比0.3-0.5；磷酸二氫鈉投加量15-30kg/100噸廢水；生物填料量占水容積15-60％，液下攪拌器功率7-14kw/m3水；氨氮轉化效率60-99％，硫離子轉化效率60-99％。
作為進一步的技術方案，所述步驟2),硫‑氮生化池適當?shù)纳瘏?shù)，水力停留時間7-24h，溶解氧0.1-0.5mg/L，碳‑氮生化池的硝化液A回流比0-400％；生物填料量占水容積15-60％，液下攪拌器功率7-14w/m3水；總氮去除率50-80％。
作為進一步的技術方案，所述步驟3),碳‑氮生化池適當?shù)纳瘏?shù)，水力停留時間36-108h，MLSS4000-9500mg/L，溶解氧0.3-1.5mg/L，硝化液A的內回流比200-7000％；葡萄糖投加量130-260kg/100噸廢水，小蘇打投加量50-120kg/100噸廢水；COD去除率80-95％，氨氮去除率85-98％，總氮去除率80-95％。
作為進一步的技術方案，所述步驟4),深度生化池為A/O生化池組合，適當?shù)纳瘏?shù)，A池水力停留時間7-24h，溶解氧0.1-0.5mg/L，O池的硝化液B回流比0-400％，乙酸鈉投加量20-45kg/100噸廢水，生物填料量占水容積15-60％，液下攪拌器功率7-14kw/m3水；O池內設MBR膜生物反應器，水力停留時間9-28h，溶解氧2-4mg/L，MLSS3000-8000mg/L，小蘇打投加量11-28kg/100噸廢水；外排廢水執行《紡織染整工業水污染物排放標準》(GB4287‑2012)，回用水滿足印花生產工藝，回用率30-60％，COD去除率50-80％，氨氮去除率50-80％，總氮去除率50-80％。
作為進一步的技術方案，所述步驟5)中,步驟1)、步驟2)、步驟3)、步驟4)所排出的污泥，經污泥處理裝置處理，污泥處理裝置為板框壓濾機，壓出污泥含水率55-75％，然后外運處置。
作為進一步的技術方案，所述步驟6)中,步驟1)、步驟2)、步驟3)步驟4)、步驟5)所排出的廢氣，經廢氣處理裝置處理。廢氣處理裝置為四級噴淋塔的組合設備，塔內氣體空塔流速0.8-1.7m/s。第一級為清水噴淋塔，循環水pH6-8；第二級為酸液噴淋塔，循環水pH4.5-7；第三級為次氯酸鈉噴淋塔，循環水電位+110-+600mV；第四級為減液噴淋塔，循環水pH7-9.5；廢氣處理后達到《惡臭污染物排放標準》(GB14554‑93)，后高空排放。
本發明的有益效果為：全流程的生化處理，廢水COD、氨氮和總氮等水質指標穩定達標；減少藥劑投加量，減少污泥和臭氣產生量，降低廢水處理成本30-60％；部分中水回用于印花生產。
（發明人：奕家鳴;奕錦偉）
