公布日：2022.06.17
申請日：2022.03.14
分類號：C02F9/10(2006.01)I
摘要
本發明涉及醫療污水處理技術領域，具體為一種軟式內鏡清洗消毒廢水處理系統及工藝，通過在系統的砂濾器中設置藥粒分離裝置，利用藥粒分離裝置對醫療污水中帶入的藥粒進行分離，分離后的藥粒通過出料管進行快速的輸出，并且在藥粒輸出過程中，隔絕污水的影響，不會帶出過多的污水，解決現有醫療污水中溶性低的藥粒殘留于設備內，導致持續污染的問題，同時使得處理后獲得的清水可以持續循環的供給于軟式內鏡清洗消毒。
權利要求書
1.一種軟式內鏡清洗消毒水處理系統，包括依次通過管道連通的過濾模組（10）、反滲模組（20）、儲水箱（30）及熱消毒模組（40），所述過濾模組（10）依次包括原水泵（101）、砂濾器（102）、碳濾器（103）、軟化器（104）、精密過濾器（105）及中轉水箱（106），所述反滲模組（20）依次包括一級高壓泵（201）、一級反滲透設備（202）、二級高壓泵（203）及二級反滲透設備（204），所述熱消毒模組（40）依次包括熱消毒泵（401）及熱消毒系統（402），其特征在于：所述砂濾器（102）的內部設置有藥粒分離裝置（2），該藥粒分離裝置（2）用于分離醫療污水內部含有的溶性低的藥粒；所述藥粒分離裝置（2）包括上下浮動設置的分離網（21）、上下升降設置的隔離罩（22）及豎直設置的出料管（23），所述分離網（21）沿所述出料管（23）向上移動過程中，將所述砂濾器（102）內的污水中的藥粒撈出，同步的，所述隔離罩（22）沿所述出料管（23）向下移動，罩設于所述砂濾器（102）的中心點上隔離外部的污水，所述分離網（21）上的藥粒沿其斜坡通過出料管（23）輸出；所述分離網（21）的中心位置處向上凸設有密封套（212），所述出料管（23）的管壁上開設有出料口（231），所述分離網（21）進行藥粒分離工作時，所述密封套（212）密封所述出料口（231）；所述密封套（212）的下端部安裝設置有永磁體（215），所述出料管（23）內設置有與該永磁體（215）對應配合的磁感活塞（232），所述分離網（21）下降時，通過所述永磁體（215）吸附所述磁感活塞（232）同步下降，擠壓所述出料管（23）內壁上粘附的藥粒輸出，所述磁感活塞（232）包括外圈設置的橡膠環（233）及內圈設置的磁體（234）；所述砂濾器（102）上安裝有驅動所述分離網（21）及所述隔離罩（22）同步移動設置的驅動組件（25），所述驅動組件（25）包括安裝于所述砂濾器（102）頂部的推送器（251）、轉動設置的三角塊（252）、第一連接桿（253）及第二連接桿（254），所述推送器（251）帶動所述三角塊（252）進行擺動，所述第一連接桿（253）連接所述三角塊（252）與所述分離網（21），所述第二連接桿（254）連接所述三角塊（252）與所述隔離罩（22）。
2.根據權利要求1所述的一種軟式內鏡清洗消毒水處理系統，其特征在于，所述分離網（21）向下呈凹陷設置，該分離網（21）套設于所述出料管（23）上，且該分離網（21）上開設用過濾藥粒的過濾孔（211）。
3.根據權利要求1所述的一種軟式內鏡清洗消毒水處理系統，其特征在于，所述分離網（21）的邊沿與所述砂濾器（102）的內側壁抵觸設置。
4.根據權利要求1所述的一種軟式內鏡清洗消毒水處理系統，其特征在于，所述分離網（21）與所述密封套（212）之間設置有支撐的立柱（213），所述分離網（21）進行藥粒出料工作時，所述密封套（212）與所述出料口（231）分離，藥粒從所述立柱（213）處通過出料口（231）進入到所述出料管（23）內輸出。
5.根據權利要求1所述的一種軟式內鏡清洗消毒水處理系統，其特征在于，所述分離網（21）的中心位置處設置有橡膠帽（214），所述隔離罩（22）內設置有擠壓罩，所述分離網（21）與所述隔離罩（22）相向移動配合輸出藥粒時，所述擠壓罩?jǐn)D壓所述橡膠帽（214），所述橡膠帽（214）的帽沿刮蹭所述分離網（21），將藥粒推入所述出料管（23）內。
6.根據權利要求1所述的一種軟式內鏡清洗消毒水處理系統，其特征在于，所述砂濾器（102）的內側壁上均布有若干擺動設置的推料爪（24），所述分離網（21）上升時，所述推料爪24）朝向所述分離網（21）的中心進行藥粒的推送。
7.一種基于權利要求1-6任一項所述的軟式內鏡清洗消毒水處理系統的處理工藝，其特征在于，包括以下步驟：步驟a、過濾，醫療污水通過原水泵（101）泵送，依次通過砂濾器（102）、碳濾器（103）、軟化器（104）及精密過濾器（105）進行過濾處理，污水通過所述砂濾器（102）進行過濾時，所述砂濾器（102）內的藥粒分離裝置（2）同步工作，將污水中的藥粒分離輸出；步驟b、反滲透，經過過濾后的污水通過一級高壓泵（201）泵向一級反滲透設備（202），通過一級反滲透設備（202）進行一次反滲透，反滲透后的污水通過二級高壓泵（203）泵向二級反滲透設備（204）進行二次反滲透，污水經過二次反滲透后形成清水存儲于儲水箱（30）內；步驟c、熱消毒，所述儲水箱（30）內的清水進行再循環使用前，通過熱消毒泵（401）泵向熱消毒系統（402）進行熱消毒處理。
發明內容
針對以上問題，本發明提供了一種軟式內鏡清洗消毒水處理系統及工藝，通過在系統的砂濾器中設置藥粒分離裝置，利用藥粒分離裝置對醫療污水中帶入的藥粒進行分離，分離后的藥粒通過出料管進行快速的輸出，并且在藥粒輸出過程中，隔絕污水的影響，不會帶出過多的污水，解決現有醫療污水中溶性低的藥粒殘留于設備內，導致持續污染的問題，同時使得處理后獲得的清水可以持續循環的供給于軟式內鏡清洗消毒。
為實現上述目的，本發明提供如下技術方案：
一種軟式內鏡清洗消毒水處理系統，包括依次通過管道連通的過濾模組、反滲模組、儲水箱及熱消毒模組，所述過濾模組依次包括原水泵、砂濾器、碳濾器、軟化器、精密過濾器及中轉水箱，所述反滲模組依次包括一級高壓泵、一級反滲透設備、二級高壓泵及二級反滲透設備，所述熱消毒模組依次包括熱消毒泵及熱消毒系統，
所述砂濾器的內部設置有藥粒分離裝置，該藥粒分離裝置用于分離醫療污水內部含有的溶性低的藥粒；

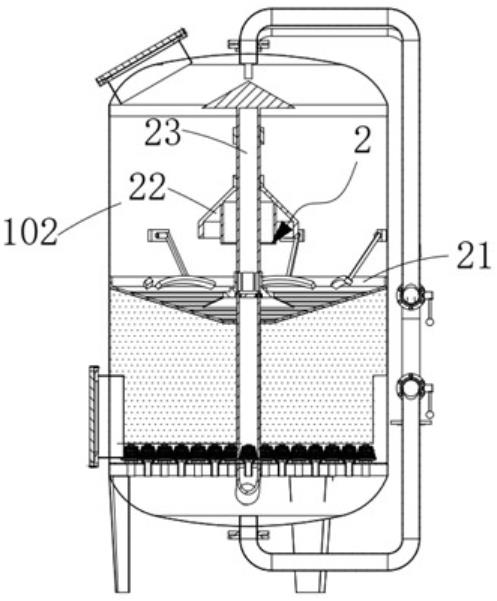

所述藥粒分離裝置包括上下浮動設置的分離網、上下升降設置的隔離罩及豎直設置的出料管，所述分離網沿所述出料管向上移動過程中，將所述砂濾器內的污水中的藥粒撈出，同步的，所述隔離罩沿所述出料管向下移動，罩設于所述砂濾器的中心點上隔離外部的污水，所述隔離罩上的藥粒沿其斜坡通過出料管輸出。
作為改進，所述分離網向下呈凹陷設置，該分離網套設于所述出料管上，且該分離網上開設用過濾藥粒的過濾孔。
作為改進，所述分離網的邊沿與所述砂濾器的內側壁抵觸設置。
作為改進，所述分離網的中心位置處向上凸設有密封套，所述出料管的管壁上開設有出料口，所述分離網進行藥粒分離工作時，所述密封套密封所述出料口。
作為改進，所述分離網與所述密封套之間設置有支撐的立柱，所述分離網進行藥粒出料工作時，所述密封套與所述出料口分離，藥粒從所述立柱處通過出料口進入到所述出料管內輸出。
作為改進，所述分離網的中心位置處設置有橡膠帽，所述隔離罩內設置有擠壓罩，所述分離網與所述隔離罩相向移動配合輸出藥粒時，所述擠壓罩?jǐn)D壓所述橡膠帽，所述橡膠帽的帽沿刮蹭所述分離網，將藥粒推入所述出料管內。
作為改進，所述密封套的下端部安裝設置有永磁體，所述出料管內設置有與該永磁體對應配合的磁感活塞，所述分離網下降時，通過所述永磁體吸附所述磁感活塞同步下降，擠壓所述出料管內壁上粘附的藥粒輸出，所述磁感活塞包括外圈設置的橡膠環及內圈設置的磁體。
作為改進，所述砂濾器的內側壁上均布有若干擺動設置的推料爪，所述分離網上升時，所述推料爪朝向所述分離網的中心進行藥粒的推送。
作為改進，所述砂濾器上安裝有驅動所述分離網及所述隔離罩同步移動設置的驅動組件，所述驅動組件包括安裝于所述砂濾器頂部的推送器、轉動設置的三角塊、第一連接桿及第二連接桿，所述推送器帶動所述三角塊進行擺動，所述第一連接桿連接所述三角塊與所述分離網，所述第二連接桿連接所述三角塊與所述隔離罩。
一種基于上述所述的軟式內鏡清洗消毒水處理系統的處理工藝，包括以下步驟：
步驟a、過濾，醫療污水通過原水泵泵送，依次通過砂濾器、碳濾器、軟化器及精密過濾器進行過濾處理，污水通過所述砂濾器進行過濾時，所述砂濾器內的藥粒分離裝置同步工作，將污水中的藥粒分離輸出；
步驟b、反滲透，經過過濾后的污水通過一級高壓泵泵向一級反滲透設備，通過一級反滲透設備進行一次反滲透，反滲透后的污水通過二級高壓泵泵向二級反滲透設備進行二次反滲透，污水經過二次反滲透后形成清水存儲于儲水箱內；
步驟c、熱消毒，所述儲水箱內的清水進行再循環使用前，通過熱消毒泵泵向熱消毒系統進行熱消毒處理。
本發明的有益效果在于：
（1）本發明通過在系統的砂濾器中設置藥粒分離裝置，利用藥粒分離裝置對醫療污水中帶入的藥粒進行分離，分離后的藥粒通過出料管進行快速的輸出，并且在藥粒輸出過程中，隔絕污水的影響，不會帶出過多的污水，解決現有醫療污水中溶性低的藥粒殘留于設備內，導致持續污染的問題，同時使得處理后獲得的清水可以持續循環的供給于軟式內鏡清洗消毒；
（2）本發明通過分離網與隔離罩配合，使得分離網提升后與隔離罩抵觸配合，分離網位于砂濾器內部污水水平面的上方，利用隔離罩罩設于分離網的中心點處，隔離罩阻隔砂濾器頂部的輸入污水，使得在藥粒進行輸出時，不會帶出污水；
（3）本發明通過設置推料爪，使得在分離網向上抬升，進行藥粒輸出的過程中，使得推料爪向分離網的中心推送，使得推料爪將分離網上的藥粒不斷向中心推送聚集，通過分離網中心處的出料管進行輸出，避免藥粒粘附和嵌設在分離網上；
（4）本發明在分離網的中心位置處設置橡膠帽配合隔離罩內設置的擠壓罩，使得橡膠帽向下清掃聚集在分離網中心位置處的藥粒，將藥粒清掃進入出料管進行輸出，避免了藥粒因粘附性出現卡料，影響輸出；
（5）本發明通過在分離網的中心點處設置永磁體，永磁體的強磁力配合設置在出料管內的磁感活塞，使得在分離網往下降的過程中，分離網的永磁體帶動磁感活塞同步沿出料管向下移動，使得清理出料管的管壁，避免藥粒粘附在出料管的管壁上；
（6）本發明在通過設置熱消毒模組，在各科室的存儲水不進行使用時，可以進行循環的加熱消毒，使得存儲水始終處于高度的清潔，可以快速的投入到科室用水消毒的使用中。
綜上所述，本發明具有藥粒分離干凈、不會持續污染等優點，尤其適用于醫療污水清理技術領域。
（發明人：盛建華;譚旭峰）
