公布日：2022.05.24
申請日：2022.03.09
分類號：C02F3/30(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及一種基于AO‑ANAMMOX工藝的廢水處理系統及方法，所述系統包括按廢水流動方向依次設置的多功能池、第一好氧池、厭氧池、第二好氧池和沉淀池，所述沉淀池輸出端與多功能池連接，所述多功能池的出泥端與厭氧池連接，所述第一好氧池和厭氧池中設置有填料；所述多功能池用于初步去除廢水中的磷并將污泥和污水分離，所述污水于第一好氧池好氧處理后與所述污泥在厭氧池匯流并進行厭氧氨氧化反應，再于二次好氧池二次除磷后排出至沉淀池進行沉淀，沉淀所得污泥回流至多功能池。本發明總體上工藝以ANAMMOX法為主，集厭氧與好氧一體化，且屬于活性污泥和生物膜法相結合，工藝脫氮率高，運行費用低。
權利要求書
1.一種基于AO-ANAMMOX工藝的廢水處理系統，所述廢水中氨氮濃度為20-40mg/L，CODCr濃度為500-600mg/L，BOD5濃度<280mg/L，總磷濃度為2-4mg/L，水溫為25-40℃，BOD5/TP>17，其特征在于：包括按廢水流動方向依次設置的多功能池、第一好氧池、厭氧池、第二好氧池和沉淀池，所述沉淀池輸出端與多功能池連接，所述多功能池的出泥端與厭氧池連接，所述第一好氧池和厭氧池中設置有填料，所述厭氧池為ANAMMOX厭氧氨氧化反應池；所述多功能池用于初步去除廢水中的磷并將污泥和污水分離，所述污水于第一好氧池好氧處理后與所述污泥在厭氧池匯流并進行厭氧氨氧化反應，再于第二好氧池二次除磷后排出至沉淀池進行沉淀，沉淀所得污泥回流至多功能池；所述多功能池為集缺氧-厭氧和沉淀于一體的復合型反應池，分為A-B-C區，即缺氧區-厭氧區-沉淀區，在系統運行時，廢水首先進入多功能池的缺氧區，其中含有的有機物在該缺氧區內將回流污泥帶來的硝酸鹽去除；在厭氧區主要進行厭氧磷的釋放，最后在沉淀區進行沉淀；所述系統還包括設置于多功能池和厭氧池之間的缺氧池，所述缺氧池輸入端還與第一好氧池連接。
2.根據權利要求1所述的一種基于AO-ANAMMOX工藝的廢水處理系統，其特征在于：該復合型反應池內缺氧區和厭氧區均設置攪拌裝置，所述沉淀區上部出水端與第一好氧池連接，下部出泥端與厭氧池連接。
3.根據權利要求2所述的一種基于AO-ANAMMOX工藝的廢水處理系統，其特征在于：所述填料為懸浮的塑料球填料，所述第一好氧池內腔中部高度處設置有曝氣結構，所述第一好氧池下部輸入端與多功能池連接，上部輸出端與厭氧池連接，所述厭氧池密封設置且內部設置有螺旋槳攪拌器。
4.一種使用權利要求1所述的基于AO-ANAMMOX工藝的廢水處理系統的廢水處理方法，其特征在于，所述廢水處理方法包括以下步驟：S1.污水于多功能池內與沉淀池回流的污泥混合，進行初步除磷并完成泥水分離；S2.步驟S1中分離所得污水于第一好氧池內進行氨氮氧化后和分離所得污泥在厭氧池匯流，并進行厭氧氨氧化反應，實現脫氮，多功能池出泥和第一好氧池部分出水匯流至缺氧池內進行反硝化脫氮處理，再輸出至厭氧池，此時多功能池出水量大于出泥量，缺氧池內DO濃度為0.2-0.5mg/L；S3.厭氧池出水于二次好氧池內二次除磷后排出至沉淀池，沉淀所得污泥回流至多功能池內，完成一個污水處理循環。
5.根據權利要求4所述的廢水處理方法，其特征在于：步驟S2中所述的第一好氧池上部DO濃度控制在0.50-0.70mg/L，底部DO濃度控制在0.15-0.30mg/L范圍內。
6.根據權利要求4所述的廢水處理方法，其特征在于：所述厭氧池和第一好氧池內水力停留時間分別為10-12h，5-6h，所述多功能池內水力停留時間為2-3h，其他反應池停留時間均<2h，整個系統總平均水力停留時間為19-24h。
發明內容
本發明的目的就在于為了解決上述問題而提供一種基于AO-ANAMMOX工藝的廢水處理系統及方法，具體是根據目前高濃度氨氮廢水治理技術的缺陷，開發了一種以高濃度氨氮廢水需要的ANAMMOX脫氮為主而且兼顧除磷、有機物去除的一種新工藝，工藝結合活性污泥和生物膜法，將缺氧(A)和好氧(O)有機結合，與ANAMMOX形成完整的工藝，具有脫氮、除磷和BOD降解等功能，且無需補充碳源，能耗較低。
本發明通過以下技術方案來實現上述目的：

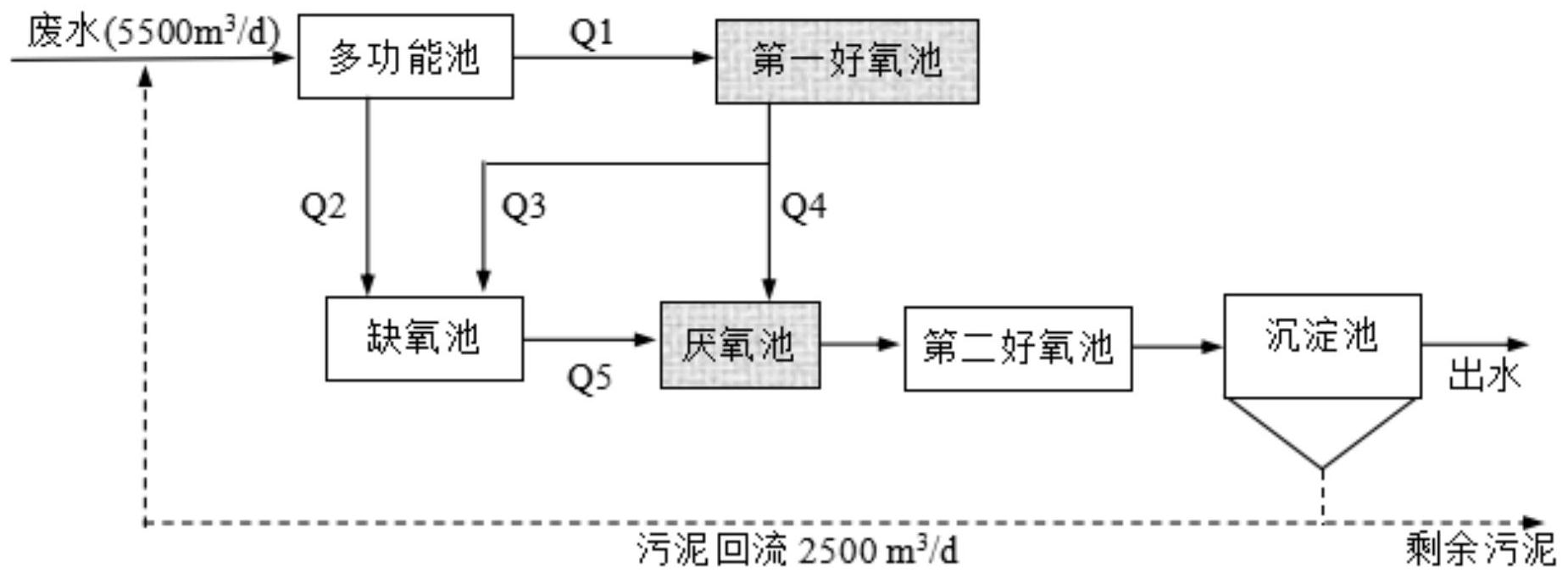

一種基于AO-ANAMMOX工藝的廢水處理系統，包括按廢水流動方向依次設置的多功能池、第一好氧池、厭氧池、第二好氧池和沉淀池，所述沉淀池輸出端與多功能池連接，所述多功能池的出泥端與厭氧池連接，所述第一好氧池和厭氧池中設置有填料；
所述多功能池用于初步去除廢水中的磷并將污泥和污水分離，所述污水于第一好氧池好氧處理后與所述污泥在厭氧池匯流并進行厭氧氨氧化反應，再于二次好氧池二次除磷后排出至沉淀池進行沉淀，沉淀所得污泥回流至多功能池；
所述系統還包括設置于多功能池和厭氧池之間的缺氧池，所述缺氧池輸入端還與第一好氧池連接；缺氧池的選用基于廢水中BOD5/TP值進行確定，當BOD5/TP≤17時不選擇使用缺氧池，當BOD5/TP>17時，使用缺氧池消耗BOD5。
其中，第一好氧池和厭氧池采用生物膜法處理廢水，并分別為兩個泥齡系統，多功能池、缺氧池和第二好氧池采用活性污泥法處理廢水，形成第三個泥齡系統。
本發明系統適宜處理含氨氮(凱氏氮)濃度較高、溫度較高、但BOD5、COD和總磷等污染指標一般，而且有毒有害物質濃度不高的工業廢水或經過預處理后水質大致符合上述要求的工業廢水，具體的，所述工業廢水中氨氮濃度為20-40mg/L，CODCr濃度為500～600mg/L，BOD5濃度<280mg/L，總磷濃度為2～4mg/L，水溫為25-40℃。
本發明總體上工藝以ANAMMOX法為主，集厭氧(A)與好氧(O)一體化，且屬于活性污泥和生物膜法相結合，工藝脫氮率高，運行費用低。
作為本發明的進一步優化方案，所述多功能池為集缺氧-厭氧和沉淀于一體的復合型反應池，分為A-B-C區，即缺氧區-厭氧區-沉淀區，在系統運行時，廢水首先進入多功能池的缺氧區，其中含有的有機物在該缺氧區內將回流污泥帶來的硝酸鹽去除；在厭氧區主要進行厭氧磷的釋放，最后在沉淀區進行沉淀；其中，
該復合型反應池內缺氧區和厭氧區均設置攪拌裝置，因?yàn)榛亓鞯奈勰嘀邢跛猁}含量較低，故缺氧區實際上很小；
所述沉淀區進行的沉淀并不徹底，但是大致將污水分成上部以污水為主，下部以污泥為主，沉淀區上部出水端與第一好氧池連接，下部出泥端與厭氧池連接。另外，因?yàn)楸竟に嚨奈勰嗍腔钚晕勰嗪蜕锬の勰嗟幕旌衔�，所以即使在沉淀區的停留時間短暫，其沉淀效果也可滿足要求。
作為本發明的進一步優化方案，所述填料為懸浮的塑料球填料，所述第一好氧池內腔中部高度處設置有曝氣結構，所述第一好氧池下部輸入端與多功能池連接，上部輸出端與厭氧池連接。
多功能池的上部出水進入第一好氧池，第一好氧池在中間高度處進行微孔曝氣(為了避免沖擊生物膜導致脫落，采用鼓風機加微孔擴散盤的方式曝氣)，由于反應器上部加載有大量懸浮塑料球?yàn)樘盍希再|(zhì)屬于生物膜，故反應器上部好氧且氧濃度偏低，下部因?yàn)槠貧猸h(huán)流動力有限，形成缺氧區。由于第一好氧池需要將氨氮氧化為亞硝酸鹽(NO2-)而需要控制和減少硝酸鹽(NO3-)的形成，氨氧化菌(AOB)可以在低DO下進行氨氧化反應，而亞硝酸鹽氧化菌(NOB)卻很難在該DO濃度下完成氧化亞硝酸鹽為硝酸鹽，故可以控制硝酸鹽的形成。但是考慮到生物膜內分子氧O2存在一定的濃度梯度，故控制DO濃度可略高于0.5mg/L。反應器上部進水，下部出水，出水的DO要求低于0.2mg/L。因?yàn)樯喜坑写罅枯d體，雖然是懸浮載體，但是為了配水均勻，也需要設置配水設施，配水可以采用穿孔管。第一好氧池的功能是將氨氮氧化為亞硝酸鹽氮，最佳控制反應溫度在30℃以上，可以進一步抑制硝酸鹽的形成。第一好氧池一般情況下需要補充堿度，因?yàn)樵谠摲磻?yīng)過程中有酸釋放，而亞硝化過程需要弱堿性條件。第一好氧池的出水(會含有少量脫落的生物膜)，進入?yún)捬醭兀?/p>
多功能池的下部出泥進入缺氧池，缺氧池水力停留時間較短，且控制較低的DO濃度(<0.5mg/L)。此反應池的功能是當進水有機物濃度大，在此將殘留的有機物分解并去除一部分亞硝酸鹽氮，減少厭氧池負荷。
作為本發明的進一步優化方案，所述厭氧池密封設置且內部設置有螺旋槳攪拌器。
第一好氧池和缺氧池的出水進入?yún)捬醭�，厭氧池停留時間長，加載填料，主要功能是進行厭氧氨氧化反應。第一好氧池的出水主要是亞硝酸鹽氮，缺氧池的出水主要是氨氮，且兩個反應器有機物均消耗殆盡，所以這些水質條件都非常適宜于厭氧氨氧化反應，故本反應器厭氧氨氧化功能能夠較好發揮。厭氧池需要攪拌措施，考慮到池內存在大量懸浮填料，可以采用螺旋槳攪拌器在接近池底處進行攪拌，水流推流向上，形成池內循環�？紤]到厭氧氨氧化菌的時代時間長，為了保持泥齡，采用加載填料的生物膜法。在厭氧池內，缺氧池帶來的懸浮污泥仍可以正常發揮作用，所以厭氧池的附著污泥(生物膜)主要進行ANAMMOX反應，去除氨氮總氮，為主反應；而懸浮污泥(活性污泥)將進一步釋放磷，是副反應，由于在本反應器內有機物濃度已經較低，故釋放磷的功能一定程度受到限制。
經過厭氧池后，水中的氨氮、總氮、有機物均很少了，只有磷酸鹽仍存在(而且以正磷酸鹽形式存在)，污水進入第二好氧池。第二好氧池主要功能是吸收磷，也具有進一步降低有機物和氨氮濃度的功能。經過第二好氧池后水質主要參數氨氮、總氮、有機物(BOD5)、總磷濃度均較低，經過沉淀后再消毒即可排放。污泥則回流到多功能池。
如果原廢水較難降解，即BOD5/COD為0.20～0.30，則多功能池B區的容積應該增加，且反應器應該為推流形式(或者單獨增加水解酸化池)。相當于該反應器的功能是反硝化(A區)、水解酸化(B區)、厭氧釋放磷(B區)、沉淀(C區)，所以反應池的B區容積應該增加，具體容積應該以計算確定。如果原廢水BOD5/COD比值更低，則在生物化學處理前應該增加化學氧化等有效措施，以提高污水的BOD5/COD比值。
采用上述基于AO-ANAMMOX工藝的廢水處理系統進行高濃度氨氮廢水處理，處理方法包括以下步驟：
S1.污水于多功能池內與沉淀池回流的污泥混合，進行初步除磷并完成泥水分離；
S2.步驟S1中分離所得污水于第一好氧池內進行氨氮氧化后和分離所得污泥在厭氧池匯流，并進行厭氧氨氧化反應，實現脫氮；
S3.厭氧池出水于二次好氧池內二次除磷后排出至沉淀池，沉淀所得污泥回流至多功能池內，完成一個污水處理循環。
作為本發明的進一步優化方案，當步驟S1中多功能池接收廢水BOD5/TP≤17時，在厭氧兼沉淀池內有機物已經幾乎消耗殆盡，則缺氧池可以超越過去，即步驟S1所得污泥和第一好氧池出水直接輸出至厭氧池中，故缺氧池性質屬于備用，僅在進水有機物濃度較大的時候啟用。缺氧池不曝氣，需要的氧來自第一好氧池，所以缺氧的進水應該來自第一好氧池的上部，且多功能池出水量與出泥量比例為1:1。
作為本發明的進一步優化方案，當步驟S1中多功能池接收廢水BOD5/TP>17時，則為了減輕厭氧池的壓力，可以從第一好氧池引流一部分污水至缺氧池，亞硝酸鹽和有機物在缺氧池混合進行反硝化脫氮，此時需要多功能池出水量大于出泥量，且從第一好氧池的引流流量需要通過計算確定，缺氧池內DO濃度為0.2～0.5mg/L。
作為本發明的進一步優化方案，步驟S2中所述的第一好氧池上部DO濃度控制在0.50～0.70mg/L，底部DO濃度控制在0.15～0.30mg/L范圍內。
作為本發明的進一步優化方案，所述厭氧池和第一好氧池內水力停留時間分別為10～12h，5～6h，所述多功能池內水力停留時間為2～3h，其他反應池停留時間均<2h，整個系統總平均水力停留時間為19～24h。
本發明工藝系統的污泥實際上是各自完成其相應的功能，好氧生物膜是亞硝化反應，厭氧生物膜是ANAMMOX反應，懸浮的活性污泥功能則是生物除磷，所以其污泥齡實際上也是分開的。對于第一好氧池來說，由于載體附著生長生物膜，故亞硝化菌的長泥齡通過生物膜的附著實現，其泥齡可以達到30d以上，對硝化反應非常有利。同樣的，厭氧氨氧化菌也需要長的泥齡，故厭氧池內加載填料，其泥齡也可達30d以上，能夠有效保證厭氧氨氧化菌的生存。而對于除磷系統來說，依靠的是懸浮污泥，故系統的活性污泥泥齡可以直接按照除磷的要求進行控制，其泥齡可以在3～7d左右，而不需要考慮脫氮和厭氧氨氧化過程，故本發明的工藝事實上形成了多泥齡生物反應系統(三泥齡系統)。
若進水有機物濃度過高，進水BOD5/TP遠遠>17時，但是總磷濃度不高，則應該考慮設置前曝氣池將有機物去除一部分，否則過高的BOD5濃度容易導致第一好氧池的硝化菌運行困難。如果采用加大第一好氧池容積并且將硝化液回流到多功能池前部的A區以通過反硝化去除部分有機物的方式，若運行不當，容易導致多功能池的厭氧功能受到影響。若進水有機物濃度過高，總磷濃度也很高，即使進水BOD5/TP接近于17，本工藝也可能會不適應，因?yàn)樵诒竟に囍蠦OD5主要通過除磷環節去除，除磷實際上主要是通過污泥排放去除BOD5，當BOD5濃度高意味著泥齡很短，而過短的泥齡對于除磷來說未必是合適的。
本發明的有益效果在于：
本發明充分發揮好氧與厭氧的功能，在ANAMMOX反應實現脫氮的基礎上，巧妙地將反硝化脫氮和生物除磷集于一體，充分利用生物膜和活性污泥各自的優點，實現脫氮、除磷和去除有機物功能的集成；工藝運行靈活，可靠，工藝流程相對不復雜，且能耗與運行總費用較低，無需補充碳源。
（發明人：唐玉朝;陳徐慶;王坤;黃顯懷;伍昌年;黃健;薛莉娉;潘法康;劉俊;張彬彬）
