公布日：2022.04.08
申請日：2022.01.21
分類號：C02F9/10(2006.01)I
摘要
本發明涉及應用于催化劑再生廢水零排放的改良型MVR裝置，包括依次串連的廢水緩存箱、原料泵、冷凝水換熱器、蒸汽換熱器、蒸發預脫氣罐、進料泵、循環加熱器、循環分離器、稠厚釜和離心機；廢水緩存箱的出口通過原料泵與冷凝水換熱器入口相連，冷凝水換熱器出口與蒸汽換熱器入口相連，蒸汽換熱器出口與蒸發預脫氣罐入口相連，蒸發預脫氣罐出口通過進料泵與循環加熱器入口相連，循環加熱器出口與循環分離器入口相連，循環分離器底部料液部分回流到循環加熱器入口。本發明的有益效果是:充分利用系統熱源，降低加熱能耗。保證良好的傳熱效率，減少熱媒蒸汽的使用量，降低系統能耗。整體結構緊湊。
權利要求書

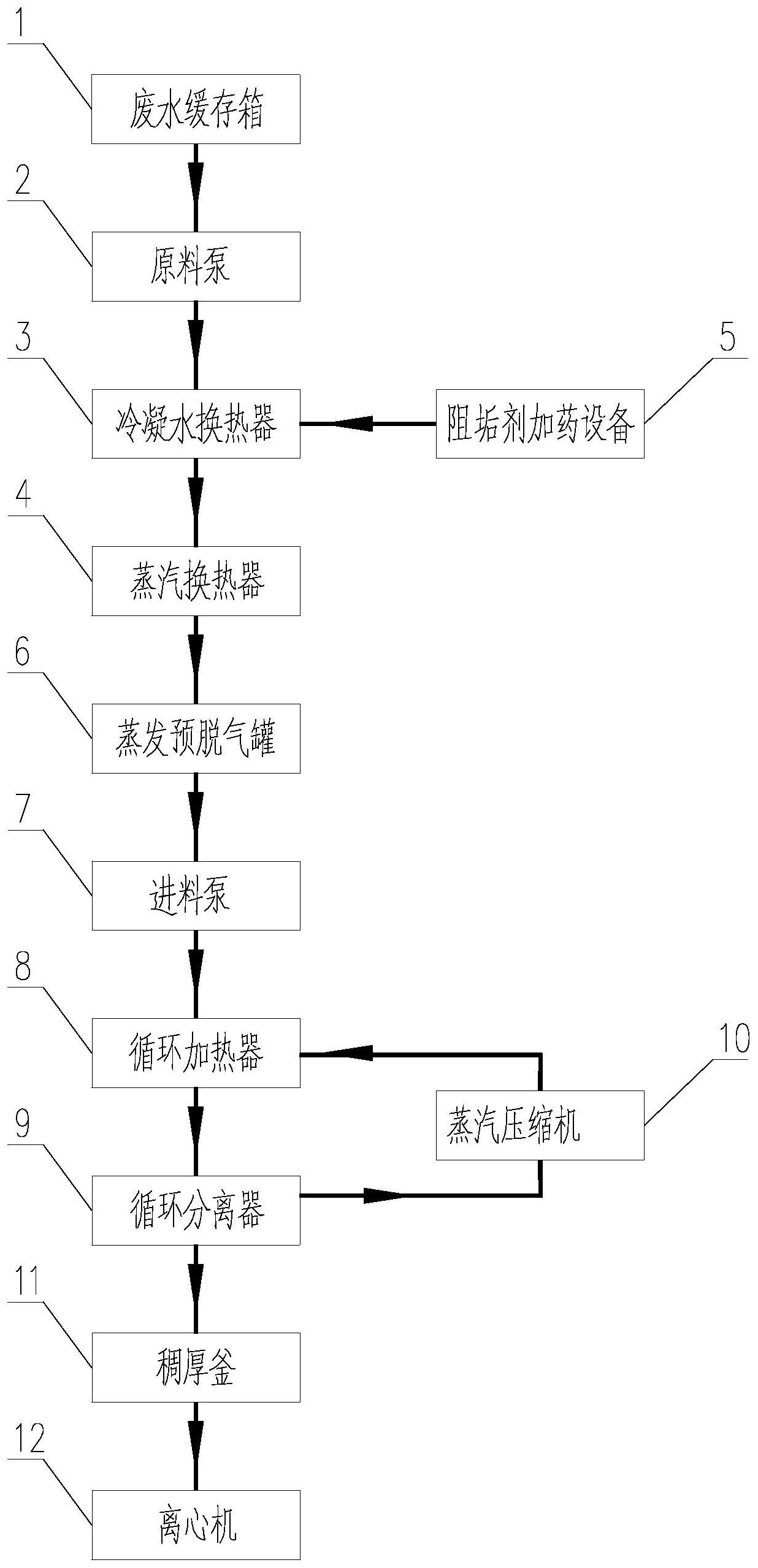

1.一種應用于催化劑再生廢水零排放的改良型MVR裝置，其特征在于：包括依次串連的廢水緩存箱(1)、原料泵(2)、冷凝水換熱器(3)、蒸汽換熱器(4)、蒸發預脫氣罐(6)、進料泵(7)、循環加熱器(8)、循環分離器(9)、稠厚釜(11)和離心機(12)；廢水緩存箱(1)的出口通過原料泵(2)與冷凝水換熱器(3)入口相連，冷凝水換熱器(3)出口與蒸汽換熱器(4)入口相連，蒸汽換熱器(4)出口與蒸發預脫氣罐(6)入口相連，蒸發預脫氣罐(6)出口通過進料泵(7)與循環加熱器(8)入口相連，循環加熱器(8)出口與循環分離器(9)入口相連，循環分離器(9)底部料液部分回流到循環加熱器(8)入口，循環分離器(9)上部二次蒸汽通過蒸汽壓縮機(10)加壓后回到循環加熱器(8)進行加熱，循環分離器(9)下部出口與稠厚釜(11)入口相連，稠厚釜(11)出口與離心機(12)入口相連。
2.根據權利要求1所述的應用于催化劑再生廢水零排放的改良型MVR裝置，其特征在于：冷凝水換熱器(3)入口與阻垢劑加藥設備(5)出口相連。
3.根據權利要求1所述的應用于催化劑再生廢水零排放的改良型MVR裝置，其特征在于：上述各部件接觸料液的部分均使用2507雙相鋼。
4.根據權利要求1所述的應用于催化劑再生廢水零排放的改良型MVR裝置，其特征在于：所述冷凝水換熱器(3)采用二次蒸汽的冷凝水作為熱媒。5.根據權利要求1所述的應用于催化劑再生廢水零排放的改良型MVR裝置，其特征在于：蒸汽換熱器(4)采用一次蒸汽作為熱媒。
6.根據權利要求1所述的應用于催化劑再生廢水零排放的改良型MVR裝置，其特征在于：依次串連的廢水緩存箱(1)、原料泵(2)、冷凝水換熱器(3)、蒸汽換熱器(4)、蒸發預脫氣罐(6)、進料泵(7)、循環加熱器(8)、循環分離器(9)、稠厚釜(11)和離心機(12)采用室外鋼結構框架和平臺布置，并按串連順序設有豎向液位差形成自流。
7.如權利要求2所述改良型MVR裝置的方法，其特征在于，包括以下步驟：S1.經預處理的催化劑再生廢水在廢水緩存箱(1)中暫存，當液位升高至高液位時，啟動原料泵(2)，廢水依次流經冷凝水換熱器(3)和蒸汽換熱器(4)進行兩級升溫；冷凝水換熱器(3)利用二次蒸汽的冷凝水作為熱媒，蒸汽換熱器(4)利用一次蒸汽作為熱源，充分利用系統熱量；S2.冷凝水換熱器(3)入口設置阻垢劑加藥設備(5)，根據來水的硬度情況，及時投加適量的阻垢劑，以減緩板換結垢情況；S3.蒸汽換熱器(4)的出水進入蒸發預脫氣罐(6)，去除廢水中氨氮等易揮發的氣體，出水通過進料泵(7)打入循環加熱器(8)和循環分離器(9)進行蒸發；循環分離器(9)底部料液部分回流到循環加熱器(8)入口，經加熱后的廢水在循環分離器(9)中實現氣液分離，二次蒸汽經蒸汽壓縮機(10)加壓升溫后進入循環加熱器(8)對來料進行加熱，冷凝水作為產品水直接回用；S4.循環分離器(9)底部的濃縮液經稠厚釜(11)降溫后，進入離心機(12)進行離心結晶，形成的雜鹽及高沸母液作為危廢處置。
發明內容
本發明的目的在于克服上述不足，提供一種應用于催化劑再生廢水零排放的改良型MVR裝置。
這種應用于催化劑再生廢水零排放的改良型MVR裝置，包括依次串連的廢水緩存箱、原料泵、冷凝水換熱器、蒸汽換熱器、蒸發預脫氣罐、進料泵、循環加熱器、循環分離器、稠厚釜和離心機；廢水緩存箱的出口通過原料泵與冷凝水換熱器入口相連，冷凝水換熱器出口與蒸汽換熱器入口相連，蒸汽換熱器出口與蒸發預脫氣罐入口相連，蒸發預脫氣罐出口通過進料泵與循環加熱器入口相連，循環加熱器出口與循環分離器入口相連，循環分離器底部料液部分回流到循環加熱器入口，循環分離器上部二次蒸汽通過蒸汽壓縮機加壓后回到循環加熱器進行加熱，循環分離器下部出口與稠厚釜入口相連，稠厚釜出口與離心機入口相連。
作為優選：冷凝水換熱器入口與阻垢劑加藥設備出口相連。
作為優選：上述各部件接觸料液的部分均使用2507雙相鋼。
作為優選：冷凝水換熱器采用二次蒸汽的冷凝水作為熱媒。
作為優選：蒸汽換熱器采用一次蒸汽作為熱媒。
作為優選：依次串連的廢水緩存箱、原料泵、冷凝水換熱器、蒸汽換熱器、蒸發預脫氣罐、進料泵、循環加熱器、循環分離器、稠厚釜和離心機采用室外鋼結構框架和平臺布置，并按串連順序設有豎向液位差形成自流。
這種改良型MVR裝置的方法，包括以下步驟：
S1.經預處理的催化劑再生廢水在廢水緩存箱中暫存，當液位升高至高液位時，啟動原料泵，廢水依次流經冷凝水換熱器和蒸汽換熱器進行兩級升溫；冷凝水換熱器利用二次蒸汽的冷凝水作為熱媒，蒸汽換熱器利用一次蒸汽作為熱源，充分利用系統熱量；
S2.冷凝水換熱器入口設置阻垢劑加藥設備，根據來水的硬度情況，及時投加適量的阻垢劑，以減緩板換結垢情況；
S3.蒸汽換熱器的出水進入蒸發預脫氣罐，去除廢水中氨氮等易揮發的氣體，出水通過進料泵打入循環加熱器和循環分離器進行蒸發；循環分離器底部料液部分回流到循環加熱器入口，經加熱后的廢水在循環分離器中實現氣液分離，二次蒸汽經蒸汽壓縮機加壓升溫后進入循環加熱器對來料進行加熱，冷凝水作為產品水直接回用；
S4.循環分離器底部的濃縮液經稠厚釜降溫后，進入離心機進行離心結晶，形成的雜鹽及高沸母液作為危廢處置。
本發明的有益效果是:
1)本裝置對系統材質進行了改良優選，接觸料液的設備、管道、閥門從常規的2205雙相鋼全部?jī)?yōu)選為2507雙相鋼，以有效避免高鹽高溫廢水對設備管道等的腐蝕。
2)本裝置設置了進水兩級升溫板換，其中冷凝水板換采用二次蒸汽的冷凝水作為熱媒，蒸汽板換采用一次蒸汽作為熱媒，對原水進行分級加熱，充分利用系統熱源，降低加熱能耗。
3)本裝置設置了阻垢劑加藥設備，可根據預處理后廢水的硬度情況，適時適量投加阻垢劑，減緩冷凝水換熱器和蒸汽換熱器的結垢傾向，保證良好的傳熱效率，減少熱媒蒸汽的使用量，降低系統能耗。
4)本裝置設置了蒸發預脫氣罐，去除廢水中氨氮等易揮發氣體，降低冷凝水TDS從而提高回用水品質，冷凝水可直接回用。
5)本裝置采用室外鋼結構框架和平臺，集中布置各類罐體設備，利用豎向液位差實現內部自流，有效節省占地，整體結構緊湊。
（發明人：趙國萍;李鋆;鄭紅蕾;施園;薛東武;葛春亮;戴尚訪;薛鵬偉;賴春芳）
