申請公布日：2022.04.15
申請日：2021.12.15
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F1/72(2006.01)N;C02F1/78(2006.01)N;C02F3/02(2006.01)N
摘要
本發明公開了一種原位生成雙氧水和臭氧的污水深度處理裝置及其方法，包括依次連接的砂濾池、中間水池、EP氧化池、生化調節池、BAC池和清水池，EP氧化池連接有雙氧水發生器、臭氧發生器和臭氧尾氣破壞器。本發明采用原位產生雙氧水和臭氧，可直接用于污水處理，無需另外準備雙氧水和臭氧，雙氧水和臭氧分別配有專門的投加裝置，可提高兩者在水中的溶解度，增加雙氧水和臭氧的接觸概率，提高羥基自由基的產生率，可將水中部分簡單的有機物氧化為水和二氧化碳，同時還可氧化水中的難生物降解的大分子物質，打破分子鏈，將長鏈大分子氧化成短鏈小分子有機物，同時還可將不可生物降解的有機物轉化為可降解有機物。
權利要求書

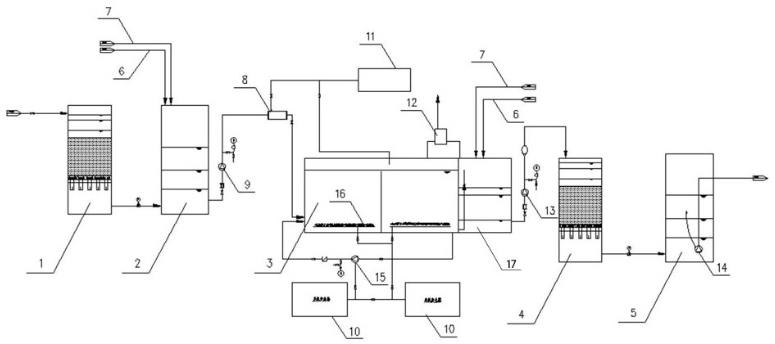

1.一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：包括依次連接的砂濾池、中間水池、EP氧化池、生化調節池、BAC池和清水池，EP氧化池連接有雙氧水發生器、臭氧發生器和臭氧尾氣破壞器。
2.根據權利要求1所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述中間水池連接有酸加藥管和堿加藥管，生化調節池也連接有酸加藥管和堿加藥管。
3.根據權利要求1所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述中間水池與EP氧化池的連接管道上設置有中間水池出水泵，生化調節池與BAC池的連接管道上設置有生化調節池出水泵，清水池的底部設置有清水池出水泵。
4.根據權利要求1所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述中間水池與EP氧化池的連接管道上設置有管道混合器，雙氧水發生器出水管路分成兩路分別與管道混合器和EP氧化池連接。
5.根據權利要求1所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述EP氧化池外側設置有兩端分別與EP氧化池連通的循環管路，循環管路上設置有氣液混合泵，臭氧發生器與氣液混合泵連接。
6.根據權利要求1所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述EP氧化池底部設置有鈦板曝氣頭，臭氧發生器與EP氧化池內的鈦板曝氣頭連接。
7.根據權利要求1所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述雙氧水發生器包括電解系統，電解系統包括電解槽和直流電源，電解槽內設置有陽極和氣體擴散陰極，在氣體擴散陰極遠離陽極的一側設置有與氣體擴散陰極相連通的氣室，直流電源的正、負極分別連接陽極和氣體擴散陰極；供氣系統，供氣系統向氣室提供氣體；供液系統，向電解槽提供電解液，電解液為可溶性硫酸鹽溶液。
8.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述供氣系統提供氣體為空氣或氧氣。
9.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述可溶性硫酸鹽包括硫酸鈉、硫酸鉀中的一種或兩種的組合。
10.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述雙氧水發生器還包括自動化控制系統，自動控制系統基于供氣系統發出的氣體流量和/或氣室的壓力信號調節供氣系統向電解槽的供氣，且自動化控制系統基于電解槽中電解液的電導率和/或供液系統的液體流量信號調節供液系統向電解槽供液；H2報警裝置，測定氣體擴散陰極所產生的H2濃度，并在所測定的H2濃度超過安全閾值時發出警報；H2O2儲罐，連接電解槽用于接收由電解槽產生的H2O2。
11.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述供氣系統包括干燥器，用于對氣體進行干燥；流量計，用于控制干燥后氣體的氣體流量。
12.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述供液系統包括軟水設備，用于脫除自來水中的堿土金屬離子，軟水設備為離子交換型軟水器或納濾膜軟水器；電解液儲備罐，電解液儲備罐設有進水口、加料口和出液口，電解液儲備罐進水口與軟水設備的出水口連接，電解液儲備罐進料口用于向電解液儲備罐內添加電解質，電解液儲備罐出液口連接電解槽以向電解槽提供電解液，電解液儲備罐內設有攪拌機以攪拌形成電解液；反應罐，反應罐設有沉淀劑添加口和進液口，反應罐進液口用于向反應罐內添加硫酸鈉粗鹽溶液，反應罐沉淀劑添加口用于向反應罐內添加沉淀劑以沉淀硫酸鈉粗鹽溶液中的Ca2+、Mg2+；澄清罐，澄清罐連接反應罐以接收來自反應罐的反應液，澄清罐還連接絮凝劑提供裝置以向澄清罐內提供絮凝劑；過濾裝置，過濾裝置連接澄清罐以對來自澄清罐的液體進行過濾，得到一次精制的可溶性硫酸鹽溶液。
13.根據權利要求12所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述過濾裝置包括砂濾器，砂濾器連接澄清罐，對來自澄清罐的液體進行粗濾得到粗濾液；α-纖維素助濾劑預涂碳素管過濾器，α-纖維素助濾劑預涂碳素管過濾器連接砂濾器，以對來自砂濾器的粗濾液進行精濾，得到一次精制的硫酸鈉溶液。
14.根據權利要求12所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述供液系統還包括螯合樹脂塔，螯合樹脂塔連接過濾裝置，以對一次精制的可溶性硫酸鹽溶液進行二次精制，得到二次精制的可溶性硫酸鹽溶液。
15.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述電解槽中設置有陽離子交換膜，陽離子交換膜位于陽極和氣體擴散陰極之間。
16.根據權利要求7所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述陽極含有Ir氧化物或Ir與選自Ru、Ta、Pt、Sn中的一種或多種金屬的金屬氧化物混合物，氣體擴散電極負載有催化劑，催化劑為貴金屬類催化劑或碳基催化劑。
17.根據權利要求16所述的一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：所述貴金屬類催化劑為Au-Ni-Pt、Au-Pd、Pt-Hg、Pd-Hg、Pd-Sn、Ag-Pt催化劑中的一種或多種，碳基催化劑為石墨、活性炭、炭黑、碳納米管、石墨烯中的一種或多種。
18.一種權利要求1-17任一項所述的原位生成雙氧水和臭氧的污水深度處理裝置的處理方法，其特征在于包含以下步驟：待處理污水首先進入砂濾池，經過石英砂過濾后的污水進入中間水池，隨后在中間水池出水泵的提升下進入EP氧化池，在臭氧發生器和雙氧水發生器產生的臭氧和雙氧水的共同作用下，對進水中的有機物進行氧化降解，出水進入生化調節池，在生化調節池出水泵的作用下將污水提升至BAC池，污水經活性炭過濾處理，進一步降低出水的有機物濃度，同時過濾和吸附污水中的雜質和部分因臭氧產生的副產物，濾出水進入清水池，在清水池提升泵的作用下將污水排出。
19.根據權利要求18所述的處理方法，其特征在于：所述臭氧發生器中臭氧的單位產量為100-400g/h，雙氧水發生器的單位產量為90-200/h，砂濾池設計流速為5-8m/h，EP好氧池停留時間為100-140min，BAC池接觸時間為30-40min。
發明內容
本發明所要解決的技術問題是提供一種原位生成雙氧水和臭氧的污水深度處理裝置及其方法，通過專用設備原位產生雙氧水和臭氧，在雙氧水和臭氧的協同氧化作用下對污水進行處理，從而去除污水中的難降解有機物，使污水達標排放。
為解決上述技術問題，本發明所采用的技術方案是：一種原位生成雙氧水和臭氧的污水深度處理裝置，其特征在于：包括依次連接的砂濾池、中間水池、EP氧化池、生化調節池、BAC池和清水池，EP氧化池連接有雙氧水發生器、臭氧發生器和臭氧尾氣破壞器。
進一步地，所述中間水池連接有酸加藥管和堿加藥管，生化調節池也連接有酸加藥管和堿加藥管。
進一步地，所述中間水池與EP氧化池的連接管道上設置有中間水池出水泵，生化調節池與BAC池的連接管道上設置有生化調節池出水泵，清水池的底部設置有清水池出水泵。
進一步地，所述中間水池與EP氧化池的連接管道上設置有管道混合器，雙氧水發生器出水管路分成兩路分別與管道混合器和EP氧化池連接。
進一步地，所述EP氧化池外側設置有兩端分別與EP氧化池連通的循環管路，循環管路上設置有氣液混合泵，臭氧發生器與氣液混合泵連接。
進一步地，所述EP氧化池底部設置有鈦板曝氣頭，臭氧發生器與EP氧化池內的鈦板曝氣頭連接。
進一步地，所述雙氧水發生器包括電解系統，電解系統包括電解槽和直流電源，電解槽內設置有陽極和氣體擴散陰極，在氣體擴散陰極遠離陽極的一側設置有與氣體擴散陰極相連通的氣室，直流電源的正、負極分別連接陽極和氣體擴散陰極；供氣系統，供氣系統向氣室提供氣體；供液系統，向電解槽提供電解液，電解液為可溶性硫酸鹽溶液。
進一步地，所述供氣系統提供氣體為空氣或氧氣。
進一步地，所述可溶性硫酸鹽包括硫酸鈉、硫酸鉀中的一種或兩種的組合。
進一步地，所述雙氧水發生器還包括自動化控制系統，自動控制系統基于供氣系統發出的氣體流量和/或氣室的壓力信號調節供氣系統向電解槽的供氣，且自動化控制系統基于電解槽中電解液的電導率和/或供液系統的液體流量信號調節供液系統向電解槽供液；H2報警裝置，測定氣體擴散陰極所產生的H2濃度，并在所測定的H2濃度超過安全閾值時發出警報；H2O2儲罐，連接電解槽用于接收由電解槽產生的H2O2。
進一步地，所述供氣系統包括干燥器，用于對氣體進行干燥；流量計，用于控制干燥后氣體的氣體流量。
進一步地，所述供液系統包括軟水設備，用于脫除自來水中的堿土金屬離子，軟水設備為離子交換型軟水器或納濾膜軟水器；電解液儲備罐，電解液儲備罐設有進水口、加料口和出液口，電解液儲備罐進水口與軟水設備的出水口連接，電解液儲備罐進料口用于向電解液儲備罐內添加電解質，電解液儲備罐出液口連接電解槽以向電解槽提供電解液，電解液儲備罐內設有攪拌機以攪拌形成電解液；反應罐，反應罐設有沉淀劑添加口和進液口，反應罐進液口用于向反應罐內添加硫酸鈉粗鹽溶液，反應罐沉淀劑添加口用于向反應罐內添加沉淀劑以沉淀硫酸鈉粗鹽溶液中的Ca2+、Mg2+；澄清罐，澄清罐連接反應罐以接收來自反應罐的反應液，澄清罐還連接絮凝劑提供裝置以向澄清罐內提供絮凝劑；過濾裝置，過濾裝置連接澄清罐以對來自澄清罐的液體進行過濾，得到一次精制的可溶性硫酸鹽溶液。
進一步地，所述過濾裝置包括砂濾器，砂濾器連接澄清罐，對來自澄清罐的液體進行粗濾得到粗濾液；α-纖維素助濾劑預涂碳素管過濾器，α-纖維素助濾劑預涂碳素管過濾器連接砂濾器，以對來自砂濾器的粗濾液進行精濾，得到一次精制的硫酸鈉溶液。
進一步地，所述供液系統還包括螯合樹脂塔，螯合樹脂塔連接過濾裝置，以對一次精制的可溶性硫酸鹽溶液進行二次精制，得到二次精制的可溶性硫酸鹽溶液。
進一步地，所述電解槽中設置有陽離子交換膜，陽離子交換膜位于陽極和氣體擴散陰極之間。
進一步地，所述陽極含有Ir氧化物或Ir與選自Ru、Ta、Pt、Sn中的一種或多種金屬的金屬氧化物混合物，氣體擴散電極負載有催化劑，催化劑為貴金屬類催化劑或碳基催化劑。
進一步地，所述貴金屬類催化劑為Au-Ni-Pt、Au-Pd、Pt-Hg、Pd-Hg、Pd-Sn、Ag-Pt催化劑中的一種或多種，碳基催化劑為石墨、活性炭、炭黑、碳納米管、石墨烯中的一種或多種。
一種原位生成雙氧水和臭氧的污水深度處理裝置的處理方法，其特征在于包含以下步驟：待處理污水首先進入砂濾池，經過石英砂過濾后的污水進入中間水池，隨后在中間水池出水泵的提升下進入EP氧化池，在臭氧發生器和雙氧水發生器產生的臭氧和雙氧水的共同作用下，對進水中的有機物進行氧化降解，出水進入生化調節池，在生化調節池出水泵的作用下將污水提升至BAC池，污水經活性炭過濾處理，進一步降低出水的有機物濃度，同時過濾和吸附污水中的雜質和部分因臭氧產生的副產物，濾出水進入清水池，在清水池提升泵的作用下將污水排出。
進一步地，所述臭氧發生器中臭氧的單位產量為100-400g/h，雙氧水發生器的單位產量為90-200/h，砂濾池設計流速為5-8m/h，EP好氧池停留時間為100-140min，BAC池接觸時間為30-40min。
本發明與現有技術相比，具有以下優點和效果：（1）本發明采用原位產生雙氧水和臭氧，可直接用于污水處理，無需另外準備雙氧水和臭氧，雙氧水和臭氧分別配有專門的投加裝置，可提高兩者在水中的溶解度，增加雙氧水和臭氧的接觸概率，提高羥基自由基的產生率，可將水中部分簡單的有機物氧化為水和二氧化碳，同時還可氧化水中的難生物降解的大分子物質，打破分子鏈，將長鏈大分子氧化成短鏈小分子有機物，同時還可將不可生物降解的有機物轉化為可降解有機物。提高分子極性和親水性，改善生物降解性進而加大對污水中有機污染物的去除率，降低出水有機物濃度。
（2）本發明采用BAC池作為后處理階段，采用高碘值活性炭對EP氧化池出水進行處理，BAC池上層活性炭吸附污水中的臭氧，降低出水中的臭氧的濃度，同時吸附的臭氧會發生分解，為下層活性炭生物降解過程提供氧氣，從而進一步降低出水的有機物含量，活性炭通過其較大的比表面積快速吸附水中溶解的有機物，富集水中微生物，依次進行有機物的吸附和微生物的氧化，微生物的氧化分解恢復了活性炭的吸附能力，使活性炭得以再生，活性炭的吸附使微生物獲得豐富的營養物質，臭氧的分解為微生物提供了氧氣，三者相互促進形成相對穩定的狀態，獲得穩定的處理效果，從而大大延長了活性炭的再生周期，確保了出水的穩定性。吸附在活性炭上的硝化細菌還可將水中的氨氮氧化為硝態氮和亞硝態氮，降低出水的氨氮濃度。
（3）本發明還在EP氧化池前后設置了酸堿的投加裝置，可根據需要改變EP氧化池進出水的pH值，可適應不同水質的污水，增加了設備的適應性。
（4）本發明的雙氧水發生器的各組件整合在一個長方體的集裝箱中，可靈活運輸，即裝即用，快速實現其功能。
（5）本發明采用兩種臭氧投加裝置，分別為鈦板曝氣投加和氣液混合投加，可根據不同需求進行選擇，同時兩種投加裝置互為備用，可避免當一種投加裝置出現問題時設備無法正常運行的狀況。
（發明人：李武林;季獻華;李寬;王辰;田聃;劉鼎;楊宏偉;汪文強;展巨宏;王玉玨）
