公布日：2022.06.10
申請日：2022.03.11
分類號：C02F9/06(2006.01)I;C01D3/14(2006.01)I
摘要
本發明公開了一種用于印染廢水處理中的氯化鈉回收零排放處理方法，包括有預處理，高壓海淡膜裝置，電滲析裝置，海淡膜裝置，微濾系統反應池，微濾膜裝置，加酸，本發明有效的解決電滲析稀鹽水外排的問題，如電滲析稀鹽水外排將造成殘留的氯化鈉浪費，因此發明能回收電滲析稀鹽水，提濃后用微濾裝置和投加氯化鎂溶液(含量7.5％)與復合納米液堿(氫氧化鈣含量25％)后，能夠把高鹽高硅氯化鈉濃水的SiO2下降至20mg/L，解決SiO2堵塞高壓海淡膜的問題，以上步驟循環，實現氯化鈉100％回收利用及廢水零排放。
權利要求書

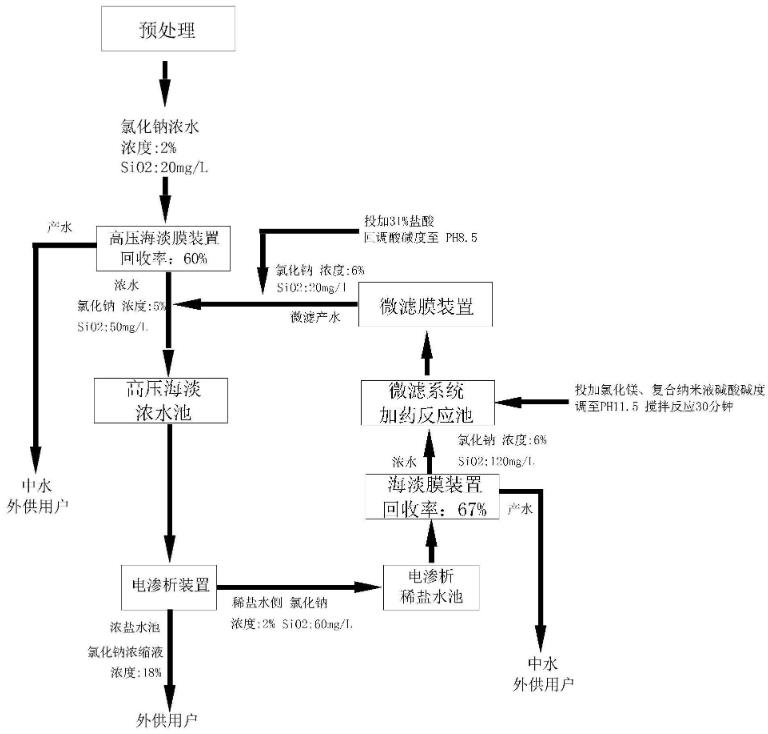

1.一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，包括有以下步驟：a)預處理：將印染廢水經常規污水處理后進行軟化、納濾膜分鹽、低壓海淡膜濃縮處理得出濃度為2％，SiO2為20mg/L的氯化鈉濃水；b)高壓海淡膜裝置：將步驟a)得出濃度為2％，SiO2為20mg/L的氯化鈉濃水進入高壓海淡膜裝置濃縮后得出濃度為5％，SiO2為50mg/L的氯化鈉濃水，其過程中，產水作中水外供；c)電滲析裝置：將經過步驟b)產出的氯化鈉濃水經電滲析裝置濃縮得出濃度為18％的氯化鈉濃縮液并回收至濃鹽水側進行外供，并得出濃度為2％，SiO2為60mg/L的氯化鈉濃水；d)海淡膜裝置：將步驟c)得出的濃度為2％,SiO2為60mg/L的氯化鈉濃水送進海淡膜裝置進行反滲透處理，產水作中水外供并得到濃度為6％，SiO2為120mg/L的氯化鈉濃水；e)微濾系統反應池：將步驟d)得出濃度為6％，SiO2為120mg/L的氯化鈉濃水后進入微濾系統反應池，投加氯化鎂溶液(含量7.5％)與復合納米液堿(氫氧化鈣含量25％)后進行混合攪拌；f)微濾膜裝置：將經步驟e)后的氯化鈉濃水通過微濾膜裝置進行微濾，微濾產水后得出濃度為6％，SiO2為20mg/L的6％氯化鈉濃水；g)加酸：將經步驟f)后的濃度為6％，SiO2為20mg/L的氯化鈉濃水，投加31％鹽酸回調至PH值為8.5，經上述b)至f)步驟循環達到零排。
2.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述a)步驟中常規污水處理為物理處理法、化學處理法、物理化學法、生物處理法的一種或幾種組合。
3.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述b)步驟中,進入高壓海淡膜裝置進行濃縮得出濃度為5％，SiO2為50mg/L的氯化鈉濃水排至高壓海淡水池進行儲存。
4.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述c)步驟中，所述電滲析裝置外部?jī)蓚?cè)分別設置有濃鹽水池與稀鹽水池，進入電滲析裝置二次濃縮得出濃度為18％的氯化鈉濃縮液排至濃鹽水池進行外供，得出濃度為2％，SiO2為60mg/L的氯化鈉濃水排至稀鹽水池儲存。
5.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述d)步驟中，稀鹽水池經加壓泵排入濃度為2％，SiO2為60mg/L的氯化鈉濃水至海淡膜裝置。
6.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述e)步驟中，氯化鎂溶液(含量
7.5％)的投加量為12000mg/L～15000mg/L，復合納米液堿(氫氧化鈣含量25％)的投加量為20000mg/L～25000mg/L混合過程中，采用攪拌器進行攪拌且反應時間為30min，PH值為11.5。
7.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述f)步驟中，加藥混合反應后，濃度為6％的氯化鈉濃水經加壓泵輸送至微濾膜裝置。
8.根據權利要求1所述一種用于印染廢水處理中的氯化鈉回收零排放處理方法，其特征在于，所述g)步驟中，加酸后的氯化鈉濃水依次進入高壓海淡膜裝置與電滲析裝置。
發明內容
本發明的目的在于提供一種用于印染廢水處理中的氯化鈉回收零排放處理方法，已解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于印染廢水處理中的氯化鈉回收零排放處理方法，包括有以下步驟：
預處理：將印染廢水經常規污水處理后進行軟化、納濾膜分鹽、低壓海淡膜濃縮處理得出濃度為2％，SiO2為20mg/L的氯化鈉濃水；
高壓海淡膜裝置：將步驟a)得出濃度為2％，SiO2為20mg/L的氯化鈉濃水進入高壓海淡膜裝置濃縮后得出濃度為5％，SiO2為50mg/L的氯化鈉濃水，其過程中，產水作中水外供；
電滲析裝置：將經過步驟b)產出的氯化鈉濃水經電滲析裝置濃縮得出濃度為18％的氯化鈉濃縮液并回收至濃鹽水側進行外供，并得出濃度為2％，SiO2為60mg/L的氯化鈉濃水；
海淡膜裝置：將步驟c)得出的濃度為2％,SiO2為60mg/L的氯化鈉濃水送進海淡膜裝置進行反滲透處理，產水作中水外供并得到濃度為6％，SiO2為120mg/L的氯化鈉濃水；
e)微濾系統反應池：將步驟d)得出濃度為6％，SiO2為120mg/L的氯化鈉濃水后進入微濾系統反應池，投加氯化鎂溶液(含量7.5％)與復合納米液堿(氫氧化鈣含量25％)后進行混合攪拌；
f)微濾膜裝置：將經步驟e)后的氯化鈉濃水通過微濾膜裝置進行微濾，微濾產水后得出濃度為6％，SiO2為20mg/L的6％氯化鈉濃水；
g)加酸：將經步驟f)后的濃度為6％，SiO2為20mg/L的氯化鈉濃水，投加31％鹽酸回調至PH值為8.5，經上述b)至f)步驟循環達到零排。
優選地，所述a)步驟中常規污水處理為物理處理法、化學處理法、物理化學法、生物處理法的一種或幾種組合。
優選地，所述b)步驟中,進入高壓海淡膜裝置進行濃縮得出濃度為5％，SiO2為50mg/L的氯化鈉濃水排至高壓海淡水池進行儲存。
優選地，所述c)步驟中，所述電滲析裝置外部?jī)蓚?cè)分別設置有濃鹽水池與稀鹽水池，進入電滲析裝置二次濃縮得出濃度為18％的氯化鈉濃縮液排至濃鹽水池進行外供，得出濃度為2％，SiO2為60mg/L的氯化鈉濃水排至稀鹽水池儲存。
優選地，所述d)步驟中，稀鹽水池經加壓泵排入濃度為2％，SiO2為60mg/L的氯化鈉濃水至海淡膜裝置。
優選地，所述e)步驟中，氯化鎂溶液(含量7.5％)的投加量為12000mg/L～15000mg/L，復合納米液堿(氫氧化鈣含量25％)的投加量為20000mg/L～25000mg/L混合過程中，采用攪拌器進行攪拌且反應時間為30min，PH值為11.5。
優選地，所述f)步驟中，加藥混合反應后，濃度為6％的氯化鈉濃水經加壓泵輸送至微濾膜裝置。
優選地，所述g)步驟中，加酸后的氯化鈉濃水依次進入高壓海淡膜裝置與電滲析裝置。
與現有技術相比，本發明的有益效果是,提供了一種用于印染廢水處理中的氯化鈉回收零排放處理方法,解決電滲析稀鹽水外排的問題，如電滲析稀鹽水外排將造成殘留的氯化鈉浪費，因此發明能回收電滲析稀鹽水，提濃后用微濾裝置和投加氯化鎂溶液(含量7.5％)與復合納米液堿(氫氧化鈣含量25％)后，能夠把高鹽高硅氯化鈉濃水的SiO2下降至20mg/L，解決SiO2堵塞高壓海淡膜的問題，按上述b)至f)步驟如此循環，實現氯化鈉100％回收利用及廢水零排放。
（發明人：姚穎;梁躍施;孔柱文;張良軍;區增輝;錢原鉻;林云燁）
