公布日：2022.04.29
申請日：2022.01.28
分類號：C02F9/02(2006.01)I;C02F9/04(2006.01)I
摘要
本發明公開了一種全自動廢水一體化多級處理設備，包括固液分離裝置、油水分離池、沉淀池、曝氣池、支腿、收集池、水泵Ⅰ、水泵Ⅱ、水泵Ⅲ、水泵Ⅳ、污泥泵、進水管、支撐桿、筒體、隔板、底板、連接管Ⅰ、連接管Ⅱ、出水口Ⅱ、軟管、鉛墜球、連接管Ⅲ、連接管Ⅳ、污泥管、凹槽，筒體內部設有三組隔板，三組隔板與筒體之間分別形成油水分離池、沉淀池與曝氣池，油水分離池兩側隔板上設有凹槽，油水分離池一側筒體外側設有收集池。本發明通過設置不同的廢水處理設備，可直接將廢水排入指定處理池中，并且可以根據實際情況啟動不同水泵可將廢水泵入指定處理池中處理，無需逐級流入避免無效處理，降低處理時間，提高處理效率。
權利要求書
1.一種全自動廢水一體化多級處理設備，包括固液分離裝置、油水分離池、沉淀池、曝氣池、支腿、收集池、水泵Ⅰ、水泵Ⅱ、水泵Ⅲ、水泵Ⅳ、污泥泵、進水管、支撐桿、筒體、隔板、底板、連接管Ⅰ、連接管Ⅱ、出水口Ⅱ、軟管、鉛墜球、連接管Ⅲ、連接管Ⅳ、污泥管、凹槽，其特征在于所述筒體內部設有三組隔板，三組隔板與筒體之間分別形成油水分離池、沉淀池與曝氣池，油水分離池兩側隔板上設有凹槽，油水分離池一側筒體外側設有收集池，三組隔板相交處設有支撐桿，支撐桿上方設有固液分離裝置，固液分離裝置上設有進水管，筒體下方設有底板，底板下方設有支腿，所述連接管Ⅰ固定連通油水分離池與沉淀池，連接管Ⅰ上設有水泵Ⅰ，連接管Ⅱ一端連通曝氣池，另一端設有軟管，軟管末端設有鉛墜球，連接管Ⅱ上設有水泵Ⅱ，水泵Ⅱ下方設有出水口Ⅱ，出水口Ⅱ連通連接管Ⅱ，連接管Ⅲ連通曝氣池與油水分離池；連接管Ⅲ上設有水泵Ⅲ，連接管Ⅳ連通收集池與油水分離池，連接管Ⅳ上設有水泵Ⅳ，污泥管固定連通沉淀池，污泥管上設有污泥泵；所述固液分離裝置包括外殼、電機Ⅰ、儲物抽屜、活動軸、固定架、活動板、固定板、限位架Ⅰ、刮板、過濾板、限位架Ⅱ、撥桿、指針、標記點、通孔Ⅰ、連接軸、支撐架Ⅰ、通孔Ⅱ，外殼底部設有固定板，固定板上對應油水分離池、沉淀池與曝氣池分別設有三組通孔Ⅱ，固定板下方固定安裝在支撐桿上，固定板上方活動安裝有活動板，活動板上設有通孔Ⅰ，活動板中心位置設有連接軸，連接軸上活動安裝有支撐架Ⅰ，支撐架Ⅰ固定安裝在外殼內部，活動板上方設有限位架Ⅰ，限位架Ⅰ固定安裝在外殼內部，連接軸末端所設傘齒輪與活動軸一端所設傘齒輪嚙合連接，活動軸另一端設有撥桿，活動軸穿過外殼上預留孔活動安裝在固定架上，固定架固定安裝在外殼上，固定架一側對應通孔Ⅱ設有三個標記點，活動軸上設有指針，外殼上方設有電機Ⅰ，電機Ⅰ一側外殼上連通進水管，電機Ⅰ輸出端上設有刮板，刮板下方設有過濾板，過濾板一側設有限位架Ⅱ，限位架Ⅱ下方設有儲物抽屜，儲物抽屜活動安裝在外殼內部；所述油水分離池包括出水口Ⅰ、電機Ⅱ、導油槽、螺桿、處理箱、出水管、活動擋板、滾輪、浮油清理板、按壓槽、搖柄、除油刮板、吸油布、按壓塊、導向桿、彈簧，油水分離池上方設有浮油清理板，浮油清理板下方開設有按壓槽，浮油清理板一側活動安裝在支撐桿上，另一側設有滾輪，滾輪安裝在電機Ⅱ輸出端，兩側隔板上設有導油槽，導油槽一側設有活動擋板，活動擋板活動安裝在凹槽內，活動擋板兩側活動安裝有導向桿，導向桿上設有彈簧，活動擋板一側設有按壓塊，導油槽一端連通處理箱，導油槽內設有螺桿，螺桿一端活動安裝在導油槽上，另一端活動安裝在處理箱上，螺桿上嚙合安裝有除油刮板，螺桿另一端設有搖柄，處理箱內部設有吸油布，處理箱底部連通出水管，出水管末端設于收集池內,收集池上方設有出水口Ⅰ。
2.根據權利要求1所述的一種全自動廢水一體化多級處理設備，其特征在于所述沉淀池包括電機Ⅲ、鏈條、弧形擋板、橫向支撐架、過濾筒、旋轉軸、儲泥室、弧形限位板、濾箱、限位卡塊、過濾網Ⅰ、活性炭、過濾網Ⅱ、攪拌軸、攪拌葉片，弧形擋板固定安裝在兩隔板之間，沉淀池內設有若干旋轉軸，旋轉軸上設有若干攪拌軸，攪拌軸上設有攪拌葉片，旋轉軸上方活動安裝在橫向支撐架上，橫向支撐架固定安裝在筒體與弧形擋板、弧形擋板與隔板之間，旋轉軸頂部所設鏈輪通過鏈條與電機Ⅲ輸出端所設鏈輪嚙合連接，電機Ⅲ固定安裝在筒體外側，弧形擋板與筒體之間設有過濾筒，過濾筒內部設有弧形限位板，弧形限位板內部活動安裝有濾箱，濾箱外側設有限位卡塊，限位卡塊與弧形限位板卡接限位，濾箱內部設有過濾網Ⅰ與過濾網Ⅱ，過濾網Ⅰ與過濾網Ⅱ之間設有活性炭，沉淀池下方設有儲泥室，儲泥室最低點固定連通污泥管。
3.根據權利要求1所述的一種全自動廢水一體化多級處理設備，其特征在于所述曝氣池包括二級均流板、鼓風機、曝氣管、一級均流板、出氣孔Ⅰ、支撐架Ⅱ、出氣口、出氣孔Ⅱ、出水口Ⅲ，鼓風機固定安裝在筒體外側，鼓風機一端連通曝氣管，曝氣管設于曝氣池底部，曝氣管上設有若干出氣口，出氣口外側設有支撐架Ⅱ，支撐架Ⅱ固定安裝在一級均流板下方，一級均流板上設有若干出氣孔Ⅰ，一級均流板上方設有二級均流板，二級均流板上設有若干出氣孔Ⅱ，二級均流板上方設有出水口Ⅲ，出水口Ⅲ固定連通筒體。
4.根據權利要求1所述的一種全自動廢水一體化多級處理設備，其特征在于所述處理箱底部設有導向斜臺。
5.根據權利要求2所述的一種全自動廢水一體化多級處理設備，其特征在于所述濾箱上方設有把手。
6.根據權利要求1所述的一種全自動廢水一體化多級處理設備，其特征在于所述連接管Ⅱ與出水口Ⅱ上均設有開關閥。
發明內容
本發明的目的是克服現有技術中不足，提供一種全自動廢水一體化多級處理設備，通過設置不同的廢水處理設備，可直接將廢水排入指定處理池中，并且可以根據實際情況啟動不同水泵可將廢水泵入指定處理池中處理，無需逐級流入避免無效處理，降低處理時間，提高處理效率。
為了實現上述目的，本發明采用的技術方案是：

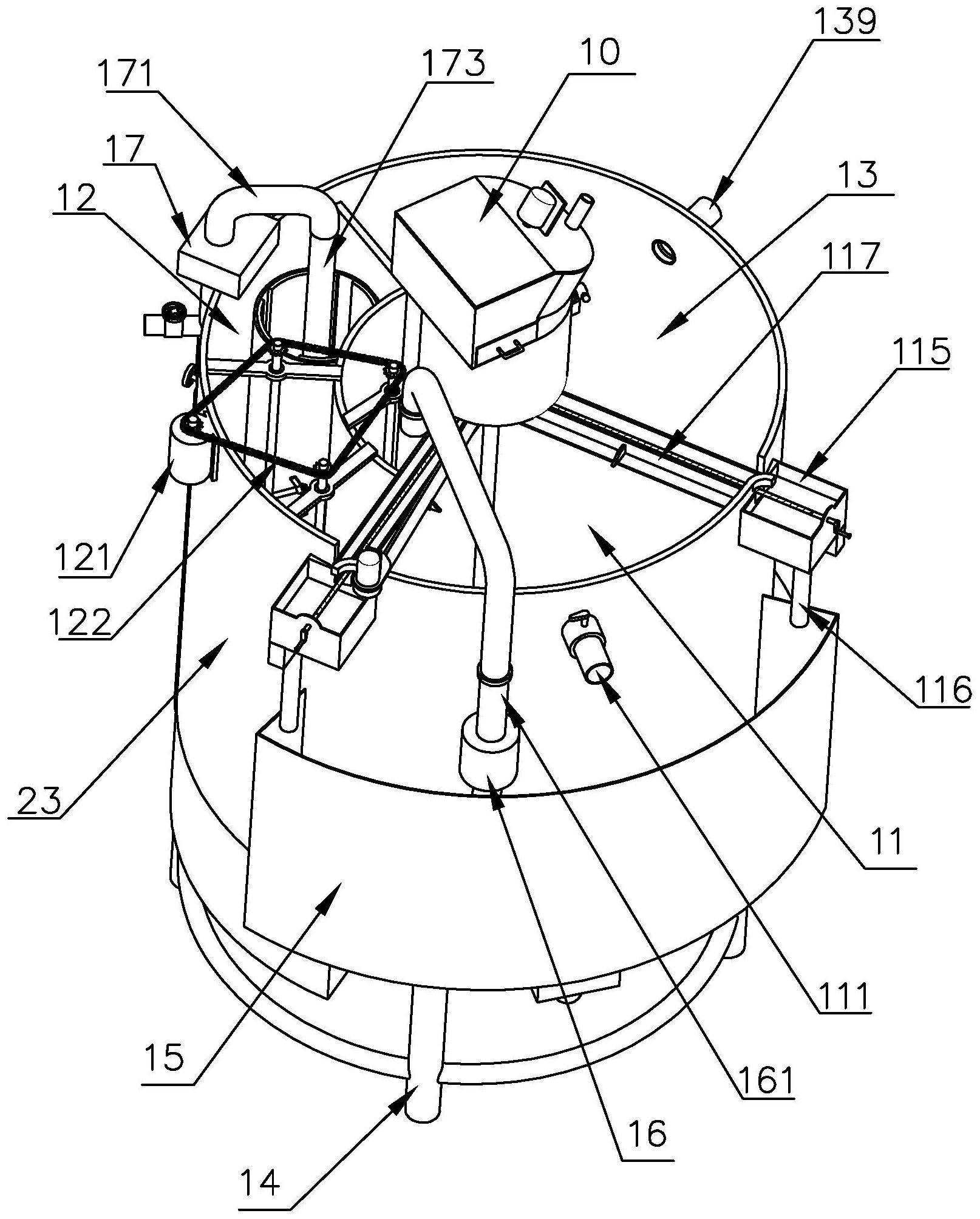

一種全自動廢水一體化多級處理設備，包括固液分離裝置、油水分離池、沉淀池、曝氣池、支腿、收集池、水泵Ⅰ、水泵Ⅱ、水泵Ⅲ、水泵Ⅳ、污泥泵、進水管、支撐桿、筒體、隔板、底板、連接管Ⅰ、連接管Ⅱ、出水口Ⅱ、軟管、鉛墜球、連接管Ⅲ、連接管Ⅳ、污泥管、凹槽，所述筒體內部設有三組隔板，三組隔板與筒體之間分別形成油水分離池、沉淀池與曝氣池，油水分離池兩側隔板上設有凹槽，油水分離池一側筒體外側設有收集池，三組隔板相交處設有支撐桿，支撐桿上方設有固液分離裝置，固液分離裝置上設有進水管，筒體下方設有底板，底板下方設有支腿，所述連接管Ⅰ固定連通油水分離池與沉淀池，連接管Ⅰ上設有水泵Ⅰ，連接管Ⅱ一端連通曝氣池，另一端設有軟管，軟管末端設有鉛墜球，連接管Ⅱ上設有水泵Ⅱ，水泵Ⅱ下方設有出水口Ⅱ，出水口Ⅱ連通連接管Ⅱ，連接管Ⅲ連通曝氣池與油水分離池；連接管Ⅲ上設有水泵Ⅲ，連接管Ⅳ連通收集池與油水分離池，連接管Ⅳ上設有水泵Ⅳ，污泥管固定連通沉淀池，污泥管上設有污泥泵。
所述固液分離裝置包括外殼、電機Ⅰ、儲物抽屜、活動軸、固定架、活動板、固定板、限位架Ⅰ、刮板、過濾板、限位架Ⅱ、撥桿、指針、標記點、通孔Ⅰ、連接軸、支撐架Ⅰ、通孔Ⅱ，外殼底部設有固定板，固定板上對應油水分離池、沉淀池與曝氣池分別設有三組通孔Ⅱ，固定板下方固定安裝在支撐桿上，固定板上方活動安裝有活動板，活動板上設有通孔Ⅰ，活動板中心位置設有連接軸，連接軸上活動安裝有支撐架Ⅰ，支撐架Ⅰ固定安裝在外殼內部，活動板上方設有限位架Ⅰ，限位架Ⅰ固定安裝在外殼內部，連接軸末端所設傘齒輪與活動軸一端所設傘齒輪嚙合連接，活動軸另一端設有撥桿，活動軸穿過外殼上預留孔活動安裝在固定架上，固定架固定安裝在外殼上，固定架一側對應通孔Ⅱ設有三個標記點，活動軸上設有指針，外殼上方設有電機Ⅰ，電機Ⅰ一側外殼上連通進水管，電機Ⅰ輸出端上設有刮板，刮板下方設有過濾板，過濾板一側設有限位架Ⅱ，限位架Ⅱ下方設有儲物抽屜，儲物抽屜活動安裝在外殼內部。
所述油水分離池包括出水口Ⅰ、電機Ⅱ、導油槽、螺桿、處理箱、出水管、活動擋板、滾輪、浮油清理板、按壓槽、搖柄、除油刮板、吸油布、按壓塊、導向桿、彈簧，油水分離池上方設有浮油清理板，浮油清理板下方開設有按壓槽，浮油清理板一側活動安裝在支撐桿上，另一側設有滾輪，滾輪安裝在電機Ⅱ輸出端，兩側隔板上設有導油槽，導油槽一側設有活動擋板，活動擋板活動安裝在凹槽內，活動擋板兩側活動安裝有導向桿，導向桿上設有彈簧，活動擋板一側設有按壓塊，導油槽一端連通處理箱，導油槽內設有螺桿，螺桿一端活動安裝在導油槽上，另一端活動安裝在處理箱上，螺桿上嚙合安裝有除油刮板，螺桿另一端設有搖柄，處理箱內部設有吸油布，處理箱底部連通出水管，出水管末端設于收集池內,收集池上方設有出水口Ⅰ。
所述沉淀池包括電機Ⅲ、鏈條、弧形擋板、橫向支撐架、過濾筒、旋轉軸、儲泥室、弧形限位板、濾箱、限位卡塊、過濾網Ⅰ、活性炭、過濾網Ⅱ、攪拌軸、攪拌葉片，弧形擋板固定安裝在兩隔板之間，沉淀池內設有若干旋轉軸，旋轉軸上設有若干攪拌軸，攪拌軸上設有攪拌葉片，旋轉軸上方活動安裝在橫向支撐架上，橫向支撐架固定安裝在筒體與弧形擋板、弧形擋板與隔板之間，旋轉軸頂部所設鏈輪通過鏈條與電機Ⅲ輸出端所設鏈輪嚙合連接，電機Ⅲ固定安裝在筒體外側，弧形擋板與筒體之間設有過濾筒，過濾筒內部設有弧形限位板，弧形限位板內部活動安裝有濾箱，濾箱外側設有限位卡塊，限位卡塊與弧形限位板卡接限位，濾箱內部設有過濾網Ⅰ與過濾網Ⅱ，過濾網Ⅰ與過濾網Ⅱ之間設有活性炭，沉淀池下方設有儲泥室，儲泥室最低點固定連通污泥管。
所述曝氣池包括二級均流板、鼓風機、曝氣管、一級均流板、出氣孔Ⅰ、支撐架Ⅱ、出氣口、出氣孔Ⅱ、出水口Ⅲ，鼓風機固定安裝在筒體外側，鼓風機一端連通曝氣管，曝氣管設于曝氣池底部，曝氣管上設有若干出氣口，出氣口外側設有支撐架Ⅱ，支撐架Ⅱ固定安裝在一級均流板下方，一級均流板上設有若干出氣孔Ⅰ，一級均流板上方設有二級均流板，二級均流板上設有若干出氣孔Ⅱ，二級均流板上方設有出水口Ⅲ，出水口Ⅲ固定連通筒體。
優選的，所述處理箱底部設有導向斜臺，引導剩余廢水能夠流入出水管中。
優選的，所述濾箱上方設有把手，便于安裝拆遷。
優選的，所述連接管Ⅱ與出水口Ⅱ上均設有開關閥，可實現兩組管道由一個水泵Ⅱ控制。
本發明與現有技術相比較有益效果表現在：
1)通過設置固液分離裝置完成雜質的初步過濾，在固液分離裝置底部設置三個對應三組處理池的通孔Ⅱ，可通過旋轉撥桿使指針指向?qū)?yīng)標記點從而使廢水落入指定處理池中進行處理，避免多余處理浪費時間，增加成本，并且各處理池之間，均有水泵以及連接管相連通，能夠?qū)崿F(xiàn)廢水的多級處理；
2)通過在油水分離池頂部增設可活動的浮油清理板，將上層浮油刮入到兩側導油槽中，隨后流入處理箱中集中處理，并且可實現溢流廢水的回收；沉淀池中通過增設過濾筒能夠防止在抽取上層清水的過程中抽入沉淀物，曝氣池通過增設兩組均流板，通過將大氣泡均分增加氣體與廢水的接觸面積，從而提高氣液之間的轉換效率，增強曝氣效果。
（發明人：張佃路;鐵良）
