公布日：2022.04.29
申請日：2022.01.29
分類號：C02F9/10(2006.01)I;C02F101/16(2006.01)N;C02F101/34(2006.01)N;C02F103/36(2006.01)N
摘要
本發明提供了一種酚氨廢水處理的水油氨硫渣分離系統和方法，酚氨廢水處理系統包括母液分離槽、氣態物質收集單元、水油氨硫分離單元、水油分離單元和氨硫處理單元，母液分離槽內流動有酚氨廢水，氣態物質收集單元與母液分離槽連通，水油氨硫分離單元與氣態物質收集單元、水油分離單元和氨硫處理單元均連通。酚氨廢水處理方法基于上述酚氨廢水處理系統。本發明基于廢水中水、油、氨、硫等物質不同的物理特性，通過加熱母液分離槽使得酚氨廢水高溫氣化分離，氣態物質收集單元回收氣態物質，水油氨硫分離單元分離水油和氨硫，水油進入水油分離單元回收輕油，氨硫進入電廠鍋爐參與電廠鍋爐燃燒，最終實現水、油、氨、硫、渣徹底分質回收。
權利要求書
1.一種酚氨廢水處理的水油氨硫渣分離方法，其特征在于，包括以下步驟：步驟一、酚氨廢水在母液分離槽內蒸發掉氣態物質，所述氣態物質包括氣態的水、油、氨、硫；焦粉沉積在所述母液分離槽的槽底；步驟二、氣態物質收集單元回收所述氣態物質；步驟三、水油氨硫分離單元將所述氣態物質分離成水油和氨硫；步驟四、從所述水油氨硫分離單元分離出的水油進入水油分離單元進一步處理；步驟五、從所述水油氨硫分離單元分離出的氨硫進入氨硫處理單元進一步處理；水油氨硫渣分離方法使用如下水油氨硫渣分離系統，水油氨硫渣分離系統包括：母液分離槽，所述母液分離槽安裝于封閉式烘干床，所述母液分離槽內流動有酚氨廢水，酚氨廢水在所述母液分離槽內蒸發掉氣態物質之后，焦粉沉積在所述母液分離槽的槽底，所述氣態物質包括氣態的水、油、氨、硫；封閉式烘干床上安裝有多個母液分離槽，每個母液分離槽下方均對應封閉式烘干床的一個火嘴，酚氨廢水從烘干床上端第一個火嘴位置注入母液分離槽，中間母液分離槽通過溢流管連接，直到最下端母液分離槽；氣態物質收集單元，所述氣態物質收集單元與所述母液分離槽連通，所述氣態物質收集單元回收所述氣態物質；水油氨硫分離單元，所述水油氨硫分離單元與所述氣態物質收集單元連通，所述水油氨硫分離單元將所述氣態物質分離成水油和氨硫；水油氨硫分離單元包括水油冷凝模塊和氨硫回收模塊；水油冷凝模塊與水油分離單元連通，氨硫回收模塊與氨硫處理單元連通；水油分離單元，所述水油分離單元連通所述水油氨硫分離單元，從所述水油氨硫分離單元分離出的水油進入所述水油分離單元；氨硫處理單元，所述氨硫處理單元與所述水油氨硫分離單元連通，從所述水油氨去硫分離單元分離出的氨硫進入所述氨硫處理單元。
2.根據權利要求1所述的水油氨硫渣分離方法，其特征在于，所述母液分離槽通過烘干床余熱蒸發所述氣態物質；所述母液分離槽安裝于烘干床；烘干床余熱溫度為150℃‑300℃。
3.根據權利要求2所述的水油氨硫渣分離方法，其特征在于，烘干床上安裝多個所述母液分離槽，相鄰所述母液分離槽之間通過溢流管連通。
4.根據權利要求1所述的水油氨硫渣分離方法，其特征在于，所述氣態物質收集單元為烘干床末端的收集罩。
5.根據權利要求1所述的水油氨硫渣分離方法，其特征在于，所述水油氨硫分離單元包括水油冷凝模塊和氨硫回收模塊；水油冷凝模塊與所述水油分離單元連通，氨硫回收模塊與所述氨硫處理單元連通；所述氣態物質流經水油冷凝模塊將水蒸氣變成水、將氣態油變成液態油，水和液態油流入所述水油分離單元；所述氣態物質中的氨硫經氨硫回收模塊收集進入所述氨硫處理單元。
6.根據權利要求1所述的水油氨硫渣分離方法，其特征在于，水油在所述水油分離單元分離的水、油回收水油罐靜置回收輕油。
7.根據權利要求1所述的水油氨硫渣分離方法，其特征在于，所述酚氨廢水在母液分離槽內蒸發掉氣態物質，包括：母液分離槽通過烘干床余熱蒸發所述氣態物質；所述母液分離槽安裝于烘干床；烘干床余熱溫度為150℃‑300℃。
8.根據權利要求7所述的水油氨硫渣分離方法，其特征在于，所述母液分離槽安裝于烘干床，包括：烘干床上安裝多個所述母液分離槽，相鄰所述母液分離槽之間通過溢流管連通；酚氨廢水從烘干床上端第一個火嘴位置注入第一個所述母液分離槽，中間所述母液分離槽通過溢流管連接，直到最下端所述母液分離槽。
9.根據權利要求1所述的水油氨硫渣分離方法，其特征在于，所述氣態物質收集單元回收所述氣態物質，包括：烘干床余熱加熱所述母液分離槽內酚氨廢水；所述母液分離槽中解離出的氣態油、氣態氨和氣態硫被蒸汽源源不斷地帶入所述氣態物質收集單元；蒸汽和氣態油被所述水油氨硫分離單元冷凝冷卻，氣態氨和氣態硫進入氨硫處理單元。
發明內容
本發明的目的在于提供一種酚氨廢水處理的水油氨硫渣分離系統和方法，母液分離槽用于分離水油氨硫渣，母液分離槽利用封閉式烘干床余熱加熱使得酚氨廢水高溫氣化分離，氣態物質經氣態物質收集單元回收，經水油氨硫分離單元分離的水和油進入水油分離單元靜置回收輕油，經水油氨硫分離單元分離的氨和硫進入電廠鍋爐，氣態氨硫作為助燃風參與電廠鍋爐燃燒，最終實現水、油、氨、硫、渣徹底分質回收。本發明也適用于處理同類有機物、氨氮等有害物質含量高的廢水。
實現本發明目的的技術方案如下：

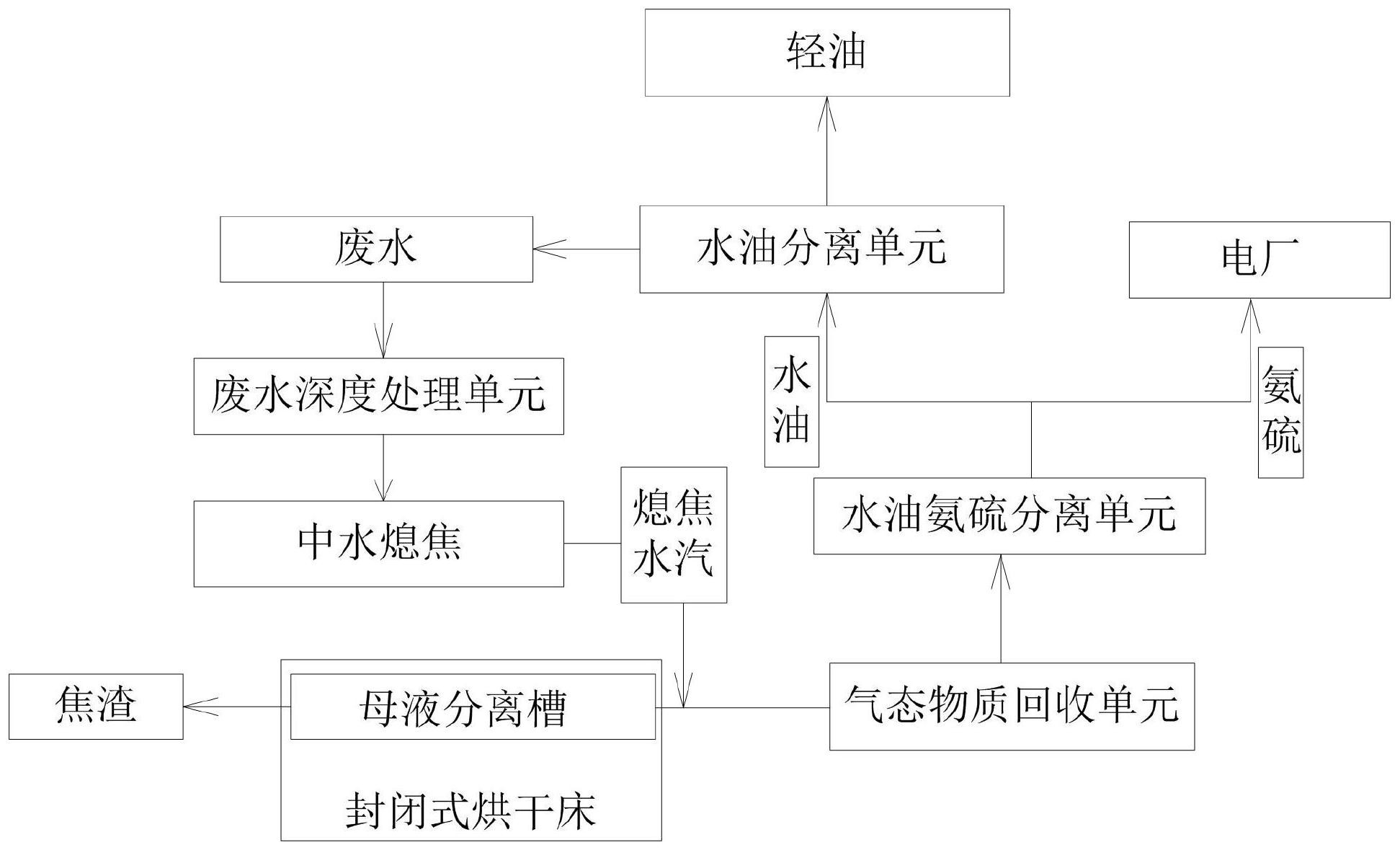

第一方面，提供一種酚氨廢水處理的水油氨硫渣分離系統，包括：
母液分離槽，所述母液分離槽安裝于封閉式烘干床，所述母液分離槽內流動有酚氨廢水，酚氨廢水在所述母液分離槽內蒸發掉氣態物質之后，焦粉沉積在所述母液分離槽的槽底，所述氣態物質包括氣態的水、油、氨、硫；
氣態物質收集單元，所述氣態物質收集單元與所述母液分離槽連通，所述氣態物質收集單元回收所述氣態物質；
水油氨硫分離單元，所述水油氨硫分離單元與所述氣態物質收集單元連通，所述水油氨硫分離單元將所述氣態物質分離成水油和氨硫；
水油分離單元，所述水油分離單元連通所述水油氨硫分離單元，從所述水油氨硫分離單元分離出的水油進入所述水油分離單元；
氨硫處理單元，所述氨硫處理單元與所述水油氨硫分離單元連通，從所述水油氨硫分離單元分離出的氨硫進入所述氨硫處理單元。
基于第一方面，在一種可能的實現方式中，所述母液分離槽通過烘干床余熱蒸發所述氣態物質；所述母液分離槽安裝于烘干床；
烘干床余熱溫度為150℃‑300℃。
基于第一方面，在一種可能的實現方式中，烘干床上安裝多個所述母液分離槽，相鄰所述母液分離槽之間通過溢流管連通。
基于第一方面，在一種可能的實現方式中，所述氣態物質收集單元為烘干床末端的收集罩。
基于第一方面，在一種可能的實現方式中，所述水油氨硫分離單元包括水油冷凝模塊和氨硫回收模塊；水油冷凝模塊與所述水油分離單元連通，氨硫回收模塊與所述氨硫處理單元連通；
所述氣態物質流經水油冷凝模塊將水蒸氣變成水、將氣態油變成液態油，水和液態油流入所述水油分離單元；
所述氣態物質中的氨硫經氨硫回收模塊收集進入所述氨硫處理單元。
基于第一方面，在一種可能的實現方式中，水油在所述水油分離單元分離的水、油回收水油罐靜置回收輕油。
基于第一方面，在一種可能的實現方式中，所述氨硫處理單元包括電廠鍋爐，所述水油氨硫分離單元的氨硫回收模塊分離的氣態氨和氣態硫負壓送入電廠鍋爐，氣態氨和氣態硫作為助燃風參與電廠鍋爐燃燒。
基于第一方面，在一種可能的實現方式中，所述水油分離單元還與廢水深度處理單元連通，廢水經廢水深度處理單元處理后存儲于中水罐，中水罐與封閉式熄焦槽連接。所述水油分離單元經靜置后輕油回收，廢水經廢水深度處理單元處理后中水，全部用于熄焦。
基于第一方面，在一種可能的實現方式中，所述母液分離槽內流動有酚氨廢水；
所述加熱單元用于氣化分離該酚氨廢水，所述母液分離槽高溫使得酚氨廢水高溫氣化成氣態物質；
所述氣態物質收集單元回收氣態物質；
所述母液分離槽內除氣態物質外的液態物質進入所述水油氨硫分離單元，廢液在所述水油氨硫分離單元分離成水和油后進入水油分離單元；
所述水油分離單元內的廢水再次注入母液分離槽。
基于第一方面，在一種可能的實現方式中，所述水油氨硫分離單元包括氨硫分離模塊，所述氨硫分離模塊與所述氣態物質收集單元連通，所述氨硫分離模塊分離氣態物質中的氨和硫。
基于第一方面，在一種可能的實現方式中，所述氨硫處理單元包括：
分離器，氣態物質通過所述分離器分離成水汽和氣態氨硫；
電廠鍋爐，氣態氨硫負壓送入所述電廠鍋爐，氣態氨硫作為助燃風參與鍋爐燃燒。
基于第一方面，在一種可能的實現方式中，還包括：
脫硝單元，所述脫硝單元與所述電廠鍋爐連接，氣態氨硫中的氨在所述電廠鍋爐高溫條件下通過所述脫硝單元脫硝。
基于第一方面，在一種可能的實現方式中，還包括：
脫硫系統，所述脫硫系統與所述電廠鍋爐連接，氣態氨硫中的硫燃燒變成硫化物后隨煙氣進入脫硫系統回收制取硫酸銨。
第二方面，提供了一種酚氨廢水處理的水油氨硫渣分離方法，包括以下步驟：
步驟一、酚氨廢水在母液分離槽內蒸發掉氣態物質，所述氣態物質包括氣態的水、油、氨、硫；焦粉沉積在所述母液分離槽的槽底；
步驟二、氣態物質收集單元回收所述氣態物質；
步驟三、水油氨硫分離單元將所述氣態物質分離成水油和氨硫；
步驟四、從所述水油氨硫分離單元分離出的水油進入水油分離單元進一步處理；
步驟五、從所述水油氨硫分離單元分離出的氨硫進入氨硫處理單元進一步處理。
基于第二方面，在一種可能的實現方式中，所述酚氨廢水在母液分離槽內蒸發掉氣態物質，包括：
母液分離槽通過烘干床余熱蒸發所述氣態物質；
所述母液分離槽安裝于烘干床；
烘干床余熱溫度為150℃‑300℃。
基于第二方面，在一種可能的實現方式中，所述母液分離槽安裝于烘干床，包括：
烘干床上安裝多個所述母液分離槽，相鄰所述母液分離槽之間通過溢流管連通；
酚氨廢水從烘干床上端第一個火嘴位置注入第一個所述母液分離槽，中間所述母液分離槽通過溢流管連接，直到最下端所述母液分離槽。
基于第二方面，在一種可能的實現方式中，所述氣態物質包括氣態的水、油、氨、硫，包括：
所述氣態物質包括水蒸氣、氣態油、氣態硫化物和氣態氨；
所述氣態物質收集單元回收所述氣態物質，包括：
烘干床余熱加熱所述母液分離槽內酚氨廢水；
所述母液分離槽中解離出的氣態油、氣態氨和氣態硫被蒸汽源源不斷地帶入所述氣態物質收集單元；
蒸汽和氣態油被所述水油氨硫分離單元冷凝冷卻，氣態氨和氣態硫進入氨硫處理單元。
基于第二方面，在一種可能的實現方式中，從所述水油氨硫分離單元分離出的水油進入水油分離單元進一步處理，包括：
水油進入所述水油分離單元的沉淀腔，利用密度差原理油浮在上面，進行初步水油分離；
經初步水油分離后的水油流入所述水油分離單元的油水分離腔，油水分離腔內的刮油機構將浮油刮至集油機構。
與現有技術相比，本發明的有益效果是：
本發明的母液分離槽適用于水油氨硫渣分離，母液分離槽利用封閉式烘干床余熱加熱使得酚氨廢水高溫氣化分離，氣態物質經氣態物質收集單元回收，經水油氨硫分離單元分離的水和油進入水油分離單元靜置回收輕油，經水油氨硫分離單元分離的氨和硫進入電廠鍋爐，氣態氨硫作為助燃風參與電廠鍋爐燃燒，最終實現水、油、氨、硫、渣徹底分質回收。
（發明人：宋如昌;李亞軍;劉向明;李新華;李海鵬;姬彥飛;高玉安;宋濤;高宏寅;徐波）
