公布日：2022.04.29
申請日：2022.02.16
分類號：C02F9/04(2006.01)I;C02F1/44(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/66(2006.01)N;C02F5/02(2006.01)N;
C02F5/06(2006.01)N;C02F103/02(2006.01)N
摘要
本發明提供了一種高硬度廢水軟化處理裝置及方法，屬于廢水處理技術領域。本發明所提供的高硬度廢水軟化處理裝置在澄清池的出水槽進口和產水池分別設置加藥裝置，能夠?qū)崿F(xiàn)二次pH值調節，從而更加精確地調節化學軟化部分，且管式超濾裝置的濃水出口與澄清池相連，采用濃水連續回流至澄清池輔助調節的方式立體式地對pH值進行調節，可以稀釋攪拌反應池來水的波動，從而達到輔助調節和穩定pH值的作用，增加化學軟化部分的穩定性，使整個系統更加可靠，優化其耐沖擊能力。
權利要求書

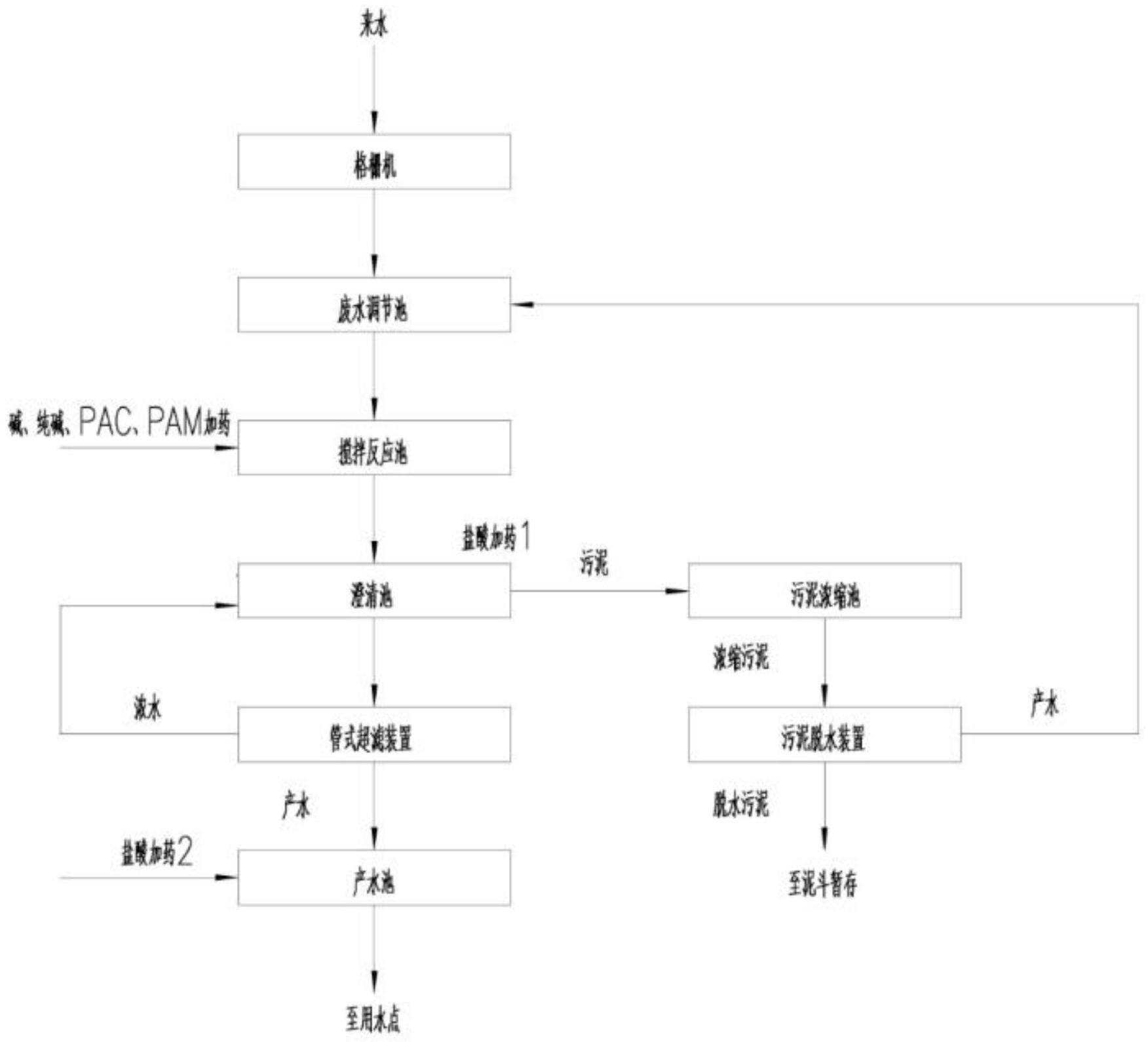

1.一種高硬度廢水軟化處理裝置，其特征在于，包括順次連接的格柵機、廢水調節池、攪拌反應池、澄清池、管式超濾裝置和產水池；所述管式超濾裝置的濃水出口與澄清池相連；還包括第一加藥裝置、第二加藥裝置和第三加藥裝置；所述第一加藥裝置與攪拌反應池相連；所述第二加藥裝置與澄清池的出水槽相連；所述第三加藥裝置與產水池相連；所述高硬度廢水的硬度>500mg/L，堿度>200mg/L，總硅>20mg/L。
2.根據權利要求1所述的高硬度廢水軟化處理裝置，其特征在于，還包括污泥濃縮池和污泥脫水裝置，所述澄清池的排泥口與污泥濃縮池相連，所述污泥濃縮池與污泥脫水裝置相連；所述污泥脫水裝置的出水口與廢水調節池相連。
3.根據權利要求1所述的高硬度廢水軟化處理裝置，其特征在于，所述攪拌反應池為四級攪拌池。
4.根據權利要求1所述的高硬度廢水軟化處理裝置，其特征在于，所述澄清池設置有斜管填料、刮泥裝置和壓力提升裝置；所述澄清池的池體設置有結晶區。
5.根據權利要求1所述的高硬度廢水軟化處理裝置，其特征在于，所述管式超濾裝置設置有自清洗過濾器、管式超濾膜組件、循環提升裝置、加藥裝置和自動化學清洗裝置。
6.根據權利要求5所述的高硬度廢水軟化處理裝置，其特征在于，所述管式超濾膜組件由直徑為6～12mm的超濾膜管組成。
7.利用權利要求1～6任一項所述高硬度廢水軟化處理裝置處理高硬度廢水的方法，其特征在于，包括以下步驟：將高硬度廢水流經格柵機后，進入廢水調節池，進行緩沖調節，得到第一出水；將所述第一出水通入攪拌反應池，通過第一加藥裝置進行加藥，進行沉淀反應，得到含有絮體的第二出水；將所述含有絮體的第二出水通入澄清池，進行沉降，得到沉淀物和第三出水；將所述第三出水通過第二加藥裝置將pH值回調至8～9后，通入管式超濾裝置，進行超濾，得到第四出水和濃水；所述第四出水進入產水池，通過第三加藥裝置進將pH值回調至6～7，輸送至用水點；所述濃水回流至澄清池的進水口。
8.根據權利要求7所述的方法，其特征在于，所述沉淀物通入污泥濃縮池，進行濃縮，所得濃縮物進入污泥脫水裝置，進行脫水，得到污泥產水；所述污泥產水通入廢水調節池。
9.根據權利要求7所述的方法，其特征在于，所述第一加藥裝置所用藥物包括Na2CO3、聚合氯化鋁和聚丙烯酰胺中的一種或幾種，還包括NaOH或Ca(OH)2。
10.根據權利要求7所述的方法，其特征在于，所述第二加藥裝置和第三加藥裝置所用藥物均為鹽酸。
發明內容
本發明的目的在于提供一種高硬度廢水軟化處理裝置及方法，所述高硬度廢水軟化處理裝置能夠適應化學軟化出水水質波動導致的沉淀反應不完全，同時保證系統整體出水的品質和穩定。
為了實現上述發明目的，本發明提供以下技術方案：
本發明提供了一種高硬度廢水軟化處理裝置，包括順次連接的格柵機、廢水調節池、攪拌反應池、澄清池、管式超濾裝置和產水池；所述管式超濾裝置的濃水出口與澄清池相連；還包括第一加藥裝置、第二加藥裝置和第三加藥裝置；所述第一加藥裝置與攪拌反應池相連；所述第二加藥裝置與澄清池的出水槽相連；所述第三加藥裝置與產水池相連；
所述高硬度廢水的硬度>500mg/L，堿度>200mg/L，總硅>20mg/L。
優選的，還包括污泥濃縮池和污泥脫水裝置，所述澄清池的排泥口與污泥濃縮池相連，所述污泥濃縮池與污泥脫水裝置相連；所述污泥脫水裝置的出水口與廢水調節池相連。
優選的，所述攪拌反應池為四級攪拌池。
優選的，所述澄清池設置有斜管填料、刮泥裝置和壓力提升裝置；所述澄清池的池體設置有結晶區。
優選的，所述管式超濾裝置設置有自清洗過濾器、管式超濾膜組件、循環提升裝置、加藥裝置和自動化學清洗裝置。
優選的，所述管式超濾膜組件由直徑為6～12mm的超濾膜管組成。
本發明提供了利用上述技術方案所述高硬度廢水軟化處理裝置處理高硬度廢水的方法，包括以下步驟：
將高硬度廢水流經格柵機后，進入廢水調節池，進行緩沖調節，得到第一出水；
將所述第一出水通入攪拌反應池，通過第一加藥裝置進行加藥，進行沉淀反應，得到含有絮體的第二出水；
將所述含有絮體的第二出水通入澄清池，進行沉降，得到沉淀物和第三出水；
將所述第三出水通過第二加藥裝置將pH值回調至8～9后，通入管式超濾裝置，進行超濾，得到第四出水和濃水；
所述第四出水進入產水池，通過第三加藥裝置進將pH值回調至6～7，輸送至用水點；所述濃水回流至澄清池的進水口。
優選的，所述沉淀物通入污泥濃縮池，進行濃縮，所得濃縮物進入污泥脫水裝置，進行脫水，得到污泥產水；所述污泥產水通入廢水調節池。
優選的，所述第一加藥裝置所用藥物包括Na2CO3、聚合氯化鋁和聚丙烯酰胺中的一種或幾種，還包括NaOH或Ca(OH)2。
優選的，所述第二加藥裝置和第三加藥裝置所用藥物均為鹽酸。
本發明提供了一種高硬度廢水軟化處理裝置，包括順次連接的格柵機、廢水調節池、攪拌反應池、澄清池、管式超濾裝置和產水池；所述管式超濾裝置的濃水出口與澄清池相連；還包括第一加藥裝置、第二加藥裝置和第三加藥裝置；所述第一加藥裝置與攪拌反應池相連；所述第二加藥裝置與澄清池的出水槽相連；所述第三加藥裝置與產水池相連；所述高硬度廢水的硬度>500mg/L，堿度>200mg/L，總硅>20mg/L。
本發明所提供的高硬度廢水軟化處理裝置在澄清池的出水槽進口和產水池分別設置加藥裝置，能夠?qū)崿F(xiàn)二次pH值調節，從而更加精確地調節化學軟化部分，且管式超濾裝置的濃水出口與澄清池相連，采用濃水連續回流至澄清池輔助調節的方式立體式地對pH值進行調節，可以稀釋攪拌反應池來水的波動，從而達到輔助調節和穩定pH值的作用，增加化學軟化部分的穩定性，使整個系統更加可靠，優化其耐沖擊能力，能夠適應化學軟化出水水質波動導致的沉淀反應不完全(現有高密度澄清池為追求池體小而犧牲了停留時間，造成對水質波動的緩沖能力不足)，同時保證系統整體出水的品質和穩定。
本發明提供的高硬度廢水軟化處理裝置能夠采用濃水連續回流至澄清池輔助調節的運行方式，從而解決中空纖維超濾工藝中超濾反洗沖擊的問題，使水的利用率大大提高(中空纖維超濾產生的濃水量很小甚至幾乎沒有，污染物基本全靠反沖洗沖出，反沖洗瞬時流量大、沖擊性強，極易對脆弱的中空纖維膜絲造成損傷，同時浪費大量超濾產水)。
本發明采用管式超濾裝置，納污能力強，且能采用大流量循環的運行方式，進一步降低化學軟化出水可能出現的結垢污堵。
本發明提供的高硬度廢水軟化處理裝置能使高硬度廢水中的硬度、堿度、硅得到有效去除，還能顯著降低懸浮物，僅排放少量化學清洗水，整體回收率大于98％，出水硬度小于30mg/L(以CaCO3計)。
（發明人：蘇戰華）
