公布日：2022.05.27
申請日：2022.03.08
分類號：B01D33/15(2006.01)I;B01D33/46(2006.01)I;C02F9/04(2006.01)I
摘要
本發明公開了一種高回收率生活污水凈化設備，屬于生活污水處理技術領域，包括主體和過濾板，還包括：動力組件、清掃組件、傳動組件一；其中，所述清掃組件包括：伸縮支撐組件、筒體、毛刷、活塞、升降組件；所述動力組件通過伸縮支撐組件帶動所述筒體和毛刷進行轉動，通過所述伸縮支撐組件帶動筒體和毛刷在轉動的同時進行水平移動，所述筒體在移動的同時，通過升降組件驅動所述活塞在所述筒體內部進行滑動，通過所述活塞將筒體內的油脂清理劑擠壓進毛刷內，所述毛刷通過擠料孔將油脂清理劑擠出；同時所述動力組件通過傳動組件一帶動所述過濾板進行轉動；解決了現有污水凈化設備中過濾網易被油脂堵塞的問題。
權利要求書
1.一種高回收率生活污水凈化設備，包括主體和過濾板，所述主體為筒體狀，所述過濾板活動設于所述主體內，所述過濾板上側與所述主體殼壁之間圍成過濾腔，所述主體對應設有進水管，且所述主體的周側設有排污管，其特征在于，還包括：動力組件，所述動力組件包括電機和轉軸，所述電機固定設于所述主體外，所述轉軸一端與所述電機的輸出端連接，所述轉軸的另一端穿插在所述主體內；清掃組件，所述清掃組件與所述轉軸連接，用于對所述過濾板上附著的雜質進行清掃；傳動組件一，所述傳動組件一一端與所述過濾板連接，另一端與所述轉軸連接；其中，所述清掃組件包括：伸縮支撐組件，所述伸縮支撐組件一端與所述轉軸固定連接；筒體，所述筒體與所述支撐組件的另一端固定連接，所述筒體內放置油脂清理劑；毛刷，所述毛刷與所述筒體連接，且所述毛刷與所述筒體之間的連接處設有單向閥一，所述毛刷內側設有空腔，且所述毛刷靠近所述過濾板一側設有若干擠料孔；活塞，所述活塞滑動設于所述筒體內，用于擠壓所述筒體內的油脂清理劑；升降組件，所述升降組件一端與所述轉軸固定連接，且所述升降組件另一端與所述活塞連接；用于驅動所述活塞進行移動；所述動力組件通過伸縮支撐組件帶動所述筒體和毛刷進行轉動，通過所述電機的轉速控制所述伸縮支撐組件的伸縮，通過所述伸縮支撐組件帶動筒體和毛刷在轉動的同時進行水平移動，所述筒體在移動的同時，通過升降組件驅動所述活塞在所述筒體內部進行滑動，通過所述活塞將筒體內的油脂清理劑擠壓進毛刷內，所述毛刷通過擠料孔將油脂清理劑擠出；同時所述動力組件通過傳動組件一帶動所述過濾板進行轉動。
2.根據權利要求1所述的一種高回收率生活污水凈化設備，其特征在于，所述伸縮支撐組件包括：導向桿，所述導向桿一端與所述轉軸固定連接；套桿，所述套桿滑動套設在所述導向桿上，且所述套桿與所述筒體固定連接；防脫塊，所述防脫塊與所述導向桿穿插在所述套桿內的一端固定連接；彈性件一，所述彈性件一設于所述套桿內，且所述彈性件一的兩端分別與所述防脫塊和套桿內壁固定連接。
3.根據權利要求2所述的一種高回收率生活污水凈化設備，其特征在于，所述筒體底側設有單向閥二，所述升降組件包括：驅動桿，所述驅動桿一端與所述轉軸固定連接，所述驅動桿處于所述導向桿遠離所述過濾板的一側，且所述驅動桿遠離所述轉軸一端逐漸向下傾斜；連接桿，所述連接桿一端與所述驅動桿滑動連接，所述連接桿的另一端穿插在所述筒體內，且與所述活塞固定連接。
4.根據權利要求1所述的一種高回收率生活污水凈化設備，其特征在于，所述傳動組件一包括：固定桿，所述固定桿一端與所述轉軸的周側固定連接；齒輪一，所述齒輪一與所述固定桿固定連接；齒輪二，所述齒輪二固定設在所述過濾板中部，且所述齒輪二與所述齒輪一嚙合；保護殼，所述保護殼固定設在所述過濾板上，且所述固定桿、齒輪一和齒輪二處于所述保護殼內，所述轉軸活動穿過所述保護殼。
5.根據權利要求4所述的一種高回收率生活污水凈化設備，其特征在于，所述主體內固定設有隔板，所述隔板設于所述過濾板遠離所述凈化腔的一側，且所述隔板中部對應設有通水孔一，所述轉軸一端同時活動穿過所述齒輪二、過濾板和通水孔一，且固定連接有處理箱，所述處理箱設有處理劑進料管，所述處理箱的底側設有排水控制閥，所述處理箱對應設有混料機構，所述主體內的底側設有收集槽。
6.根據權利要求5所述的一種高回收率生活污水凈化設備，其特征在于，所述處理箱對應設有通水孔二，且所述處理箱的通水孔處設有密封墊一，所述密封墊一與所述隔板之間密封接觸，所述混料機構包括：驅動組件一，所述驅動組件設于所述處理箱內的兩側；傳動箱，所述傳動箱固定設在所述處理箱外的底側兩端；攪拌葉，所述攪拌葉設于所述處理箱內，用于攪拌所述處理箱內的物料支撐桿，所述支撐桿一端活動穿插在所述處理箱內，且與所述攪拌葉連接，所述支撐桿與穿過所述處理箱的殼壁之間密封連接，所述支撐桿的另一端穿插在所述傳動箱內；通氣管，所述通氣管的兩端分別與所述處理箱和傳動箱連接；驅動組件二，所述驅動組件二設于所述傳動箱內，且與所述傳動箱連接；用于驅動所述攪拌葉進行上下移動。
7.根據權利要求6所述的一種高回收率生活污水凈化設備，其特征在于，所述驅動組件一包括：滑塊一，所述滑塊一滑動設于所述處理箱內的兩側；彈性件二，所述彈性件二一端與所述滑塊一連接，所述彈性件二的另一端與所述處理箱內壁連接。
8.根據權利要求7所述的一種高回收率生活污水凈化設備，其特征在于，所述驅動組件二包括：滑塊二，所述滑塊二滑動設于所述傳動箱內；驅動塊一，所述驅動塊一一端與所述滑塊二之間的相對面固定連接，且所述驅動塊一的另一端傾斜設置；驅動塊二，所述驅動塊二與所述驅動塊一的另一端滑動接觸，且所述驅動塊二與所述驅動塊一的接觸面傾斜設置，所述驅動塊二與所述支撐桿穿插在所述傳動箱內的一端固定連接；彈性件三，所述彈性件三套設在所述傳動箱內的支撐桿上，且所述彈性件三的兩端分別與所述驅動塊二和傳動箱內壁連接。
發明內容
本發明的目的在于提供一種高回收率生活污水凈化設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：

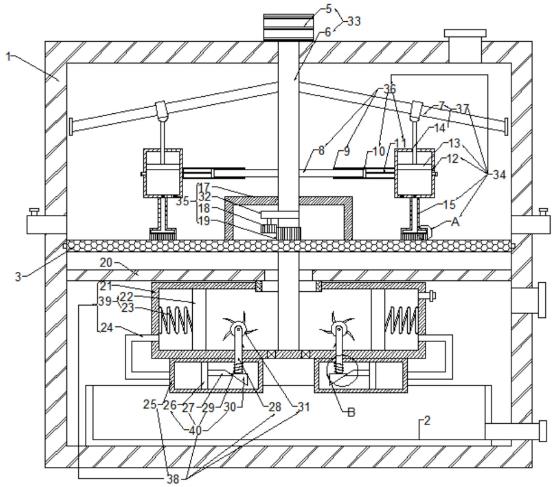

一種高回收率生活污水凈化設備，包括主體和過濾板，所述主體為筒體狀，所述過濾板活動設于所述主體內，所述過濾板上側與所述主體殼壁之間圍成過濾腔，所述主體對應設有進水管，且所述主體的周側設有排污管，還包括：
動力組件，所述動力組件包括電機和轉軸，所述電機固定設于所述主體外，所述轉軸一端與所述電機的輸出端連接，所述轉軸的另一端穿插在所述主體內；
清掃組件，所述清掃組件與所述轉軸連接，用于對所述過濾板上附著的雜質進行清掃；
傳動組件一，所述傳動組件一一端與所述過濾板連接，另一端與所述轉軸連接；
其中，所述清掃組件包括：
伸縮支撐組件，所述伸縮支撐組件一端與所述轉軸固定連接；
筒體，所述筒體與所述支撐組件的另一端固定連接，所述筒體內放置油脂清理劑；
毛刷，所述毛刷與所述筒體連接，且所述毛刷與所述筒體之間的連接處設有單向閥一，所述毛刷內側設有空腔，且所述毛刷靠近所述過濾板一側設有若干擠料孔；
活塞，所述活塞滑動設于所述筒體內，用于擠壓所述筒體內的油脂清理劑；
升降組件，所述升降組件一端與所述轉軸固定連接，且所述升降組件另一端與所述活塞連接；用于驅動所述活塞進行移動；
所述動力組件通過伸縮支撐組件帶動所述筒體和毛刷進行轉動，通過所述電機的轉速控制所述伸縮支撐組件的伸縮，通過所述伸縮支撐組件帶動筒體和毛刷在轉動的同時進行水平移動，所述筒體在移動的同時，通過升降組件驅動所述活塞在所述筒體內部進行滑動，通過所述活塞將筒體內的油脂清理劑擠壓進毛刷內，所述毛刷通過擠料孔將油脂清理劑擠出；同時所述動力組件通過傳動組件一帶動所述過濾板進行轉動。
作為本發明進一步方案：所述伸縮支撐組件包括：
導向桿，所述導向桿一端與所述轉軸固定連接；
套桿，所述套桿滑動套設在所述導向桿上，且所述套桿與所述筒體固定連接；
防脫塊，所述防脫塊與所述導向桿穿插在所述套桿內的一端固定連接；
彈性件一，所述彈性件一設于所述套桿內，且所述彈性件一的兩端分別與所述防脫塊和套桿內壁固定連接。
作為本發明進一步方案：所述筒體底側設有單向閥二，所述升降組件包括：
驅動桿，所述驅動桿一端與所述轉軸固定連接，所述驅動桿處于所述導向桿遠離所述過濾板的一側，且所述驅動桿遠離所述轉軸一端逐漸向下傾斜；
連接桿，所述連接桿一端與所述驅動桿滑動連接，所述連接桿的另一端穿插在所述筒體內，且與所述活塞固定連接。
作為本發明進一步方案：所述傳動組件一包括：
固定桿，所述固定桿一端與所述轉軸的周側固定連接；
齒輪一，所述齒輪一與所述固定桿固定連接；
齒輪二，所述齒輪二固定設在所述過濾板中部，且所述齒輪二與所述齒輪一嚙合；
保護殼，所述保護殼固定設在所述過濾板上，且所述固定桿、齒輪一和齒輪二處于所述保護殼內，所述轉軸活動穿過所述保護殼。
作為本發明進一步方案：所述主體內固定設有隔板，所述隔板設于所述過濾板遠離所述凈化腔的一側，且所述隔板中部對應設有通水孔一，所述轉軸一端同時活動穿過所述齒輪二、過濾板和通水孔一，且固定連接有處理箱，所述處理箱設有處理劑進料管，所述處理箱的底側設有排水控制閥，所述處理箱對應設有混料機構，所述主體內的底側設有收集槽。
作為本發明進一步方案：所述處理箱對應設有通水孔二，且所述處理箱的通水孔處設有密封墊一，所述密封墊一與所述隔板之間密封接觸，所述混料機構包括：
驅動組件一，所述驅動組件設于所述處理箱內的兩側；
傳動箱，所述傳動箱固定設在所述處理箱外的底側兩端；
攪拌葉，所述攪拌葉設于所述處理箱內，用于攪拌所述處理箱內的物料
支撐桿，所述支撐桿一端活動穿插在所述處理箱內，且與所述攪拌葉連接，所述支撐桿與穿過所述處理箱的殼壁之間密封連接，所述支撐桿的另一端穿插在所述傳動箱內；
通氣管，所述通氣管的兩端分別與所述處理箱和傳動箱連接；
驅動組件二，所述驅動組件二設于所述傳動箱內，且與所述傳動箱連接；用于驅動所述攪拌葉進行上下移動。
作為本發明進一步方案：所述驅動組件一包括：
滑塊一，所述滑塊一滑動設于所述處理箱內的兩側；
彈性件二，所述彈性件二一端與所述滑塊一連接，所述彈性件二的另一端與所述處理箱內壁連接。
作為本發明進一步方案：所述驅動組件二包括：
滑塊二，所述滑塊二滑動設于所述傳動箱內；
驅動塊一，所述驅動塊一一端與所述滑塊二之間的相對面固定連接，且所述驅動塊一的另一端傾斜設置；
驅動塊二，所述驅動塊二與所述驅動塊一的另一端滑動接觸，且所述驅動塊二與所述驅動塊一的接觸面傾斜設置，所述驅動塊二與所述支撐桿穿插在所述傳動箱內的一端固定連接；
彈性件三，所述彈性件三套設在所述傳動箱內的支撐桿上，且所述彈性件三的兩端分別與所述驅動塊二和傳動箱內壁連接。
與現有技術相比，本發明的有益效果是：所述動力組件通過伸縮支撐組件帶動所述筒體和毛刷進行轉動，通過所述電機的轉速控制所述伸縮支撐組件的伸縮，通過所述伸縮支撐組件帶動筒體和毛刷在轉動的同時進行水平移動，所述筒體在移動的同時，通過升降組件驅動所述活塞在所述筒體內部進行滑動，通過所述活塞將筒體內的油脂清理劑擠壓進毛刷內，所述毛刷通過擠料孔將油脂清理劑擠出，從而可使得油脂清理劑與所述過濾板之間進行充分的接觸，通過所述毛刷便于對所述過濾板上附著的油脂進行清理，同時避免所述過濾板表面附著有垃圾；同時所述動力組件通過傳動組件一帶動所述過濾板進行轉動，通過所述過濾板的轉動進一步提高了工作效率；通過轉軸同時帶動處理箱轉動，所述處理箱帶動其內部的污水進行離心轉動，污水可驅動所述滑塊一進行反向移動，通過所述滑塊一可驅動所述處理箱內的氣體進入所述傳動箱內，進入所述傳動箱內的氣體驅動所述驅動組件二帶動攪拌葉進行向上移動，通過所述攪拌葉進一步可對所述處理箱內的污水進行充分?jǐn)嚢�，同時可有效的回收生活廢水。
（發明人：方宇）
