公布日：2022.05.06
申請日：2020.11.06
分類號：C02F9/02(2006.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種含銀電鍍廢水的回收設備，具體涉及廢水回收技術領域，包括混合液箱，混合液箱的頂部固定安裝有過濾管，過濾管的一側固定安裝有清洗機構，混合液箱的底部設有支撐底座，過濾管的一側固定安裝有進料管，混合液箱的一側固定安裝有收料箱。上述方案中，所述濾網、微型氣泵和進料管之間的相互配合，利用濾網可以將雜質顆粒分離出來，利用微型氣泵將顆粒吸進雜質盒內，等待后續進行分類收集；通過抽水泵、三通管和滲透膜之間的相互配合，利用滲透膜的特性，可以將純水與含銀溶液進行分離，達到銀和純水的收集的效果；且通過所述微型水泵和高壓噴頭，可以對濾網進行沖洗，避免濾網堵塞，影響過濾效率。
權利要求書

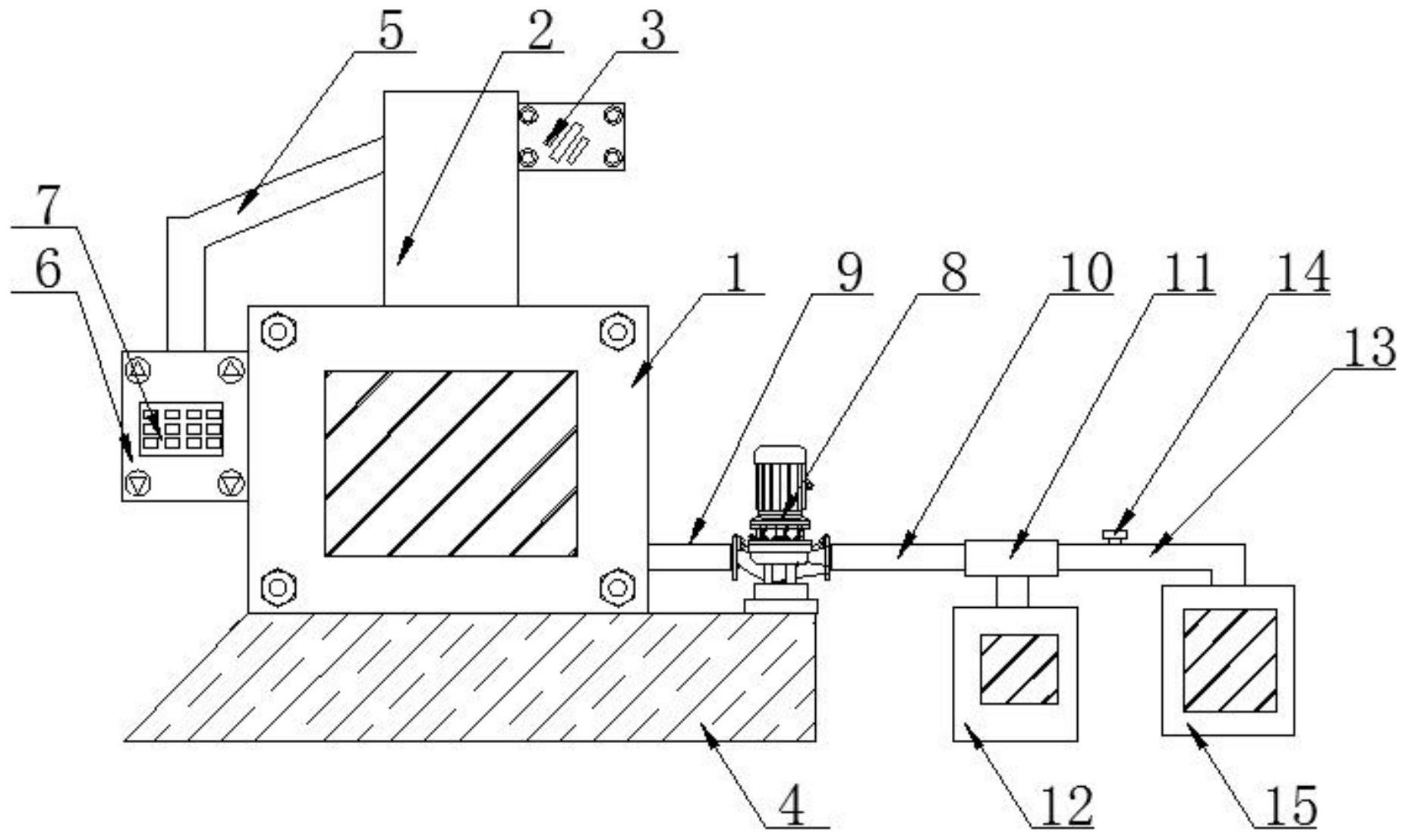

1.一種含銀電鍍廢水的回收設備，包括混合液箱（1），所述混合液箱（1）的頂部固定安裝有過濾管（2），所述過濾管（2）的一側固定安裝有清洗機構（3），所述混合液箱（1）的底部設有支撐底座（4），其特征在于，所述過濾管（2）的一側固定安裝有進料管（5），所述混合液箱（1）的一側固定安裝有收料箱（6），所述收料箱（6）的一側固定安裝有控制器（7），所述支撐底座（4）的頂部固定安裝有抽水泵（8），所述抽水泵（8）的一側固定套接有進水管（9），所述抽水泵（8）的另一側固定安裝有出水管（10），所述出水管（10）的一端連通有三通管（11），所述三通管（11）的一側固定安裝有溶液箱（12），所述三通管（11）的另一側連通有出液管（13），所述出液管（13）的內部設有止回閥（14），所述出液管（13）的一端固定安裝有純水箱（15），所述過濾管（2）的內壁固定安裝有濾網（16），所述三通管（11）的內壁固定安裝有滲透膜（17）。
2.所述清洗機構（3）包括清洗箱（31），所述清洗箱（31）的內部設有微型水泵（32），所述微型水泵（32）的一側固定套接有第一水管（33），所述微型水泵（32）的另一側固定套接有第二水管（34），所述第二水管（34）的一端固定安裝有高壓噴頭（35）。
3.所述收料箱（6）包括箱體（61），所述箱體（61）的內部設有微型氣泵（62），所述微型氣泵（62）的一側固定套接有進氣管（63），所述進氣管（63）的一端固定安裝有雜質盒（64）。
4.根據權利要求1所述的含銀電鍍廢水的回收設備，其特征在于，所述混合液箱（1）內腔的底部設有瓷環和活性炭，所述進料管（5）的一端與收料箱（6）的頂部固定連接。
5.根據權利要求1所述的含銀電鍍廢水的回收設備，其特征在于，所述進水管（9）的一端與混合液箱（1）的一側固定連接，所述溶液箱（12）的內部填充有含銀溶液。
6.根據權利要求1所述的含銀電鍍廢水的回收設備，其特征在于，所述第一水管（33）的一端延伸至蓄水池的內部，所述第二水管（34）的一端貫穿至過濾管（2）的內部。
7.根據權利要求1所述的含銀電鍍廢水的回收設備，其特征在于，所述濾網（16）呈傾斜布置，所述濾網（16）的表面噴涂有防腐漆層。
8.根據權利要求1所述的含銀電鍍廢水的回收設備，其特征在于，所述微型氣泵（62）的另一側設有出氣管，所述出氣管的一端延伸至箱體（61）的外部，所述進氣管（63）的內部設有篩網。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供一種含銀電鍍廢水的回收設備，以解決現有技術的缺少將含銀溶液里面的銀進行收集以及濾網溶液堵塞的問題。
為解決上述技術問題，本發明提供如下技術方案：一種含銀電鍍廢水的回收設備，包括混合液箱，所述混合液箱的頂部固定安裝有過濾管，所述過濾管的一側固定安裝有清洗機構，所述混合液箱的底部設有支撐底座，所述過濾管的一側固定安裝有進料管，所述混合液箱的一側固定安裝有收料箱，所述收料箱的一側固定安裝有控制器，所述支撐底座的頂部固定安裝有抽水泵，所述抽水泵的一側固定套接有進水管，所述抽水泵的另一側固定安裝有出水管，所述出水管的一端連通有三通管，所述三通管的一側固定安裝有溶液箱，所述三通管的另一側連通有出液管，所述出液管的內部設有止回閥，所述出液管的一端固定安裝有純水箱，所述過濾管的內壁固定安裝有濾網，所述三通管的內壁固定安裝有滲透膜。
所述清洗機構包括清洗箱，所述清洗箱的內部設有微型水泵，所述微型水泵的一側固定套接有第一水管，所述微型水泵的另一側固定套接有第二水管，所述第二水管的一端固定安裝有高壓噴頭。
所述收料箱包括箱體，所述箱體的內部設有微型氣泵，所述微型氣泵的一側固定套接有進氣管，所述進氣管的一端固定安裝有雜質盒。
優選地，所述混合液箱內腔的底部設有瓷環和活性炭，所述進料管的一端與收料箱的頂部固定連接。
優選地，所述進水管的一端與混合液箱的一側固定連接，所述溶液箱的內部填充有含銀溶液。
優選地，所述第一水管的一端延伸至蓄水池的內部，所述第二水管的一端貫穿至過濾管的內部。
優選地，所述濾網呈傾斜布置，所述濾網的表面噴涂有防腐漆層。
優選地，所述微型氣泵的另一側設有出氣管，所述出氣管的一端延伸至箱體的外部，所述進氣管的內部設有篩網。
本發明的上述技術方案的有益效果如下：上述方案中，所述濾網、微型氣泵和進料管之間的相互配合，利用濾網可以將雜質顆粒分離出來，利用微型氣泵將顆粒吸進雜質盒內，等待后續進行分類收集；通過抽水泵、三通管和滲透膜之間的相互配合，利用滲透膜的特性，可以將純水與含銀溶液進行分離，達到銀和純水的收集的效果；且通過所述微型水泵和高壓噴頭，可以對濾網進行沖洗，避免濾網堵塞，影響過濾效率。
（發明人：孫瑜）
