公布日：2022.04.29

申請日：2021.11.29

分類號：C02F9/10(2006.01)I;B01D29/64(2006.01)I;B01F27/706(2022.01)I;C02F103/18(2006.01)N;C02F101/10(2006.01)N

摘要

本發明公開了一種基于二氧化硫廢水處理用過濾裝置及其使用方法，包括底板、沉淀罐、處理罐、導料組件、濾網、刮板、清潔輥和驅動組件，底板頂部一側固定連接有沉淀罐，底板頂部且位于沉淀罐的一側固定連接有處理罐，處理罐與沉淀罐之間設有用于抽水的導料組件，處理罐內壁的兩側對稱固定連接有集渣框，本發明結構緊湊，操作簡單便捷，實用性強，通過導料組件可以將沉淀罐內部的廢水抽入處理罐中，從而方便對其進行過濾，通過驅動組件可以帶動往復絲桿和第一攪拌架進行轉動，不僅可以提高廢水與藥劑的混合效果，而且在往復絲桿與齒條的配合下，可以使刮板在濾網上進行往復移動，從而對濾網進行清潔，有利于保持濾網的濾水效果。

權利要求書

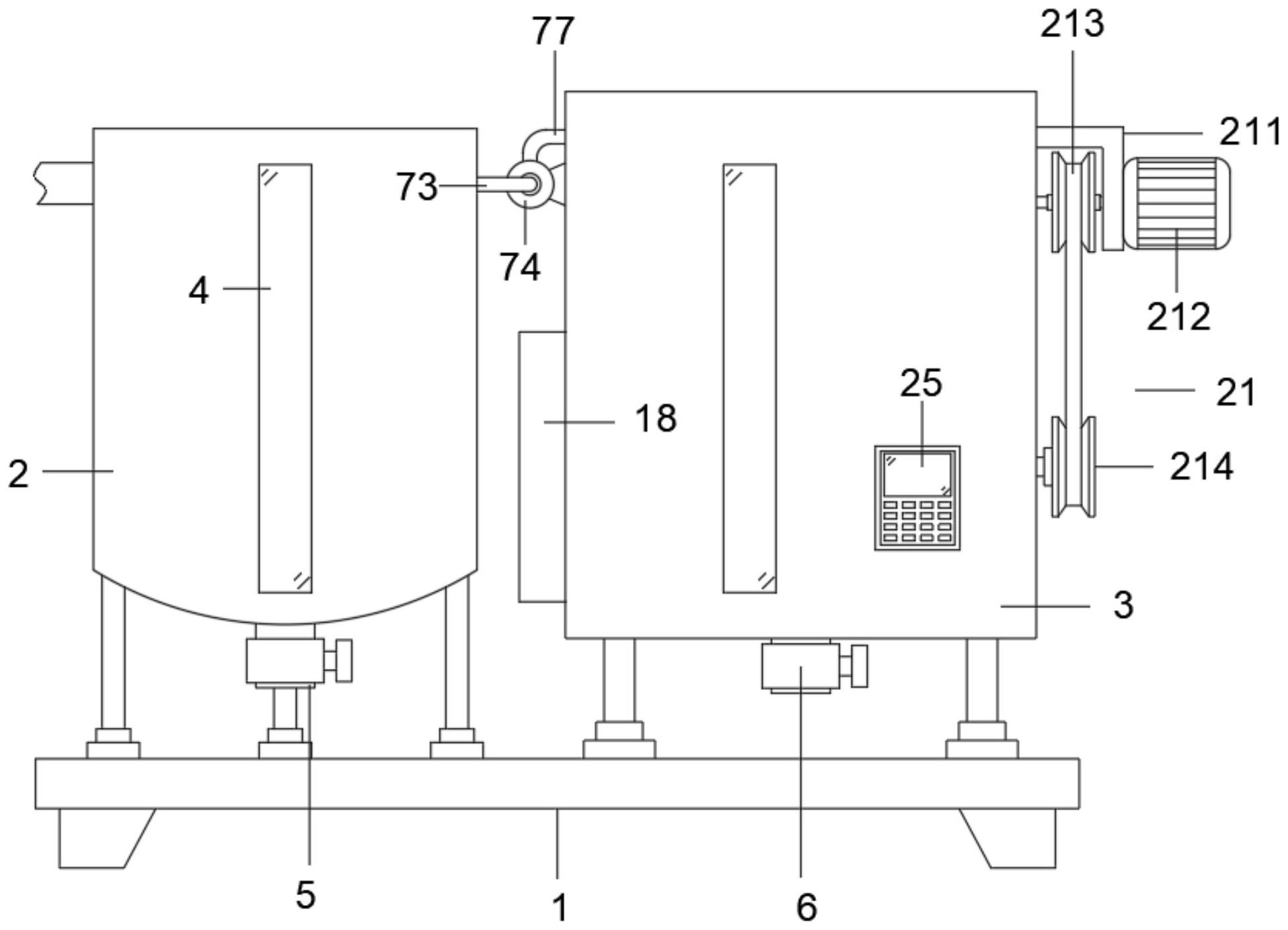

1.一種基于二氧化硫廢水處理用過濾裝置，其特征在于，包括底板(1)、沉淀罐(2)、處理罐(3)、導料組件(7)、濾網(9)、刮板(11)、清潔輥(15)和驅動組件(21)，所述底板(1)頂部一側固定連接有沉淀罐(2)，所述底板(1)頂部且位于沉淀罐(2)的一側固定連接有處理罐(3)，所述處理罐(3)與沉淀罐(2)之間設有用于抽水的導料組件(7)，所述處理罐(3)內壁的兩側對稱固定連接有集渣框(8)，兩個所述集渣框(8)之間固定連接有濾網(9)，所述處理罐(3)內部且位于濾網(9)的上方轉動連接有往復絲桿(10)，所述往復絲桿(10)外部螺紋連接有刮板(11)，所述刮板(11)內部且位于往復絲桿(10)的下方滑動連接有齒條(12)，所述齒條(12)的兩端分別與處理罐(3)內壁的兩側固定連接，所述刮板(11)的底部與濾網(9)的頂部接觸，所述刮板(11)外部對稱固定連接有連接板(13)，兩個所述連接板(13)一側均轉動連接有第一齒輪(14)，所述第一齒輪(14)與齒條(12)嚙合連接，所述第一齒輪(14)遠離連接板(13)的一側均固定連接有清潔輥(15)，所述處理罐(3)內部且位于濾網(9)的下方轉動連接有第一攪拌架(16)，所述處理罐(3)內部且位于第一攪拌架(16)的兩側對稱轉動連接有第二攪拌架(17)，所述處理罐(3)外部設有用于帶動往復絲桿(10)和第一攪拌架(16)轉動的驅動組件(21)，所述處理罐(3)內部開設有安裝腔(22)，所述安裝腔(22)內部等距固定連接有電熱管(23)。

2.根據權利要求1所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述沉淀罐(2)和處理罐(3)內部均鑲嵌有可視玻璃(4)。

3.根據權利要求1所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述沉淀罐(2)和處理罐(3)底部均固定連接有排放管(5)，所述排放管(5)外部均設置有閥門(6)。

4.根據權利要求1所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述導料組件(7)包括豎桿(71)、浮板(72)、水泵(74)和分流管(75)，所述沉淀罐(2)內壁的頂部與底部之間固定連接有豎桿(71)，所述豎桿(71)外部滑動連接有浮板(72)，所述浮板(72)內部固定連接有軟管(73)，且所述軟管(73)的底端延伸至浮板(72)底部，所述處理罐(3)外部且靠近沉淀罐(2)的一側固定連接有水泵(74)，所述軟管(73)遠離浮板(72)的一端延伸至沉淀罐(2)外部且與水泵(74)的輸入端固定連接，所述處理罐(3)內壁的頂部固定連接分流管(75)，所述分流管(75)底部等距固定連接有噴頭(76)，所述水泵(74)的輸出端固定連接有導管(77)，所述導管(77)遠離水泵(74)的一端延伸至處理罐(3)內部且與分流管(75)固定連接。

5.根據權利要求4所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述處理罐(3)外部且位于水泵(74)的下方固定連接有齒輪箱(18)，所述第一攪拌架(16)的一端延伸至齒輪箱(18)內部且固定連接有第二齒輪(19)，所述第二攪拌架(17)的一端延伸至齒輪箱(18)內部且固定連接有第三齒輪(20)，兩個所述第三齒輪(20)均與第二齒輪(19)嚙合連接。

6.根據權利要求4所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述驅動組件(21)包括安裝架(211)、電機(212)、主動皮帶輪(213)和從動皮帶輪(214)，所述處理罐(3)外部且遠離水泵(74)的一側固定連接有安裝架(211)，所述安裝架(211)外部固定連接有電機(212)，所述電機(212)的輸出端貫穿安裝架(211)且固定連接有主動皮帶輪(213)，所述往復絲桿(10)的一端延伸至處理罐(3)外部且與主動皮帶輪(213)的一側固定連接，所述第一攪拌架(16)遠離第二齒輪(19)的一端延伸至處理罐(3)外部且固定連接有從動皮帶輪(214)，所述從動皮帶輪(214)與主動皮帶輪(213)之間通過皮帶傳動連接。

7.根據權利要求1所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述處理罐(3)外部且遠離水泵(74)的一側開設有進料口(24)。

8.根據權利要求3所述的一種基于二氧化硫廢水處理用過濾裝置，其特征在于，所述處理罐(3)外部且遠離進料口(24)的一側固定連接有控制面板(25)，所述閥門(6)、水泵(74)、電機(212)和電熱管(23)均與控制面板(25)電性連接。9.一種基于二氧化硫廢水處理用過濾裝置的使用方法，基于權利要求1‑8中任意一項所述的，其特征在于，包括以下步驟：S1、在使用該設備時，先將廢水導入沉淀罐(2)內部進行沉淀處理，這時浮板(72)帶動軟管(73)在豎桿(71)外部向上滑動，當沉淀罐(2)內部的廢水沉淀完畢后，通過控制面板(25)將設備啟動，這時水泵(74)配合軟管(73)和導管(77)將沉淀罐(2)內部的水抽入分流管(75)中，與此同時，分流管(75)內部的水通過噴頭(76)噴出，當水經過濾網(9)時，其內部的雜質被過濾在濾網(9)頂部，隨著沉淀罐(2)內部水位的下降，浮板(72)帶動軟管(73)在豎桿(71)外部下移，當沉淀罐(2)內部的使抽取完畢后，打開其底部的閥門(6)，從而通過排放管(5)將底部的雜質排出，然后關閉水泵(74)，并向沉淀罐(2)內部再次灌入廢水；S2、通過電機(212)帶動主動皮帶輪(213)進行轉動，這時主動皮帶輪(213)帶動往復絲桿(10)進行轉動，此時往復絲桿(10)上的刮板(11)在其外部與齒條(12)之間滑動，與此同時，刮板(11)帶動連接板(13)和第一齒輪(14)進行移動，第一齒輪(14)移動的過程中在齒條(12)頂部轉動，從而帶動清潔輥(15)進行轉動，這時清潔輥(15)對濾網(9)上的雜質進行清掃，通過刮板(11)可以將清掃后的雜質推入濾網(9)兩側的集渣框(8)中；S3、主動皮帶輪(213)在轉動的過程中帶動從動皮帶輪(214)轉動，這時從動皮帶輪(214)帶動第一攪拌架(16)轉動，第一攪拌架(16)在轉動的過程中帶動第二齒輪(19)進行跟轉，與此同時，第二齒輪(19)帶動其兩側的第三齒輪(20)轉動，第三齒輪(20)在轉動時帶動第二攪拌架(17)進行轉動，這時第一攪拌架(16)和第二攪拌架(17)在處理罐(3)內部進行反向轉動，然后通過進料口(24)向處理罐(3)內部加入氫氧化鈉，這時氫氧化鈉和廢水中的二氧化硫發生反應，從而形成硫酸鹽，通過安裝腔(22)內部的電熱管(23)可以對處理罐(3)內部進行加熱，從而將二氧化硫中的硫酸根去除，當處理罐(3)內部的廢水處理完畢后，打開其底部的閥門(6)，從而通過排放管(5)將其內部的水排出，然后工作人員對集渣框(8)進行清理即可。

發明內容：

本發明的目的就在于為了解決上述問題而提供一種基于二氧化硫廢水處理用過濾裝置及其使用方法，解決了背景技術中提到的問題。

為了解決上述問題，本發明提供了一種技術方案：

一種基于二氧化硫廢水處理用過濾裝置，包括底板、沉淀罐、處理罐、導料組件、濾網、刮板、清潔輥和驅動組件，所述底板頂部一側固定連接有沉淀罐，所述底板頂部且位于沉淀罐的一側固定連接有處理罐，所述處理罐與沉淀罐之間設有用于抽水的導料組件，所述處理罐內壁的兩側對稱固定連接有集渣框，兩個所述集渣框之間固定連接有濾網，所述處理罐內部且位于濾網的上方轉動連接有往復絲桿，所述往復絲桿外部螺紋連接有刮板，所述刮板內部且位于往復絲桿的下方滑動連接有齒條，所述齒條的兩端分別與處理罐內壁的兩側固定連接，所述刮板的底部與濾網的頂部接觸，所述刮板外部對稱固定連接有連接板，兩個所述連接板一側均轉動連接有第一齒輪，所述第一齒輪與齒條嚙合連接，所述第一齒輪遠離連接板的一側均固定連接有清潔輥，所述處理罐內部且位于濾網的下方轉動連接有第一攪拌架，所述處理罐內部且位于第一攪拌架的兩側對稱轉動連接有第二攪拌架，所述處理罐外部設有用于帶動往復絲桿和第一攪拌架轉動的驅動組件，所述處理罐內部開設有安裝腔，所述安裝腔內部等距固定連接有電熱管。

作為優選，所述沉淀罐和處理罐內部均鑲嵌有可視玻璃。

作為優選，所述沉淀罐和處理罐底部均固定連接有排放管，所述排放管外部均設置有閥門。

作為優選，所述導料組件包括豎桿、浮板、水泵和分流管，所述沉淀罐內壁的頂部與底部之間固定連接有豎桿，所述豎桿外部滑動連接有浮板，所述浮板內部固定連接有軟管，且所述軟管的底端延伸至浮板底部，所述處理罐外部且靠近沉淀罐的一側固定連接有水泵，所述軟管遠離浮板的一端延伸至沉淀罐外部且與水泵的輸入端固定連接，所述處理罐內壁的頂部固定連接分流管，所述分流管底部等距固定連接有噴頭，所述水泵的輸出端固定連接有導管，所述導管遠離水泵的一端延伸至處理罐內部且與分流管固定連接。

作為優選，所述處理罐外部且位于水泵的下方固定連接有齒輪箱，所述第一攪拌架的一端延伸至齒輪箱內部且固定連接有第二齒輪，所述第二攪拌架的一端延伸至齒輪箱內部且固定連接有第三齒輪，兩個所述第三齒輪均與第二齒輪嚙合連接。

作為優選，所述驅動組件包括安裝架、電機、主動皮帶輪和從動皮帶輪，所述處理罐外部且遠離水泵的一側固定連接有安裝架，所述安裝架外部固定連接有電機，所述電機的輸出端貫穿安裝架且固定連接有主動皮帶輪，所述往復絲桿的一端延伸至處理罐外部且與主動皮帶輪的一側固定連接，所述第一攪拌架遠離第二齒輪的一端延伸至處理罐外部且固定連接有從動皮帶輪，所述從動皮帶輪與主動皮帶輪之間通過皮帶傳動連接。

作為優選，所述處理罐外部且遠離水泵的一側開設有進料口。

作為優選，所述處理罐外部且遠離進料口的一側固定連接有控制面板，所述閥門、水泵、電機和電熱管均與控制面板電性連接。

一種基于二氧化硫廢水處理用過濾裝置的使用方法，包括以下步驟：

S1、在使用該設備時，先將廢水導入沉淀罐內部進行沉淀處理，這時浮板帶動軟管在豎桿外部向上滑動，當沉淀罐內部的廢水沉淀完畢后，通過控制面板將設備啟動，這時水泵配合軟管和導管將沉淀罐內部的水抽入分流管中，與此同時，分流管內部的水通過噴頭噴出，當水經過濾網時，其內部的雜質被過濾在濾網頂部，隨著沉淀罐內部水位的下降，浮板帶動軟管在豎桿外部下移，當沉淀罐內部的使抽取完畢后，打開其底部的閥門，從而通過排放管將底部的雜質排出，然后關閉水泵，并向沉淀罐內部再次灌入廢水；

S2、通過電機帶動主動皮帶輪進行轉動，這時主動皮帶輪帶動往復絲桿進行轉動，此時往復絲桿上的刮板在其外部與齒條之間滑動，與此同時，刮板帶動連接板和第一齒輪進行移動，第一齒輪移動的過程中在齒條頂部轉動，從而帶動清潔輥進行轉動，這時清潔輥對濾網上的雜質進行清掃，通過刮板可以將清掃后的雜質推入濾網兩側的集渣框中；

S3、主動皮帶輪在轉動的過程中帶動從動皮帶輪轉動，這時從動皮帶輪帶動第一攪拌架轉動，第一攪拌架在轉動的過程中帶動第二齒輪進行跟轉，與此同時，第二齒輪帶動其兩側的第三齒輪轉動，第三齒輪在轉動時帶動第二攪拌架進行轉動，這時第一攪拌架和第二攪拌架在處理罐內部進行反向轉動，然后通過進料口向處理罐內部加入氫氧化鈉，這時氫氧化鈉和廢水中的二氧化硫發生反應，從而形成硫酸鹽，通過安裝腔內部的電熱管可以對處理罐內部進行加熱，從而將二氧化硫中的硫酸根去除，當處理罐內部的廢水處理完畢后，打開其底部的閥門，從而通過排放管將其內部的水排出，然后工作人員對集渣框進行清理即可。

本發明的有益效果是：結構緊湊，操作簡單便捷，實用性強，通過導料組件可以將沉淀罐內部的廢水抽入處理罐中，從而方便對其進行過濾，通過驅動組件可以帶動往復絲桿和第一攪拌架進行轉動，不僅可以提高廢水與藥劑的混合效果，而且在往復絲桿與齒條的配合下，可以使刮板在濾網上進行往復移動，從而對濾網進行清潔，有利于保持濾網的濾水效果。

（發明人：楊雪峰;向明勇;陳源;曾江;霍振軍;湯波;吳恒宇;蔣屹;官仁權）
