公布日：2022.05.27

申請日：2022.03.01

分類號：C02F9/08(2006.01)I;C02F1/32(2006.01)I;C02F1/461(2006.01)I;C02F1/467(2006.01)I;C02F1/72(2006.01)I;C02F101/30(2006.01)N

摘要

本發明提供了一種基于光電芬頓氧化法的廢水處理反應器，反應器本體內沿水流方向依次設置有第一緩沖室、第一反應室、第二緩沖室和第二反應室和反沖室；反沖室通過抽水管外接有磁力水泵，磁力水泵連接有回流攪拌管，回流攪拌管分流并分別通向第一反應室和第二反應室的底部；兩個反應室的底部分別放置有電極組裝籃，電極組裝籃內等間距豎直安裝有成對的陽極板和陰極板，陽極板和陰極板之間均豎直安裝有紫外燈管，反應器本體的頂部分布安裝有電路管，將電源與陽極板、陰極板及紫外燈管相連接。將紫外光與電芬頓系統進行深度耦合，實現高濃度有機廢水中難生物降解有機物的去除，并顯著提高廢水的可生化性。

權利要求書

1.一種基于光電芬頓氧化法的廢水處理反應器，包括反應器本體，所述反應器本體上設置有反應器進水口和反應器出水口，其特征在于：所述反應器本體內沿水流方向依次設置有緩沖室、反應室和反沖室，其中緩沖室和反應室均設置有兩個，依次為第一緩沖室、第一反應室、第二緩沖室和第二反應室；兩個反應室靠近反應器進水口的一面的底部均分布有反應室進水口，兩個反應室靠近反應器出水口的一面的頂部均分布有反應室溢流口；所述反沖室通過抽水管外接有磁力水泵，磁力水泵連接有回流攪拌管，回流攪拌管分流并分別通向第一反應室和第二反應室的底部，且回流攪拌管內的回流出水的方向與反應室水流方向相反；兩個反應室的底部分別放置有電極組裝籃，電極組裝籃上在反應室進水口和反應室溢流口處對應設置有裝籃進水口和裝籃溢流口；電極組裝籃內等間距豎直安裝有成對的陽極板和陰極板，陽極板和陰極板設置有一對以上，所述陽極板和陰極板之間均豎直安裝有紫外燈管，反應器本體的頂部分布安裝有電路管，電路管內穿設有電線，電線將電源與陽極板、陰極板及紫外燈管相連接。

2.根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器，其特征在于：所述回流攪拌管在兩個反應室的陽極板和陰極板之間均分布設置有回流口。

3.根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器，其特征在于：兩個反應室的側面的底部均設置有與外界連通的排空口，排空口上設置有球閥開關。

4.根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器，其特征在于：所述紫外燈管為套有石英管的低壓汞燈或中壓汞燈。

5.根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器，其特征在于：所述裝籃進水口和裝籃溢流口在兩個電極組裝籃的陽極板和陰極板之間均分布設置。

6.根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器，其特征在于：所述陽極板為厚度3～5mm的鐵電極板，陰極板為厚度2mm的不銹鋼電極板，陰極板和陽極板間隔距離為8～12cm。

7.根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器，其特征在于：所述電極組裝籃的兩端設置有提手。

8.一種根據權利要求1所述的基于光電芬頓氧化法的廢水處理反應器的處理方法，其特征在于包括以下步驟：(1)在電極組裝籃內安裝陽極板、陰極板和紫外燈管，將電極組裝籃放入兩個反應室內，將紫外燈管、陽極板和陰極板和電源接好；(2)將廢水的pH值調節為2～5，加入硫酸鈉和過氧化氫，使廢水的電導率≥5.0ms/cm，過氧化氫的濃度為0.1％～1％，混合均勻后，再將廢水從反應器進水口引入反應器內；(3)水路通暢后，開啟紫外燈管、陽極板和陰極板的電源，設置陽極板和陰極板的端電壓為1～3V；(4)廢水經第一緩沖室，從反應器進水口均勻進入第一反應室的陰極板和陽極板之間進行光電芬頓氧化反應處理，一級處理后的廢水經反應室溢流口進入第二緩沖室；(5)反應后的廢水再進入第二反應室進行二級處理；(6)二級處理后的廢水進入反沖室，磁力水泵工作，使其中一部分廢水經回流攪拌管回流進入第一反應室和第二反應室的底部；(7)廢水處理完成后，經反沖室從反應器出水口流出。

9.根據權利要求8所述的基于光電芬頓氧化法的廢水處理反應器的處理方法，其特征在于：通過控制電源實現兩個反應室單獨工作或共同工作。10.根據權利要求8所述的基于光電芬頓氧化法的廢水處理反應器的處理方法，其特征在于：步驟(6)中的回流水的速率為進水流速的3～5倍，回流水的水量為進水水量的四分之一。

發明內容

本發明提供了一種基于光電芬頓氧化法的廢水處理反應器及其處理方法，該廢水處理反應器將紫外光與電芬頓系統進行深度耦合，多種反應過程協同作用實現高濃度有機廢水中難生物降解有機物的去除，并顯著提高廢水的可生化性。

為了解決上述技術問題，本發明的技術方案為：

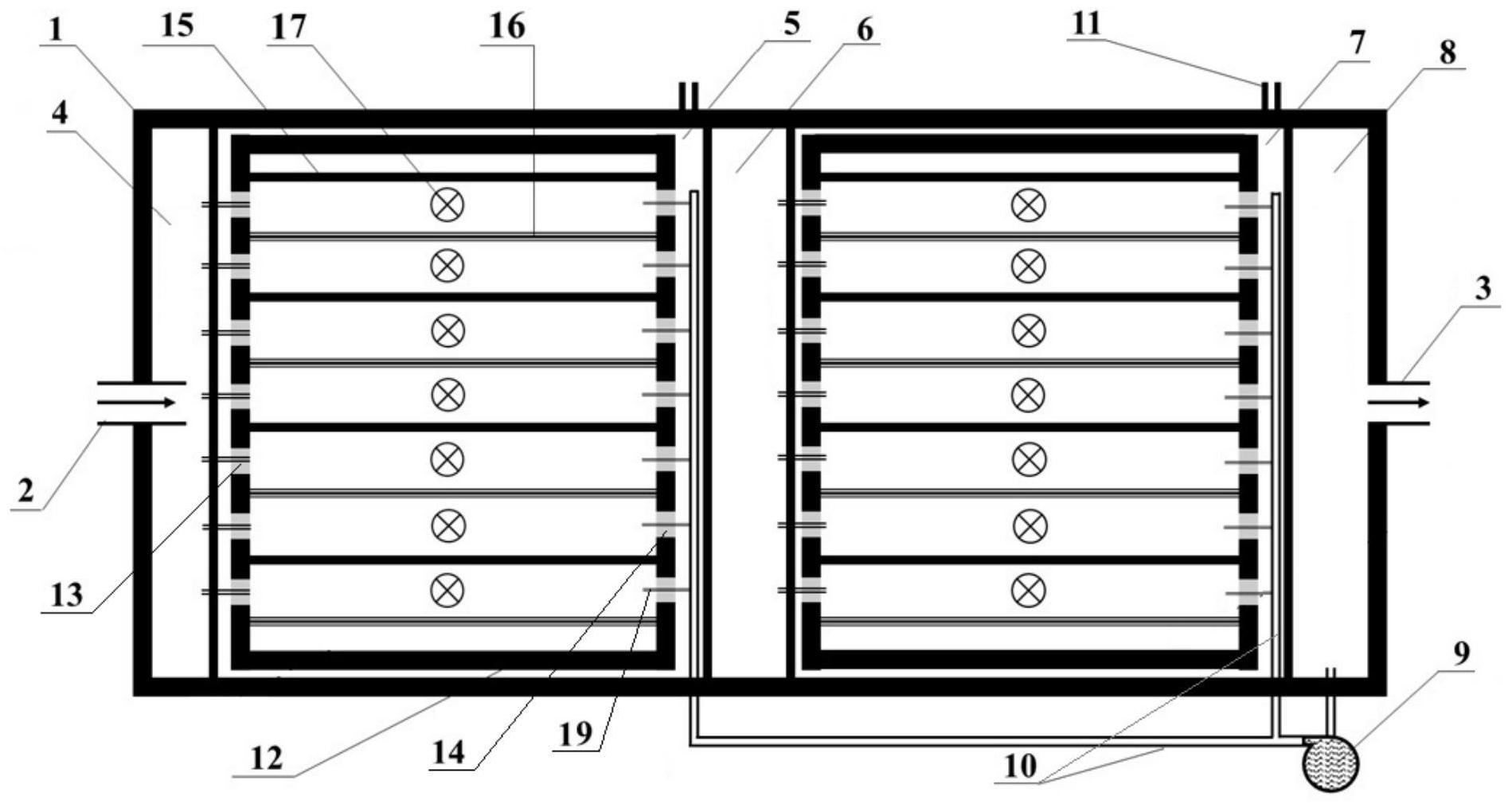

一種基于光電芬頓氧化法的廢水處理反應器，包括反應器本體，所述反應器本體上設置有反應器進水口和反應器出水口，所述反應器本體內沿水流方向依次設置有緩沖室、反應室和反沖室，其中緩沖室和反應室均設置有兩個，依次為第一緩沖室、第一反應室、第二緩沖室和第二反應室；兩個反應室靠近反應器進水口的一面的底部均分布有反應室進水口，兩個反應室靠近反應器出水口的一面的頂部均分布有反應室溢流口；所述反沖室通過抽水管外接有磁力水泵，磁力水泵連接有回流攪拌管，回流攪拌管分流并分別通向第一反應室和第二反應室的底部，且回流攪拌管內的回流出水的方向與反應室水流方向相反；

兩個反應室的底部分別放置有電極組裝籃，電極組裝籃上在反應室進水口和反應室溢流口處對應設置有裝籃進水口和裝籃溢流口；電極組裝籃內等間距豎直安裝有成對的陽極板和陰極板，陽極板和陰極板設置有一對以上，所述陽極板和陰極板之間均豎直安裝有紫外燈管，反應器本體的頂部分布安裝有電路管，電路管內穿設有電線，電線將電源與陽極板、陰極板及紫外燈管相連接。

所述回流攪拌管在兩個反應室的陽極板和陰極板之間均分布設置有回流口。

兩個反應室的側面的底部均設置有與外界連通的排空口，排空口上設置有球閥開關。

所述紫外燈管為套有石英管的低壓汞燈或中壓汞燈。

所述裝籃進水口和裝籃溢流口在兩個電極組裝籃的陽極板和陰極板之間均分布設置。

所述陽極板為厚度3～5mm的鐵電極板，陰極板為厚度2mm的不銹鋼電極板，陰極板和陽極板間隔距離為8～12cm。

所述電極組裝籃的兩端設置有提手。

本發明還提供了一種基于光電芬頓氧化法的廢水處理反應器的處理方法，包括以下步驟：(1)在電極組裝籃內安裝陽極板、陰極板和紫外燈管，將電極組裝籃放入兩個反應室內，將紫外燈管、陽極板和陰極板和電源接好；

(2)將廢水的pH值調節為2～5，并加入硫酸鈉和過氧化氫，使廢水的電導率≥5.0ms/cm，過氧化氫的濃度為0.1％～1％，混合均勻后，再將廢水從反應器進水口引入反應器內；

(3)水路通暢后，開啟紫外燈管、陽極板和陰極板的電源，設置陽極板和陰極板的端電壓為1～3V；

(4)廢水經第一緩沖室，從反應器進水口均勻進入第一反應室的陰極板和陽極板之間進行光電芬頓氧化反應處理，一級處理后的廢水經反應室溢流口進入第二緩沖室；

(5)反應后的廢水再進入第二反應室進行二級處理；

(6)二級處理后的廢水進入反沖室，磁力水泵工作，使其中一部分廢水經回流攪拌管回流進入第一反應室和第二反應室的底部；

(7)廢水處理完成后，經反沖室從反應器出水口流出。

通過控制電源實現兩個反應室單獨工作或共同工作。

步驟(6)中的回流水的速率為進水流速的3～5倍，回流水的水量為進水水量的四分之一。

與現有技術相比，本發明的有益效果是：1、本發明提供的廢水處理反應器將電化學反應與光化學反應進行深度耦合，使兩種有機物降解過程在同一個反應室中協同完成。

2、本發明中將陽極板、陰極板和紫外燈管都安裝在電極組裝籃中，再將電極組裝籃放入反應室內，方便陽極板、陰極板和紫外燈管的定期更換和維修，極大降低反應器的維護保養成本。

3、本發明中通過磁力水泵和回流攪拌管道將反沖室中處理后的一部分廢水回流到第一反應室和第二反應室中，一方面，回流出水與反應室水流方向相反起反沖洗回流攪拌作用，同時充分再利用回流出水中Fe(Ⅲ)和Fe(Ⅱ)，延長了陽極板的使用壽命。另一方面，通過回流出水使廢水能夠在第一反應室和第二反應室中多次降解反應，提高了廢水的可生化性。

4、本發明中兩個反應室既能分別對廢水進行一級處理，也能夠同時對廢水進行兩級處理，同時通過控制廢水在反應器中的停留時間，對廢水進行多次循環處理，能夠適用于不同濃度的廢水的處理。

5、本發明提供的廢水處理反應器可通過調節進水pH值、電流強度、氧化劑和電解質濃度、回流速率等關鍵反應參數，使污水中難生物降解有機物在電化學反應和光化學反應的協同作用下達到最高的降解率，充分提高廢水的可生化性。

（發明人：董偉;李嵐峰;吳天朋）
