公布日：2022.05.17
申請日：2022.03.26
分類號：B01D53/75(2006.01)I;B01D53/78(2006.01)I;B01D53/84(2006.01)I;B01D53/44(2006.01)I;B01D53/40(2006.01)I;B01D53/04(2006.01)I;
B01D53/52(2006.01)I
摘要
本發明公開了一種污水處理廠生物過濾洗滌吸附復合除臭設備，其化學洗滌段包括化學洗滌塔體、噴淋系統、水洗環填料，化學洗滌塔體內部設置有水洗環填料，水洗環填料上方設置有噴淋系統，噴淋系統通過噴淋水泵與循環水箱相連，所述的生物過濾段包括主機本體、生物炭填料和硫化氫填料，主機本體內填充有生物炭填料和硫化氫填料，生物炭填料和硫化氫填料上方設置有噴淋系統，噴淋系統上方設置有除霧器，所述的活性炭吸附段包括活性炭吸附塔體和活性炭，活性炭吸附塔體內設置有活性炭，活性炭吸附段一側還設置有離心風機，所述的離心風機、噴淋水泵均與電控箱連接。本發明結構設計合理，除臭效果好，效率高，實用性強。
權利要求書

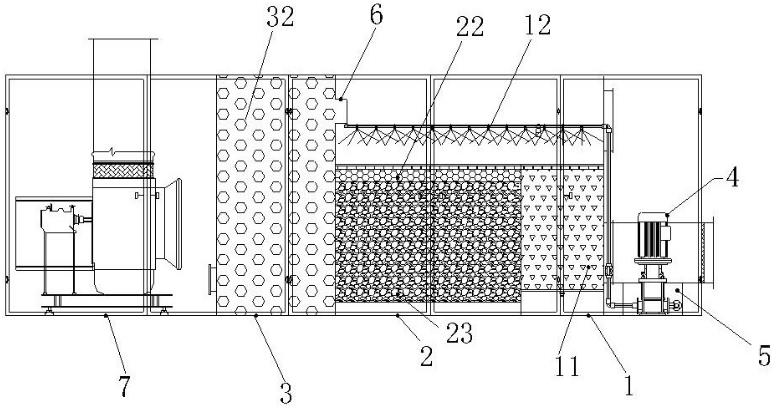

1.污水處理廠生物過濾洗滌吸附復合除臭設備，其特征在于，包括設備主體(A)，所述的設備主體(A)內依次設置有化學洗滌段(1)、生物過濾段(2)和活性炭吸附段(3)，所述的化學洗滌段(1)包括化學洗滌塔體(11)、噴淋系統(12)、水洗環填料(13)，化學洗滌塔體(11)內部設置有水洗環填料(13)，水洗環填料(13)上方設置有噴淋系統(12)，噴淋系統(12)通過噴淋水泵(4)與循環水箱(5)相連，所述的生物過濾段(2)包括主機本體(21)、生物炭填料(22)和硫化氫填料(23)，主機本體(21)內填充有生物炭填料(22)和硫化氫填料(23)，生物炭填料(22)和硫化氫填料(23)上方設置有噴淋系統(12)，噴淋系統(12)上方設置有除霧器(6)，所述的活性炭吸附段(3)包括活性炭吸附塔體(31)和活性炭(32)，活性炭吸附塔體(31)內設置有活性炭(32)，活性炭吸附段(3)一側還設置有離心風機(7)，所述的離心風機(7)、噴淋水泵(4)均與電控箱連接。
2.根據權利要求1所述的污水處理廠生物過濾洗滌吸附復合除臭設備，其特征在于，所述的化學洗滌塔體(11)包括加稀硫酸的堿吸收塔和加氫氧化鈉的酸吸收塔；堿吸收塔內的加藥箱內每四小時添加一次純次氯酸鈉，再往加藥箱內添加5kg20%濃度的稀硫酸，繼續添加直至調到ph為6；所述的酸吸收塔的加藥箱內添加氫氧化鈉，繼續添加，直至ph值調到11。
3.根據權利要求2所述的污水處理廠生物過濾洗滌吸附復合除臭設備，其特征在于，所述的加藥箱內生物除臭劑和水的比例按照1:500-1000混合，生物除臭劑含乳酸菌、絲狀真菌、酵母菌、光合菌、凝結芽孢桿菌等數十種菌群，對污水處理廠中的136種臭源和112種VOCs分子有針對性的配置，能將臭氣完全無害降解成CO2和水，不僅能除臭還能降解有毒有害氣體。
發明內容
針對現有技術上存在的不足，本發明目的是在于提供一種污水處理廠生物過濾洗滌吸附復合除臭設備，結構設計合理，除臭效果好，效率高，實用性強。
為了實現上述目的，本發明是通過如下的技術方案來實現：污水處理廠生物過濾洗滌吸附復合除臭設備，包括設備主體，所述的設備主體內依次設置有化學洗滌段、生物過濾段和活性炭吸附段，所述的化學洗滌段包括化學洗滌塔體、噴淋系統、水洗環填料，化學洗滌塔體內部設置有水洗環填料，水洗環填料上方設置有噴淋系統，噴淋系統通過噴淋水泵與循環水箱相連，所述的生物過濾段包括主機本體、生物炭填料和硫化氫填料，主機本體內填充有生物炭填料和硫化氫填料，生物炭填料和硫化氫填料上方設置有噴淋系統，噴淋系統上方設置有除霧器，所述的活性炭吸附段包括活性炭吸附塔體和活性炭，活性炭吸附塔體內設置有活性炭，活性炭吸附段一側還設置有離心風機，所述的離心風機、噴淋水泵均與電控箱連接。
作為優選，所述的化學洗滌塔體包括加稀硫酸的堿吸收塔和加氫氧化鈉的酸吸收塔。堿吸收塔內加藥箱內添加純次氯酸鈉（約1kg，每四個小時加一次），再往加藥箱內添加5kg20%濃度的稀硫酸，繼續添加直至調到ph≈6（理論值6kg）；所述的酸吸收塔的加藥箱內添加氫氧化鈉（約1kg），繼續添加，直至ph值調到11。
作為優選，所述的加藥箱內生物除臭劑和水的比例按照1:500-1000混合，生物除臭劑含乳酸菌、絲狀真菌、酵母菌、光合菌、凝結芽孢桿菌等數十種菌群，對污水處理廠中的136種臭源和112種VOCs分子有針對性的配置，能將臭氣完全無害降解成CO2和水，不僅能除臭還能降解有毒有害氣體。
本發明的有益效果：本發明將化學洗滌段、生物過濾段和活性炭吸附段的設備均集成在一個設備內，除臭效果好，效率高，實用性強。
（發明人：王賀;莊玉平）
