公布日：2022.04.26

申請日：2019.04.25

分類號：B01D33/03(2006.01)I;B01D33/54(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I

摘要

本發明公開一種紡織廢水的凈化處理裝置，包括廢水池墩體，所述廢水池墩體的頂部開設有廢水槽，位于所述廢水槽一端的安裝底板通過一轉動筒與一外包框連接，位于所述廢水槽另一端的安裝底板與外包框的另一端搭接，所述外包框內卡合連接有一內包框，所述內包框與外包框之間設置有一吸附板，此吸附板上表面設置有電磁吸附筒，所述若干光桿中的一個光桿頂部固定安裝有第一安裝板，所述第一安裝板的底端固定安裝有電磁鐵，所述電磁鐵與電磁吸附筒相互配合。本發明既方便對外包框內過濾網的拆卸，同時還可以將沉淀在過濾網上的過濾物在傾斜的平面上滑動，便于在過濾網的一端對過濾物進行收集。

權利要求書

1.一種紡織廢水的凈化處理裝置，包括廢水池墩體（1），其特征在于：所述廢水池墩體（1）的頂部開設有廢水槽（2），位于廢水槽（2）兩端的廢水池墩體（1）頂面設置有若干光桿（3），位于廢水槽（2）兩端的廢水池墩體（1）頂面分別固定安裝有一第一電機（5），此第一電機（5）的輸出端連接有一螺紋軸（6），所述光桿（3）和螺紋柱（6）的頂端固定安裝有限位蓋板（34），所述螺紋軸（6）與光桿（3）上均套裝有一L板（4），位于廢水槽（2）兩端的L板（4）下端分別連接有一安裝底板（7），位于所述廢水槽（2）一端的安裝底板（7）通過一轉動筒（14）與一外包框（8）連接，位于所述廢水槽（2）另一端的安裝底板（7）與外包框（8）的另一端搭接，所述外包框（8）內卡合連接有一內包框（9），所述內包框（9）內活動連接有一活動板（10），此活動板（10）上安裝有過濾網（11）；所述內包框（9）與外包框（8）之間設置有一吸附板（12），此吸附板（12）上表面設置有電磁吸附筒（13），所述若干光桿（3）中的一個光桿（3）頂部固定安裝有第一安裝板（15），所述第一安裝板（15）的底端固定安裝有電磁鐵，所述電磁鐵與電磁吸附筒（13）相互配合；所述第一安裝板（15）的側壁固定安裝有第二安裝板（16），此第二安裝板（16）相背于光桿（3）的一端固定安裝有一電機固定板（17），所述電機固定板（17）上安裝有一第二電機（19），所述第二電機（19）的輸出端連接有一半齒輪（21），所述電機固定板（17）底部安裝有一振動固定板（25），所述振動固定板（25）上開有若干通孔，此若干通孔內分別插接有振動桿（24），所述振動桿（24）上端連接有一第三安裝板（23），此振動桿（24）下端固定安裝有底筒（27），所述第三安裝板（23）上豎直設置有一齒條板（20），此齒條板（20）內壁均勻設置有齒條（22），所述半齒輪（21）嵌入齒條板（20）內，并與齒條板（20）的齒條（22）嚙合，所述底筒（27）的底部固定安裝有永久磁鐵（29），此永久磁鐵（29）與活動板（10）磁性連接；所述第二安裝板（16）的側壁固定安裝有連接臂（30），所述連接臂（30）的另一端固定安裝有限位套筒（32），所述限位套筒（32）的內腔活動設置有限位軸（31），所述限位軸（31）與第三安裝板（23）固定連接；所述底筒（27）的側壁上對稱開有兩個滑槽，一底筒限位塊（26）的下端分別嵌入滑槽內，且此底筒限位塊（26）的上端與振動固定板（25）固定連接，所述底筒（27）內設置有彈簧（28），此彈簧（28）的上端與振動固定板（25）連接。

2.根據權利要求1所述的紡織廢水的凈化處理裝置，其特征在于：所述限位軸（31）的頂部固定安裝有限位軸蓋板（33）。

發明內容

本發明的目的是提供一種紡織廢水的凈化處理裝置，該紡織廢水的凈化處理裝置既方便對外包框內過濾網的拆卸，同時還可以將沉淀在過濾網上的過濾物在傾斜的平面上滑動，便于在過濾網的一端對過濾物進行收集。

為達到上述目的，本發明采用的技術方案是：一種紡織廢水的凈化處理裝置，包括廢水池墩體，所述廢水池墩體的頂部開設有廢水槽，位于廢水槽兩端的廢水池墩體頂面設置有若干光桿，位于廢水槽兩端的廢水池墩體頂面分別固定安裝有一第一電機，此第一電機的輸出端連接有一螺紋軸，所述光桿和螺紋柱的頂端固定安裝有限位蓋板，所述螺紋軸與光桿上均套裝有一L板，位于廢水槽兩端的L板下端分別連接有一安裝底板，位于所述廢水槽一端的安裝底板通過一轉動筒與一外包框連接，位于所述廢水槽另一端的安裝底板與外包框的另一端搭接，所述外包框內卡合連接有一內包框，所述內包框內活動連接有一活動板，此活動板上安裝有過濾網；所述內包框與外包框之間設置有一吸附板，此吸附板上表面設置有電磁吸附筒，所述若干光桿中的一個光桿頂部固定安裝有第一安裝板，所述第一安裝板的底端固定安裝有電磁鐵，所述電磁鐵與電磁吸附筒相互配合；所述第一安裝板的側壁固定安裝有第二安裝板，此第二安裝板相背于光桿的一端固定安裝有一電機固定板，所述電機固定板上安裝有一第二電機，所述第二電機的輸出端連接有一半齒輪，所述電機固定板底部安裝有一振動固定板，所述振動固定板上開有若干通孔，此若干通孔內分別插接有振動桿，所述振動桿上端連接有一第三安裝板，此振動桿下端固定安裝有底筒，所述第三安裝板上豎直設置有一齒條板，此齒條板內壁均勻設置有齒條，所述半齒輪嵌入齒條板內，并與齒條板的齒條嚙合，所述底筒的底部固定安裝有永久磁鐵，此永久磁鐵與活動板磁性連接；所述第二安裝板的側壁固定安裝有連接臂，所述連接臂的另一端固定安裝有限位套筒，所述限位套筒的內腔活動設置有限位軸，所述限位軸與第三安裝板固定連接；所述底筒的側壁上對稱開有兩個滑槽，一底筒限位塊的下端分別嵌入滑槽內，且此底筒限位塊的上端與振動固定板固定連接，所述底筒內設置有彈簧，此彈簧的上端與振動固定板連接。

上述技術方案中進一步改進的方案如下：1.上述方案中，所述限位軸的頂部固定安裝有限位軸蓋板。

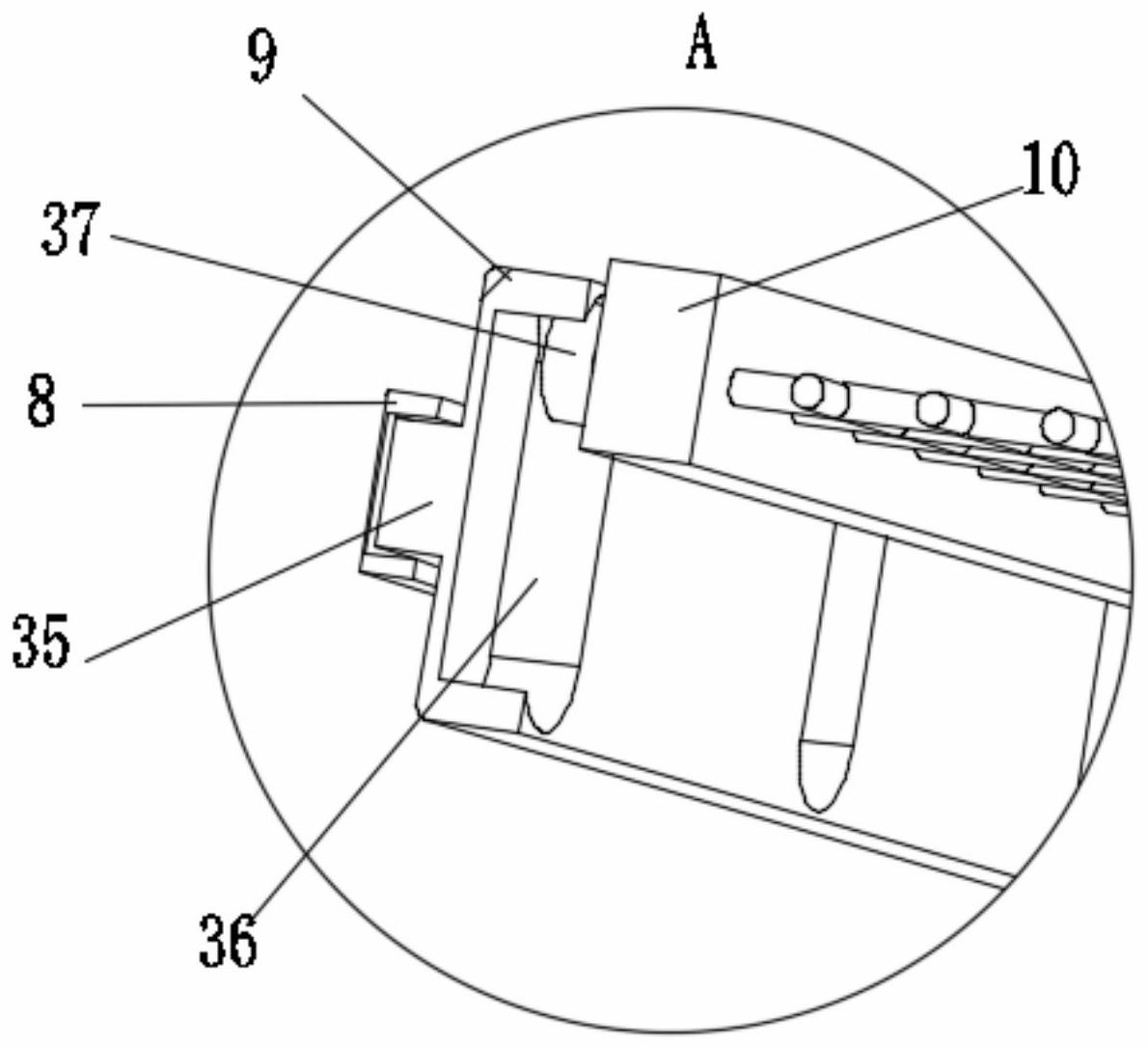

由于上述技術方案的運用，本發明與現有技術相比具有下列優點：1、本發明紡織廢水的凈化處理裝置，其位于廢水槽兩端的廢水池墩體頂面分別固定安裝有一第一電機，此第一電機的輸出端連接有一螺紋軸，所述螺紋軸與光桿上均套裝有一L板，位于廢水槽兩端的L板下端分別連接有一安裝底板，位于所述廢水槽一端的安裝底板通過一轉動筒與一外包框連接，位于所述廢水槽另一端的安裝底板與外包框的另一端搭接，所述外包框內卡合連接有一內包框，所述內包框內活動連接有一活動板，此活動板上安裝有過濾網，通過電機與安裝底板的設置，實現對外包框的上下移動，可以對設置于外包框內的濾網進行更換，以實現對廢水池中水的逐層處理，而無需建造多個處理池對污水進行處理，節約人力和土地資源，而內外包框采用卡接的方式，拆卸靈活方便；另外，其內包框的內壁均勻開設有若干組滑動槽，所述活動板的側壁均勻安裝有若干組滑動凸起，所述滑動凸起與滑動槽滑動配合，安裝有濾網的活動板可以在內包框內上下活動，則在活動板隨著安裝底板上下運動進出廢水槽時，可以在水的作用下上下移動，使濾網與廢水更好的充分接觸，提高對廢水的處理效果。

2、本發明紡織廢水的凈化處理裝置，其位于所述廢水槽一端的安裝底板通過一轉動筒與一外包框連接，位于所述廢水槽另一端的安裝底板與外包框的另一端搭接，所述內包框與外包框之間設置有一吸附板，此吸附板上表面設置有電磁吸附筒，所述若干光桿中的一個光桿頂部固定安裝有第一安裝板，所述第一安裝板的底端固定安裝有電磁鐵，所述電磁鐵與電磁吸附筒相互配合，通過電磁鐵與電磁吸附筒的設置，配合外包框的轉動連接，可以在安裝底板將外包框上移到一定位置時，給電磁鐵通電，使電磁鐵與電磁吸附筒相互配合，使外包框以轉動筒為圓心發生一定角度的轉動，即將外包框的一端抬高，既方便對外包框內過濾網的拆卸，同時還可以將沉淀在過濾網上的過濾物在傾斜的平面上滑動，便于在過濾網的一端對過濾物進行收集。

3、本發明紡織廢水的凈化處理裝置，其若干光桿中的一個光桿頂部連接有一第二安裝板，此第二安裝板相背于光桿的一端固定安裝有一電機固定板，所述電機固定板上安裝有一第二電機，所述第二電機的輸出端連接有一半齒輪，所述電機固定板底部安裝有一振動固定板，所述振動固定板上開有若干通孔，此若干通孔內分別插接有振動桿，所述振動桿上端連接有一第三安裝板，此振動桿下端固定安裝有底筒，所述第三安裝板上豎直設置有一齒條板，此齒條板內壁均勻設置有齒條，所述半齒輪嵌入齒條板內，并與齒條板的齒條嚙合，所述底筒的底部固定安裝有永久磁鐵，此永久磁鐵與活動板磁性連接，通過永久磁鐵與活動板的磁性貼合固定活動板，啟動二號電機，使二號電機帶動半齒輪轉動，通過半齒輪與齒條的嚙合，使第三安裝板上下往復運動，通過第三安裝板的運動，帶動底筒上下往復運動，使底筒帶動活動板上下振動，活動板位于廢水槽中時，通過活動板的振動帶動濾網振動，進一步加大濾網與廢水的接觸面積和反應效果，增強對廢水的處理效率，當活動板向上移除廢水槽時，活動板的振動配合電磁鐵與電磁吸附筒，可以在濾網處于傾斜狀態時，使得沉淀在過濾網上的過濾物在傾斜的平面上更好的向下滑動，便于在過濾網的一端對過濾物進行收集。

4、本發明紡織廢水的凈化處理裝置，其底筒的側壁上對稱開有兩個滑槽，一底筒限位塊的下端分別嵌入滑槽內，且此底筒限位塊的上端與振動固定板固定連接，所述底筒內設置有彈簧，此彈簧的上端與振動固定板連接，彈簧的設置，使得底筒在振動過程中具有一定的柔性緩沖，避免活動板在廢水中振動時，因水的浮力等作用，損害底筒，延長底筒的使用壽命，限位塊的設置，則對彈簧的壓縮量進行限位，保證彈簧的使用壽命；另外，其第二安裝板的側壁固定安裝有連接臂，所述連接臂的另一端固定安裝有限位套筒，所述限位套筒的內腔活動設置有限位軸，所述限位軸與第三安裝板固定連接，所述限位軸的頂部固定安裝有限位軸蓋板，通過限位軸蓋板、限位套筒、限位軸的設置，對三號板運動進行限位，配合滑動凸起與滑動槽的滑動配合，使活動板能夠在內包框的內腔中上下往復運動。

（發明人：張子睿）
