公布日：2022.04.22

申請日：2021.12.29

分類號：C02F9/10(2006.01)I;C02F11/122(2019.01)I;B01D65/08(2006.01)I;B01D65/02(2006.01)I;C02F101/12(2006.01)N

摘要

一種高鹽廢水脫鹽處理系統及方法，屬于高鹽廢水脫鹽技術領域，為了解決利用現有的原水中有機物含量過高，預處理效果不理想，建議加大原水處理力度，或設置超濾等預處理設備；原水中細菌、微生物等經過預處理設施未徹底去除，導致離子交換設備樹脂層細菌及微生物滋生，發生污堵，設備出力下降。通過選用超濾裝置，以壓力為推動力的篩分過程，其孔徑大約在0.001至0.1微米范圍內，對于水中懸浮、固體、膠體、大分子物質、細菌進行去除，對BOD和COD有部分的去除率，反滲透裝置操作簡單，便于自控和維修，運行過程中消耗很少的有機化學藥劑和無機化學藥劑，除濃鹽水和極少量的清洗廢水外不產生其它的廢液。

權利要求書

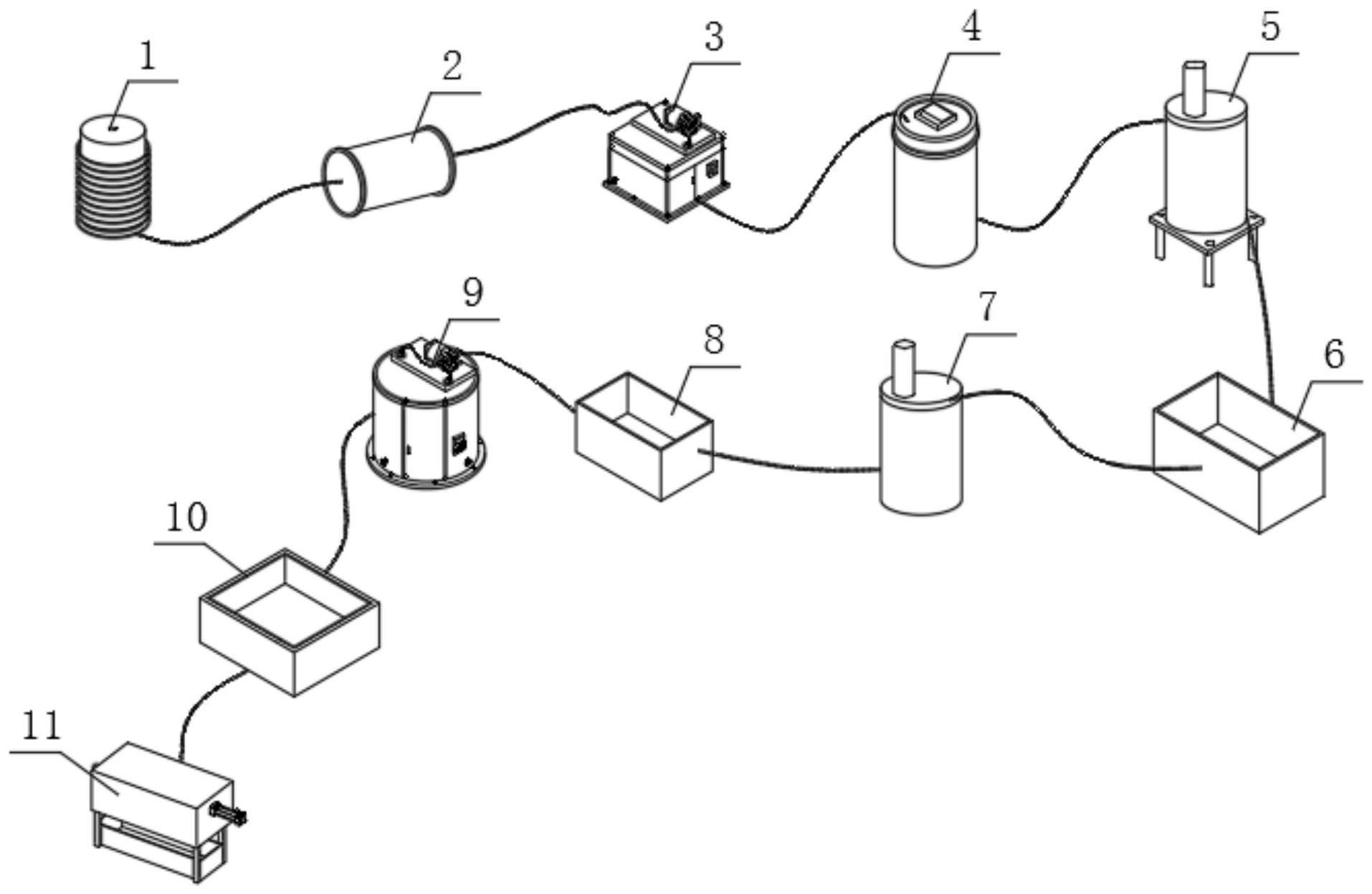

1.一種高鹽廢水脫鹽處理系統，其特征在于：包括生水加熱罐（1），所述生水加熱罐（1）的側端連接有自清洗過濾器（2），自清洗過濾器（2）一端與超濾裝置（3）連接，超濾裝置（3）的輸水端與超濾產水罐（4）連接，超濾產水罐（4）與反滲透裝置（5）連接，反滲透裝置（5）的輸水端與一級濃水池（6）連接，一級濃水池（6）與濃水反滲透組件（7）連接，濃水反滲透組件（7）的出水端與二級濃水池（8）連接，二級濃水池（8）一端與澄清裝置（9）連接，澄清裝置（9）一端與濾液池（10）連接，濾液池（10）與板框壓濾機（11）連接。

2.根據權利要求1所述的一種高鹽廢水脫鹽處理系統，其特征在于：所述生水加熱罐（1）、自清洗過濾器（2）、超濾裝置（3）、超濾產水罐（4）、反滲透裝置（5）、一級濃水池（6）、濃水反滲透組件（7）、二級濃水池（8）、澄清裝置（9）、濾液池（10）和板框壓濾機（11）之間均由管道連接，自清洗過濾器（2）的進水端和出水端上均設置有自動閥門、進出口流量計，進出口壓力表和進出口壓差計，且自清洗過濾器（2）的出水端上設置有出水濁度儀。

3.根據權利要求1所述的一種高鹽廢水脫鹽處理系統，其特征在于：所述超濾裝置（3）包括外殼體（31）、超濾反洗泵（32）、上蓋（33）、超濾內膜套（34）和加壓器（35），外殼體（31）的上方設置有上蓋（33），上蓋（33）的上方安裝有超濾反洗泵（32），外殼體（31）的內部設置有超濾內膜套（34），上蓋（33）上設置有與外殼體（31）內互通的加壓器（35），外殼體（31）內通過超濾反洗泵（32）與自清洗過濾器（2）的出水端連接。

4.根據權利要求1所述的一種高鹽廢水脫鹽處理系統，其特征在于：所述反滲透裝置（5）包括罐體（51）、滲透膜（52）、壓力組件（53）、滲透腔（54）和反滲透腔（55），罐體（51）的內部開設有滲透腔（54）和反滲透腔（55），滲透腔（54）和反滲透腔（55）之間由滲透膜（52）密封分隔，反滲透腔（55）的內部設置有壓力組件（53），反滲透裝置（5）與濃水反滲透組件（7）結構相同。

5.根據權利要求4所述的一種高鹽廢水脫鹽處理系統，其特征在于：所述壓力組件（53）包括擠壓氣缸（531）、伸縮桿（532）、活塞套（533）和壓板（534），擠壓氣缸（531）的輸出端與伸縮桿（532）連接，伸縮桿（532）的前端連接有壓板（534），壓板（534）的外側設置有活塞套（533）。

6.根據權利要求1所述的一種高鹽廢水脫鹽處理系統及方法，其特征在于：所述澄清裝置（9）包括澄清罐（91）、攪拌器（92）、密封蓋（93）和抽水氣泵（94），澄清罐（91）的內部設置有攪拌器（92），澄清罐（91）的上方設置有密封蓋（93），密封蓋（93）的上方安裝有與二級濃水池（8）連接的抽水氣泵（94）。

7.一種根據權利要求1-6任一項中所述的高鹽廢水脫鹽處理系統的處理方法，其特征在于：包括如下步驟：步驟一：工業用水由泵提升至生水加熱罐（1），對來水加熱確保出水溫度穩定在25℃左右，加熱后的來水直接進入自清洗過濾器（2），對水中的可能殘留的顆粒、懸浮物進行截留，起到對超濾裝置（3）保護的作用；步驟二：處理后的水進入超濾裝置（3），超濾內膜套（34）能夠去除水中的懸浮物、膠體、微生物以及大分子有機物物質，進一步降低水中的COD和濁度，出水水質可達到濁度≤1.0NTU、SDI≤3，能滿足反滲透的進水要求；步驟三：超濾產水罐（4）處理后的超濾產水經一級RO給水泵提升后進入RO保安過濾器，在RO給水泵總管上設置管道混合器，通過管道混合器投加一定量的還原劑除去水中的余氯，確保進入反滲透裝置（5）的余氯＜0.1mg/L，同時投加適量的阻垢劑；步驟四：保安過濾器的出水經高壓泵增壓后進入罐體（51）內脫鹽，產水進入脫鹽水罐，濃水排入一級濃水池（6），經泵提升后進入濃水反滲透組件（7），濃水反滲透組件（7）回收率50%，產水合格后進入脫鹽水罐，不合格水進入超濾產水罐（4）再次進行處理，濃水排入二級濃水池（8）；步驟五：二級濃水池（8）由泵提升至澄清罐（91）除硬，經投加液堿、碳酸鈉、PAC、PAM充分反應后，進入澄清罐（91）進行沉淀和泥水分離，出水自流入中和池，投加鹽酸中和后，提升至高鹽廢水處理系統處理，沉下的泥渣部分再回流與加藥原水機械混合反應，部分則經濃縮后定期排放；步驟六：除硬污泥排放至污泥池，由泵提升至板框壓濾機（11）進行脫水處理，脫水后的泥餅外運處置，板框壓濾機（11）產水的濾液排至濾液池（10），由泵提升至機械加速澄清罐（91）再次進行處理。

8.根據權利要求7所述的一種高鹽廢水脫鹽處理系統的處理方法，其特征在于：針對步驟二，超濾產水罐（4）內設置超濾加藥系統，超濾加藥系統包括進水次氯酸鈉加藥及超濾化學加強反洗酸、堿、次氯酸鈉加藥，其中超濾裝置（3）進水母管內設置次氯酸鈉殺菌劑加藥點，化學加強反洗用的酸、堿、次氯酸鈉加至超濾反洗泵（32）出口母管，超濾裝置（3）內設置一套超濾清洗裝置，含清洗箱、清洗保安過濾器及清洗泵，用于超濾裝置（3）的離線清洗。

9.根據權利要求7所述的一種高鹽廢水脫鹽處理系統的處理方法，其特征在于：針對步驟四，反滲透裝置（5）內設置反滲透加藥系統，反滲透加藥系統包括反滲透進水阻垢劑、還原劑加藥，還原劑和阻垢劑加至反滲透升壓泵進水母管，還原劑加藥量根據反滲透升壓泵進水母管ORP信號自動調節，濃水反滲透進水母管加酸和阻垢劑，反滲透裝置（5）內設置一套反滲透清洗裝置，含清洗箱、清洗保安過濾器及清洗泵，用于反滲透裝置（5）的離線清洗。

10.根據權利要求9所述的一種高鹽廢水脫鹽處理系統的處理方法，其特征在于：阻垢劑、還原劑均采用汽車運輸，存放在加藥間內專用堆放場地，鹽酸、氫氧化鈉、次氯酸鈉采用藥品槽車運輸，儲存在水處理車間室外相應藥品貯罐內。

發明內容

本發明的目的在于提供一種高鹽廢水脫鹽處理系統及方法，提高纖維處理效率，提高纖維分離效率和精準度，通過氣壓進行分離，有效減少耗能，節省資源，節省成本，具有良好的推廣效益，增加提取的便捷性，提取時，打開分離箱的箱門，將收集屜取出即可，濾板也可拆卸，提高收集效率，從而控制壓入內部的氣流，提高精準度，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高鹽廢水脫鹽處理系統，包括生水加熱罐，所述生水加熱罐的側端連接有自清洗過濾器，自清洗過濾器一端與超濾裝置連接，超濾裝置的輸水端與超濾產水罐連接，超濾產水罐與反滲透裝置連接，反滲透裝置的輸水端與一級濃水池連接，一級濃水池與濃水反滲透組件連接，濃水反滲透組件的出水端與二級濃水池連接，二級濃水池一端與澄清裝置連接，澄清裝置一端與濾液池連接，濾液池與板框壓濾機連接。

進一步地，生水加熱罐、自清洗過濾器、超濾裝置、超濾產水罐、反滲透裝置、一級濃水池、濃水反滲透組件、二級濃水池、澄清裝置、濾液池和板框壓濾機之間均由管道連接，自清洗過濾器的進水端和出水端上均設置有自動閥門、進出口流量計，進出口壓力表和進出口壓差計，且自清洗過濾器的出水端上設置有出水濁度儀。

進一步地，超濾裝置包括外殼體、超濾反洗泵、上蓋、超濾內膜套和加壓器，外殼體的上方設置有上蓋，上蓋的上方安裝有超濾反洗泵，外殼體的內部設置有超濾內膜套，上蓋上設置有與外殼體內互通的加壓器，外殼體內通過超濾反洗泵與自清洗過濾器的出水端連接。

進一步地，反滲透裝置包括罐體、滲透膜、壓力組件、滲透腔和反滲透腔，罐體的內部開設有滲透腔和反滲透腔，滲透腔和反滲透腔之間由滲透膜密封分隔，反滲透腔的內部設置有壓力組件，反滲透裝置與濃水反滲透組件結構相同。

進一步地，壓力組件包括擠壓氣缸、伸縮桿、活塞套和壓板，擠壓氣缸的輸出端與伸縮桿連接，伸縮桿的前端連接有壓板，壓板的外側設置有活塞套。

進一步地，澄清裝置包括澄清罐、攪拌器、密封蓋和抽水氣泵，澄清罐的內部設置有攪拌器，澄清罐的上方設置有密封蓋，密封蓋的上方安裝有與二級濃水池連接的抽水氣泵。

本發明提供另一種技術方案：一種高鹽廢水脫鹽處理系統的處理方法，包括如下步驟：步驟一：工業用水由泵提升至生水加熱罐，對來水加熱確保出水溫度穩定在25℃左右，加熱后的來水直接進入自清洗過濾器，優選自清洗過濾器出水水質的濁度≤3NTU，產水量為Q=930m3/h，過濾精度為100μm，對水中的可能殘留的顆粒、懸浮物進行截留，起到對超濾裝置保護的作用；步驟二：處理后的水進入超濾裝置，優選超濾裝置的SDI指數為＜3.0，且過濾后出水濁度為≤0.4NTU，過濾時間至少30分鐘，優選超濾裝置內產水量為Q=275m3/h，其中凈通量為≤50L/m2·h，超濾內膜套能夠去除水中的懸浮物、膠體、微生物以及大分子有機物物質，超濾膜組件優選采用高分子致密材料制成，可以截留所有大于0.01μm的顆粒，包括膠體硅，其出水水質穩定，SDI≤2，其回收率能達到90%，進一步降低水中的COD和濁度，出水水質可達到濁度≤1.0NTU、SDI≤3，能滿足反滲透的進水要求；步驟三：超濾產水罐（4）處理后的超濾產水經一級RO給水泵提升后進入RO保安過濾器，在RO給水泵總管上設置管道混合器，通過管道混合器投加一定量的還原劑除去水中的余氯，確保進入反滲透裝置的余氯＜0.1mg/L，同時投加適量的阻垢劑；步驟四：保安過濾器的出水經高壓泵增壓后進入罐體內脫鹽，一級RO保安過濾器單臺處理能力優選為315t/h，濃水保安過濾器單臺處理能力為350t/h，反滲透裝置回收率75%，其產水量為Q=235m3/h，產水進入脫鹽水罐，濃水排入一級濃水池，經泵提升后進入濃水反滲透組件，濃水反滲透組件回收率50%，產水合格后進入脫鹽水罐，不合格水進入超濾產水罐再次進行處理，濃水排入二級濃水池；步驟五：二級濃水池由泵提升至澄清罐除硬，優選的澄清罐規模按照210t/h設計，經投加液堿、碳酸鈉、PAC、PAM充分反應后，進入澄清罐進行沉淀和泥水分離，出水自流入中和池，投加鹽酸中和后，提升至高鹽廢水處理系統處理，沉下的泥渣部分再回流與加藥原水機械混合反應，部分則經濃縮后定期排放；步驟六：除硬污泥排放至污泥池，由泵提升至板框壓濾機進行脫水處理，采用板框脫水機，每天外送的泥餅量為126t/d，脫水后的泥餅外運處置，板框壓濾機產水的濾液排至濾液池，由泵提升至機械加速澄清罐再次進行處理。

進一步地，針對步驟二，超濾產水罐內設置超濾加藥系統，超濾加藥系統包括進水次氯酸鈉加藥及超濾化學加強反洗酸、堿、次氯酸鈉加藥，其中超濾裝置進水母管內設置次氯酸鈉殺菌劑加藥點，化學加強反洗用的酸、堿、次氯酸鈉加至超濾反洗泵出口母管，超濾裝置內設置一套超濾清洗裝置，含清洗箱、清洗保安過濾器及清洗泵，用于超濾裝置的離線清洗。

進一步地，針對步驟四，反滲透裝置內設置反滲透加藥系統，反滲透加藥系統包括反滲透進水阻垢劑、還原劑加藥，還原劑和阻垢劑加至反滲透升壓泵進水母管，還原劑加藥量根據反滲透升壓泵進水母管ORP信號自動調節，濃水反滲透進水母管加酸和阻垢劑，反滲透裝置內設置一套反滲透清洗裝置，含清洗箱、清洗保安過濾器及清洗泵，用于反滲透裝置的離線清洗。

進一步地，阻垢劑、還原劑均采用汽車運輸，存放在加藥間內專用堆放場地，鹽酸、氫氧化鈉、次氯酸鈉采用藥品槽車運輸，儲存在水處理車間室外相應藥品貯罐內。

與現有技術相比，本發明的有益效果是：1、本發明提出的高鹽廢水脫鹽處理系統及方法，超濾內膜套能夠去除水中的懸浮物、膠體、微生物以及大分子有機物物質，進一步降低水中的COD和濁度，出水水質可達到濁度≤1.0NTU、SDI≤3，能滿足反滲透的進水要求，超濾產水罐處理后的超濾產水經一級RO給水泵提升后進入RO保安過濾器，在RO給水泵總管上設置管道混合器，通過管道混合器投加一定量的還原劑除去水中的余氯，確保進入反滲透裝置的余氯＜0.1mg/L，同時投加適量的阻垢劑，超濾內膜套為水從膜絲外部向內部運行，選用的材質一般為PVDF，由于此種材質膜絲強度好，不易斷裂，可以承受氣洗時的震動，反洗效果較好，可以節省反洗水量，提高系統的水回收率，超濾裝置用集成化程度高、布置占地小、處理出水水質好、充分保證后續脫鹽系統可靠運行和延長脫鹽系統使用壽命。

2、本發明提出的高鹽廢水脫鹽處理系統及方法，壓力組件包括擠壓氣缸、伸縮桿、活塞套和壓板，擠壓氣缸的輸出端與伸縮桿連接，伸縮桿的前端連接有壓板，壓板的外側設置有活塞套，在反滲透處理中，由于只用壓力組件增加壓力作為反滲透分離的推動力，因此反滲透裝置操作簡單，便于自控和維修，運行過程中消耗很少的有機化學藥劑和無機化學藥劑，除濃鹽水和極少量的清洗廢水外不產生其它的廢液，作簡單，自動程度化高，勞動強度低，系統的管理與維護簡單。

3、本發明提出的高鹽廢水脫鹽處理系統及方法，密封蓋的上方安裝有與二級濃水池連接的抽水氣泵，澄清罐內依靠攪拌器的機械葉輪的轉動，實現原水與回流泥渣的攪拌混合，提升反應之功能，以加速水的澄清效果，采用內裝傘形葉輪起混合攪拌、提升作用，澄清罐內由第一反應室、第二反應室和分離室組成，加過藥劑的原水在第一反應室和第二反應室內與高濃度回流泥渣相接觸，達到較好的絮凝效果，結成大而重的絮凝體，在分離室中分離，經過分離的清水向上升，經集水槽流出，沉下的泥渣部分再回流與加藥原水機械混合反應，部分則經濃縮后定期排放，這種池子對水量、水中離子濃度變化的適應性強，處理效果穩定，處理效率高。

（發明人：夏季春）
