公布日：2022.04.15
申請日：2021.12.20
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/94(2006.01)I
摘要
本發明提供一種工業廢水用固液分離裝置，包括分離箱、驅動室、電動機、絞龍筒、絞龍軸、絞龍葉片以及集水槽，分離箱的側面鉸接有箱門，分離箱的頂部開設有進料口，分離箱的側面開設有出料口，驅動室設置在分離箱的側面，電動機設置在驅動室內部，絞龍筒設置在分離箱內部，絞龍筒的頂部開設有上料通道，且上料通道與進料口連接，絞龍筒的環形側面靠下部位置開設有第一通孔，絞龍軸轉動連接在絞龍筒內部，且絞龍軸由電動機驅動轉動，絞龍葉片設置在絞龍軸上，集水槽設置在分離箱的內底部，本發明對固液垃圾進行分離，并對初步分離后的固體垃圾靜置一段時間，再進行一段時間的固液分離，進行二次的分離。
權利要求書

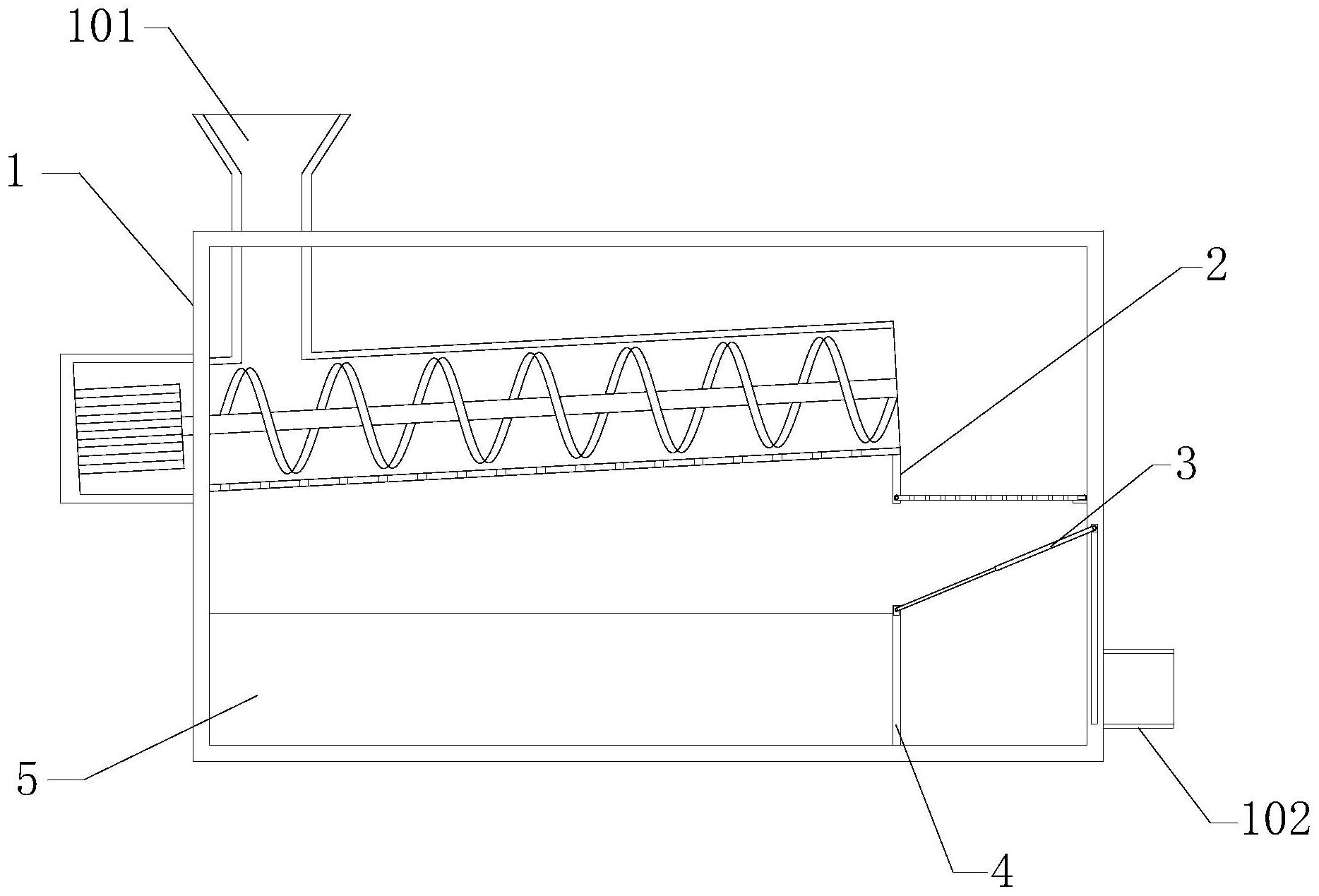

1.一種工業廢水用固液分離裝置，其特征在于，包括：分離箱(1)，所述分離箱(1)的側面鉸接有箱門，所述分離箱(1)的頂部開設有進料口(101)，所述分離箱(1)的側面開設有出料口(102)；驅動室(6)，所述驅動室(6)設置在分離箱(1)的側面；電動機(12)，所述電動機(12)設置在驅動室(6)內部；絞龍筒(11)，所述絞龍筒(11)設置在分離箱(1)內部，所述絞龍筒(11)的頂部開設有上料通道(7)，且上料通道(7)與進料口(101)連接，所述絞龍筒(11)的環形側面靠下部位置開設有第一通孔(10)；絞龍軸(9)，所述絞龍軸(9)轉動連接在絞龍筒(11)內部，且絞龍軸(9)由電動機(12)驅動轉動；絞龍葉片(8)，所述絞龍葉片(8)設置在絞龍軸(9)上；以及集水槽(5)，所述集水槽(5)設置在分離箱(1)的內底部。
2.根據權利要求1所述的一種工業廢水用固液分離裝置，其特征在于，所述絞龍筒(11)和絞龍軸(9)均與水平面向上呈10°-15°夾角布設。
3.根據權利要求1所述的一種工業廢水用固液分離裝置，其特征在于，所述分離箱(1)內壁設置有過濾網，所述過濾網設置在絞龍筒(11)和集水槽(5)之間。
4.根據權利要求1所述的一種工業廢水用固液分離裝置，其特征在于，還包括：第一支撐板(2)，所述第一支撐板(2)與絞龍筒(11)固定連接；第二支撐板(4)，所述第二支撐板(4)設置在分離箱(1)的內底部，且第二支撐板(4)位于集水槽(5)旁側；導料板(13)，所述導料板(13)轉動連接在第一支撐板(2)上，所述導料板(13)上均勻布設有第二通孔(14)；以及電動伸縮桿(15)，所述電動伸縮桿(15)設置在分離箱(1)的內壁，用于為導料板(13)的定位。
5.根據權利要求4所述的一種工業廢水用固液分離裝置，其特征在于，所述導料板(13)的初始位置與水平方向持平，且導料板(13)的外端與分離箱(1)的內壁相貼合。
6.根據權利要求4所述的一種工業廢水用固液分離裝置，其特征在于，還包括：導料機構(3)，所述導料機構(3)包括：第一滑塊(34)和第二滑塊(37)，所述第一滑塊(34)滑動連接在第二支撐板(4)上，所述第二滑塊(37)滑動連接在分離箱(1)的內壁；伸縮板(35)，所述伸縮板(35)的一端轉動連接在第一滑塊(34)上；中空板(36)，所述中空板(36)的一端轉動連接在第二滑塊(37)上，所述伸縮板(35)的另一端滑動連接在中空板(36)上；驅動機(31)，所述驅動機(31)設置在分離箱(1)內部；第一連桿(32)，所述第一連桿(32)的一端與驅動機(31)的輸出端固定連接；以及第二連桿(33)，所述第二連桿(33)的一端與第一連桿(32)的另一端轉動連接，所述第二連桿(33)的另一端轉動連接在滑塊上。
7.根據權利要求6所述的一種工業廢水用固液分離裝置，其特征在于，還包括重力傳感器(16)，所述重力傳感器(16)設置在導料板(13)內部，所述重力傳感器(16)分別與驅動機(31)和電動伸縮桿(15)通過數據線連接。
發明內容
有鑒于此，本說明書一個或多個實施例的目的在于提出一種工業廢水用固液分離裝置，以解決背景技術中提出的問題。
基于上述目的，本說明書一個或多個實施例提供了一種工業廢水用固液分離裝置，包括分離箱、驅動室、電動機、絞龍筒、絞龍軸、絞龍葉片以及集水槽，所述分離箱的側面鉸接有箱門，所述分離箱的頂部開設有進料口，所述分離箱的側面開設有出料口，所述驅動室設置在分離箱的側面，所述電動機設置在驅動室內部，所述絞龍筒設置在分離箱內部，所述絞龍筒的頂部開設有上料通道，且上料通道與進料口連接，所述絞龍筒的環形側面靠下部位置開設有第一通孔，所述絞龍軸轉動連接在絞龍筒內部，且絞龍軸由電動機驅動轉動，所述絞龍葉片設置在絞龍軸上，所述集水槽設置在分離箱的內底部。
優選的，所述絞龍筒和絞龍軸均與水平面向上呈10°-15°夾角布設。
優選的，所述分離箱內壁設置有過濾網，所述過濾網設置在絞龍筒和集水槽之間。
優選的，還包括第一支撐桿、第二支撐桿、導料板以及電動伸縮桿，所述第一支撐桿與絞龍筒固定連接，所述第二支撐桿設置在分離箱的內底部，且第二支撐桿位于集水槽旁側，所述導料板轉動連接在第一支撐桿上，所述導料板上均勻布設有第二通孔，所述電動伸縮桿設置在分離箱的內壁，用于為導料板的定位。
更為優選的，所述導料板的初始位置與水平方向持平，且導料板的外端與分離箱的內壁相貼合。
更為優選的，還包括導料機構，所述導料機構包括第一滑塊、第二滑塊、伸縮板、中空板、驅動機、第一連桿以及第二連桿，所述第一滑塊滑動連接在第二支撐桿上，所述第二滑塊滑動連接在分離箱的內壁，所述伸縮板的一端轉動連接在第一滑塊上，所述中空板的一端轉動連接在第二滑塊上，所述伸縮板的另一端滑動連接在中空板上，所述驅動機設置在分離箱內部，所述第一連桿的一端與驅動機的輸出端固定連接，所述第二連桿的一端與第一連桿的另一端轉動連接，所述第二連桿的另一端轉動連接在滑塊上。
更為優選的，還包括重力傳感器，所述重力傳感器設置在導料板內部，所述重力傳感器分別與驅動機和電動伸縮桿通過數據線連接。
從上面所述可以看出，本發明的有益效果：本發明通過所述的電動機、絞龍筒、絞龍軸以及絞龍葉片，可對固液垃圾進行分離，并通過所述的第一支撐桿、第二支撐桿、導料板以及電動伸縮桿，對初步分離后的固體垃圾靜置一段時間，再進行一段時間的固液分離，進行二次的分離，最終通過所述的第一滑塊、第二滑塊、伸縮板、中空板、驅動機、第一連桿以及第二連桿，在前半周期完成導水的工作，在后半周期完成固體垃圾排出的過程中。
（發明人：王輝;張輝;胡天全）
