公布日：2022.05.27

申請日：2022.01.25

分類號：C02F9/10(2006.01)I;C02F103/34(2006.01)N

摘要

發明屬于制藥廢水處理領域，為一種制藥廢水高溫滅菌處理系統，包括安裝底座，所述安裝底座上方固設有沉淀物儲存箱，所述沉淀物儲存箱上端固設有加熱箱，所述加熱箱上端固設有廢氣儲存箱，所述加熱箱的一側設有廢水輸入口，所述沉淀物儲存箱內一側固設有蒸汽輸入箱，所述蒸汽輸入箱的一側設有蒸汽輸入口，所述加熱箱的出口內滑動設有輸出開關，所述輸出開關外連接有輸出管。本發明能夠?qū)χ扑帍U水進行分流滅菌處理，同時將滅菌后產生的顆粒物進行過濾收集。

權利要求書

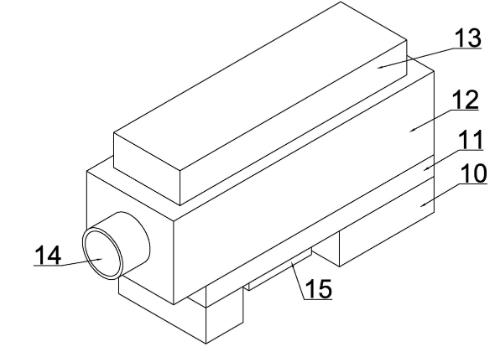

1.一種制藥廢水高溫滅菌處理系統，包括安裝底座(10)，其特征在于，所述安裝底座(10)上方固設有沉淀物儲存箱(11)，所述沉淀物儲存箱(11)上端固設有加熱箱(12)，所述加熱箱(12)上端固設有廢氣儲存箱(13)，所述加熱箱(12)的一側設有廢水輸入口(14)，所述沉淀物儲存箱(11)內一側固設有蒸汽輸入箱(15)，所述蒸汽輸入箱(15)的一側設有蒸汽輸入口(16)，所述加熱箱(12)的出口內滑動設有輸出開關(20)，所述輸出開關(20)外連接有輸出管(21)。

2.根據權利要求1所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述加熱箱(12)內兩側固設有滑軌(17)，所述滑軌(17)的一側遠離加熱箱(12)中心設有滑槽(18)，所述滑槽(18)的一側遠離加熱箱(12)中心設有第二滑槽(19)，所述滑軌(17)為水平直軌，所述滑槽(18)的寬度小于滑軌(17)，所述第二滑槽(19)的寬度小于滑槽(18)，所述滑軌(17)靠近加熱箱(12)中部的一側設有密封膜。

3.根據權利要求1所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述加熱箱(12)上端兩側對稱設有廢氣通入孔(22)，所述廢氣通入孔(22)與廢氣儲存箱(13)內連通，所述廢氣通入孔(22)靠近廢氣儲存箱(13)的一端內滑動設有單向輸入閥(23)，所述廢氣儲存箱(13)內廢氣通入孔(22)的兩側設有安裝槽(24)，所述單向輸入閥(23)的圓周外側通過第一彈簧(25)與安裝槽(24)內底部彈性連接，所述單向輸入閥(23)內設有殺菌塊(26)。

4.根據權利要求2所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述滑軌(17)內滑動設有電動滑塊(27)，所述電動滑塊(27)內中部滑動設有轉動軸(28)，所述轉動軸(28)伸出電動滑塊(27)的一端圓周外側設有單向齒(29)，所述轉動軸(28)內遠離圓心固設有加熱板(30)，所述轉動軸(28)遠離單向齒(29)的一端固設有安裝板(31)。

5.根據權利要求4所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述安裝板(31)的一側沿安裝板(31)矩陣設有多個通水口(32)，所述通水口(32)內圓周外側設有第三滑槽(33)，所述第三滑槽(33)內滑動設有壓力閥(35)，所述壓力閥(35)的一端固設有連接板(34)，所述壓力閥(35)通過第二彈簧(36)與第三滑槽(33)底部彈性連接，所述安裝板(31)內遠離通水口(32)的一側沿安裝板(31)矩陣設有多個第二通水口(48)，所述第二通水口(48)靠近安裝板(31)中心的一側設有廢水集中腔(40)，所述廢水集中腔(40)內靠近第二通水口(48)的一側兩端固設有連接塊(41)，所述連接塊(41)之間設有濾網(42)，所述廢水集中腔(40)下方轉動軸(28)內設有沉淀腔(49)，所述沉淀腔(49)的底部連接有密封蓋(50)，所述密封蓋(50)外設有連接管(51)，所述連接管(51)與沉淀物儲存箱(11)內部連通。

6.根據權利要求5所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述加熱板(30)伸入安裝板(31)內靠近通水口(32)的一側沿加熱板(30)矩陣設有多個第四滑槽(37)，所述連接板(34)在第四滑槽(37)內滑動連接，所述第四滑槽(37)圓周外側中部連接有通水槽(38)，所述加熱板(30)中部分布有多個蒸汽槽(39)，所述蒸汽槽(39)與通水槽(38)連通，所述加熱板(30)內通水槽(38)外側沿加熱板(30)矩陣設有多個第二蒸汽槽(53)，所述第二蒸汽槽(53)與通水槽(38)連通，所述加熱板(30)與轉動軸(28)連接處內部設有蒸汽通入口(52)，所述蒸汽通入口(52)的一側與第二蒸汽槽(53)連通，所述蒸汽通入口(52)的另一端與蒸汽輸入箱(15)的一側通口連通，所述加熱板(30)的兩側沿加熱板(30)高度方向?qū)ΨQ設有第二轉動軸(54)，所述第二轉動軸(54)內滑動設有內壁清潔輥(55)。

7.根據權利要求4所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述安裝板(31)遠離通水口(32)的另一側靠近電動滑塊(27)的兩端內設有第五滑槽(43)，所述第五滑槽(43)內滑動設有滑動桿(44)，所述滑動桿(44)的圓周外側設有滑動限位塊(45)，所述滑動桿(44)通過第三彈簧(46)與第五滑槽(43)底部彈性連接，所述滑動桿(44)的輸出端固設有阻水板(47)。

8.根據權利要求1所述的一種制藥廢水高溫滅菌處理系統，其特征在于：所述滑槽(18)內兩側對稱設有多個滑動槽(56)，所述滑動槽(56)沿滑槽(18)長度方向設有多個，所述滑動槽(56)內滑動設有安裝滑塊(57)，所述安裝滑塊(57)的輸出端固設有單向嚙合齒(58)，所述安裝滑塊(57)通過第四彈簧(59)與滑動槽(56)底部彈性連接，所述滑槽(18)兩側的單向嚙合齒(58)方向相通，所述單向嚙合齒(58)與單向齒(29)嚙合連接。

發明內容

本發明的目的是針對現有技術中存在的上述問題，提出了一種制藥廢水高溫滅菌處理系統，本發明能夠?qū)χ扑帍U水進行分流滅菌處理，同時將滅菌后產生的顆粒物進行過濾收集。

為了實現上述目的，本發明采用以下技術方案：

一種制藥廢水高溫滅菌處理系統，包括安裝底座，所述安裝底座上方固設有沉淀物儲存箱，所述沉淀物儲存箱上端固設有加熱箱，所述加熱箱上端固設有廢氣儲存箱，所述加熱箱的一側設有廢水輸入口，所述沉淀物儲存箱內一側固設有蒸汽輸入箱，所述蒸汽輸入箱的一側設有蒸汽輸入口，所述加熱箱的出口內滑動設有輸出開關，所述輸出開關外連接有輸出管。

優選的，所述加熱箱內兩側固設有滑軌，所述滑軌的一側遠離加熱箱中心設有滑槽，所述滑槽的一側遠離加熱箱中心設有第二滑槽，所述滑軌為水平直軌，所述滑槽的寬度小于滑軌，所述第二滑槽的寬度小于滑槽，所述滑軌靠近加熱箱中部的一側設有密封膜。

優選的，所述加熱箱上端兩側對稱設有廢氣通入孔，所述廢氣通入孔與廢氣儲存箱內連通，所述廢氣通入孔靠近廢氣儲存箱的一端內滑動設有單向輸入閥，所述廢氣儲存箱內廢氣通入孔的兩側設有安裝槽，所述單向輸入閥的圓周外側通過第一彈簧與安裝槽內底部彈性連接，所述單向輸入閥內設有殺菌塊。

優選的，所述滑軌內滑動設有電動滑塊，所述電動滑塊內中部滑動設有轉動軸，所述轉動軸伸出電動滑塊的一端圓周外側設有單向齒，所述轉動軸內遠離圓心固設有加熱板，所述轉動軸遠離單向齒的一端固設有安裝板。

優選的，所述安裝板的一側沿安裝板矩陣設有多個通水口，所述通水口內圓周外側設有第三滑槽，所述第三滑槽內滑動設有壓力閥，所述壓力閥的一端固設有連接板，所述壓力閥通過第二彈簧與第三滑槽底部彈性連接，所述安裝板內遠離通水口的一側沿安裝板矩陣設有多個第二通水口，所述第二通水口靠近安裝板中心的一側設有廢水集中腔，所述廢水集中腔內靠近第二通水口的一側兩端固設有連接塊，所述連接塊之間設有濾網，所述廢水集中腔下方轉動軸內設有沉淀腔，所述沉淀腔的底部連接有密封蓋，所述密封蓋外設有連接管，所述連接管與沉淀物儲存箱內部連通。

優選的，所述加熱板伸入安裝板內靠近通水口的一側沿加熱板矩陣設有多個第四滑槽，所述連接板在第四滑槽內滑動連接，所述第四滑槽圓周外側中部連接有通水槽，所述加熱板中部分布有多個蒸汽槽，所述蒸汽槽與通水槽連通，所述加熱板內通水槽外側沿加熱板矩陣設有多個第二蒸汽槽，所述第二蒸汽槽與通水槽連通，所述加熱板與轉動軸連接處內部設有蒸汽通入口，所述蒸汽通入口的一側與第二蒸汽槽連通，所述蒸汽通入口的另一端與蒸汽輸入箱的一側通口連通，所述加熱板的兩側沿加熱板高度方向?qū)ΨQ設有第二轉動軸，所述第二轉動軸內滑動設有內壁清潔輥。

優選的，所述安裝板遠離通水口的另一側靠近電動滑塊的兩端內設有第五滑槽，所述第五滑槽內滑動設有滑動桿，所述滑動桿的圓周外側設有滑動限位塊，所述滑動桿通過第三彈簧與第五滑槽底部彈性連接，所述滑動桿的輸出端固設有阻水板。

優選的，所述滑槽內兩側對稱設有多個滑動槽，所述滑動槽沿滑槽長度方向設有多個，所述滑動槽內滑動設有安裝滑塊，所述安裝滑塊的輸出端固設有單向嚙合齒，所述安裝滑塊通過第四彈簧與滑動槽底部彈性連接，所述滑槽兩側的單向嚙合齒方向相通，所述單向嚙合齒與單向齒嚙合連接。

有益效果：

1.通過滑塊移動使滅菌部件反復對廢水進行高溫滅菌并將滅活后產生的顆粒物過濾，在滑塊往復運動的同時能夠令滅菌部件的入口始終朝向滑塊移動方向，能夠始終保持在移動時對廢水進行滅菌操作。

2.通過將廢水分流處理，使大量高溫蒸汽對較少的廢水進行滅活處理，有效將廢水內的生物活性滅活，同時能夠?qū)μ幚砗蟮膹U水保溫防止處理后的廢水對殺菌效果產生影響。

3.對滅菌后的蒸汽進行滅菌處理后在進行收集，防止其滅菌前期產生的水蒸氣夾帶有未徹底滅菌的活性被排出。
