公布日：2022.04.12
申請日：2022.03.14
分類號：C02F9/10(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及焦化廢水處理技術領域，公開了一種焦化廢水處理方法及裝置，所述的焦化廢水處理裝置包括：轉動外桶轉動設置在外殼的內部。轉動內桶轉動設置在外殼的內部。轉動外桶下方的外殼內部形成煙氣腔。驅動件與轉動內桶和轉動外桶固定連接。料斗轉動設置在安裝架上，料斗的底部設置有進料件。轉動驅動結構，安裝在外殼或者安裝架上并與料斗連接。換熱螺旋板，固定安裝在轉動內桶的外壁。檢測件安裝在轉動內桶的內部，其用于檢測轉動內桶內部有機物的濃度。本發明通過轉動外桶和轉動內桶配合，使一個驅動件完成大顆粒分離、有機物分離和噴液聯動作業，實現了工藝順序聯動，使作業結構簡單化，節約能源，控制方便快捷。
權利要求書
1.一種焦化廢水處理裝置，其特征在于，所述的焦化廢水處理裝置包括：外殼；轉動外桶，轉動設置在外殼的內部，轉動外桶的底部中間開設有貫穿口；轉動內桶，轉動設置在外殼的內部，轉動內桶穿過貫穿口的內部，轉動外桶將轉動內桶分為上下兩個部分，轉動外桶下方的外殼內部形成煙氣腔，轉動內桶貫穿到轉動外桶和煙氣腔的內部，轉動內桶上開設有貫穿的透孔；驅動件，通過安裝架安裝在外殼上，并與轉動內桶和轉動外桶固定連接，用于驅動轉動外桶和轉動內桶轉動；進液管，其用于定量加入廢水；料斗，轉動設置在安裝架上，料斗內部用于固體原料放置，并定量投入到轉動外桶的內部，料斗的底部設置有進料件，進料件與轉動內桶的頂部接觸，通過轉動內桶進行驅動完成進料；轉動驅動結構，安裝在外殼或者安裝架上并與料斗連接，其用于驅動料斗轉動；換熱螺旋板，固定安裝在轉動內桶的外壁，并處于煙氣腔的內部，換熱螺旋板上開設有上下貫穿的漏孔；外殼上開設有出汽管、進汽管還有排渣口，進汽管與高溫?zé)煔庠催B通，高溫?zé)煔馔ㄟ^進汽管進入到煙氣腔的內部進行閃蒸進行鹽析；檢測件，安裝在轉動內桶的內部，其用于檢測轉動內桶內部有機物的濃度；控制器，控制器用于控制進液管以流量為v進行廢水進料，廢水進入到轉動外桶和轉動內桶之間；驅動件帶動轉動外桶正向轉動；檢測件檢測轉動內桶內部有機物的濃度n；控制器查找一個預先設置的濃度-進料比信息表，獲得一個值，并計算出沉淀劑的質量流量w；查找一個預先設置的流量-角度值信息表，獲得料斗的進料角度值θ；轉動驅動結構驅動料斗與徑向夾角為θ；控制器查找一個預先設置的濃度-流量信息表，獲得高溫?zé)煔饬髁�；高溫�(zé)煔獯┻^漏孔與廢水換熱產生鹽晶。
2.根據權利要求1所述的一種焦化廢水處理裝置，其特征在于，所述外殼的內部固定設置有固定軸，固定軸穿過轉動內桶的底部，固定軸上固定設置有若干攪拌葉。
3.根據權利要求1所述的一種焦化廢水處理裝置，其特征在于，所述轉動外桶的底部內側設置有進料坡，轉動外桶的底部外側開設有盛放槽。
4.根據權利要求1所述的一種焦化廢水處理裝置，其特征在于，所述外殼的內壁可升降的設置有刮料件，刮料件處于煙氣腔的內部，刮料件用于對換熱螺旋板上的鹽晶進行刮料；厚度檢測件，安裝在煙氣腔的內部，其用于檢測換熱螺旋板上鹽晶層的厚度。
5.根據權利要求4所述的一種焦化廢水處理裝置，其特征在于，所述的刮料件包括升降槽、彈簧、滑動塊和刮料圓桿，升降槽開設在外殼的內壁，滑動塊可升降滑動在升降槽的內部，滑動塊上固定設置有刮料圓桿，刮料圓桿的頂部固定設置有刮料片，滑動塊至少一端固定設置有彈簧，彈簧對滑動塊進行復位，刮料圓桿的軸線水平高度小于換熱螺旋板頂部高度。
6.根據權利要求1所述的一種焦化廢水處理裝置，其特征在于，所述外殼的底部設置有基座，所述的基座的底部設置有轉動輪、萬向輪中的一種或者兩者的組合，轉動輪和/或萬向輪上設置有用于制動的卡板。
7.根據權利要求1所述的一種焦化廢水處理裝置，其特征在于，所述驅動件包括電機、主動皮帶輪、轉動軸、從動皮帶輪，電機安裝在安裝架上，電機的輸出軸同軸固定連接有主動皮帶輪，安裝架上轉動設置有轉動軸，從動皮帶輪與轉動軸同軸固定連接，從動皮帶輪和主動皮帶輪之間通過皮帶進行連接。
8.根據權利要求1所述的一種焦化廢水處理裝置，其特征在于，所述進料件包括轉動腔、轉動輥和轉動輪；轉動腔開設在料斗的底部，轉動腔的內部轉動設置有轉動輥，轉動輥的側壁徑向固定設置有若干進料板，轉動輥的一端伸出料斗并同軸固定設置有轉動輪，轉動輪與轉動內桶的頂部接觸。
9.一種焦化廢水處理方法，應用于權利要求1-8任一項所述的一種焦化廢水處理裝置，其特征在于，所述焦化廢水處理方法包括如下步驟：S1、進液管以流量為v進行廢水進料，廢水進入到轉動外桶和轉動內桶之間；S2、驅動件帶動轉動外桶正向轉動，大顆粒雜質在轉動離心力的作用下分離，液體進入到轉動內桶的內部；S3、檢測件檢測轉動內桶內部有機物的濃度n；S4、查找一個預先設置的濃度-進料比信息表，獲得一個W/V值，并計算出沉淀劑的質量流量w；S5、查找一個預先設置的流量-角度值信息表，獲得料斗的進料角度值θ；S6、轉動驅動結構驅動料斗與徑向夾角為θ，進料件與轉動內桶的頂部接觸，轉動內桶帶動進料件完成進料；S7、液體中的難以降解的有機物沉淀析出并進行過濾，廢水進入到煙氣腔的內部，液體受離心力作用穿過透孔噴在換熱螺旋板上，并在重力的作用下穿過漏孔；S8、查找一個預先設置的濃度-流量信息表，獲得高溫?zé)煔饬髁�；S9、高溫?zé)煔獯┻^漏孔與廢水換熱產生鹽晶，廢氣從出汽管排出進入冷卻塔。
10.根據權利要求9所述的一種焦化廢水處理方法，其特征在于，所述焦化廢水處理方法還包括：S11、厚度檢測件檢測換熱螺旋板上鹽晶層的厚度H；S12、判斷厚度H是否大于等于一個預先設置的H標，如果是，則執行S13；S13、驅動件反向驅動，換熱螺旋板下壓刮料圓桿，刮料片對換熱螺旋板下表面的鹽晶層進行刮料；S14、判斷驅動件驅動圈數F1是否等于一個預先設置的F0，F(xiàn)0為換熱螺旋板的圈數，如果是，則執行S15；S15、驅動件驅動轉動內桶和轉動外桶正向轉動，刮料圓桿處于換熱螺旋板的頂部。
發明內容

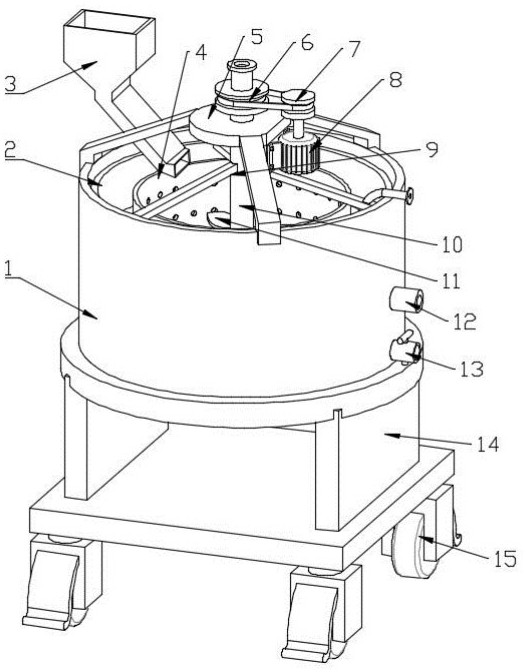

為解決上述技術問題，本發明提供一種焦化廢水處理裝置，所述的焦化廢水處理裝置包括：
外殼；
轉動外桶，轉動設置在外殼的內部，轉動外桶的底部中間開設有貫穿口；
轉動內桶，轉動設置在外殼的內部，轉動內桶穿過貫穿口的內部，轉動外桶將轉動內桶分為上下兩個部分，轉動外桶下方的外殼內部形成煙氣腔，轉動內桶貫穿到轉動外桶和煙氣腔的內部，轉動內桶上開設有貫穿的透孔；
驅動件，通過安裝架安裝在外殼上，并與轉動內桶和轉動外桶固定連接，用于驅動轉動外桶和轉動內桶轉動；
進液管，其用于定量加入廢水；
料斗，轉動設置在安裝架上，料斗內部用于固體原料放置，并定量投入到轉動外桶的內部，料斗的底部設置有進料件，進料件與轉動內桶的頂部接觸，通過轉動內桶進行驅動完成進料；
轉動驅動結構，安裝在外殼或者安裝架上并與料斗連接，其用于驅動料斗轉動；
換熱螺旋板，固定安裝在轉動內桶的外壁，并處于煙氣腔的內部，換熱螺旋板上開設有上下貫穿的漏孔；外殼上開設有出汽管、進汽管還有排渣口，進汽管與高溫?zé)煔庠催B通，高溫?zé)煔馔ㄟ^進汽管進入到煙氣腔的內部進行閃蒸進行鹽析；
檢測件，安裝在轉動內桶的內部，其用于檢測轉動內桶內部有機物的濃度；
控制器，控制器用于控制進液管以流量為v進行廢水進料，廢水進入到轉動外桶和轉動內桶之間；驅動件帶動轉動外桶正向轉動；檢測件檢測轉動內桶內部有機物的濃度n；控制器查找一個預先設置的濃度-進料比信息表，獲得一個W/V值，并計算出沉淀劑的質量流量w；查找一個預先設置的流量-角度值信息表，獲得料斗的進料角度值θ；轉動驅動結構驅動料斗與徑向夾角為θ；控制器查找一個預先設置的濃度-流量信息表，獲得高溫?zé)煔饬髁�；高溫�(zé)煔獯┻^漏孔與廢水換熱產生鹽晶。
優選的：所述外殼的內部固定設置有固定軸，固定軸穿過轉動內桶的底部，固定軸上固定設置有若干攪拌葉。
優選的：所述轉動外桶的底部內側設置有進料坡，轉動外桶的底部外側開設有盛放槽。
優選的：所述外殼的內壁可升降的設置有刮料件，刮料件處于煙氣腔的內部，刮料件用于對換熱螺旋板上的鹽晶進行刮料；厚度檢測件，安裝在煙氣腔的內部，其用于檢測換熱螺旋板上鹽晶層的厚度。
優選的：所述的刮料件包括升降槽、彈簧、滑動塊和刮料圓桿，升降槽開設在外殼的內壁，滑動塊可升降滑動在升降槽的內部，滑動塊上固定設置有刮料圓桿，刮料圓桿的頂部固定設置有刮料片，滑動塊至少一端固定設置有彈簧，彈簧對滑動塊進行復位，刮料圓桿的軸線水平高度小于換熱螺旋板頂部高度。
優選的：所述外殼的底部設置有基座，所述的基座的底部設置有轉動輪、萬向輪中的一種或者兩者的組合，轉動輪和/或萬向輪上設置有用于制動的卡板。
優選的：所述驅動件包括電機、主動皮帶輪、轉動軸、從動皮帶輪，電機安裝在安裝架上，電機的輸出軸同軸固定連接有主動皮帶輪，安裝架上轉動設置有轉動軸，從動皮帶輪與轉動軸同軸固定連接，從動皮帶輪和主動皮帶輪之間通過皮帶進行連接。
優選的：所述進料件包括轉動腔、轉動輥和轉動輪；轉動腔開設在料斗的底部，轉動腔的內部轉動設置有轉動輥，轉動輥的側壁徑向固定設置有若干進料板，轉動輥的一端伸出料斗并同軸固定設置有轉動輪，轉動輪與轉動內桶的頂部接觸。
本發明還提供一種焦化廢水處理方法，應用于上述所述的一種焦化廢水處理裝置，所述焦化廢水處理方法包括如下步驟：
S1、進液管以流量為v進行廢水進料，廢水進入到轉動外桶和轉動內桶之間；
S2、驅動件帶動轉動外桶正向轉動，大顆粒雜質在轉動離心力的作用下分離，液體進入到轉動內桶的內部；
S3、檢測件檢測轉動內桶內部有機物的濃度n；
S4、查找一個預先設置的濃度-進料比信息表，獲得一個W/V值，并計算出沉淀劑的質量流量w；
S5、查找一個預先設置的流量-角度值信息表，獲得料斗的進料角度值θ；
S6、轉動驅動結構驅動料斗與徑向夾角為θ，進料件與轉動內桶的頂部接觸，轉動內桶帶動進料件完成進料；
S7、液體中的難以降解的有機物沉淀析出并進行過濾，廢水進入到煙氣腔的內部，液體受離心力作用穿過透孔噴在換熱螺旋板上，并在重力的作用下穿過漏孔；
S8、查找一個預先設置的濃度-流量信息表，獲得高溫?zé)煔饬髁浚?/p>
S9、高溫?zé)煔獯┻^漏孔與廢水換熱產生鹽晶，廢氣從出汽管排出進入冷卻塔。
優選的：所述焦化廢水處理方法還包括：
S11、厚度檢測件檢測換熱螺旋板上鹽晶層的厚度H；
S12、判斷厚度H是否大于等于一個預先設置的H標，如果是，則執行S13；
S13、驅動件反向驅動，換熱螺旋板下壓刮料圓桿，刮料片對換熱螺旋板下表面的鹽晶層進行刮料；
S14、判斷驅動件驅動圈數F1是否等于一個預先設置的F0，F(xiàn)0為換熱螺旋板的圈數，如果是，則執行S15；
S15、驅動件驅動轉動內桶和轉動外桶正向轉動，刮料圓桿處于換熱螺旋板的頂部。
本發明的技術效果和優點：本發明通過轉動外桶和轉動內桶配合，使一個驅動件完成大顆粒分離、有機物分離和噴液聯動作業，實現了工藝順序聯動，使作業結構簡單化，節約能源，控制方便快捷。通過調節料斗完成進料速度的控制，控制方便快捷，避免了多余動力輸出，節約能源，且控制精確。
（發明人：李焱;付明鵬）
