公布日：2022.07.01

申請日：2022.04.02

分類號：C02F9/04(2006.01)I;C02F103/34(2006.01)N;C02F101/30(2006.01)N

摘要

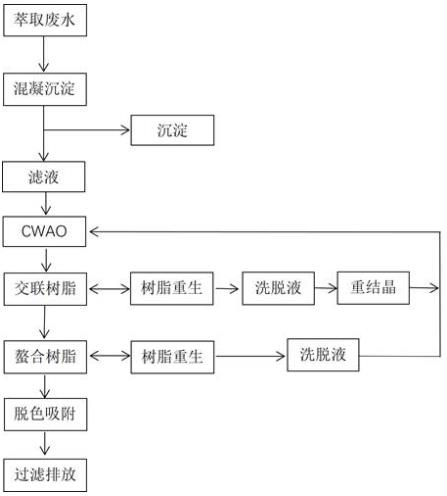

本發明公開了一種迷迭香脂溶性提取廢水的資源化系統及方法，包括如下步驟：投加一定量的絮凝劑進行預處理，取催化劑裝入到反應器內，將預處理的廢水加壓并預熱，在催化劑的作用下與氧氣發生氧化反應，利用磁性樹脂對氧化產生的乙酸進行回收，然后用螯合樹脂回收催化劑，脫色后可直接排放。本發明利用氧氣作為氧化劑，在催化劑的作用下可將生產廢水中的溶劑和有機大分子去除，有效降廢水COD，同時還能利用樹脂將氧化出水中的乙酸進行回收資源化。這是一種節能、有經濟效益且無二次污染的迷迭香提取廢水處理工藝技術。

權利要求書

1.一種迷迭香脂溶性提取廢水的資源化方法，其特征在于：投加一定量的絮凝劑進行預處理，取催化劑裝入到反應器內，將預處理的廢水加壓并預熱，在催化劑的作用下與氧氣發生氧化反應，利用磁性樹脂對氧化產生的乙酸進行回收，然后用螯合樹脂回收催化劑，脫色后可直接排放。

2.根據權利要求1所述的一種迷迭香脂溶性提取廢水的資源化系統及方法，其特征在于：混凝劑為聚合硫酸鐵/PAM、聚合氯化鋁/PAM、聚合硫酸鋁/PAM中的至少一種，投加量0.01–0.03%（質量分?jǐn)?shù)），pH值為6.5–7.0。

3.根據權利要求2所述的一種迷迭香脂溶性提取廢水的資源化方法，其特征在于：催化劑是銅、鈷、錳、和鈰四種金屬鹽的一種或幾種，添加量為0.05–0.1%。

4.根據權利要求2所述的一種迷迭香脂溶性提取廢水的資源化系統及方法，其特征在于：還包括利用洗脫液對磁性樹脂進行乙酸脫附，洗脫液采用10%NaCl+0.5–1.5%NaOH溶液。

5.根據權利要求4所述的一種迷迭香脂溶性提取廢水資源化方法的實施系統，其特征在于：包括吸附塔（1），吸附塔（1）的輸入端連接氧化反應塔，氧化反應塔輸出經過氧化反應后的廢水溶液，吸附塔（1）內安裝有吸附篩盤（2），磁性樹脂裝載在吸附篩盤（2）中；吸附篩盤（2）為扇形結構，若干個吸附篩盤（2）環形陣列成一個圓形篩網，吸附篩盤（2）受驅動繞著陳列中心旋轉，吸附塔（1）內設置有脫附倉（6），脫附倉（6）開設有供吸附篩盤（2）進出的通口，吸附篩盤（2）進入到脫附倉（6）中進行脫附，脫附完成后輸出，繼續進行吸附工序。

6.根據權利要求5所述的一種迷迭香脂溶性提取廢水資源化方法的實施系統，其特征在于：吸附篩盤（2）的驅動機構（3）包括旋轉軸（32）以及安裝座（33），旋轉軸（32）利用電機驅動，旋轉軸（32）的周面上開設有孔槽（321），安裝座（33）的外側固定安裝有銷軸，銷軸穿過孔槽（321），且與孔槽（321）轉動連接，安裝座位于旋轉軸（32）內，銷軸遠離安裝座（33）的一端固定連接有基座（36），基座（36）用于固定安裝吸附篩盤（2）。

7.根據權利要求6所述的一種迷迭香脂溶性提取廢水資源化方法的實施系統，其特征在于：安裝座（33）的內側安裝前后分布的兩個導輪（34），旋轉軸（32）的內側嵌入有圓盤形的導軌（31），導軌（31）是固定結構，不受驅動，導輪（34）與導軌（31）滑動連接，導軌（34）的周向上開設有引導塊，引導塊的上端面設置有兩邊低中間高的凸起導向面（37），引導塊的底面為平齊的導向面，凸起導向面（37）的最高處對應導軌（31）本體的位置上開設有缺口（39），當安裝座（33）經過引導塊時，前端的導輪（34）進入到凸起導向面（37）上，后端的導輪（34）進入引導塊底面的導向面，籍以安裝座（33）在缺口處完成90度翻轉，繼續向前，安裝座在凸起導向面（37）的，末端再完成90度翻轉；引導塊位于脫附倉（6）中，籍以實現吸附篩盤（2）在脫附倉中翻轉90度。

8.根據權利要求7所述的一種迷迭香脂溶性提取廢水資源化方法的實施系統，其特征在于：脫附倉（6）中安裝有噴射板（21），噴射板（21）左右分設有兩個，當吸附篩盤（2）旋轉90°垂直時，噴射板（21）相向滑動貼緊吸附篩盤（2），并相對噴出洗脫液；脫附倉（6）圍設出兩個吸附篩盤（2）的區域，在噴射板（21）的一側設置有淋洗區域，脫附倉（6）的底部設置有積液槽，積液槽由吸附塔的夾套輸出。

9.根據權利要求8所述的一種迷迭香脂溶性提取廢水資源化方法的實施系統，其特征在于：吸附篩盤（2）的兩側前后位置均開設蓋門，脫附倉（6）的頂部設置有補充樹脂的噴槍。10.根據權利要求9所述的一種迷迭香脂溶性提取廢水資源化方法的實施系統，其特征在于：吸附塔的頂部設置有儲液罐（7），儲液罐（7）的底部經閥門連接有儲藏柱（9），積液槽與儲液罐（7）之間安裝有提升帶（8），提升帶（8）從積液槽中向上提取樹脂，儲液罐（7）從提升帶（8）的末端向下輸出，對樹脂進行逆流解析，經提升帶（8）輸送的樹脂最終流往儲藏柱（9）內，儲藏柱（9）與脫附倉（6）中的噴槍經管道（5）連接。

發明內容

本發明的目的在于提供一種迷迭香脂溶性提取廢水的資源化系統及方法，以解決上述背景技術中提出的問題。

為解決上述技術問題，本發明提供如下技術方案：一種迷迭香脂溶性提取廢水的資源化方法，投加一定量的絮凝劑進行預處理，取催化劑裝入到反應器內，將預處理的廢水加壓并預熱，在催化劑的作用下與氧氣發生氧化反應，利用磁性樹脂對氧化產生的乙酸進行回收，然后用螯合樹脂回收催化劑，脫色后可直接排放。

優選的，催化劑是銅、鈷、錳、和鈰四種金屬鹽的一種或幾種，添加量為0.05–0.1%。

優選的，還包括利用洗脫液對磁性樹脂進行乙酸脫附，洗脫液采用10%NaCl+0.5–

1.5%NaOH溶液。

優選的，包括吸附塔，吸附塔的輸入端連接氧化反應塔，氧化反應塔輸出經過氧化反應后的廢水溶液，吸附塔內安裝有吸附篩盤，磁性樹脂裝載在吸附篩盤中；吸附篩盤為扇形結構，若干個吸附篩盤環形陣列成一個圓形篩網，吸附篩盤受驅動繞著陳列中心旋轉，吸附塔內設置有脫附倉，脫附倉開設有供吸附篩盤進出的通口，吸附篩盤進入到脫附倉中進行脫附，脫附完成后輸出，繼續進行吸附工序。

優選的，吸附篩盤的驅動機構包括旋轉軸以及安裝座，旋轉軸利用電機驅動，旋轉軸的周面上開設有孔槽，安裝座的外側固定安裝有銷軸，銷軸穿過孔槽，且與孔槽轉動連接，安裝座位于旋轉軸內，銷軸遠離安裝座的一端固定連接有基座，基座用于固定安裝吸附篩盤。

優選的，安裝座的內側安裝前后分布的兩個導輪，旋轉軸的內側嵌入有圓盤形的導軌，導軌是固定結構，不受驅動，導輪與導軌滑動連接，導軌的周向上開設有引導塊，引導塊的上端面設置有兩邊低中間高的凸起導向面，引導塊的底面為平齊的導向面，凸起導向面的最高處對應導軌本體的位置上開設有缺口，當安裝座經過引導塊時，前端的導輪進入到凸起導向面上，后端的導輪進入引導塊底面的導向面，籍以安裝座在缺口處完成90度翻轉，繼續向前，安裝座在凸起導向面的，末端再完成90度翻轉；引導塊位于脫附倉中，籍以實現吸附篩盤在脫附倉中翻轉90度。

優選的，脫附倉中安裝有噴射板，噴射板左右分設有兩個，當吸附篩盤旋轉90°垂直時，噴射板相向滑動貼緊吸附篩盤，并相對噴出洗脫液。

優選的，脫附倉圍設出兩個吸附篩盤的區域，在噴射板的一側設置有淋洗區域，脫附倉的底部設置有積液槽，積液槽由吸附塔的夾套輸出。

優選的，吸附篩盤的兩側前后位置均開設蓋門，脫附倉的頂部設置有補充樹脂的噴槍。

優選的，吸附塔的頂部設置有儲液罐，儲液罐的底部經閥門連接有儲藏柱，積液槽與儲液罐之間安裝有提升帶，提升帶從積液槽中向上提取樹脂，儲液罐從提升帶的末端向下輸出，對樹脂進行逆流解析，經提升帶輸送的樹脂最終流往儲藏柱內，儲藏柱與脫附倉中的噴槍經管道連接。

與現有技術相比，本發明的有益效果是：本發明利用催化濕式氧化法（CWAO）是一種能處理高COD、高有機物廢水且不生成有毒物質的處理方法。催化濕式氧化法是根據傳統濕式氧化（WAO）基礎發展而來，為降低了反應的壓力和反應活化能，往反應器中添加穩定的催化劑，使反應能夠在較短的時間和較穩定條件下（180–250℃，1–8MPa）完成。作為目前高濃度有機廢水最有效的處理方法之一，日本及其他發達國家已把該技術認作為第二代工業廢水處理高新技術；超高交聯磁性樹脂由于具有較大的比表面積，它在化工廢水的處理中具有較好的效果。隨著磁性樹脂的快速發展，以MIEX（麥克斯)為代表的磁性樹脂在廢水深度處理領域逐漸受到關注，本發明創新的采用磁性超高交聯樹脂吸附經過CWAO處理的迷迭香萃取廢水出水，利用磁性樹脂的極性和強堿基團對乙酸吸附作用。；利用有大孔結構的螯合樹脂，這是一種在苯乙烯-二乙烯苯骨架上帶有弱酸性胺基磷酸活性基團的高分子聚合物，有助于與金屬離子形成絡合物。該胺基磷酸螯合樹脂對Cu、Co、Mn、Ce等金屬陽離子有很強的親和力，比二乙酸亞胺型螯合樹脂具有更大的親和力。通過形成穩定的絡合物，它能夠從高濃度的溶液中固定一種或多種特定的金屬離子。

綜上，本發明利用催化濕法氧化技術來對迷迭香脂溶性提取廢水進行深度處理的方法。由于催化劑的存在，該方法能在在較低的溫度和壓力下進行，減少處理工藝的能耗，而且對氧化反應產生的乙酸進行資源化利用，具有一定的經濟效益，符合綠色環保的概念。氧氣作為氧化劑，在催化劑的作用下可將生產廢水中的溶劑和有機大分子去除，有效降廢水COD，同時還能利用樹脂將氧化出水中的乙酸進行回收資源化。這是一種節能、有經濟效益且無二次污染的迷迭香提取廢水處理工藝技術。

（發明人：張梅;孫偉杰）
