公布日：2022.04.12
申請日：2022.01.04
分類號：C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N;C02F101/10(2006.01)N
摘要
本申請?zhí)峁┮环N環形生化池和高濃度有機廢水處理工藝，生化池包括池本體，池本體包括池底壁以及均與池底壁連接的第一圍擋、第二圍擋、第三圍擋、兩個第一擋墻和兩個第二擋墻；第一圍擋圍成的區域為吸附沉淀池，兩個第一擋墻均設于第一圍擋和第二圍擋之間，以共同限定出在第一圍擋的周向排布且連通的厭氧池和缺氧池，厭氧池與吸附沉淀池連通；兩個第二擋墻均設于第二圍擋和第三圍擋之間，以共同限定出在第二圍擋的周向排布且連通的好氧池和好氧沉淀池；缺氧池與好氧池連通；好氧沉淀池與厭氧池通過污泥回流管連通；好氧沉淀池與缺氧池通過混合液回流管連通。結構緊湊，占地面積小，污水處理效果好。
權利要求書
1.一種環形生化池，用于處理高濃度有機廢水，其特征在于，包括：池本體，所述池本體包括池底壁以及均與所述池底壁連接的第一圍擋、第二圍擋、第三圍擋、兩個第一擋墻和兩個第二擋墻；所述第一圍擋圍成的區域為吸附沉淀池，所述第一圍擋位于所述第二圍擋圍成的區域中，所述第二圍擋位于所述第三圍擋圍成的區域中；所述兩個第一擋墻均設于所述第一圍擋和所述第二圍擋之間，以共同限定出在所述第一圍擋的周向排布且連通的厭氧池和缺氧池，所述厭氧池與所述吸附沉淀池連通；所述兩個第二擋墻均設于所述第二圍擋和所述第三圍擋之間，以共同限定出在所述第二圍擋的周向排布且連通的好氧池和好氧沉淀池；所述缺氧池與所述好氧池連通；所述好氧沉淀池與所述厭氧池通過污泥回流管連通；所述好氧沉淀池與所述缺氧池通過混合液回流管連通。
2.根據權利要求1所述的環形生化池，其特征在于：所述吸附沉淀池的內底壁在所述池本體的深度方向向下凸出所述厭氧池、所述缺氧池、所述好氧池以及所述好氧沉淀池的內底壁；所述第一圍擋上設置有與所述吸附沉淀池連通的原水進口，所述原水進口的進水方向與所述第一圍擋相切且位于所述厭氧池、所述缺氧池、所述好氧池以及所述好氧沉淀池的下方。
3.根據權利要求1所述的環形生化池，其特征在于：所述吸附沉淀池在其深度方向上包括自下而上排布的第一等徑腔段、變徑腔段和第二等徑腔段，所述變徑腔段的內徑在從所述第一等徑腔段向所述第二等徑腔段的方向上逐漸增大；所述第一等徑腔段為吸附區，所述吸附區設有第一曝氣系統和環形排泥斗，所述環形排泥斗用于將污泥輸送至污泥厭氧消化池；所述第二等徑腔段和所述變徑腔段共同構成三相分離區；所述三相分離區設有三相分離系統，所述吸附沉淀池通過所述三相分離系統的出水部與所述厭氧池連通。
4.根據權利要求1所述的環形生化池，其特征在于：所述厭氧池和所述缺氧池內均設置有立軸攪拌器。
5.根據權利要求1所述的環形生化池，其特征在于：所述環形生化池還包括第一環形走道板、第二環形走道板和兩個條形走道板，所述第一環形走道板和所述第二環形走道板分別與所述第二圍擋和所述第三圍擋的頂部連接，所述兩個條形走道板交叉布設，每個所述條形走道板的一端與所述第二圍擋連接，另一端橫跨所述第二圍擋并與所述第三圍擋連接。
6.根據權利要求1所述的環形生化池，其特征在于：所述好氧池內設置有第二曝氣系統，所述好氧沉淀池內設置有第三曝氣系統。
7.根據權利要求6所述的環形生化池，其特征在于：所述好氧沉淀池內還設置有污泥沉淀篩選器，所述污泥沉淀篩選器包括污泥斗、配水渠、出水渠和三相分離器，所述污泥斗與所述池本體連接，所述污泥斗與所述好氧沉淀池的底部具有間距；所述配水渠用于將所述污泥斗外的污水輸送至所述污泥斗內；所述三相分離器設于所述污泥斗的頂部，所述三相分離器的出水部與所述出水渠連通；所述污泥回流管的一端與所述污泥斗連通，另一端與所述厭氧池連通；所述混合液回流管用于將所述污泥斗外的污水輸送至所述缺氧池。
8.根據權利要求7所述的環形生化池，其特征在于：所述污泥斗內還設有多根穿孔管以及多根污泥支管，所述多根污泥支管與所述多根穿孔管一一對應且連通，所述多根污泥支管均與所述污泥回流管連通。
9.根據權利要求7所述的環形生化池，其特征在于：所述污泥斗設有排泥管，所述排泥管用于將污泥輸送至污泥厭氧消化池。
10.一種高濃度有機廢水處理工藝，其特征在于，適用于權利要求1-9中任一項所述的環形生化池，工藝包括：將污水引入所述吸附沉淀池，經所述吸附沉淀池處理后的污水進入所述厭氧池，經所述厭氧池處理后的污水進入所述缺氧池；經所述吸附沉淀池處理后的污泥進入污泥厭氧消化池，經所述污泥厭氧消化池處理后的上清液回流至所述缺氧池；經所述缺氧池處理后的污水進入所述好氧池，經所述好氧池處理的污水進入所述好氧沉淀池；經所述好氧沉淀池處理后的部分污水回流至所述缺氧池，經所述好氧沉淀池處理后的污泥分別進入所述厭氧池和所述污泥厭氧消化池。
發明內容
本申請的目的在于提供一種環形生化池和高濃度有機廢水處理工藝，以改善上述提到的至少一個技術問題。
本發明具體是這樣的：
基于上述目的，本申請實施例提供一種環形生化池，用于處理高濃度有機廢水，包括：

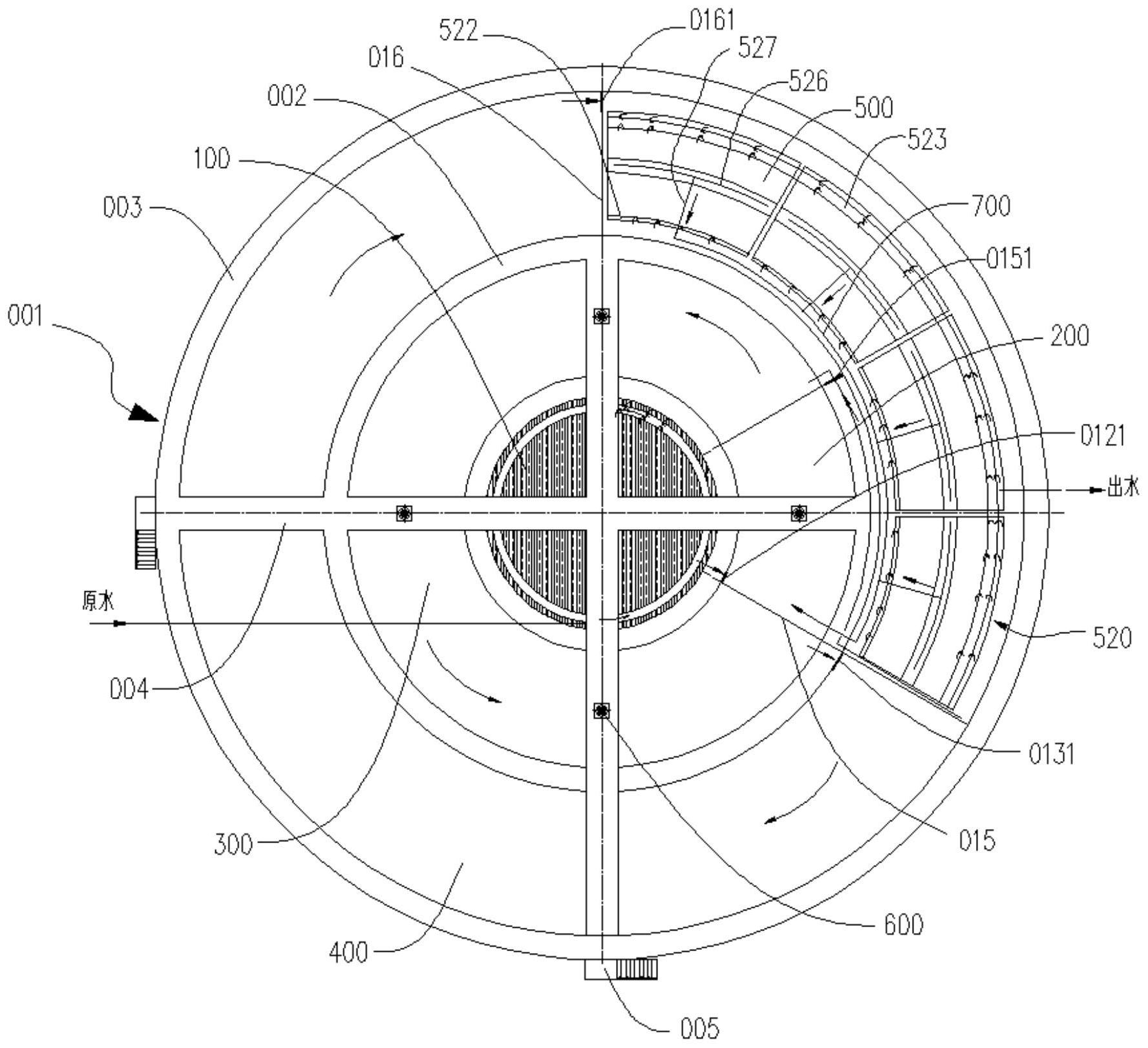

池本體，池本體包括池底壁以及均與池底壁連接的第一圍擋、第二圍擋、第三圍擋、兩個第一擋墻和兩個第二擋墻；第一圍擋圍成的區域為吸附沉淀池，第一圍擋位于第二圍擋圍成的區域中，第二圍擋位于第三圍擋圍成的區域中；兩個第一擋墻均設于第一圍擋和第二圍擋之間，以共同限定出在第一圍擋的周向排布且連通的厭氧池和缺氧池，厭氧池與吸附沉淀池連通；兩個第二擋墻均設于第二圍擋和第三圍擋之間，以共同限定出在第二圍擋的周向排布且連通的好氧池和好氧沉淀池；缺氧池與好氧池連通；好氧沉淀池與厭氧池通過污泥回流管連通；好氧沉淀池與缺氧池通過混合液回流管連通。
在本發明的一種實施例中，吸附沉淀池的內底壁在池本體的深度方向向下凸出厭氧池、缺氧池、好氧池以及好氧沉淀池的內底壁；第一圍擋上設置有與吸附沉淀池連通的原水進口，原水進口的進水方向與第一圍擋相切且位于厭氧池、缺氧池、好氧池以及好氧沉淀池的下方。
在本發明的一種實施例中，吸附沉淀池在其深度方向上包括自下而上排布的第一等徑腔段、變徑腔段和第二等徑腔段，變徑腔段的內徑在從第一等徑腔段向第二等徑腔段的方向上逐漸增大；第一等徑腔段為吸附區，吸附區設有第一曝氣系統和環形排泥斗，環形排泥斗用于將污泥輸送至污泥厭氧消化池；第二等徑腔段和變徑腔段共同構成三相分離區；三相分離區設有三相分離系統，吸附沉淀池通過三相分離系統的出水部與厭氧池連通。
在本發明的一種實施例中，厭氧池和缺氧池內均設置有立軸攪拌器。
在本發明的一種實施例中，環形生化池還包括第一環形走道板、第二環形走道板和兩個條形走道板，第一環形走道板和第二環形走道板分別與第二圍擋和第三圍擋的頂部連接，兩個條形走道板交叉布設，每個條形走道板的一端與第二圍擋連接，另一端橫跨第二圍擋并與第三圍擋連接。
在本發明的一種實施例中，好氧池內設置有第二曝氣系統，好氧沉淀池內設置有第三曝氣系統。
在本發明的一種實施例中，好氧沉淀池內還設置有污泥沉淀篩選器，污泥沉淀篩選器包括污泥斗、配水渠、出水渠和三相分離器，污泥斗與池本體連接，污泥斗與好氧沉淀池的底部具有間距；配水渠用于將污泥斗外的污水輸送至污泥斗內；三相分離器設于污泥斗的頂部，三相分離器的出水部與出水渠連通；
污泥回流管的一端與污泥斗連通，另一端與厭氧池連通；混合液回流管用于將污泥斗外的污水輸送至缺氧池。
在本發明的一種實施例中，污泥斗內還設有多根穿孔管以及多根污泥支管，多根污泥支管與多根穿孔管一一對應且連通，多根污泥支管均與污泥回流管連通。
在本發明的一種實施例中，污泥斗設有排泥管，排泥管用于將污泥輸送至污泥厭氧消化池。
基于上述目的，本申請實施例還提供了一種高濃度有機廢水處理工藝，適用于上述的環形生化池，工藝包括：
將污水引入吸附沉淀池，經吸附沉淀池處理后的污水進入?yún)捬醭�，�?jīng)厭氧池處理后的污水進入缺氧池；經吸附沉淀池處理后的污泥進入污泥厭氧消化池，經污泥厭氧消化池處理后的上清液回流至缺氧池；經缺氧池處理后的污水進入好氧池，經好氧池處理的污水進入好氧沉淀池；經好氧沉淀池處理后的部分污水回流至缺氧池，經好氧沉淀池處理后的污泥分別進入?yún)捬醭睾臀勰鄥捬跸亍?/p>
本發明的有益效果是：
綜上所述，本實施例提供的環形生化池，能同時滿足高進水負荷和較好的脫氮除磷效果，可有效減小生化池池容，將池本體設置成環形，水流流態好，將沉淀池分別與吸附沉淀池、好氧池疊合垂直布置，減少占地面積，通過在池本體上開孔的方式減少管線連接，降低水頭損失；池本體為一體式結構，也即多個功能池將集成在一起合并建立，結構緊湊，占地面積小，節省土地資源，同時，利于現場運行管理。
（發明人：曹天宇;邸文正;李一龍;關春雨;薛曉飛;王志強;任璐;高世雄;蔣紅與）
