公布日：2022.04.26

申請日：2022.01.25

分類號：C02F9/04(2006.01)I;C02F103/16(2006.01)N;C02F101/22(2006.01)N

摘要

本發明公開了一種電鍍含鉻廢水處理裝置，其特征在于：電鍍含鉻廢水裝置主要由原水罐、Ⅰ反應池、Ⅱ反應池、Ⅲ反應池、碳化硅膜系統、清水池和沉淀池組成；廢水在Ⅰ反應池Ⅰ進行還原反應，然后進入Ⅱ反應池、Ⅲ反應池進行調堿絮凝沉淀，然后出水通過高壓泵進入碳化硅膜組件進行固液分離，去除廢水中的各類固體顆粒物，實現鉻重金屬污染物的去除，同時產生的清水可對反應池及碳化硅膜組件進行清洗。本發明在傳統還原—化學沉淀法上進行延伸，改善了原有工藝處理效果不穩定、占地大的缺點，可去除廢水中的固體顆粒物、重金屬雜質及有機污染物，操作維護管理上更加方便，具有好的出水品質。

權利要求書

1.一種電鍍含鉻廢水處理裝置，其特征在于：主要由原水罐、Ⅰ反應池、Ⅱ反應池、Ⅲ反應池、碳化硅膜系統、清水池和沉淀池組成；所述原水罐內設有原水泵，原水泵接有管道，通過管道連接Ⅰ反應池；Ⅰ反應池的出水管連接Ⅱ和Ⅲ反應池，Ⅱ和Ⅲ反應池通過管道并聯運行；所述反應池內結構相同，均設有2套加藥系統、攪拌裝置和內循環系統，內循環系統設有回流管道、在線控制系統、循環泵和出水管，所述出水管上均設有電動控制閥；所述Ⅱ和Ⅲ反應池的出水管進入碳化硅膜系統，出水管上設有高壓泵；碳化硅膜系統包括碳化硅膜組件、產水管、濃水管和內循環管，內循環管道上設有內循環泵，產水管連接清水池，濃水管連接沉淀池；所述清水池連接清水泵及清水管，清水管分別連接Ⅱ、Ⅲ反應池和碳化硅膜的內循環泵。

2.根據權利要求1所述的電鍍含鉻廢水處理裝置，其特征在于：所述Ⅰ反應池的2套加藥系統為調酸加藥系統和還原劑加藥系統，所述加藥系統由加藥箱和加藥泵組成，在線控制系統包含pH在線及OPR在線檢測儀表。

3.根據權利要求1所述的電鍍含鉻廢水處理裝置，其特征在于：所述Ⅱ反應池和Ⅲ反應池的2套加藥系統為調堿加藥系統和絮凝劑加藥系統。

4.根據權利要求1所述的電鍍含鉻廢水處理裝置，其特征在于：所述沉淀池內設有液位計并配套螺桿泵、PAM加藥系統和污泥脫水機。

發明內容

為了克服現有技術領域存在的技術問題，本發明針對現有電鍍含鉻廢水化學沉淀方法的不足，提供一種與碳化硅膜聯合處理的電鍍含鉻廢水處理裝置。

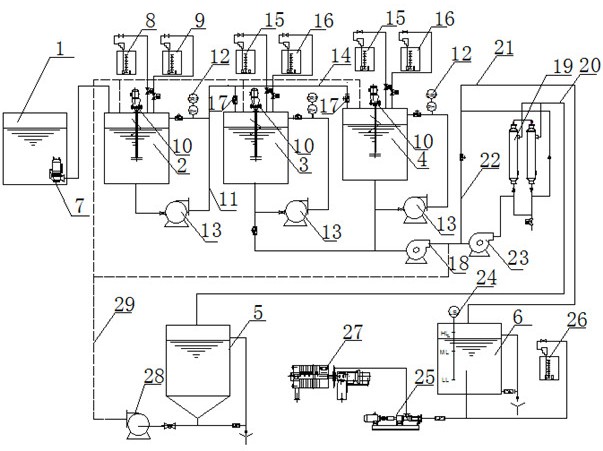

本發明提供的一種電鍍含鉻廢水處理裝置，其特征在于：電鍍含鉻廢水裝置主要由原水罐、Ⅰ反應池、Ⅱ反應池、Ⅲ反應池、碳化硅膜系統、清水池和沉淀池組成；所述原水罐內設有原水泵，原水泵接有管道，通過管道連接Ⅰ反應池；Ⅰ反應池的出水管連接Ⅱ和Ⅲ反應池，Ⅱ和Ⅲ反應池通過管道并聯運行；所述反應池內結構相同，均設有2套加藥系統、攪拌裝置和內循環系統，內循環系統設有回流管道、在線控制系統、循環泵和出水管，所述出水管上均設有電動控制閥；所述Ⅱ和Ⅲ反應池的出水管進入碳化硅膜系統，出水管上設有高壓泵；碳化硅膜系統包括碳化硅膜組件、產水管、濃水管和內循環管，內循環管道上設有內循環泵，產水管連接清水池，濃水管連接沉淀池；所述清水池連接清水泵及清洗管，清洗管分別連接Ⅱ、Ⅲ反應池和碳化硅膜的內循環泵。

進一步所述Ⅰ反應池的2套加藥系統為調酸加藥系統和還原劑加藥系統，所述加藥系統由加藥箱和加藥泵組成；在線控制系統為pH在線及OPR在線儀表，通過測定pH和OPR控制加藥泵的啟停。

進一步所述Ⅱ反應池和Ⅲ反應池的2套加藥系統為調堿加藥系統和絮凝劑加藥系統。

進一步所述沉淀池內設有液位計并配套螺桿泵、PAM加藥系統和污泥脫水機，待沉淀池內污泥液位達到設定液位上限后，開啟螺桿泵，PAM加藥系統和污泥脫水機對污泥進行處理。

本發明在傳統還原—化學沉淀法上進行延伸，改善了原有工藝處理效果不穩定、占地大的缺點，本工藝具有的優勢特點如下：采用碳化硅膜組件，可去除廢水中的固體顆粒物、重金屬雜質及有機污染物，其抗污染性能、抗污堵能力及抗化學清洗能力更強，操作維護管理上更加方便。本裝置具有好的出水品質，產水可直接進行回用，如用于藥劑配置、設備清洗等，大大減少廢水排放，同時實現水資源的回收再利用。

（發明人：郭燕;賀志慶;李燕利）
