公布日：2022.04.05
申請日：2021.12.14
分類號：C02F9/04(2006.01)I;B01D29/56(2006.01)I;B01D61/02(2006.01)I;B01D61/04(2006.01)I;B01D61/08(2006.01)I;B01D61/10(2006.01)I;
B01D61/12(2006.01)I;B01D65/02(2006.01)I;C02F101/10(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種廢水高回用率膜處理系統及方法，包括多級過濾單元，用于對廢水進行濾除雜質；過渡水箱，用于存儲多級過濾單元處理后的廢水；膜處理單元，用于對過渡水箱內的廢水進一步處理，處理后的大部分水作為回用水，少量濃水進入下一工序。本發明采用二級二段膜分離系統，大大減少了進入進入蒸發工序的濃水量；而且還采用了二級膜處理純水，保證了純水的水質能過達到回水要求；一級膜和二段膜的進水添加阻垢劑和還原劑，阻垢劑能有效防止水垢、微生物粘體的形成、提高系統的脫鹽率、產水量；還原劑用于進一步還原金屬離子；二級膜進水添加了片堿，提高PH值，二氧化碳更容易轉化為碳酸根離子，可以被反滲透脫除。
權利要求書
1.一種廢水高回用率膜處理系統，其特征在于，包括：多級過濾單元，用于對廢水進行濾除雜質；過渡水箱，用于存儲多級過濾單元處理后的廢水；膜處理單元，用于對過渡水箱內的廢水進一步處理，包括一級RO膜裝置、二級RO膜裝置和二段RO膜裝置，所述一級RO膜裝置的進水口連接到過渡水箱，其純水口經純水箱連接二級RO膜裝置的進水口，一級RO膜裝置的污水口經濃水箱連接二段RO膜裝置的進水口，二級RO膜裝置的污水口和二段RO膜裝置的純水口都連通至過渡水箱。
2.如權利要求1所述的一種廢水高回用率膜處理系統，其特征在于，所述多級過濾單元包括管道依次連通的一級粗濾器、二級粗濾器、第一精密過濾器和超濾器，一級粗濾器經過原水提升泵連通外部預處理的廢水，超濾器的出口連通到所述過渡水箱。
3.如權利要求1或2所述的一種廢水高回用率膜處理系統，其特征在于，還包括一個廢水箱，所述廢水箱用于收集廢水，再通入多級過濾單元內進行處理。
4.如權利要求2所述的一種廢水高回用率膜處理系統，其特征在于，所述過渡水箱和多級過濾單元之間設置有反清洗泵，所述反清洗泵的入口連通到過渡水箱，其出口通過管道分別連通到一級粗濾器、二級粗濾器、第一精密過濾器和超濾器的清洗口。
5.如權利要求1所述的一種廢水高回用率膜處理系統，其特征在于，所述一級RO膜裝置和過渡水箱之間還設置有第二精密過濾器，第二精密過濾器的入口經第一增壓泵連接到過渡水箱，其出口連接到一級RO膜裝置；所述純水箱和二級RO膜裝置之間還設置偶第三精密過濾器，第三精密過濾器的入口經第三增壓泵連接純水箱，其出口連接二級RO膜裝置；所述濃水箱和二段RO膜裝置之間還設置有第四精密過濾器，第四精密過濾器的入口經第四增壓泵連接濃水箱，其出口連接到二段RO膜裝置。
6.一種廢水高回用率膜處理方法，其特征在于，包括以下步驟：步驟S1：廢水先進入多級過濾單元，依次經一次粗濾、二次粗濾、精濾和超濾后，排放至過渡水箱內；步驟S2：過渡水箱內液體進入一級RO膜裝置，一級RO膜裝置對液體進行分離，得到第一低濃度水和第一高濃度水，第一低濃度水進入純水箱，第一高濃度水進入濃水箱；步驟S3：純水箱內的第一低濃度水進入二級RO膜裝置，二級RO膜裝置對第一低濃度水進行分離，得到第二低濃度水和第二高濃度水，第二低濃度水回用，第二高濃度水進入過渡水箱；步驟S4：濃水箱內第一高濃度水進入二段RO膜裝置，二段RO膜裝置對第一高濃度水進行分離，得到第三低濃度水和第三高濃度水，所述第三低濃度水進入過渡水箱，所述第三高濃度水進入下一工序或回流至濃水箱。7.如權利要求6所述的一種廢水高回用率膜處理方法，其特征在于，步驟S2中，過渡水箱和一級RO膜裝置之間的管道上設計有第一加藥裝置，過渡水箱中液體泵入一級RO膜裝置同時，第一加藥裝置向管道中液體投放阻垢劑和還原劑，阻垢劑投放量為1.5-5ppm，還原劑的投放量為5-10ppm；步驟S3中，純水箱上設置有第二加藥裝置，純水箱內第一低濃度水進入二級RO膜裝置前，第二加藥裝置向純水箱中投入片堿，至第一低濃度水的PH值調節至6-8.2；步驟S4中，所述濃水箱上設置有第三加藥裝置，第三加藥裝置向濃水箱內投放阻垢劑和還原劑，阻垢劑的投放量為1.5-5ppm，還原劑的投放量為5-10ppm。
8.如權利要求6所述的一種廢水高回用率膜處理方法，其特征在于，步驟S4中，二段RO膜裝置處理后得到的第三高濃縮水，先采用OPR儀測定第三高濃度水的OPR值，當OPR值低于設定值時，第三高濃度水回流至濃水箱，當OPR值高于設定值時，第三高濃度水進入下一工序。
9.如權利要求6所述的一種廢水高回用率膜處理方法，其特征在于，步驟S2中，過渡水箱中廢水，先經第一增壓泵增壓通入第二精密過濾器，濾除雜質后，再經一級RO膜裝置內的高壓泵抽出，進入一級RO膜裝置內進行分離處理；步驟S3中，純水箱內廢水，先經第二增壓泵通入第三精密過濾器，濾除雜質后，再經二級RO膜裝置內的高壓泵抽出，進入二級RO膜裝置內進行分離處理；步驟S4中，濃水箱內廢水，先經第三增壓泵通入第四精密過濾器，濾除雜質后，再經二段RO膜裝置內的高壓泵抽出，進入二段RO膜裝置內進行分離處理。
10.如權利要求8所述的一種廢水高回用率膜處理方法，其特征在于，所述過渡水箱上還經一個反清洗泵連通多級過濾單元，反清洗泵抽出過渡水箱內的液體對多級過濾單元中的過濾器進行反清洗，反清洗液進入上一工序。
發明內容
本發明的目的在于提供一種廢水高回用率膜處理系統及方法，為解決現有膜分離裝置處理廢水后分離出的濃液量過多，從而增加了后續蒸發工序的工作量的缺陷。
為了實現根據本發明的這些目的和其它優點：
第一方面，公開了一種廢水高回用率膜處理系統，其特征在于，包括：
多級過濾單元，用于對廢水進行濾除雜質；
過渡水箱，用于存儲多級過濾單元處理后的廢水；

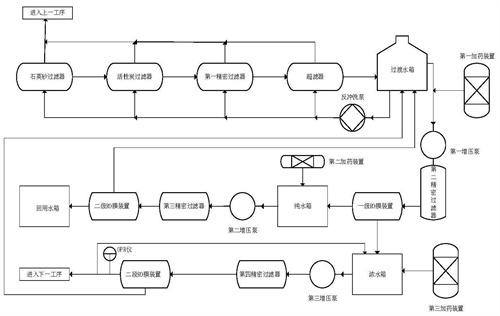

膜處理單元，用于對過渡水箱內的廢水進一步處理，包括一級RO膜裝置、二級RO膜裝置和二段RO膜裝置，所述一級RO膜裝置的進水口連接到過渡水箱，其純水口經純水箱連接二級RO膜裝置的進水口，一級RO膜裝置的污水口經濃水箱連接二段RO膜裝置的進水口，二級RO膜裝置的污水口和二段RO膜裝置的純水口都連通至過渡水箱。
第一方面，在一個可能的設計中，所述多級過濾單元包括管道依次連通的一級粗濾器、二級粗濾器、第一精密過濾器和超濾器，一級粗濾器經過原水提升泵連通外部預處理的廢水，超濾器的出口連通到所述過渡水箱。
第一方面，在一個可能的設計中，還包括一個廢水箱，所述廢水箱用于收集廢水，再通入多級過濾單元內進行處理。
第一方面，在一個可能的設計中，所述過渡水箱和多級過濾單元之間設置有反清洗泵，所述反清洗泵的入口連通到過渡水箱，其出口通過管道分別連通到一級粗濾器、二級粗濾器、第一精密過濾器和超濾器的清洗口。
第一方面，在一個可能的設計中，所述一級RO膜裝置和過渡水箱之間還設置有第二精密過濾器，第二精密過濾器的入口經第一增壓泵連接到過渡水箱，其出口連接到一級RO膜裝置；所述純水箱和二級RO膜裝置之間還設置偶第三精密過濾器，第三精密過濾器的入口經第三增壓泵連接純水箱，其出口連接二級RO膜裝置；所述濃水箱和二段RO膜裝置之間還設置有第四精密過濾器，第四精密過濾器的入口經第四增壓泵連接濃水箱，其出口連接到二段RO膜裝置。
第二方面，還公開了一種廢水高回用率膜處理方法，包括以下步驟：
步驟S1：廢水先進入多級過濾單元，依次經一次粗濾、二次粗濾、精濾和超濾后，排放至過渡水箱內；
步驟S2：過渡水箱內液體進入一級RO膜裝置，一級RO膜裝置對液體進行分離，得到第一低濃度水和第一高濃度水，第一低濃度水進入純水箱，第一高濃度水進入濃水箱；
步驟S3：純水箱內的第一低濃度水進入二級RO膜裝置，二級RO膜裝置對第一低濃度水進行分離，得到第二低濃度水和第二高濃度水，第二低濃度水進入生產線使用，第二高濃度水進入過渡水箱；
步驟S4：濃水箱內第一高濃度水進入二段RO膜裝置，二段RO膜裝置對第一高濃度水進行分離，得到第三低濃度水和第三高濃度水，所述第三低濃度水進入過渡水箱，所述第三高濃度水進入下一工序或回流至濃水箱。
第二方面，在一個可能的設計中，步驟S2中，過渡水箱和一級RO膜裝置之間的管道上設計有第一加藥裝置，過渡水箱中液體泵入一級RO膜裝置同時，第一加藥裝置向管道中液體投放阻垢劑和還原劑，阻垢劑投放量為1.5-5ppm，還原劑的投放量為5-10ppm；步驟S3中，純水箱上設置有第二加藥裝置，純水箱內第一低濃度水進入二級RO膜裝置前，第二加藥裝置向純水箱中投入片堿，至第一低濃度水的PH值調節至6-8.2；步驟S4中，所述濃水箱上設置有第三加藥裝置，第三加藥裝置向濃水箱內投放阻垢劑和還原劑，阻垢劑的投放量為1.5-5ppm，還原劑的投放量為5-10ppm。
第二方面，在一個可能的設計中，步驟S4中，二段RO膜裝置處理后得到的第三高濃縮水，先采用OPR儀測定第三高濃度水的OPR值，當OPR值低于設定值時，第三高濃度水回流至濃水箱，當OPR值高于設定值時，第三高濃度水進入下一工序。
第二方面，在一個可能的設計中，步驟S2中，過渡水箱中廢水，先經第一增壓泵增壓通入第二精密過濾器，濾除雜質后，再經一級RO膜裝置內的高壓泵抽出，進入一級RO膜裝置內進行分離處理；步驟S3中，純水箱內廢水，先經第二增壓泵通入第三精密過濾器，濾除雜質后，再經二級RO膜裝置內的高壓泵抽出，進入二級RO膜裝置內進行分離處理；步驟S4中，濃水箱內廢水，先經第三增壓泵通入第四精密過濾器，濾除雜質后，再經二段RO膜裝置內的高壓泵抽出，進入二段RO膜裝置內進行分離處理。
第二方面，在一個可能的設計中，所述過渡水箱上還經一個反清洗泵連通多級過濾單元，反清洗泵抽出過渡水箱內的液體對多級過濾單元中的過濾器進行反清洗，反清洗液進入上一工序。
本發明至少包括以下有益效果：
本發明采用二級二段膜分離系統，二段膜處理后，濃液中鹽分較低時，再次回流至濃水箱繼續處理，達到設定值后，再進入蒸發工序，這樣大大減少了進入進入蒸發工序的濃水量；而且還采用了二級膜處理純水，保證了純水的水質能過達到回水要求；
一級膜和二段膜的進水添加阻垢劑和還原劑，阻垢劑能有效防止水垢、微生物粘體的形成、提高系統的脫鹽率、產水量；還原劑用于進一步還原金屬離子；
二級膜進水添加了片堿，提高PH值，二氧化碳更容易轉化為碳酸根離子，碳酸根離子可以被反滲透脫除，而二氧化碳本身是一種氣體，會隨透過液自由進入RO產水，對于下游的離子交換床拋光處理造成不當?shù)呢?fù)荷；某些TOC成分在高pH下更容易脫除；硼的脫除率在高pH下也較高。
本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。
（發明人：羅先華;黃理民）
