公布日：2022.05.06
申請日：2022.01.16
分類號：C02F9/04(2006.01)I;C02F103/38(2006.01)N
摘要
本發明公開了一種深度處理粘膠纖維廢水用催化氧化一體化反應器，屬于粘膠纖維廢水治理技術領域，包括預混合區、催化氧化區、pH調節區以及末端絮凝區，預混合區與pH調節區和末端絮凝區分設于催化氧化區的兩側，催化氧化區中部設有一組催化氧化反應攪拌器，催化氧化區外部一側設有催化回流泵，催化回流泵一端與催化氧化區連接，催化回流泵另一端與第一組預混合攪拌池連接。本發明通過增加預混合池，提高藥劑與廢水的混合效率，節約藥劑耗量約5％，采用催化氧化出水進行回流，將反應未完全的氧化性藥劑回流至系統前段，減少藥劑耗量約10％，射流曝氣器將pH調節池內多余的未反應完全的氧化劑吹脫分解，大大減少廢水處理成本。
權利要求書

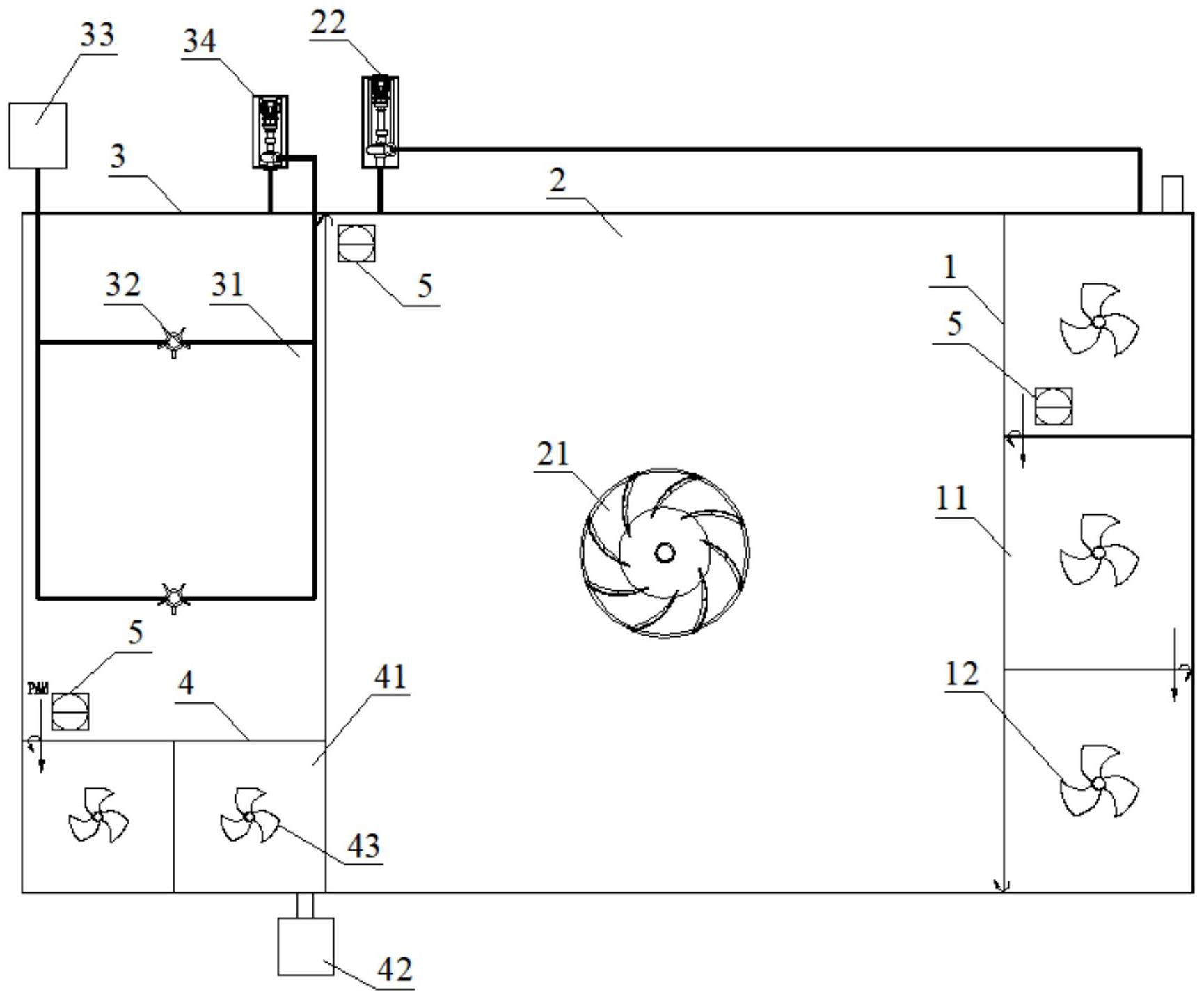

1.一種深度處理粘膠纖維廢水用催化氧化一體化反應器，其特征在于，包括預混合區（1）、催化氧化區（2）、pH調節區（3）以及末端絮凝區（4），所述預混合區（1）與所述pH調節區（3）和末端絮凝區（4）分設于催化氧化區（2）的兩側；所述預混合區（1）包括3組并排設置的預混合攪拌池（11），每組所述預混合攪拌池（11）中部均設有一組預混合攪拌器（12）；所述催化氧化區（2）中部設有一組催化氧化反應攪拌器（21），催化氧化區（2）外部一側設有催化回流泵（22），所述催化回流泵（22）一端與催化氧化區（2）連接，催化回流泵（22）另一端與第一組預混合攪拌池（11）連接；所述pH調節區（3）包括一組pH調節池（31）以及位于所述pH調節池（31）內部并排設置的兩組吹脫曝氣反應器（32），兩組所述吹脫曝氣反應器（32）均與位于pH調節區（3）外部一側的自鼓風機房（33）連接，pH調節區（3）外部一側還設有用于將pH調節池（31）內多余的未反應完全的氧化劑吹脫分解的射流循環泵（34）；所述末端絮凝區（4）包括2組并排設置的末端絮凝池（41），其中一組末端絮凝池（41）與pH調節池（31）連接，另一組末端絮凝池（41）與位于末端絮凝區（4）外部一側的沉淀池（42）連接，前兩組預混合攪拌池（11）之間設有防結垢組件（5），所述催化氧化區（2）與pH調節池（31）之間設有防結垢組件（5），pH調節池（31）與末端絮凝池（41）之間設有防結垢組件（5）；所述防結垢組件（5）包括連接管（51）、位于所述連接管（51）兩端的固定板（52）、位于連接管（51）頂部中部且與連接管（51）螺紋連接的除垢桿（6），所述除垢桿（6）自上而下包括螺紋蓋（61）、方形管柱（62）、連接塊（63）、伸縮桿（64），所述螺紋蓋（61）與所述連接管（51）中部設有的支管（53）螺紋連接，所述方形管柱（62）與螺紋蓋（61）底部轉動連接，所述連接塊（63）位于方形管柱（62）中部，所述伸縮桿（64）為兩組且分別位于連接塊（63）的兩側，方形管柱（62）底部設有開槽（621），所述開槽（621）與位于連接管（51）內底部的立柱（54）對應配接，開槽（621）內部滑動設置有一個活塞（622），位于所述活塞（622）上方的方形管柱（62）內部填充有液壓油，連接塊（63）內部兩側均設有盤繞的液壓油軟管（631），兩組所述液壓油軟管（631）均與方形管柱（62）上部連通，伸縮桿（64）包括若干伸縮支桿（641），液壓油軟管（631）貫穿伸縮桿（64），液壓油軟管（631）的末端與伸縮桿（64）最內部的伸縮支桿（641）固定連接，伸縮桿（64）最內部的伸縮支桿（641）外端固定設有擋板（65），所述擋板（65）上部通過一組伸縮套筒（66）與方形管柱（62）連接，所述伸縮套筒（66）內部設有彈簧（67）；每組所述伸縮支桿（641）的末端均周向設有4組用于導流并防結垢的攪拌刀片（642），所述攪拌刀片（642）、伸縮套筒（66）、方形管柱（62）以及連接塊（63）的表面均涂有防結垢腐蝕提料，每組伸縮支桿（641）上的4組攪拌刀片（642）通過轉動環（643）連接，所述轉動環（643）嵌套在伸縮支桿（641）末端設有的轉動槽（644）內部，轉動環（643）與轉動槽（644）轉動連接；所述連接管（51）兩端對應所述固定板（52）處均設有過濾網（55），所述擋板（65）背面設有用于振動去除過濾網（55）上結垢物的超聲波振子（7），所述超聲波振子（7）的電性導線（71）貫穿出所述螺紋蓋（61）頂部。
2.根據權利要求1所述的一種深度處理粘膠纖維廢水用催化氧化一體化反應器，其特征在于，所述預混合攪拌池（11）的池體四周設置有長度為0.5‑1m的圓弧形倒角，所述催化氧化區（2）的池體四周設置有長度為1.5‑2m的圓弧形倒角，所述pH調節池（31）和末端絮凝池（41）的池體四周設置有長度為0.5‑1.5m的圓弧形倒角，末端絮凝池（41）內部設有絮凝攪拌器（43）。
3.根據權利要求1所述的一種深度處理粘膠纖維廢水用催化氧化一體化反應器，其特征在于，所述螺紋蓋（61）頂部設有用于加強密封作用的密封板（68）。
4.根據權利要求1所述的一種深度處理粘膠纖維廢水用催化氧化一體化反應器，其特征在于，所述方形管柱（62）與位于所述螺紋蓋（61）底部的轉動塊（69）固定連接，所述轉動塊（69）與螺紋蓋（61）轉動連接。5.根據權利要求1所述的一種深度處理粘膠纖維廢水用催化氧化一體化反應器，其特征在于，所述活塞（622）與開槽（621）內部兩側壁設有的滑槽（623）滑動且密封連接。
發明內容
針對上述存在的問題，本發明提供了一種深度處理粘膠纖維廢水用催化氧化一體化反應器。
本發明的技術方案是：
一種深度處理粘膠纖維廢水用催化氧化一體化反應器，包括預混合區、催化氧化區、pH調節區以及末端絮凝區，所述預混合區與所述pH調節區和末端絮凝區分設于催化氧化區的兩側；
所述預混合區包括3組并排設置的預混合攪拌池，每組所述預混合攪拌池中部均設有一組預混合攪拌器；
所述催化氧化區中部設有一組催化氧化反應攪拌器，催化氧化區外部一側設有催化回流泵，所述催化回流泵一端與催化氧化區連接，催化回流泵另一端與第一組預混合攪拌池連接；
所述pH調節區包括一組pH調節池以及位于所述pH調節池內部并排設置的兩組吹脫曝氣反應器，兩組所述吹脫曝氣反應器均與位于pH調節區外部一側的自鼓風機房連接，pH調節區外部一側還設有用于將pH調節池內多余的未反應完全的氧化劑吹脫分解的射流循環泵；
所述末端絮凝區包括2組并排設置的末端絮凝池，其中一組末端絮凝池與pH調節池連接，另一組末端絮凝池與位于末端絮凝區外部一側的沉淀池連接，前兩組預混合攪拌池之間設有防結垢組件，所述催化氧化區與pH調節池之間設有防結垢組件，pH調節池與末端絮凝池之間設有防結垢組件。
進一步的，所述預混合攪拌池的池體四周設置有長度為0.5‑1m的圓弧形倒角，所述催化氧化區的池體四周設置有長度為1.5‑2m的圓弧形倒角，所述pH調節池和末端絮凝池的池體四周設置有長度為0.5‑1.5m的圓弧形倒角，末端絮凝池內部設有絮凝攪拌器。通過合理設置池體結構減緩池體結垢現象。
進一步的，所述防結垢組件包括連接管、位于所述連接管兩端的固定板、位于連接管頂部中部且與連接管螺紋連接的除垢桿。防結垢組件安裝方便，可快速更換。
更進一步的，所述除垢桿自上而下包括螺紋蓋、方形管柱、連接塊、伸縮桿，所述螺紋蓋與所述連接管中部設有的支管螺紋連接，所述方形管柱與螺紋蓋底部轉動連接，所述連接塊位于方形管柱中部，所述伸縮桿為兩組且分別位于連接塊的兩側，方形管柱底部設有開槽，所述開槽與位于連接管內底部的立柱對應配接，開槽內部滑動設置有一個活塞，位于所述活塞上方的方形管柱內部填充有液壓油，連接塊內部兩側均設有盤繞的液壓油軟管，兩組所述液壓油軟管均與方形管柱上部連通，伸縮桿包括若干伸縮支桿，液壓油軟管貫穿伸縮桿，液壓油軟管的末端與伸縮桿最內部的伸縮支桿固定連接，伸縮桿最內部的伸縮支桿外端固定設有擋板，所述擋板上部通過一組伸縮套筒與方形管柱連接，所述伸縮套筒內部設有彈簧。通過可拆卸的除垢桿提高除垢效率以及維護效率。
優選的，所述螺紋蓋頂部設有用于加強密封作用的密封板。防止內部液體溢流。
優選的，所述方形管柱與位于所述螺紋蓋底部的轉動塊固定連接，所述轉動塊與螺紋蓋轉動連接。保證了接口處的密封性良好。
優選的，所述活塞與開槽內部兩側壁設有的滑槽滑動且密封連接。通過活塞的運動提供液壓壓力。
進一步的，每組所述伸縮支桿的末端均周向設有4組用于導流并防結垢的攪拌刀片，所述攪拌刀片、伸縮套筒、方形管柱以及連接塊的表面均涂有防結垢腐蝕提料，每組伸縮支桿上的4組攪拌刀片通過轉動環連接，所述轉動環嵌套在伸縮支桿末端設有的轉動槽內部，轉動環與轉動槽轉動連接。涂刷防結垢腐蝕提料，避免結垢物堵塞堆積在管道內。
進一步的，所述連接管兩端對應所述固定板處均設有過濾網，所述擋板背面設有用于振動去除過濾網上結垢物的超聲波振子，所述超聲波振子的電性導線貫穿出所述螺紋蓋頂部。通過超聲波震動去除過濾網上附著的結垢。
本發明的有益效果是：
(1)本發明的深度處理粘膠纖維廢水用催化氧化一體化反應器通過增加預混合池，提高藥劑與廢水的混合效率，節約藥劑耗量約5％，采用催化氧化出水進行回流，將反應未完全的氧化性藥劑回流至系統前段，減少藥劑耗量約10％，射流曝氣器將pH調節池內多余的未反應完全的氧化劑吹脫分解，避免懸浮物上浮，減少液堿和PAM藥劑耗量，大大減少廢水處理成本。
(2)本發明的深度處理粘膠纖維廢水用催化氧化一體化反應器通過合理設置池體結構，在池體四周設置圓弧形倒角，同時在池體連接處設置防結垢組件，減緩池體結垢現象，避免結垢物堵塞堆積，方便更換，操作方便，通過可拆卸的除垢桿提高除垢效率以及維護效率，同時密封性良好，結合超聲波震動進一步提高了防結垢及除垢效果，有效保障了廢水處理系統持續穩定運行。
（發明人：呂路;郭志成;陳振;孫柏巖;張煒銘;潘丙才）
