公布日：2022.07.15
申請日：2022.05.23
分類號：C02F9/06(2006.01)I;C02F103/36(2006.01)N
摘要

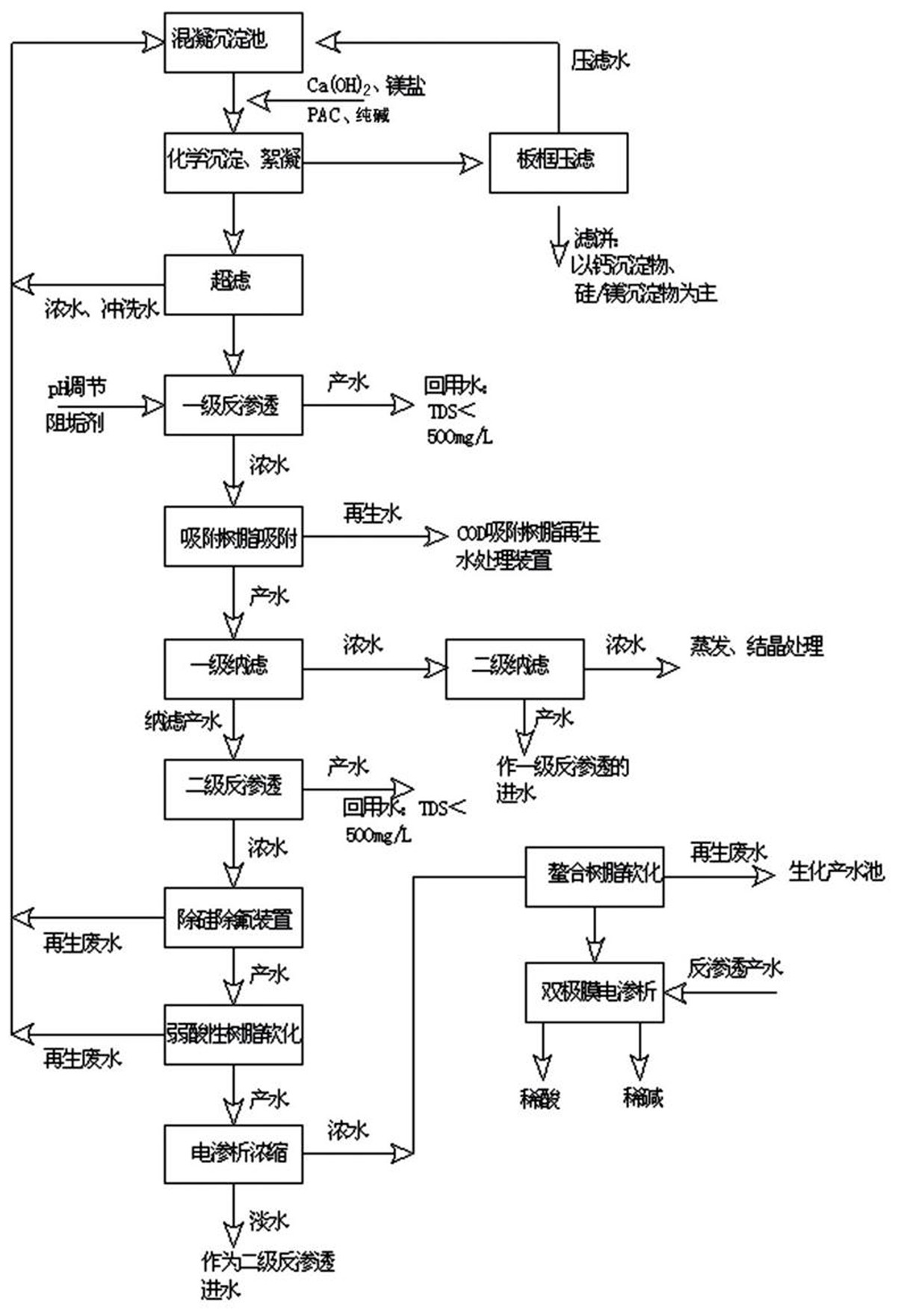

本發明公開了一種焦化廢水處理方法，包括以下步驟：1)將焦化廢水送入混凝池調節水質，出水送入化學沉淀裝置，投入藥劑；2)將出水進入超濾系統去除懸浮物，濃水回用混凝沉淀池；3)通過一級反滲透系統提濃，產水進入純水箱回用，4)經樹脂吸附脫除COD；5)進入一級納濾系統進行分鹽處理，產水進入二級反滲透水箱，濃水進入二級納濾系統提濃并蒸發結晶；6)去除水中的氟離子和二氧化硅；7)產水進入到軟化樹脂裝置；8)產水進入電滲析系統提濃，淡水進入二次反滲透水箱，濃水進入螯合樹脂水箱脫除鈣鎂離子，產水進入雙極膜系統用于酸堿生產。這種焦化廢水零排放的處理方法，既實現了焦化廢水的資源化利用，減少了污染排放。
權利要求書
1.一種焦化廢水處理方法，焦化廢水中含有懸浮物10mg/L～30mg/L，鈣離子10mg/L～100mg/L，鎂離子3mg/L～30mg/L，二氧化硅5mg/L～100mg/L，氟化物10mg/L～100mg/L，電導率8ms/cm～10ms/cm，氯離子1000mg/L～2000mg/L，硫酸根離子1000mg/L～3000mg/L，COD5mg/L～150mg/L，總氰化物0.1mg/L～0.2mg/L，其特征在于，包括以下步驟：1)將焦化廢水送入混凝池調節水質，出水送入化學沉淀裝置，投入熟石灰、氯化鎂、聚合氯化鋁和鹽酸；2)將出水進入超濾系統去除懸浮物，濃水回用混凝沉淀池；3)將步驟2的出水通過一級反滲透系統提濃，產水進入純水箱回用，4)將步驟3產出濃水經樹脂吸附脫除COD；5)將步驟4中經過樹脂吸附后的產水進入一級納濾系統進行分鹽處理，產水進入二級反滲透水箱，濃水進入二級納濾系統提濃并蒸發結晶；6)在步驟5的二級反滲透濃水中加入聚合氯化鋁、氯化鎂投料、熟石灰、純堿和鹽酸去除水中的氟離子和二氧化硅；7)將步驟6的產水進入到軟化樹脂裝置，進一步降低鈣鎂的含量，確保產水達到電滲析系統的進水標準；8)產水進入電滲析系統將水中的離子進一步提濃，淡水進入二次反滲透水箱，濃水進入螯合樹脂水箱再次對鈣鎂離子進行脫除，最后產水進入雙極膜系統進行酸堿的生產。
2.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟1)中，投入熟石灰投料比為0.05％～0.2％，氯化鎂投料比為0.01％～0.3％，聚合氯化鋁投料比為0.02％～0.05％，7％鹽酸的投料比為0.4％～0.6％。
3.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟2)中，超濾系統的運行壓力為0.05MPa～0.1MPa，出水的電導率為10ms/cm～12ms/cm，濃水導電率為30ms/cm～40ms/cm。
4.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟3)中，一級反滲透系統的運行壓力為1.2MPa～1.6MPa，濃水電導率為30ms/cm～40ms/cm，COD為100mg/L～250mg/L；產水的電導率為1ms/cm～2ms/cm。
5.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟4)中，經樹脂吸附的濃水COD為50mg/L～100mg/L。
6.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟5)中，一級納濾系統的運行壓力為1MPa～1.2MPa，產水的電導率為20ms/cm～25ms/cm，濃水的電導率為40ms/cm～47ms/cm。
7.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟6)中，熟石灰投料比為0.15％～0.3％，氯化鎂投料比為0.01％～0.1％，聚合氯化鋁投料比為0.02％～0.07％，純堿的投料比為0.16～0.18％，7％鹽酸的投料比為0.4％～0.8％。
8.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟6)中，產水的鈣離子濃度為30mg/L～40mg/L；鎂離子濃度為3mg/L～20mg/L。
9.如權利要求1所述的一種焦化廢水處理方法，其特征在于：步驟7)中，產水的鈣離子濃度為5mg/L～10mg/L；鎂離子濃度為1mg/L～2mg/L。
發明內容
本發明針對現有技術不足，提供了一種焦化廢水處理方法，這種焦化廢水零排放的處理方法，既實現了焦化廢水的資源化利用，又減少了試劑的外購費用，工藝過程能耗小，成本低，設備簡單，易于操作，處理效果穩定，且產生的酸堿可用于處理過程的樹脂再生等工藝回用，將對焦化廢水的最終零排和焦化企業的可持續發展具有重要的現實意義。
為了解決上述技術問題，本發明通過下述技術方案得以解決：一種焦化廢水處理方法，焦化廢水中含有懸浮物10mg/L～30mg/L，鈣離子10mg/L～100mg/L，鎂離子3mg/L～30mg/L，二氧化硅5mg/L～100mg/L，氟化物10mg/L～100mg/L，電導率8ms/cm～10ms/cm，氯離子1000mg/L～2000mg/L，硫酸根離子1000mg/L～3000mg/L，COD5mg/L～150mg/L，總氰化物0.1mg/L～0.2mg/L，包括以下步驟：1)將焦化廢水送入混凝池調節水質，出水送入化學沉淀裝置，投入熟石灰、氯化鎂、聚合氯化鋁和鹽酸；2)將出水進入超濾系統去除懸浮物，濃水回用混凝沉淀池；3)將步驟2的出水通過一級反滲透系統提濃，產水進入純水箱回用，4)將步驟3產出濃水經樹脂吸附脫除COD；5)將步驟4中經過樹脂吸附后的產水進入一級納濾系統進行分鹽處理，產水進入二級反滲透水箱，濃水進入二級納濾系統提濃并蒸發結晶；6)在步驟5的二級反滲透濃水中加入聚合氯化鋁、氯化鎂投料、熟石灰、純堿和鹽酸去除水中的氟離子和二氧化硅；7)將步驟6的產水進入到軟化樹脂裝置，進一步降低鈣鎂的含量，確保產水達到電滲析系統的進水標準；8)產水進入電滲析系統將水中的離子進一步提濃，淡水進入二次反滲透水箱，濃水進入螯合樹脂水箱再次對鈣鎂離子進行脫除，最后產水進入雙極膜系統進行酸堿的生產。這種焦化廢水零排放的處理方法，既實現了焦化廢水的資源化利用，又減少了試劑的外購費用，工藝過程能耗小，成本低，設備簡單，易于操作，處理效果穩定。實現了焦化廢水的減量化與資源化利用，且產生的酸堿可用于處理過程的樹脂再生等工藝回用，將對焦化廢水的最終零排和焦化企業的可持續發展具有重要的現實意義。
步驟1)中，投入熟石灰投料比為0.05％～0.2％，氯化鎂投料比為0.01％～0.3％，聚合氯化鋁投料比為0.02％～0.05％，7％鹽酸的投料比為0.4％～0.6％。
步驟2)中，超濾系統的運行壓力為0.05MPa～0.1MPa，出水的電導率為10ms/cm～12ms/cm，濃水導電率為30ms/cm～40ms/cm。
步驟3)中，一級反滲透系統的運行壓力為1.2MPa～1.6MPa，濃水電導率為30ms/cm～40ms/cm，COD為100mg/L～250mg/L；產水的電導率為1ms/cm～2ms/cm。
步驟4)中，經樹脂吸附的濃水COD為50mg/L～100mg/L。
步驟5)中，一級納濾系統的運行壓力為1MPa～1.2MPa，產水的電導率為20ms/cm～25ms/cm，濃水的電導率為40ms/cm～47ms/cm。
步驟6)中，熟石灰投料比為0.15％～0.3％，氯化鎂投料比為0.01％～0.1％，聚合氯化鋁投料比為0.02％～0.07％，純堿的投料比為0.16～0.18％，7％鹽酸的投料比為0.4％～0.8％。
步驟6)中，產水的鈣離子濃度為30mg/L～40mg/L；鎂離子濃度為3mg/L～20mg/L。
步驟7)中，產水的鈣離子濃度為5mg/L～10mg/L；鎂離子濃度為1mg/L～2mg/L。
本發明與現有技術相比，具有如下有益效果：這種焦化廢水零排放的處理方法，既實現了焦化廢水的資源化利用，又減少了試劑的外購費用，工藝過程能耗小，成本低，設備簡單，易于操作，處理效果穩定，且產生的酸堿可用于處理過程的樹脂再生等工藝回用，將對焦化廢水的最終零排和焦化企業的可持續發展具有重要的現實意義。
（發明人：施龍）
