公布日：2022.05.06
申請日：2022.04.02
分類號：C02F9/14(2006.01)I
摘要

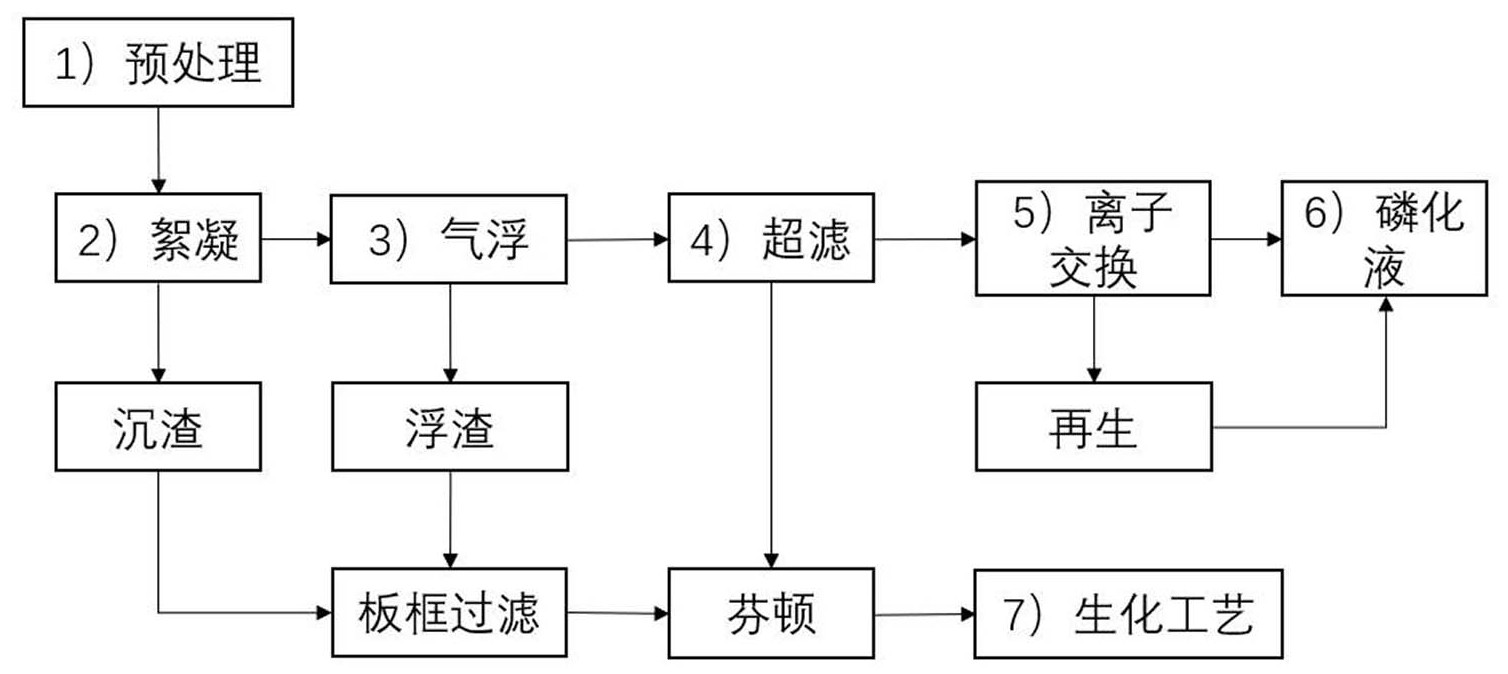

本發明涉及一種磷化廢水資源化回收工藝，屬于磷化廢水資源化回收領域，解決了磷化廢水資源化回收的同時，降低了廢水中污染物濃度，該工藝依次經過1）預處理，2）絮凝，3）氣浮，4）超濾，5）離子交換，將離子交換工藝出水與再生過程中獲得的金屬離子進行配比，添加少量酒石酸和/或硫脲最終獲得磷化液，實現磷化廢水的資源化回收，6）磷化液及7）生化工藝的處理，實現了磷化廢水資源化回收及污染物的去除。
權利要求書
1.一種磷化廢水資源化回收工藝，其特征在于，包括：1）預處理：所述預處理包括格柵池、調節池中的一種或多種；2）絮凝：經預處理后的進行絮凝處理，絮凝處理投加聚合氯化鋁、聚丙烯酰胺，沉降獲得沉渣；3）氣�。翰捎萌軞鈿飧」に囘M(jìn)行氣浮，并對氣浮過程中產生的浮渣進行撈��；4）超濾：將經過氣浮工藝處理的廢水輸送至超濾工藝，將超濾濃縮液輸送至芬頓工藝處理；5）離子交換：將所述超濾工藝出水輸送至離子交換工藝，離子交換工藝中采用氫離子交換樹脂，吸附飽和的氫離子交換樹脂進行再生處理，并對再生液進行回收；6）磷化液：將離子交換工藝出水與再生過程中獲得的金屬離子進行配比，最終獲得磷化液；7）生化工藝：將芬頓工藝出水輸送至生化工藝進行生化處理。
2.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，所述沉渣和/或浮渣輸送至板框過濾工藝進行脫水處理。
3.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，所述板框過濾工藝產出的水輸送至芬頓工藝處理。4.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，再生獲得的金屬離子包括錳、鋅、鎳、鈣、鋁中的一種或多種。
5.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，氣浮工藝過程中投加磷酸，調節pH至2‑3。
6.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，所述磷化液中添加質量分?jǐn)?shù)為0.05‑0.1%的硫脲。
7.如權利要求6所述的一種磷化廢水資源化回收工藝，其特征在于，所述磷化液中還添加有質量分?jǐn)?shù)為1‑1.5%的酒石酸。
8.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，所述生化工藝為厭氧工藝和/或膜生物反應器。
9.如權利要求1所述的一種磷化廢水資源化回收工藝，其特征在于，所述超濾工藝前還設置有砂濾工藝和/或炭濾工藝。
發明內容
本發明的目的就是為了解決現有技術存在的缺陷，提供有一種磷化廢水資源化回收工藝。
本發明公開了一種磷化廢水資源化回收工藝，包括：1）預處理：所述預處理包括格柵池、調節池中的一種或多種；2）絮凝：經預處理后的進行絮凝處理，絮凝處理投加聚合氯化鋁、聚丙烯酰胺，沉降獲得沉渣；3）氣�。翰捎萌軞鈿飧」に囘M(jìn)行氣浮，并對氣浮過程中產生的浮渣進行撈取；4）超濾：將經過氣浮工藝處理的廢水輸送至超濾工藝，將超濾濃縮液輸送至芬頓工藝處理；5）離子交換：將所述超濾工藝出水輸送至離子交換工藝，離子交換工藝中采用氫離子交換樹脂，吸附飽和的氫離子交換樹脂進行再生處理，并對再生液進行回收；6）磷化液：將離子交換工藝出水與再生過程中獲得的金屬離子進行配比，最終獲得磷化液；7）生化工藝：將芬頓工藝出水輸送至生化工藝進行生化處理；進一步地，所述沉渣和/或浮渣輸送至板框過濾工藝進行脫水處理；進一步地，所述板框過濾工藝產出的水輸送至芬頓工藝處理；進一步地，再生獲得的金屬離子包括錳、鋅、鎳、鈣、鋁中的一種或多種；進一步地，氣浮工藝過程中投加磷酸，調節pH至2‑3；進一步地，所述磷化液中添加質量分?jǐn)?shù)為0.05‑0.1%的硫脲；進一步地，所述磷化液中還添加有質量分?jǐn)?shù)為1‑1.5%的酒石酸；進一步地，所述生化工藝為厭氧工藝和/或膜生物反應器；進一步地，所述超濾工藝前還設置有砂濾工藝和/或炭濾工藝。
本發明的一種磷化廢水資源化回收工藝，具有諸多優點：1.廢水處理過程中僅僅加入少量聚合氯化鋁、聚丙烯酰胺進行絮凝處理，向廢水中投加的藥劑均可以在處理過程中去除，鋁離子可以作為磷化劑的成分使用防止金屬離子污染磷化液；2.氣浮過程中，由于廢水中存在乳化油，投加磷酸后可以提高破乳效果的同時，向廢水中補充磷酸，為后續磷化液的回收利用提供了酸性環境和磷酸根；3.經過絮凝和氣浮處理后，廢水中油類物質基本消除，再通過超濾過濾后，得到的出水中僅僅含有微量有機物及金屬離子，經過離子交換處理后，可以將廢水中的金屬離子與磷酸液分離，經過再生處理后，選取適宜的金屬離子與磷酸液混合后作為磷化液使用；4.本發明可以充分回收磷化液中的磷及金屬離子，經過離子交換處理后的金屬離子可以進行優化選擇，防止鐵離子在磷化液中對磷化工藝產生影響。
（發明人：周建偉;張通;鄒積龍;張程）
