公布日：2022.04.15
申請日：2021.12.24
分類號：C02F9/12(2006.01)I
摘要
本發明公開了一種甲基丙烯酸酯浸滲廢水處理設備，涉及浸滲過程中生產廢水處理領域，要解決的是此類高COD廢水如何達標排放的問題，包括機架、反應器、攪拌器、電極板、進水泵、出水泵、加藥機、加藥桶、過濾器、PLC自動控制系統、直流電源，所述機架安裝在平整地面上，反應器安裝在機架上，攪拌器、進水泵、出水泵、加藥機、加藥桶、過濾器安裝在反應器上，同時機架上安裝有PLC自動控制系統和直流電源，本產品具有結構緊湊，占地面積小，相比傳統生化法處理，具有效率高、能耗低、自動運行等優點，使用前景廣闊。
權利要求書

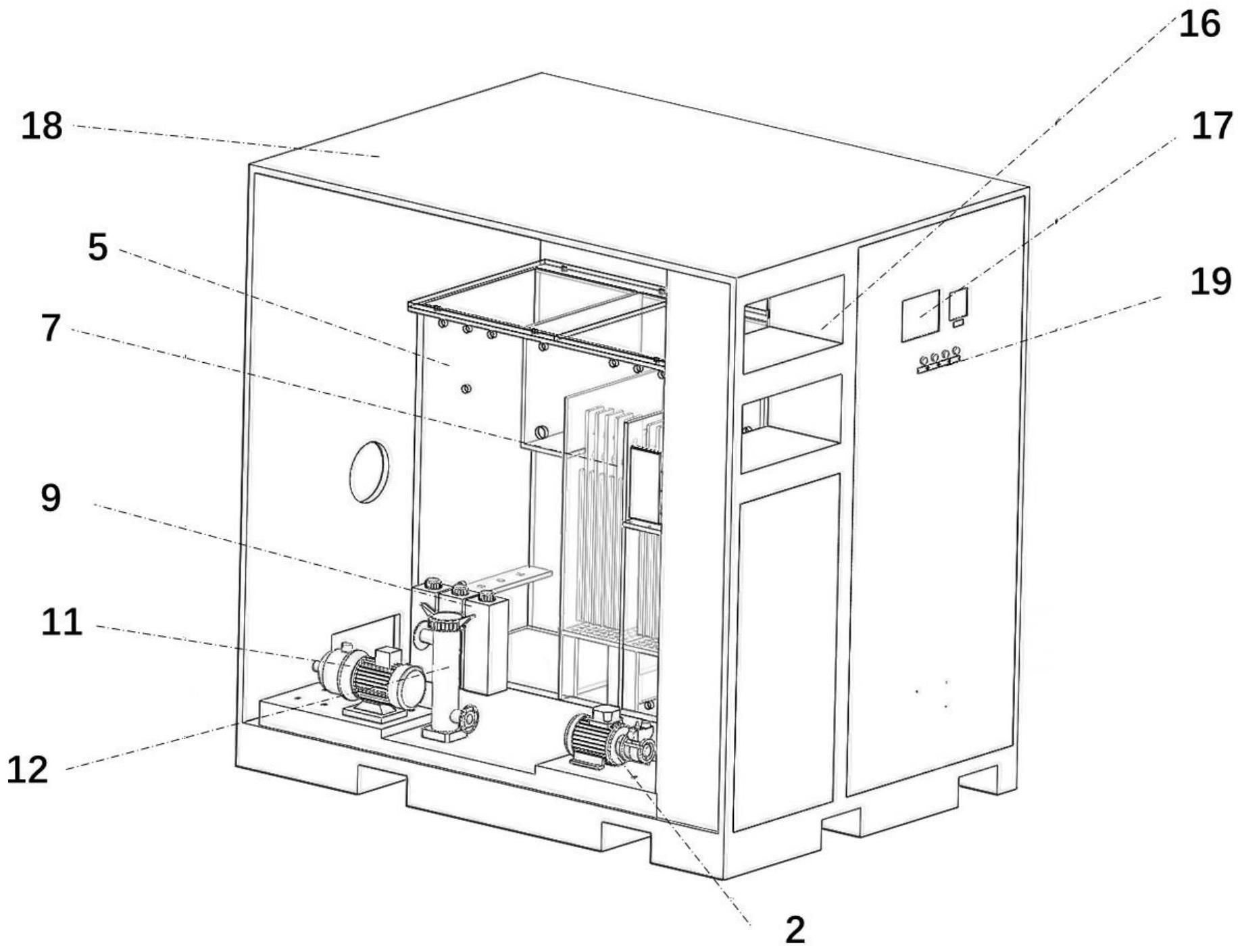

1.一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：包括機架(18)、反應器(5)、攪拌器(6)、電極板(7)、進水泵(2)、出水泵(11)、加藥機(10)、加藥桶(9)、過濾器(12)、PLC自動控制系統(17)、直流電源(16)，所述機架(18)安裝在平整地面上，所述反應器(5)安裝在機架(18)內部，所述反應器(5)內部安裝有電極板(7)，所述攪拌器(6)、進水泵(2)、出水泵(11)、加藥機(10)、加藥桶(9)、過濾器(12)均安裝在反應器(5)上，所述機架(18)上安裝有PLC自動控制系統(17)和直流電源(16)。
2.根據權利要求1所述的一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：所述反應器(5)采用PP材質，內部安裝有電極板(7)共2組，所述電極板(7)采用金屬材質制成，厚度為3mm-5mm。
3.根據權利要求1所述的一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：所述加藥機(10)采用電磁隔膜泵，流量調節范圍為0-20L/小時。
4.根據權利要求1所述的一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：所述直流電源(16)采用高頻脈沖電源，0-24V直流輸出且具有自動換向功能。
5.根據權利要求1所述的一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：所述過濾器(12)采用袋式過濾器，材質為PP塑膠，易于更換濾芯，過濾流量為10m3/小時，過濾精度為5um。
6.根據權利要求1所述的一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：所述加藥桶(9)采用PP材質，容量為20L，且所述加藥桶(9)開有直徑20mm的加藥孔。
7.根據權利要求1所述的一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：所述進水泵(2)、出水泵(11)采用臥式離心泵，材質為不銹鋼316L。
發明內容
本發明的目的在于提供一種甲基丙烯酸酯浸滲廢水處理設備，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明的技術方案為：一種甲基丙烯酸酯浸滲廢水處理設備，其特征在于：包括機架、反應器、攪拌器、電極板、進水泵、出水泵、加藥機、加藥桶、過濾器、PLC自動控制系統、直流電源，所述機架安裝在平整地面上，所述反應器安裝在機架內部，所述反應器內部安裝有電極板，所述攪拌器、進水泵、出水泵、加藥機、加藥桶、過濾器均安裝在反應器上，所述機架上安裝有PLC自動控制系統和直流電源。
作為改進，所述反應器采用PP材質，內部安裝有電極板共2組，所述電極板作為犧牲陽極，電極板采用鋁、鐵金屬材質制成，厚度為3mm-5mm。
作為改進，所述加藥機采用電磁隔膜泵，流量調節范圍為0-20L/小時，電磁隔膜泵具有體積小，安裝簡便，使用壽命長的優點。
作為改進，所述直流電源采用高頻脈沖電源，0-24V直流輸出且具有自動換向功能，有效避免了高電壓對人身造成的傷害，同時自動換向功能有效減少了電極板鈍化。
作為改進，所述過濾器采用袋式過濾器，材質為PP塑膠，易于更換濾芯，過濾流量為10m3/小時，過濾精度為5um，可以有效去除反應過程中產生的絮凝物。
作為改進，所述加藥桶采用PP材質，容量為20L，且所述加藥桶開有直徑20mm的加藥孔，可安裝液位計，在藥劑使用完畢時自動報警及退出運行。
作為改進，所述進水泵、出水泵采用臥式離心泵，材質為不銹鋼316L，泵的出口安裝有壓力表、手動球閥和逆止閥。
作為改進，所述攪拌器采用兩項變頻調速攪拌器，葉輪直徑150mm,軸長0.6m，可實現0-300r/min可調。
本設備通過電化學反應的原理，集電解催化氧化、電絮凝、電氣浮三種功能與一體的反應裝置，同時安裝有PLC自動控制系統，可根據廢水的進水情況實現自動控制及運行，含有甲基丙烯酸酯的待處理浸滲廢水，通過進水泵進入反應器后，在特殊設計的流道內通過，經過正負電極受到電場作用發生乳化狀態脫穩。同時配合PAC、PAM等高分子絮凝劑，實現絮凝沉淀。整個反應過程，液體在流動狀態下參與反應，不易導致污垢堵塞，同時反應更全面且易于控制。對甲基丙烯酸酯浸滲廢水中大部分物質有較好的去除效果，包括COD、BOD、氨氮等等。
經過本設備處理的含有甲基丙烯酸酯的廢水，COD可從11000mg/L降低至500mg/L以下，設備能耗為1.5kwh/噸水，日處理能力可達4噸，處理效率和處理成本遠遠高于傳統生化工藝。
本發明與現有技術相比優點在于：本產品設備結構緊湊，占地空間小，處置效率高，具有不受氣候環境影響，全自動運行的優點，在甲基丙烯酸酯廢水處理行業，使用前景廣闊。
（發明人：馬偉;加布里;蔡春海;陶宏洲）
