公布日：2022.04.26
申請日：2022.02.18
分類號：C02F9/10(2006.01)I;F25C1/12(2006.01)I;F25B39/04(2006.01)I;F25B41/40(2021.01)I;F25B41/31(2021.01)I
摘要
本發明提供一種冷凍蒸發聯合濃縮的污水處理系統，污水處理系統包括有污水冷凍處理單元、污水蒸發處理單元和冷媒回路單元，污水蒸發處理單元包括蒸發冷凝支路和蒸發冷卻回路，冷媒在所述冷媒回路單元內循環使用，所述冷媒回路單元用于冷媒的冷熱源回收再利用，本發明采用污水冷凍處理單元疊加污水蒸發處理單元進行的蒸發濃縮技術，濃縮比和濃縮效率有顯著提高，板冰制冰濃縮疊加蒸發濃縮技術，制冰濃縮污水原液與蒸發濃縮的污水原液的冷熱源冷媒熱量共用，既減少了熱泵的多重配置，又降低了蒸發能源消耗，顯著降低污水濃縮能耗。降低了設置多重?zé)嵩床僮麟y度，簡化設備制造工藝，同時大量節約了操作和設備的成本。
權利要求書

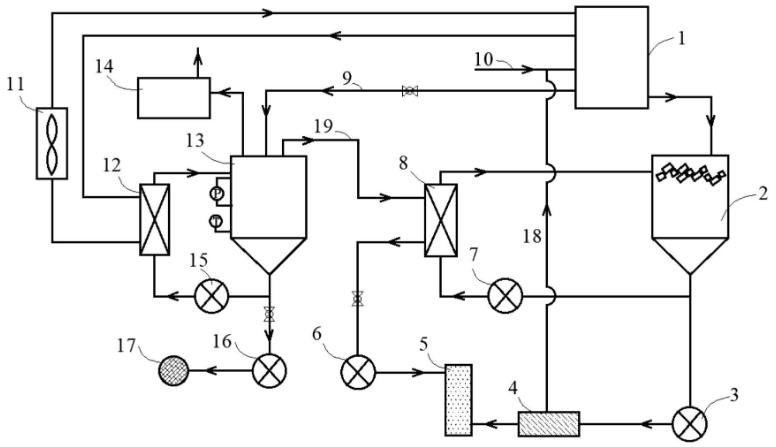

1.冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水處理系統包括有污水冷凍處理單元、污水蒸發處理單元和冷媒回路單元，所述冷媒回路單元包括通過管道依次連接有板冰機、水冷冷凝器、風冷冷凝器和板冰機；冷媒在所述冷媒回路單元的內部循環使用，冷媒所形成的冷媒通道在板冰機內依次經過的部件包括有：膨脹閥，所述膨脹閥將從風冷冷凝器的高溫高壓的液態冷媒節流為低溫低壓的液態冷媒；制冰器，所述制冰器的內部冷媒通道將從膨脹閥流出的低溫低壓液態冷媒蒸發成低溫低壓氣態冷媒；壓縮機，所述壓縮機將從制冰器流出的低溫低壓氣態冷媒壓縮為高溫高壓氣態冷媒；高溫高壓氣態冷媒再依次進入水冷冷凝器、風冷冷凝器液化轉化成低溫低壓液態冷媒，低溫低壓液態冷媒通過膨脹閥再次返回到制冰器內再進行循環，所述冷媒回路單元用于冷媒的冷熱源回收再利用。
2.根據權利要求1所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水冷凍處理單元包括依次連接有板冰機、冰水槽、高壓泵、膜過濾器和凈化水槽；所述板冰機的內部還包括有：循環槽，所述循環槽用于儲存制冰循環液；循環泵，所述循環泵用于從循環槽內抽取制冰循環液，并通過管道將制冰循環液噴淋于制冰器的外表面，所述循環泵用于制冰時進行污水循環；污水從所述制冰器的外表面淋水制冰，進行污水制冰凈化；所述污水冷凍處理單元用于循環污水在制冰器內進行制冰，對未制成冰的制冰循環液與已結成冰的冰塊分離脫污，在冰水槽內對已結成冰的冰塊進行融化，通過高壓泵進行加壓進入膜過濾器過濾成凈化水，凈化水排入凈化水槽。
3.根據權利要求2所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元包括有蒸發加熱回路，所述蒸發加熱回路包括依次連接有水冷冷凝器、蒸發釜、蒸發循環泵和水冷冷凝器；所述蒸發加熱回路用于未制成冰的制冰廢液進入水冷冷凝器、蒸發釜、蒸發循環泵和水冷冷凝器反復循環加熱后的蒸發分離凈化。
4.根據權利要求3所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元的所述蒸發釜還連接有排出濃縮液支路，所述排出濃縮液支路包括有蒸發釜、排液泵和濃縮液池；所述排出濃縮液支路用于將經過蒸發加熱回路達到指定濃度后的高度濃縮液，通過排液泵排入濃縮液池。
5.根據權利要求3所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元還包括有蒸發冷凝支路，所述蒸發冷凝支路包括依次連接冷卻器、排水泵、凈化水槽；蒸發冷凝支路單元用于收集蒸發釜內的蒸汽進入冷卻器后冷凝成凈化水，通過排水泵排入凈化水槽。
6.根據權利要求3所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元還包括有蒸發冷卻回路，所述蒸發冷卻回路包括依次連接有冷卻器、冰水槽、冰水循環泵、冷卻器；所述蒸發冷卻回路用于循環污水在冷卻器中吸收冷凝支路中蒸汽的熱量和循環污水在冰水槽中水凝結成冰時放出熱量。
7.根據權利要求2所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水處理系統還包括有返液回路，所述返液回路包括依次連接有板冰機、冰水槽、高壓泵、膜過濾器和污水主管道；循環污水或者污水原液通過污水冷凍處理單元的膜過濾器的過濾后剩余少量較濃的殘液，通過返液回路返回至板冰機，從板冰機再次循環進入污水冷凍處理單元或者污水蒸發處理單元。
8.根據權利要求3所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元還包括有真空泵，所述真空泵與蒸發釜耦合連接，所述真空泵用于從蒸發系統中向大氣環境排出氣體來保持蒸發系統的真空度。
9.根據權利要求3所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元還包括有壓力表，所述壓力表與所述蒸發釜固定連接，所述壓力表用于監測蒸發釜內的氣壓。
10.根據權利要求3所述的冷凍蒸發聯合濃縮的污水處理系統，其特征在于，所述污水蒸發處理單元還包括有溫度表，所述溫度表與所述蒸發釜為固定連接，所述溫度表用于監測蒸發釜內的溫度。
發明內容
本發明的目的在于提供一種冷凍蒸發聯合濃縮的污水處理系統，采用板冰機制冰的污水冷凍處理單元濃縮技術疊加污水蒸發處理單元濃縮技術，濃縮效率高，濃縮比高，并且污水冷凍處理單元濃縮技術與蒸發處理濃縮的冷熱源共用，既減少熱泵配置，又減少蒸發能源消耗、顯著降低污水濃縮能耗。
為了實現上述目的，本發明提供如下技術方案：一種冷凍蒸發聯合濃縮的污水處理系統，所述污水處理系統包括有污水冷凍處理單元、污水蒸發處理單元和冷媒回路單元，所述冷媒回路單元包括通過管道依次連接有板冰機、水冷冷凝器、風冷冷凝器和板冰機；冷媒在所述冷媒回路單元的內部循環使用，冷媒所形成的冷媒通道在板冰機內依次經過的部件包括有膨脹閥，所述膨脹閥將從風冷冷凝器的高溫高壓液態冷媒節流為低溫低壓液態冷媒，制冰器，所述制冰器的內部冷媒通道將從膨脹閥流出的低溫低壓液態冷媒蒸發成低溫低壓氣態冷媒；壓縮機，所述壓縮機將從制冰器流出的低溫低壓氣態冷媒壓縮為高溫高壓溫氣態冷媒；高溫高壓氣態冷媒再依次進入水冷冷凝器、風冷冷凝器液化轉化成低溫低壓液態冷媒，低溫低壓液態冷媒通過膨脹閥再次返回流入制冰器內循環使用，所述冷媒回路單元用于冷媒的冷熱源回收再利用。
進一步地，所述污水冷凍處理單元包括依次連接有板冰機、冰水槽、高壓泵、膜過濾器和凈化水槽；所述板冰機的內部還包括有循環槽，所述循環槽用于儲存制冰循環液；循環泵，從所述循環槽內抽取制冰循環液，通過管道噴淋于制冰器的外表面，所述循環泵用于制冰時進行污水循環；污水從所述制冰器的外表面淋水制冰，進行污水制冰凈化；所述污水冷凍處理單元用于循環污水在制冰器內進行制冰，對未制成冰的制冰循環液與已結成冰的冰塊分離脫污，在冰水槽內對已結成冰的冰塊進行融化，通過高壓泵進行加壓進入膜過濾器過濾成凈化水，凈化水排入凈化水槽。
進一步地，所述污水蒸發處理單元包括有蒸發加熱回路，所述蒸發加熱回路包括依次連接有水冷冷凝器、蒸發釜、蒸發循環泵和水冷冷凝器；所述蒸發加熱回路用于未制成冰的制冰廢液進入水冷冷凝器、蒸發釜、蒸發循環泵和水冷冷凝器反復循環加熱后的蒸發分離凈化。
進一步地，所述污水蒸發處理單元的所述蒸發釜還連接有排出濃縮液支路，所述排出濃縮液支路包括有蒸發釜、排液泵和濃縮液池；所述排出濃縮液支路用于將經過所述蒸發加熱回路達到指定濃度后的高度濃縮液，通過排液泵排入濃縮液池。
進一步地，所述污水蒸發處理單元還包括有蒸發冷凝支路，所述蒸發冷凝支路包括依次連接冷卻器、排水泵、凈化水槽；蒸發冷凝支路單元用于收集蒸發釜內的蒸汽進入冷卻器后冷凝成凈化水，通過排水泵排入凈化水槽。
進一步地，所述污水蒸發處理單元還包括有蒸發冷卻回路，所述蒸發冷卻回路包括依次連接有冷卻器、冰水槽、冰水循環泵、冷卻器；所述蒸發冷卻回路用于循環污水在冷卻器中吸收冷凝支路中蒸汽的熱量和循環污水在冰水槽中水凝結成冰時放出熱量。
進一步地，所述污水處理系統還包括有返液回路，所述返液回路包括依次連接有板冰機、冰水槽、高壓泵、膜過濾器和污水主管道；循環污水或者污水原液通過污水冷凍處理單元的膜過濾器的過濾后剩余少量較濃的殘液，通過返液回路返回至板冰機，從板冰機再次循環進入污水冷凍處理單元或者污水蒸發處理單元。
進一步地，所述污水蒸發處理單元還包括有真空泵，所述真空泵與所述蒸發釜耦合連接，所述真空泵用于從蒸發系統中向大氣環境排出氣體來保持蒸發系統的真空度。
進一步地，所述污水蒸發處理單元還包括有壓力表，所述壓力表與所述蒸發釜為固定連接，所述壓力表用于監測蒸發釜內的氣壓。
進一步地，所述污水蒸發處理單元還包括有溫度表，所述溫度表與所述蒸發釜為固定連接，所述溫度表用于監測蒸發釜內的溫度。
分析可知，本發明公開一種冷凍蒸發聯合濃縮的污水處理系統，有以下技術效果：
1.本發明公開的污水處理系統采用污水冷凍處理單元疊加污水蒸發處理單元進行的蒸發濃縮技術，濃縮比和濃縮效率有顯著提高。
2.本發明公開的污水處理系統采用板冰制冰濃縮疊加蒸發濃縮技術，制冰濃縮污水原液與蒸發濃縮的污水原液的冷熱源冷媒熱量共用，既減少了熱泵的多重配置，又降低了蒸發能源消耗，顯著降低污水濃縮能耗。
3.本發明的公開的本發明公開的污水處理系統降低了設置多重?zé)嵩床僮麟y度，簡化設備制造工藝，同時大量節約了操作和設備的成本。
（發明人：林豪情）
