公布日：2022.05.13
申請日：2022.01.28
分類號：C25C5/02(2006.01)I;C22B3/24(2006.01)I;C22B3/42(2006.01)I;C22B11/00(2006.01)I;C22B7/00(2006.01)I
摘要

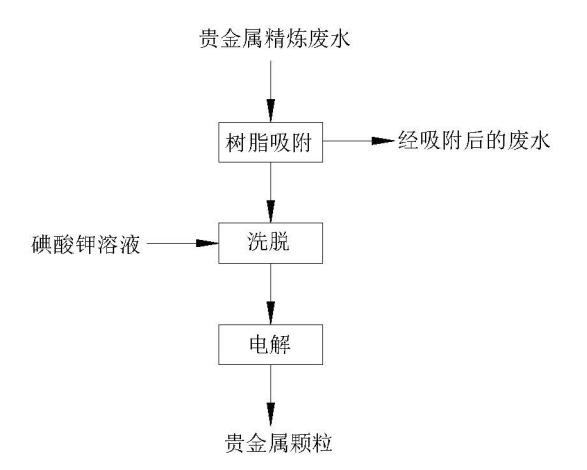

本發(fā)明提供了一種貴金屬精煉廢水的貴金屬回收方法，其可提高樹脂吸附的效果、以及貴金屬的回收率，其包括以下步驟，S1：采用樹脂罐對貴金屬精煉廢水進行吸附處理，貴金屬精煉廢水以緩慢速率經(jīng)過樹脂罐，樹脂罐包括一級樹脂罐和二級樹脂罐，貴金屬精煉廢水以溢流形式從一級樹脂罐流入二級樹脂罐，一級樹脂罐與二級樹脂罐通過異徑管連接，異徑管傾斜布置，異徑管內(nèi)設(shè)有石英砂芯；S2：采用碘酸鉀溶液對樹脂罐中的離子交換樹脂進行洗脫；S3：洗脫后的溶液進入電解裝置，電解得到貴金屬顆粒。
權(quán)利要求書
1.一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：其包括以下步驟，S1：采用樹脂罐對貴金屬精煉廢水進行吸附處理，所述貴金屬精煉廢水以緩慢速率經(jīng)過所述樹脂罐，所述樹脂罐包括一級樹脂罐和二級樹脂罐，所述貴金屬精煉廢水以溢流形式從一級樹脂罐流入所述二級樹脂罐，所述一級樹脂罐與所述二級樹脂罐通過異徑管連接，所述異徑管傾斜布置，所述異徑管內(nèi)設(shè)有石英砂芯；S2：采用質(zhì)量濃度為15-20g/L的碘酸鉀溶液對所述樹脂罐中的離子交換樹脂進行洗脫，以8-10L/h的速率洗脫1-2h；S3：洗脫后的溶液進入電解裝置，采用3-15V的直流電壓電解8-20h得到貴金屬顆粒。
2.根據(jù)權(quán)利要求1所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述電解裝置包括電解槽，所述電解槽連接有微納米氣泡發(fā)生器，所述電解槽上部設(shè)有刮片裝置，所述電解槽側(cè)部設(shè)有濾槽。
3.根據(jù)權(quán)利要求2所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述電解槽為內(nèi)循環(huán)式電解槽，通過循環(huán)泵形成內(nèi)循環(huán)回路。
4.根據(jù)權(quán)利要求2所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述濾槽為籃式過濾器。
5.根據(jù)權(quán)利要求2所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述刮片裝置包括傳輸帶，所述傳輸帶安裝有刮片。
6.根據(jù)權(quán)利要求1所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述離子交換樹脂為雙官能團陰離子交換樹脂。
7.根據(jù)權(quán)利要求1所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述緩慢速率為5L/h-8L/h。
8.根據(jù)權(quán)利要求2所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述電解槽設(shè)有夾套，所述夾套內(nèi)通入蒸汽加熱，使所述電解槽溫度保持在50-60℃。
9.根據(jù)權(quán)利要求2所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述電解槽內(nèi)設(shè)有陰極柱和陽極柱。10.根據(jù)權(quán)利要求9所述的一種貴金屬精煉廢水的貴金屬回收方法，其特征在于：所述陰極柱和所述陽極柱為可提式極板。
發(fā)明內(nèi)容
針對現(xiàn)有貴金屬精煉廢水處理影響樹脂吸附效果，導(dǎo)致貴金屬回收率低的缺點，本發(fā)明提供了一種貴金屬精煉廢水的貴金屬回收方法，其可提高樹脂吸附的效果、以及貴金屬的回收率。
本發(fā)明采用如下技術(shù)方案：其特征在于，其包括以下步驟，
S1：采用樹脂罐對貴金屬精煉廢水進行吸附處理，所述貴金屬精煉廢水以緩慢速率經(jīng)過所述樹脂罐，所述樹脂罐包括一級樹脂罐和二級樹脂罐，所述貴金屬精煉廢水以溢流形式從一級樹脂罐流入所述二級樹脂罐，所述一級樹脂罐與所述二級樹脂罐通過異徑管連接，所述異徑管傾斜布置，所述異徑管內(nèi)設(shè)有石英砂芯；
S2：采用質(zhì)量濃度為15-20g/L的碘酸鉀溶液對所述樹脂罐中的離子交換樹脂進行洗脫，以8-10L/h的速率洗脫1-2h；
S3：洗脫后的溶液進入電解裝置，采用3-15V的直流電壓電解8-20h得到貴金屬顆粒。
其進一步特征在于：
所述電解裝置包括電解槽，所述電解槽連接有微納米氣泡發(fā)生器，所述電解槽上部設(shè)有刮片裝置，所述電解槽側(cè)部設(shè)有濾槽；
所述電解槽為內(nèi)循環(huán)式電解槽，通過循環(huán)泵形成內(nèi)循環(huán)回路；
所述濾槽為籃式過濾器；
所述刮片裝置包括傳輸帶，所述傳輸帶安裝有刮片；
所述離子交換樹脂為雙官能團陰離子交換樹脂；
所述緩慢速率為5L/h-8L/h；
所述電解槽設(shè)有夾套，所述夾套內(nèi)通入蒸汽加熱，使所述電解槽溫度保持在50-60℃；
所述電解槽內(nèi)設(shè)有陰極柱和陽極柱；
所述陰極柱和所述陽極柱為可提式極板。
本發(fā)明的有益效果是：在離子交換樹脂吸附處理部分采用異徑管串聯(lián)兩個樹脂罐，貴金屬精煉廢水從上方進入一級樹脂罐并通過溢流形式進入二級樹脂罐，然后從二級樹脂罐底部流出，通過整體順流結(jié)合部分逆流的方式可增加貴金屬精煉廢水的停留時間，使離子交換樹脂進行充分的吸附，異徑管中的石英砂芯可防止離子交換樹脂隨液體流出，減少離子交換樹脂流失，降低生產(chǎn)成本、提高吸附效果，從而提高貴金屬的回收率。
（發(fā)明人：朱玲慧;劉圍;周漪雯;郭維林）
