公布日：2022.12.20
申請日：2022.11.08
分類號：B01D25/12(2006.01)I;B01D25/38(2006.01)I;C02F11/122(2019.01)I
摘要
本發明涉及收集污泥方便的廂式壓濾機技術領域，且公開了一種收集污泥方便的廂式壓濾機，包括壓濾單元；設置在壓濾單元外部的取料單元；設置在壓濾單元底部的收集單元，所述壓濾單元包括壓濾部，所述取料單元包括推泥部，所述推泥部位于壓濾部的上方，所述推泥部的內部固定安裝有清理部，所述推泥部的底部固定安裝有傳動部，所述收集單元包括集料部，開啟一號電機帶動卷繩輪轉動，將鋼絲繩放松，使得推泥板自動下落，當推泥板下落插入兩塊濾板之間的縫隙，推泥板一邊下落推動兩塊相鄰的濾板分開，一邊將濾板之間的污泥推掉到集料和內，完成對污泥的收集，簡單快捷，無需使用人員手動將濾板拉開，在使用推板將污泥刮掉。
權利要求書

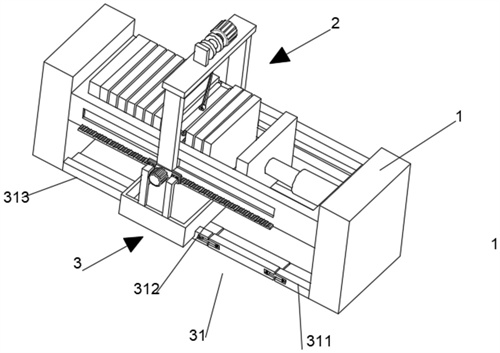

1.一種收集污泥方便的廂式壓濾機，包括壓濾單元(1)；設置在壓濾單元(1)外部的取料單元(2)；設置在壓濾單元(1)底部的收集單元(3)，其特征在于：所述壓濾單元(1)包括壓濾部(11)，所述取料單元(2)包括推泥部(21)，所述推泥部(21)位于壓濾部(11)的上方，所述推泥部(21)的內部固定安裝有清理部(23)，所述推泥部(21)的底部固定安裝有傳動部(22)，所述收集單元(3)包括集料部(32)，所述集料部(32)位于壓濾部(11)的下方，所述集料部(32)的底部設置有滑軌部(31)，所述滑軌部(31)的內壁設置有連接部(33)。
2.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述壓濾部(11)包括濾板(114)、橫梁架(117)，所述橫梁架(117)的內側外壁開設有滑槽(112)，所述濾板(114)的外壁固定安裝有卡塊(116)，所述卡塊(116)與滑槽(112)卡接，所述橫梁架(117)的內側外壁固定安裝有油缸(111)，所述油缸(111)的右端固定安裝有壓緊板(113)，所述橫梁架(117)的右側內壁固定安裝有止推板(115)。
3.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述推泥部(21)包括T型槽(211)、支撐架(212)，T型槽(211)位于橫梁架(117)的外壁上，所述支撐架(212)的底部與T型槽(211)的內壁卡接，所述支撐架(212)的頂部固定安裝有一號電機(215)，所述一號電機(215)的輸出端固定安裝有卷繩輪(216)，所述卷繩輪(216)的外壁上固定安裝有鋼絲繩(214)，所述鋼絲繩(214)的底部固定安裝有推泥板(213)。
4.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述傳動部(22)包括二號電機(221)、連接板(222)，所述連接板(222)的頂部與支撐架(212)的底部固定連接，所述二號電機(221)的輸出端固定安裝有轉動軸(225)，所述轉動軸(225)通過軸承貫穿連接板(222)的外壁，所述轉動軸(225)的外壁固定安裝有齒輪(224)，所述齒輪(224)嚙合有齒條(223)，所述齒條(223)的外壁與橫梁架(117)的外壁固定連接。
5.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述清理部(23)包括清理滾輥(231)、硬毛刷(232)，所述清理滾輥(231)的兩端通過軸承與推泥板(213)的頂部轉動連接，所述硬毛刷(232)位于推泥板(213)的兩側外壁。
6.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述滑軌部(31)包括一號滑軌(311)、二號滑軌(312)、三號滑軌(313)，所述一號滑軌(311)的左端外壁與橫梁架(117)的外壁固定連接，所述三號滑軌(313)的右端外壁與橫梁架(117)的外壁固定連接。
7.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述集料部(32)包括集料盒(321)、螺栓孔(326)，螺栓孔(326)位于連接板(222)的外壁上，所述集料盒(321)的底部開設有凹槽(322)，且該凹槽(322)與滑軌部(31)卡接，所述集料盒(321)的頂部固定安裝有連接桿(323)，所述連接桿(323)的頂部固定安裝有固定板(324)，所述固定板(324)的內壁螺紋連接有固定螺栓(325)，所述固定螺栓(325)的外壁與螺栓孔(326)的內壁螺紋連接。
8.根據權利要求1所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述連接部(33)包括卡槽(331)，且該卡槽(331)位于一號滑軌(311)和二號滑軌(312)的外壁上，卡槽(331)的內壁開設有限位孔(332)，且該限位孔(332)的內壁固定安裝有內螺紋套(333)，所述內螺紋套(333)的內壁螺紋連接有螺紋桿(334)，卡槽(331)的內壁卡接有卡板(335)，所述螺紋桿(334)通過軸承貫穿卡板(334)的外壁。
9.根據權利要求3所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述推泥板(213)的橫截面為倒三角型，所述推泥板(213)的長度與濾板(114)上的濾網長度一致，所述推泥板(213)內部固定安裝有配重塊。
10.根據權利要求8所述的一種收集污泥方便的廂式壓濾機，其特征在于：所述卡槽(331)有四個，且每?jī)蓚�(gè)為一組，每組卡槽(331)分別位于一號滑軌(311)與二號滑軌(313)連接處以及二號滑軌(313)與三號滑軌(313)連接處。
發明內容
本發明的目的在于提供了一種收集污泥方便的廂式壓濾機，解決了上述背景技術中提到的問題。
為實現上述目的，本發明提供如下技術方案：一種收集污泥方便的廂式壓濾機，包括壓濾單元；
設置在壓濾單元外部的取料單元；
設置在壓濾單元底部的收集單元，所述壓濾單元包括壓濾部，所述取料單元包括推泥部，所述推泥部位于壓濾部的上方，所述推泥部的內部固定安裝有清理部，所述推泥部的底部固定安裝有傳動部，所述收集單元包括集料部，所述集料部位于壓濾部的下方，所述集料部的底部設置有滑軌部，所述滑軌部的內壁設置有連接部。
優選的，所述壓濾部包括濾板、橫梁架，所述橫梁架的內側外壁開設有滑槽，所述濾板的外壁固定安裝有卡塊，所述卡塊與滑槽卡接，所述橫梁架的內側外壁固定安裝有油缸，所述油缸的右端固定安裝有壓緊板，所述橫梁架的右側內壁固定安裝有止推板，通過油缸推動壓緊板移動，壓緊板移動帶動濾板移動，使得濾板帶動卡塊沿滑槽移動，實現對污水的壓濾。
優選的，所述推泥部包括T型槽、支撐架，T型槽位于橫梁架的外壁上，所述支撐架的底部與T型槽的內壁卡接，所述支撐架的頂部固定安裝有一號電機，所述一號電機的輸出端固定安裝有卷繩輪，所述卷繩輪的外壁上固定安裝有鋼絲繩，所述鋼絲繩的底部固定安裝有推泥板，通過T型槽將支撐架限位在橫梁架上的同時，使得支撐架可以沿T型槽方向移動，通過一號電機帶動卷繩輪轉動，卷繩輪轉動帶動鋼絲繩收縮或放松，進而帶動推泥板下移將濾板推開后將濾板之間的污泥推出，推泥板上移復位，為下次清理做準備。
優選的，所述傳動部包括二號電機、連接板，所述連接板的頂部與支撐架的底部固定連接，所述二號電機的輸出端固定安裝有轉動軸，所述轉動軸通過軸承貫穿連接板的外壁，所述轉動軸的外壁固定安裝有齒輪，所述齒輪嚙合有齒條，所述齒條的外壁與橫梁架的外壁固定連接，通過二號電機轉動帶動轉動軸轉動，進而帶動齒輪轉動，使得齒輪收到齒條的作用力移動，進而帶動連接板移動，連接板移動帶動推泥部移動。
優選的，所述清理部包括清理滾輥、硬毛刷，所述清理滾輥的兩端通過軸承與推泥板的頂部轉動連接，所述硬毛刷位于推泥板的兩側外壁，首先通過推泥板上的硬毛刷將濾網上殘留的污泥刮掉，然后使用清理滾輥將剩余的污泥推落下去。
優選的，所述滑軌部包括一號滑軌、二號滑軌、三號滑軌，所述一號滑軌的左端外壁與橫梁架的外壁固定連接，所述三號滑軌的右端外壁與橫梁架的外壁固定連接，使得一號滑軌和三號滑軌各有一端與橫梁架固定連接，實現對一號滑軌和三號滑軌固定安裝。
優選的，所述集料部包括集料盒、螺栓孔，螺栓孔位于連接板的外壁上，所述集料盒的底部開設有凹槽，且該凹槽與滑軌部卡接，所述集料盒的頂部固定安裝有連接桿，所述連接桿的頂部固定安裝有固定板，所述固定板的內壁螺紋連接有固定螺栓，所述固定螺栓的外壁與螺栓孔的內壁螺紋連接，通過設置固定套和固定螺栓，將連接桿固定安裝在連接板上，進而將收集盒與連接板固定連接，使得傳動部移動時能帶動收集盒移動，設置凹槽使得收集盒能卡在滑軌部上，便于收集盒的移動。
優選的，所述連接部包括卡槽，且該卡槽位于一號滑軌和二號滑軌的外壁上，卡槽的內壁開設有限位孔，且該限位孔的內壁固定安裝有內螺紋套，所述內螺紋套的內壁螺紋連接有螺紋桿，卡槽的內壁卡接有卡板，所述螺紋桿通過軸承貫穿卡板的外壁，通過卡板卡入卡槽，然后將螺紋桿旋入內螺紋套內，將一號滑軌與二號滑軌固定連接在一起。
優選的，所述推泥板的橫截面為倒三角型，使得推泥板的底部能插入兩塊濾板之間的縫隙，然后將兩塊濾板撐開，所述推泥板的長度與濾板上的濾網長度一致，盡量將濾網上的污泥推掉，所述推泥板內部固定安裝有配重塊，增加推泥板的重量，使得推泥板自動下落時能有足夠的動能將兩塊濾板推開。
優選的，所述卡槽有四個，且每?jī)蓚�(gè)為一組，每組卡槽分別位于一號滑軌與二號滑軌連接處以及二號滑軌與三號滑軌連接處，分別將二號滑軌與一號滑軌和三號滑軌連接在一起。
本發明提供了一種收集污泥方便的廂式壓濾機。該收集污泥方便的廂式壓濾機具備以下有益效果：
(1)、該一種收集污泥方便的廂式壓濾機，開啟一號電機帶動卷繩輪轉動，將鋼絲繩放松，使得推泥板自動下落，當推泥板下落插入兩塊濾板之間的縫隙，推泥板一邊下落推動兩塊相鄰的濾板分開，一邊將濾板之間的污泥推掉到集料和內，完成對污泥的收集，簡單快捷，無需使用人員手動將濾板拉開，在使用推板將污泥刮掉；
(2)、該一種收集污泥方便的廂式壓濾機，開啟二號電機轉動帶動轉動軸轉動，進而帶動齒輪轉動，使得齒輪收到齒條的作用力移動，進而帶動連接板移動，連接板移動帶動支撐架和固定板移動，支撐架移動帶動推泥板移動工作位置，固定板移動帶連接桿移動，進而帶動集料和移動到工作位置，同步移動推泥板與收集盒，無需分開移動，節約了時間；
(3)、該一種收集污泥方便的廂式壓濾機，推泥板下落帶動硬毛刷232移動將濾板上濾網上殘留的污泥刷掉，然后清理滾輥將剩下殘留的污泥清理掉，保證了濾網的清潔度，通過提高濾網的清潔度，減少更換濾網的頻率；
(4)、該一種收集污泥方便的廂式壓濾機，轉動螺紋桿使得螺紋桿脫離內螺紋套內，拉動螺紋桿帶動卡板脫離卡槽，最后拉動二號滑軌將二號滑軌取出，拉動集料盒移動到一號滑軌與三號滑軌斷開的位置，即可在將集料盒從滑軌部上取出，無需上抬集料盒，節省了人力與物力。
（發明人：張國新;姚花）
