公布日：2022.12.23
申請?zhí)枺?/span>202211182432X
分類號：B09B5/00(2006.01)I;B09B3/00(2022.01)I;B09B3/35(2022.01)I;B09B3/38(2022.01)I
摘要
本發明涉及城市廢棄物處理的技術領域，特別是涉及一種多種固廢綜合處理及資源再利用工藝，其多種固廢綜合處理及資源再利用工藝，通過對市政污泥、河道淤泥、建筑垃圾以及生活垃圾處理方式的重新設計并將之組合，將固體廢棄物中的有害成分通過高溫固化，降低造成二次污染的可能；避免了原固體廢棄物只能靠填埋堆放焚燒，占據大量土地并污染環境的問題，還將無用的廢棄物變肥為寶，解決了廢棄能夠資源化再利用的難題；包括以下步驟：S1、多種固體廢棄物收集；S2、固體廢棄物無害化處理；S3、再生資源回收；S4、再生資源建材化利用；S5、成品回收。
權利要求書
1.一種多種固廢綜合處理及資源再利用工藝，其特征在于，包括以下步驟：S1、多種固體廢棄物收集：將市政污泥、河道淤泥、建筑垃圾和生活垃圾進行分別收集轉運至處理地點；S2、固體廢棄物無害化處理：對四種固體廢棄物垃圾分別進行無害化處理；S3、再生資源回收：將無害化處理得到的污泥再生燃料、淤泥餅、超細粉料、砂狀骨料、中直徑料、大直徑料、聚苯顆粒和干餾炭作為再生資源進行回收；S4、再生資源建材化利用：采用含炭深加工利用設備、燒結磚生產線、免燒結建材生產線，干混砂漿生產線、混凝土生產線、穩定土生產線和燃?xì)獍l(fā)電機組對再生資源進行建材化利用；所述S4中采用的干混砂漿生產線是以砂狀骨料和超細粉料作為原料，在烘干過程中其烘干使用的熱源可由污泥再生燃料、干餾炭和可燃?xì)馊紵峁稍锏纳霸吓c水泥、其他固體添加劑混合而成為干混砂漿；所述S4中采用的混凝土生產線以砂狀骨料和中直徑料作為原料，并輔以水、水泥和添加劑制得；所述S4中采用的穩定土生產線的主要原料為大中徑料和超細粉料，配以水泥、水以及其他添加劑摻和而成為穩定土；所述S4中采用的燃?xì)獍l(fā)電機組采用經過高溫?zé)o氧干餾得到的可燃?xì)庾鳛槿剂线M(jìn)行發電；S5、成品回收：回收再生資源建材化利用產品，包括經過炭深加工處理的活性炭及其增值產品、燒結磚生產線出產的標準燒結磚、免燒建材生產線出產的非燒結建材、干混砂漿生產線出產的干混砂漿、穩定土生產線出產的穩定土、混凝土生產線出產的混凝土和發電機組生產的電力。
2.如權利要求1所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述S2中對固體廢棄物垃圾進行無害化的具體操作方式為：在市政污泥中加入添加劑和除臭劑，經過改性、破壁、除臭、固硫、疏松得到再生產品為污泥再生燃料；將河道淤泥經過沉淀、濃縮、泵送、脫水、破碎蓬松處理得到再生產品淤泥餅和清水；將建筑垃圾經過重復破碎篩分，得到再生產品超細粉料、砂狀骨料、中直徑料、大直徑料和小部分聚苯顆粒、木材和金屬，其中聚苯顆粒留作為再生資源，木材和金屬則作為成品處理；將生活垃圾經過破碎后，經過高溫?zé)o氧干餾機進行高溫?zé)o氧干餾后，得到再生產品為干餾炭、可燃?xì)夂徒褂汀?/span>
3.如權利要求1所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述S4中采用的含炭深加工利用設備用于將干餾炭進行深層次的加工。
4.如權利要求1所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述S4中采用的燒結磚生產線以燒結料和燃料作為原料，其中燒結料來自可再生資源的淤泥餅和超細粉料，燃料來自進行過深加工的污泥再生燃料和干餾炭。
5.如權利要求1所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述S4中采用的免燒結建材生產線以中直粒徑和砂狀骨料作為骨料，并與其他原料混合后壓制成免燒建材。
6.如權利要求2所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述污泥再生燃料由污泥再生燃料生產裝備制備；所述污泥再生燃料生產裝備包括：預混污泥升降機，用于提升運輸車，所述預混污泥升降機的一端安裝連接有第一預混污泥儲存?zhèn)}，所述第一預混污泥儲存?zhèn)}的一端安裝連接有第二預混污泥儲存?zhèn)}，所述第二預混污泥儲存?zhèn)}一端的底端安裝有主支撐框，所述主支撐框的頂端固定連接有攪拌主機；污泥燃料升降機，位于攪拌主機的一端，所述污泥燃料升降機的內側滑動連接有升降廂，所述污泥燃料升降機的一端安裝有翻拋機；運輸車，位于翻拋機的頂端；排料送料機構，位于翻拋機底端的一端；所述攪拌主機頂端的一端固定連接有污泥計量斗，所述攪拌主機頂端的另一端固定連接有輔料計量斗，所述翻拋機的頂端固定連接有干化房，所述輔料計量斗頂端的中部懸掛有干料溜料管，所述干料溜料管的一端固定連接有干料提升裝置，所述干料提升裝置位于齒鏈帶一端的一側；所述第二預混污泥儲存?zhèn)}底端的中部固定連接有進料螺旋管，所述預混污泥升降機的另一端安裝連接有破乳劑儲存?zhèn)}，所述破乳劑儲存?zhèn)}底端的一端固定連接有破乳劑計量斗，所述破乳劑計量斗的底端固定連接有混料箱，所述混料箱的一端固定連接有污泥進料斗。
7.如權利要求2所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述干餾炭、可燃?xì)夂徒褂陀衫幚硌b置制備；所述生活垃圾處理裝置包括:包括垃圾堆場，垃圾堆場的上部設置有移動抓斗設備，移動抓斗設備可將各方位的垃圾堆抓起，垃圾堆場的一側設置有支撐框架，支撐框架由型鋼和鋼板焊接而成，支撐框架設置在殘液收集池的正上方，支撐框架的上方固定連接有雙軸撕碎機，生活垃圾中有機質水份通過雙軸撕碎機撕碎擠出，這些殘液最終落入殘液收集池中，雙軸撕碎機的上方連接有可拆卸進料斗體，可拆卸進料斗體上方的形狀為倒四棱錐漏斗，支撐框架靠近雙軸撕碎機的下方固定連接有板鏈輸送機，板鏈輸送機為通用板鏈?zhǔn)捷斔蜋C(jī)構，板鏈輸送機包括主動驅動滾筒、從動驅動滾筒、改向滾筒及板鏈，板鏈為類似細密鋼絲的板鏈，使用這種板鏈不僅可以輸送物料，而且在輸送過程中物料中的水份通過板鏈的細密空隙滴落，板鏈輸送機的上方設置有磁鐵，用于將生活垃圾撕碎的碎片中的金屬物質進行篩分，因金屬本身的硬度較高，若不進行分離，會對后續的粉碎機工作造成影響，板鏈輸送機末端連接有粉碎機，板鏈輸送機的出口端與粉碎機的進料口連接，粉碎機采用高速的切割飛刀，粉碎機的底部設置有風機，粉碎機的一側設置有收料器，收料器遠離粉碎機的一側設置有高溫?zé)o氧干餾裝置，高溫?zé)o氧干餾裝置為脈沖反吹濾袋式除塵器，粉碎機、收料器、高溫?zé)o氧干餾裝置之間通過風管連通，垃圾堆場靠近收料器的上表面固定連接有出料傳送帶，經過收料器收集的生活垃圾顆粒在收料器底部出口排出，大量輸送的風引入高溫?zé)o氧干餾裝置進行過濾處理，過濾后的空氣可直接排出，過濾后的粉塵是顆粒度更小的生活垃圾粉末，最終收料器和高溫?zé)o氧干餾裝置收集的生活垃圾顆粒均集中由出料傳送帶送出，最終完成生活垃圾的撕碎生產過程。
8.如權利要求2所述的多種固廢綜合處理及資源再利用工藝，其特征在于，所述超細粉料、砂狀骨料、中直徑料、大直徑料和小部分聚苯顆粒、木材和金屬由建筑垃圾粉碎篩分裝置制備；所述建筑垃圾粉碎篩分裝置包括:包括主體外殼，所述主體外殼內安裝粉碎裝置，所述主體外殼內安裝震動篩選裝置，所述主體外殼側面安裝回收裝置，所述粉碎裝置包括：電機防護罩、第一電機、電機皮帶輪、減速皮帶輪、傳動皮帶、齒輪、粉碎滾輪和粉碎板，所述電機防護罩固定安裝在主體外殼上，所述第一電機固定安裝在電機防護罩內，所述電機皮帶輪固定安裝在第一電機的輸出軸上，多個所述粉碎滾輪通過轉軸轉動連接在主體外殼上，所述減速皮帶輪固定安裝在其中一個粉碎滾輪上，每個所述粉碎滾輪上均固定安裝有齒輪，所述傳動皮帶安裝在電機皮帶輪和減速皮帶輪上，多個所述粉碎板固定安裝在主體外殼內壁上；所述震動篩選裝置包括：第二電機、第二電機支架、旋轉圓盤、傳動桿、滑動網、第一導向板、第二導向板和限制板，所述第二電機支架固定安裝在主體外殼上，所述第二電機固定安裝在第二電機支架上，所述旋轉圓盤固定安裝在第二電機的輸出軸上，所述傳動桿通過轉軸轉動連接在旋轉圓盤上，所述第一導向板固定安裝在主體外殼內右側，所述第二導向板固定安裝在主體外殼內左側，所述滑動網滑動連接在第一導向板上，所述傳動桿遠離旋轉圓盤的一端通過轉軸轉動連接在滑動網上，多個所述限制板固定安裝在第一導向板上；所述回收裝置包括：支撐板、第三電機、螺紋桿、圓柱輸料管和方形出料口，所述支撐板固定安裝在主體外殼側壁，所述第三電機固定安裝在支撐板下側，所述螺紋桿固定安裝在第三電機的輸出軸上，所述圓柱輸料管固定安裝在支撐板上側，所述方形出料口固定安裝在圓柱輸料管側壁；所述主體外殼下側安裝出料口，所述主體外殼左側有一個方形開孔；所述粉碎滾輪和粉碎板上有多個粉碎齒。
發明內容
為解決上述技術問題，本發明提供一種多種固廢綜合處理及資源再利用工藝，通過對市政污泥、河道淤泥、建筑垃圾以及生活垃圾處理方式的重新設計并將之組合，將固體廢棄物中的有害成分通過高溫固化，降低造成二次污染的可能；避免了原固體廢棄物只能靠填埋堆放焚燒，占據大量土地并污染環境的問題，還將無用的廢棄物變肥為寶，解決了廢棄能夠資源化再利用的難題。

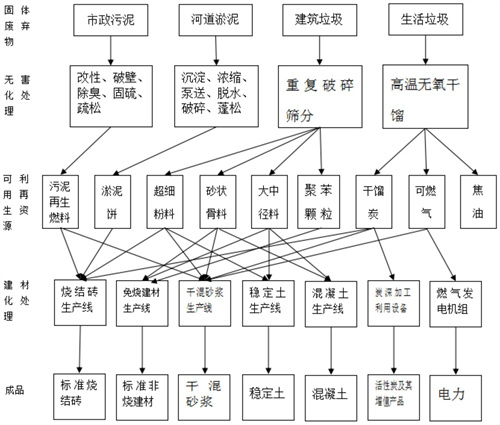

本發明的一種多種固廢綜合處理及資源再利用工藝，包括以下步驟：
S1、多種固體廢棄物收集：將市政污泥、河道淤泥、建筑垃圾和生活垃圾進行分別收集轉運至處理地點；
S2、固體廢棄物無害化處理：對四種固體廢棄物垃圾分別進行無害化處理；
S3、再生資源回收：將無害化處理得到的污泥再生燃料、淤泥餅、超細粉料、砂狀骨料、中直徑料、大直徑料、聚苯顆粒和干餾炭作為再生資源進行回收；
S4、再生資源建材化利用：采用含炭深加工利用設備、燒結磚生產線、免燒結建材生產線，干混砂漿生產線、混凝土生產線、穩定土生產線和燃?xì)獍l(fā)電機組對再生資源進行建材化利用；
所述S4中采用的干混砂漿生產線是以砂狀骨料和超細粉料作為原料，在烘干過程中其烘干使用的熱源可由污泥再生燃料、干餾炭和可燃?xì)馊紵峁�，干燥的砂原料與水泥、其他固體添加劑混合而成為干混砂漿；所述S4中采用的混凝土生產線以砂狀骨料和中直徑料作為原料，并輔以水、水泥和添加劑制得；所述S4中采用的穩定土生產線的主要原料為大中徑料和超細粉料，配以水泥、水以及其他添加劑摻和而成為穩定土；所述S4中采用的燃?xì)獍l(fā)電機組采用經過高溫?zé)o氧干餾得到的可燃?xì)庾鳛槿剂线M(jìn)行發電；
S5、成品回收：回收再生資源建材化利用產品，包括經過炭深加工處理的活性炭及其增值產品、燒結磚生產線出產的標準燒結磚、免燒建材生產線出產的非燒結建材、干混砂漿生產線出產的干混砂漿、穩定土生產線出產的穩定土、混凝土生產線出產的混凝土和發電機組生產的電力。
進一步的，所述S2中對固體廢棄物垃圾進行無害化的具體操作方式為：
在市政污泥中加入添加劑和除臭劑，經過改性、破壁、除臭、固硫、疏松得到再生產品為污泥再生燃料；
將河道淤泥經過沉淀、濃縮、泵送、脫水、破碎蓬松處理得到再生產品淤泥餅和清水；
將建筑垃圾經過重復破碎篩分，得到再生產品超細粉料、砂狀骨料、中直徑料、大直徑料和小部分聚苯顆粒、木材和金屬，其中聚苯顆粒留作為再生資源，木材和金屬則作為成品處理；
將生活垃圾經過破碎后，經過高溫?zé)o氧干餾機進行高溫?zé)o氧干餾后，得到再生產品為干餾炭、可燃?xì)夂徒褂汀?/span>
進一步的，所述S4中采用的含炭深加工利用設備用于將干餾炭進行深層次的加工。
進一步的，所述S4中采用的燒結磚生產線以燒結料和燃料作為原料，其中燒結料來自可再生資源的淤泥餅和超細粉料，燃料來自進行過深加工的污泥再生燃料和干餾炭。
進一步的，所述S4中采用的免燒結建材生產線以中直粒徑和砂狀骨料作為骨料，并與其他原料混合后壓制成免燒建材。
進一步的，所述污泥再生燃料由污泥再生燃料生產裝備制備；所述污泥再生燃料生產裝備包括：
預混污泥升降機，用于提升運輸車，所述預混污泥升降機的一端安裝連接有第一預混污泥儲存?zhèn)}，所述第一預混污泥儲存?zhèn)}的一端安裝連接有第二預混污泥儲存?zhèn)}，所述第二預混污泥儲存?zhèn)}一端的底端安裝有主支撐框，所述主支撐框的頂端固定連接有攪拌主機；
污泥燃料升降機，位于攪拌主機的一端，所述污泥燃料升降機的內側滑動連接有升降廂，所述污泥燃料升降機的一端安裝有翻拋機；
運輸車，位于翻拋機的頂端；
排料送料機構，位于翻拋機底端的一端；
所述攪拌主機頂端的一端固定連接有污泥計量斗，所述攪拌主機頂端的另一端固定連接有輔料計量斗，所述翻拋機的頂端固定連接有干化房，所述輔料計量斗頂端的中部懸掛有干料溜料管，所述干料溜料管的一端固定連接有干料提升裝置，所述干料提升裝置位于齒鏈帶一端的一側；所述第二預混污泥儲存?zhèn)}底端的中部固定連接有進料螺旋管，所述預混污泥升降機的另一端安裝連接有破乳劑儲存?zhèn)}，所述破乳劑儲存?zhèn)}底端的一端固定連接有破乳劑計量斗，所述破乳劑計量斗的底端固定連接有混料箱，所述混料箱的一端固定連接有污泥進料斗。
進一步的，所述干餾炭、可燃?xì)夂徒褂陀衫幚硌b置制備；所述生活垃圾處理裝置包括:包括垃圾堆場，垃圾堆場的上部設置有移動抓斗設備，移動抓斗設備可將各方位的垃圾堆抓起，垃圾堆場的一側設置有支撐框架，支撐框架由型鋼和鋼板焊接而成，支撐框架設置在殘液收集池的正上方，支撐框架的上方固定連接有雙軸撕碎機，生活垃圾中有機質水份通過雙軸撕碎機撕碎擠出，這些殘液最終落入殘液收集池中，雙軸撕碎機的上方連接有可拆卸進料斗體，可拆卸進料斗體上方的形狀為倒四棱錐漏斗，支撐框架靠近雙軸撕碎機的下方固定連接有板鏈輸送機，板鏈輸送機為通用板鏈?zhǔn)捷斔蜋C(jī)構，板鏈輸送機包括主動驅動滾筒、從動驅動滾筒、改向滾筒及板鏈，板鏈為類似細密鋼絲的板鏈，使用這種板鏈不僅可以輸送物料，而且在輸送過程中物料中的水份通過板鏈的細密空隙滴落，板鏈輸送機的上方設置有磁鐵，用于將生活垃圾撕碎的碎片中的金屬物質進行篩分，因金屬本身的硬度較高，若不進行分離，會對后續的粉碎機工作造成影響，板鏈輸送機末端連接有粉碎機，板鏈輸送機的出口端與粉碎機的進料口連接，粉碎機采用高速的切割飛刀，粉碎機的底部設置有風機，粉碎機的一側設置有收料器，收料器遠離粉碎機的一側設置有高溫?zé)o氧干餾裝置，高溫?zé)o氧干餾裝置為脈沖反吹濾袋式除塵器，粉碎機、收料器、高溫?zé)o氧干餾裝置之間通過風管連通，垃圾堆場靠近收料器的上表面固定連接有出料傳送帶，經過收料器收集的生活垃圾顆粒在收料器底部出口排出，大量輸送的風引入高溫?zé)o氧干餾裝置進行過濾處理，過濾后的空氣可直接排出，過濾后的粉塵是顆粒度更小的生活垃圾粉末，最終收料器和高溫?zé)o氧干餾裝置收集的生活垃圾顆粒均集中由出料傳送帶送出，最終完成生活垃圾的撕碎生產過程。
進一步的，所述超細粉料、砂狀骨料、中直徑料、大直徑料和小部分聚苯顆粒、木材和金屬由建筑垃圾粉碎篩分裝置制備；所述建筑垃圾粉碎篩分裝置包括:包括主體外殼，所述主體外殼內安裝粉碎裝置，所述主體外殼內安裝震動篩選裝置，所述主體外殼側面安裝回收裝置，所述粉碎裝置包括：電機防護罩、第一電機、電機皮帶輪、減速皮帶輪、傳動皮帶、齒輪、粉碎滾輪和粉碎板，所述電機防護罩固定安裝在主體外殼上，所述第一電機固定安裝在電機防護罩內，所述電機皮帶輪固定安裝在第一電機的輸出軸上，多個所述粉碎滾輪通過轉軸轉動連接在主體外殼上，所述減速皮帶輪固定安裝在其中一個粉碎滾輪上，每個所述粉碎滾輪上均固定安裝有齒輪，所述傳動皮帶安裝在電機皮帶輪和減速皮帶輪上，多個所述粉碎板固定安裝在主體外殼內壁上；
所述震動篩選裝置包括：第二電機、第二電機支架、旋轉圓盤、傳動桿、滑動網、第一導向板、第二導向板和限制板，所述第二電機支架固定安裝在主體外殼上，所述第二電機固定安裝在第二電機支架上，所述旋轉圓盤固定安裝在第二電機的輸出軸上，所述傳動桿通過轉軸轉動連接在旋轉圓盤上，所述第一導向板固定安裝在主體外殼內右側，所述第二導向板固定安裝在主體外殼內左側，所述滑動網滑動連接在第一導向板上，所述傳動桿遠離旋轉圓盤的一端通過轉軸轉動連接在滑動網上，多個所述限制板固定安裝在第一導向板上；
所述回收裝置包括：支撐板、第三電機、螺紋桿、圓柱輸料管和方形出料口，所述支撐板固定安裝在主體外殼側壁，所述第三電機固定安裝在支撐板下側，所述螺紋桿固定安裝在第三電機的輸出軸上，所述圓柱輸料管固定安裝在支撐板上側，所述方形出料口固定安裝在圓柱輸料管側壁；
所述主體外殼下側安裝出料口，所述主體外殼左側有一個方形開孔；所述粉碎滾輪和粉碎板上有多個粉碎齒。
與現有技術相比本發明的有益效果為：本發明通過對市政污泥、河道淤泥、建筑垃圾和生活垃圾的處理處置進行重新組合設計，將固廢中的有毒有害成分通過固化、燃燒、高溫干餾等處理，降低污染物的二次污染的可能；開辟了四種固體廢棄物現有處理方式外新的處理方式，大量降低了固廢填埋對土地資源的需求,將原固體廢棄物變廢為寶，實現廢棄物資源再次利用，本工藝將相關產業設備進行有機的整合，產能大，運行成本低，性價比較高，能夠?qū)崿F(xiàn)多種固廢集中綜合處理，實現固廢處理合一，多產業鏈結合，最終實現固體廢棄物綜合建材化，并且本工藝生產線上出產的再生資源和建材產品均符合國家標準，均可以單獨作為成品處理。
（發明人：潘移峰;董中偉;祝龍波;程志友）
