公布日：2022.12.27

申請日：2022.09.29

分類號：C02F11/127(2019.01)I;C02F11/13(2019.01)I

摘要

本發明屬于污泥深度脫水設備技術領域，尤其涉及一種污泥深度脫水系統，以解決沒有辦法實現對污水的自動排除的技術問題，包括機架組件、動力組件、入料組件、周轉滾筒組件、排水組件、排泥組件和螺旋葉組件，機架組件與動力組件相連接，動力組件與入料組件相連接，入料組件與周轉滾筒組件相連接，周轉滾筒組件與排水組件相連接，周轉滾筒組件與排泥組件相連接，螺旋葉組件一端連接在排泥組件上，螺旋葉組件另一端連接在動力組件上，通過帶輪轉軸一帶動著帶輪一轉動，進而通過帶輪一帶動著傳動皮帶一運動，進而通過帶輪二帶動著帶輪轉軸二轉動，進而通過帶輪轉軸二驅動鏈輪轉動，進而通過鏈輪實現動力輸出。

權利要求書

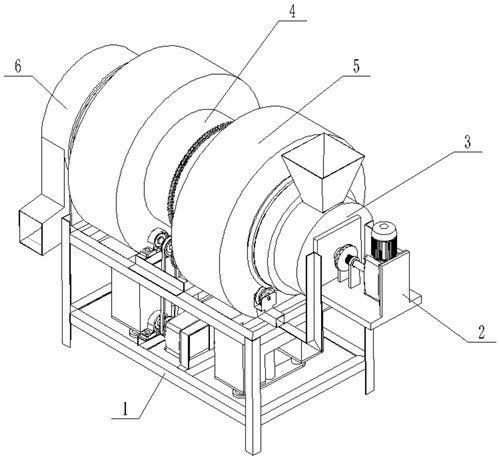

1.一種污泥深度脫水系統，其特征在于，包括機架組件(1)、動力組件(2)、入料組件(3)、周轉滾筒組件(4)、排水組件(5)、排泥組件(6)和螺旋葉組件(7)，所述機架組件(1)與動力組件(2)相連接，動力組件(2)與入料組件(3)相連接，入料組件(3)與周轉滾筒組件(4)相連接，周轉滾筒組件(4)與排水組件(5)相連接，周轉滾筒組件(4)與排泥組件(6)相連接，螺旋葉組件(7)一端連接在排泥組件(6)上，螺旋葉組件(7)另一端連接在動力組件(2)上。

2.根據權利要求1所述的一種污泥深度脫水系統，其特征在于，所述機架組件(1)包括機架本體(1-1)、執行電機一(1-2)、帶輪轉軸一(1-3)、帶輪一(1-4)、傳動皮帶一(1-5)、帶輪二(1-6)、帶輪轉軸二(1-7)、鏈輪(1-8)、周轉輪固定座(1-9)、周轉輪(1-10)、支架一(1-11)、支架二(1-12)和支架三(1-13)，所述機架本體(1-1)上安裝有執行電機一(1-2)，執行電機一(1-2)的輸出軸上安裝有帶輪轉軸一(1-3)，帶輪轉軸一(1-3)轉動安裝在機架本體(1-1)上，帶輪一(1-4)固定安裝在帶輪轉軸一(1-3)上，傳動皮帶一(1-5)的一端連接在帶輪一(1-4)上，傳動皮帶一(1-5)的另一端連接在帶輪二(1-6)上，帶輪二(1-6)固定安裝在帶輪轉軸二(1-7)上，帶輪轉軸二(1-7)轉動安裝在機架本體(1-1)上，鏈輪(1-8)固定安裝在帶輪轉軸二(1-7)上，周轉輪固定座(1-9)固定安裝在機架本體(1-1)上，周轉輪(1-10)轉動安裝在周轉輪固定座(1-9)上，支架一(1-11)固定安裝在機架本體(1-1)上，支架二(1-12)固定安裝在機架本體(1-1)上，支架三(1-13)固定安裝在支架二(1-12)上。

3.根據權利要求2所述的一種污泥深度脫水系統，其特征在于，所述動力組件(2)包括動力底板(2-1)、基座(2-2)、執行電機二(2-3)、轉動軸(2-4)、驅動柱(2-5)、離合盤一(2-6)、離合盤二(2-7)、離合滑桿(2-8)、離合滑桿推簧(2-9)、連接支架一(2-10)和連接支架二(2-11)，所述動力底板(2-1)上安裝有基座(2-2)，基座(2-2)上安裝有執行電機二(2-3)，執行電機二(2-3)的輸出軸安裝在轉動軸(2-4)上，驅動柱(2-5)轉動安裝在連接支架一(2-10)上，連接支架一(2-10)固定安裝在動力底板(2-1)上，驅動柱(2-5)與離合盤一(2-6)固定連接，離合盤一(2-6)與離合盤二(2-7)嚙合傳動，離合盤二(2-7)滑動安裝在離合滑桿(2-8)上，離合滑桿(2-8)轉動安裝在連接支架二(2-11)上，連接支架二(2-11)固定安裝在動力底板(2-1)上，離合滑桿(2-8)與轉動軸(2-4)固定連接，離合滑桿推簧(2-9)套裝在離合滑桿(2-8)上，并且離合滑桿推簧(2-9)設置在離合滑桿(2-8)和離合盤二(2-7)之間，動力底板(2-1)滑動安裝在支架三(1-13)上。

4.根據權利要求3所述的一種污泥深度脫水系統，其特征在于，所述入料組件(3)包括入料安裝套管(3-1)、入料套管(3-2)、安裝板一(3-3)和內端滑板(3-4)，所述入料安裝套管(3-1)上固定安裝有入料套管(3-2)，安裝板一(3-3)安裝在入料安裝套管(3-1)上，內端滑板(3-4)固定安裝在入料安裝套管(3-1)上，安裝板一(3-3)固定安裝在動力底板(2-1)上。

5.根據權利要求4所述的一種污泥深度脫水系統，其特征在于，所述周轉滾筒組件(4)包括滾筒本體(4-1)、配合環(4-2)、脫水開口(4-3)和周轉驅動鏈(4-4)，所述滾筒本體(4-1)上固定安裝有配合環(4-2)和周轉驅動鏈(4-4)，配合環(4-2)與周轉輪(1-10)滾筒配合，周轉驅動鏈(4-4)與鏈輪(1-8)配合傳動，脫水開口(4-3)開在滾筒本體(4-1)上，并且脫水開口(4-3)設置有多個，滾筒本體(4-1)與入料安裝套管(3-1)轉動配合。

6.根據權利要求5所述的一種污泥深度脫水系統，其特征在于，所述排水組件(5)包括排水固定套管(5-1)、安裝凸臺(5-2)、排水管(5-3)、連接板(5-4)、中端滑柱(5-5)、滑柱連接桿(5-6)、出水管(5-7)、內端承載板(5-8)、連管一(5-9)、連管二(5-10)、內端彈簧一(5-和內端彈簧二(5-12)，所述排水固定套管(5-1)上安裝有排水管(5-3)，排水管(5-3)上安裝有安裝凸臺(5-2)，連接板(5-4)固定安裝在排水管(5-3)上，排水管(5-3)的一端安裝有出水管(5-7)，排水管(5-3)的另一端固定安裝有連管二(5-10)，連管二(5-10)上滑動安裝有連管一(5-9)，連管一(5-9)固定安裝在內端承載板(5-8)上，內端承載板(5-8)滑動安裝在排水管(5-3)，連管一(5-9)和連管二(5-10)之間設置有內端彈簧一(5-11)，中端滑柱(5-5)的一端固定安裝在內端承載板(5-8)上，中端滑柱(5-5)的另一端固定安裝在滑柱連接桿(5-6)上，中端滑柱(5-5)與排水管(5-3)滑動配合連接，內端彈簧二(5-12)套裝在中端滑柱(5-5)上，并且內端彈簧二(5-12)設置在內端承載板(5-8)和排水管(5-3)之間，安裝凸臺(5-2)安裝在機架本體(1-1)上，排水固定套管(5-1)與滾筒本體(4-1)轉動配合。

7.根據權利要求2所述的一種污泥深度脫水系統，其特征在于，所述排泥組件(6)包括排泥套管(6-1)、排泥口(6-2)和加熱設備(6-3)，所述排泥套管(6-1)固定安裝在支架一(1-11)上，排泥口(6-2)設置在排泥套管(6-1)上，并且排泥口(6-2)與排泥套管(6-1)連通，加熱設備(6-3)安裝在排泥套管(6-1)。

8.根據權利要求1-7任意一項所述的一種污泥深度脫水系統，其特征在于，所述螺旋葉組件(7)包括螺旋葉轉軸(7-1)、螺旋葉(7-2)和入料錐(7-3)，所述螺旋葉轉軸(7-1)上同時固定安裝有螺旋葉(7-2)和入料錐(7-3)，螺旋葉轉軸(7-1)轉動安裝在排泥套管(6-1)上，驅動柱(2-5)與入料錐(7-3)固定連接，螺旋葉轉軸(7-1)、螺旋葉(7-2)和入料錐(7-3)同時置于滾筒本體(4-1)中。

發明內容

本發明目的在于提供一種污泥深度脫水系統，以解決沒有辦法實現對污水的自動排除的技術問題。

為實現上述目的，本發明的一種污泥深度脫水系統的具體技術方案如下：

一種污泥深度脫水系統，包括機架組件、動力組件、入料組件、周轉滾筒組件、排水組件、排泥組件和螺旋葉組件，所述機架組件與動力組件相連接，動力組件與入料組件相連接，入料組件與周轉滾筒組件相連接，周轉滾筒組件與排水組件相連接，周轉滾筒組件與排泥組件相連接，螺旋葉組件一端連接在排泥組件上，螺旋葉組件另一端連接在動力組件上。

進一步，所述機架組件包括機架本體、執行電機一、帶輪轉軸一、帶輪一、傳動皮帶一、帶輪二、帶輪轉軸二、鏈輪、周轉輪固定座、周轉輪、支架一、支架二和支架三，所述機架本體上安裝有執行電機一，執行電機一的輸出軸上安裝有帶輪轉軸一，帶輪轉軸一轉動安裝在機架本體上，帶輪一固定安裝在帶輪轉軸一上，傳動皮帶一的一端連接在帶輪一上，傳動皮帶一的另一端連接在帶輪二上，帶輪二固定安裝在帶輪轉軸二上，帶輪轉軸二轉動安裝在機架本體上，鏈輪固定安裝在帶輪轉軸二上，周轉輪固定座固定安裝在機架本體上，周轉輪轉動安裝在周轉輪固定座上，支架一固定安裝在機架本體上，支架二固定安裝在機架本體上，支架三固定安裝在支架二上。

進一步，所述動力組件包括動力底板、基座、執行電機二、轉動軸、驅動柱、離合盤一、離合盤二、離合滑桿、離合滑桿推簧、連接支架一和連接支架二，所述動力底板上安裝有基座，基座上安裝有執行電機二，執行電機二的輸出軸安裝在轉動軸上，驅動柱轉動安裝在連接支架一上，連接支架一固定安裝在動力底板上，驅動柱與離合盤一固定連接，離合盤一與離合盤二嚙合傳動，離合盤二滑動安裝在離合滑桿上，離合滑桿轉動安裝在連接支架二上，連接支架二固定安裝在動力底板上，離合滑桿與轉動軸固定連接，離合滑桿推簧套裝在離合滑桿上，并且離合滑桿推簧設置在離合滑桿和離合盤二之間，動力底板滑動安裝在支架三上。

進一步，所述入料組件包括入料安裝套管、入料套管、安裝板一和內端滑板，所述入料安裝套管上固定安裝有入料套管，安裝板一安裝在入料安裝套管上，內端滑板固定安裝在入料安裝套管上，安裝板一固定安裝在動力底板上。

進一步，所述周轉滾筒組件包括滾筒本體、配合環、脫水開口和周轉驅動鏈，所述滾筒本體上固定安裝有配合環和周轉驅動鏈，配合環與周轉輪滾筒配合，周轉驅動鏈與鏈輪配合傳動，脫水開口開在滾筒本體上，并且脫水開口設置有多個，滾筒本體與入料安裝套管轉動配合。

進一步，多個所述的脫水開口沿著滾筒本體的中軸線軸向陣列設置。

進一步，所述排水組件包括排水固定套管、安裝凸臺、排水管、連接板、中端滑柱、滑柱連接桿、出水管、內端承載板、連管一、連管二、內端彈簧一和內端彈簧二，所述排水固定套管上安裝有排水管，排水管上安裝有安裝凸臺，連接板固定安裝在排水管上，排水管的一端安裝有出水管，排水管的另一端固定安裝有連管二，連管二上滑動安裝有連管一，連管一固定安裝在內端承載板上，內端承載板滑動安裝在排水管，連管一和連管二之間設置有內端彈簧一，中端滑柱的一端固定安裝在內端承載板上，中端滑柱的另一端固定安裝在滑柱連接桿上，中端滑柱與排水管滑動配合連接，內端彈簧二套裝在中端滑柱上，并且內端彈簧二設置在內端承載板和排水管之間，安裝凸臺安裝在機架本體上，排水固定套管與滾筒本體轉動配合。

進一步，所述排泥組件包括排泥套管、排泥口和加熱設備，所述排泥套管固定安裝在支架一上，排泥口設置在排泥套管上，并且排泥口與排泥套管連通，加熱設備安裝在排泥套管。

進一步，所述螺旋葉組件包括螺旋葉轉軸、螺旋葉和入料錐，所述螺旋葉轉軸上同時固定安裝有螺旋葉和入料錐，螺旋葉轉軸轉動安裝在排泥套管上，驅動柱與入料錐固定連接，螺旋葉轉軸、螺旋葉和入料錐同時置于滾筒本體中。

進一步，所述驅動柱驅動螺旋葉周轉的方向如果與鏈輪驅動滾筒本體周轉的方向相同時，螺旋葉的周轉速度與滾筒本體的周轉速度存在差速，所述驅動柱驅動螺旋葉周轉的方向如果與鏈輪驅動滾筒本體周轉的方向不相同時，螺旋葉的周轉速度與滾筒本體的周轉速度無要求。

本發明的優點在于：

1.啟動執行電機一，進而通過執行電機一帶動著帶輪轉軸一轉動，進而通過帶輪轉軸一帶動著帶輪一轉動，進而通過帶輪一帶動著傳動皮帶一運動，進而通過帶輪二帶動著帶輪轉軸二轉動，進而通過帶輪轉軸二驅動鏈輪轉動，進而通過鏈輪實現動力輸出；

2.啟動執行電機二，進而通過執行電機二帶動著轉動軸轉動，進而通過離合滑桿驅動著離合盤二轉動，進而通過離合盤二與離合盤一之間的嚙合傳動，帶動著驅動柱轉動，進而通過驅動柱進行動力輸出；同時，通過離合滑桿推簧的彈力作用，進而使得離合盤一與離合盤二緊密嚙合在一起；

3.方便通過入料套管向入料安裝套管中加入需要進行深度脫水的污泥；同時，通過內端滑板可防止需要進行深度脫水的污泥的飛濺；

4.鏈輪轉動的同時帶動著周轉驅動鏈運動，并通過周轉驅動鏈帶動著滾筒本體周轉運動，同時滾筒本體周轉運動產生的離心力使得污泥中的水通過脫水開口排出；

5.通過滾筒本體上開有的脫水開口排除的污泥中的污水落入排水固定套管上，進而落入排水管中，隨著污水的積累，進而在污水重力的作用下，使得內端承載板克服內端彈簧二的彈力并通過中端滑柱帶動著滑柱連接桿下移，使得滑柱連接桿與出水管脫離，進而使得污水通過出水管自動排除；同時因內端承載板需要克服內端彈簧二的彈力，進而需要內端承載板上積累足夠的污水，不需要較頻繁的觸發滑柱連接桿脫離出水管進行排水；

6.通過加熱設備可以實現對脫水完成的污泥進行加熱，進一步使得污泥中的水分散發；

7.通過驅動柱帶動著入料錐轉動，進而通過螺旋葉轉軸帶動著螺旋葉周轉運動，在螺旋葉周轉作用力的作用下，使得污泥中的污水通過脫水開口排出；同時，在螺旋葉的軸向螺旋的作用下，進而使得脫水完成的污泥通過排泥口排出；

8.驅動柱驅動螺旋葉周轉的方向如果與鏈輪驅動滾筒本體周轉的方向相同時，螺旋葉的周轉速度與滾筒本體的周轉速度存在差速，驅動柱驅動螺旋葉周轉的方向如果與鏈輪驅動滾筒本體周轉的方向不相同時，螺旋葉的周轉速度與滾筒本體的周轉速度無要求。

（發明人：丁祥;花成巍;伍明）
