公布日：2022.05.13

申請日：2022.01.30

分類號：C02F9/10(2006.01)I

摘要

本發明公開了一種工業污水分層循環水處理裝置及方法，涉及工業污水處理技術領域。為了解決傳統的工業企業在進行水處理時通常采用不同沉淀池或過濾池進行過濾，占地面積達，處理時間長，處理效率低，大大提高了企業的生產成本，降低了企業的經濟效益的問題。本工業污水分層循環水處理裝置及方法，通過第一濾層發生氧化反應和物理截流吸附作用，過濾沉淀水中的鐵錳離子，第二濾層過濾水中懸浮物和非膠肽的固體物質，第三濾層過濾水中有機物和異味，第四濾層進行離子交換樹脂處理，排污管分別將過濾的雜質和污水排出，起到了分層處理的作用，提高了水處理質量，簡化了水循環處理工藝流程，提高處理效率，為企業帶來了良好的綜合效益。

權利要求書

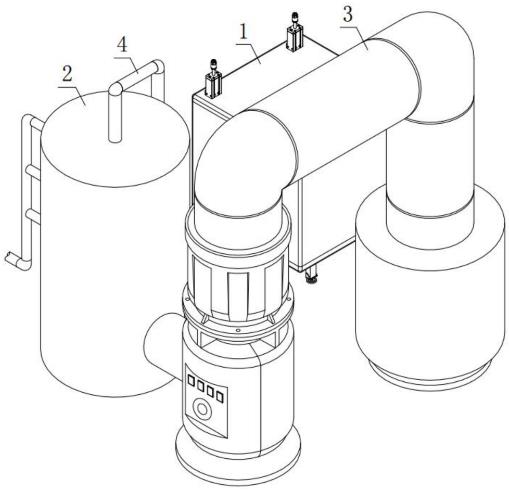

1.一種工業污水分層循環水處理裝置，包括混凝機構（1）、分層處理機構（2）和循環水處理機構（3），其特征在于：混凝機構（1）一側通過原水管道（4）與分層處理機構（2）上端固定連接，分層處理機構（2）一側下端與循環水處理機構（3）一側固定連接，循環水處理機構（3）包括加熱裝置（31）、冷凝裝置（32）和導向裝置（34），加熱裝置（31）上端通過螺栓與導向裝置（34）固定連接，導向裝置（34）上表面分別通過螺栓與保溫管道（33）一端固定連接，保溫管道（33）另一端與冷凝裝置（32）上表面中心固定連接。

2.如權利要求1所述的一種工業污水分層循環水處理裝置，其特征在于：混凝機構（1）包括混凝箱（11）、過濾器（12）和水泵（13），混凝箱（11）下表面四周分別通過螺栓與支撐腿固定連接，混凝箱（11）上表面四周分別通過螺栓與第一氣缸（14）固定連接，混凝箱（11）一側設置有混凝劑管，混凝箱（11）另一側下端通過管道與過濾器（12）固定連接，過濾器（12）另一端通過管道與水泵（13）一側固定連接，管道靠近水泵（13）一側安裝有壓力表，水泵（13）另一側與原水管道（4）固定連接，混凝箱（11）靠近過濾器（12）一側與污水排管（15）固定連接。

3.如權利要求2所述的一種工業污水分層循環水處理裝置，其特征在于：混凝箱（11）內壁分別與絮凝過濾板（16）外側接觸，絮凝過濾板（16）內側與過濾網（17）固定連接，絮凝過濾板（16）上表面兩側分別通過螺栓與傳動桿（18）固定連接，第一氣缸（14）下端通過氣缸桿與傳動桿（18）固定連接，混凝箱（11）內壁兩側分別設置有與絮凝過濾板（16）相適配的移動卡槽，絮凝過濾板（16）外側設置有密封條。

4.如權利要求1所述的一種工業污水分層循環水處理裝置，其特征在于：分層處理機構（2）包括處理塔（21）、分水管（22）、第一濾層（23）、第二濾層（24）、第三濾層（25）和第四濾層（26），處理塔（21）上端與原水管道（4）固定連接，原水管道（4）下端通過螺栓與分水管（22）固定連接，分水管（22）分別對稱均勻分布在原水管道（4）下端，分水管（22）下表面分別設置有均勻分布的霧化噴頭，分水管（22）下端分別依次設置有第一濾層（23）、第二濾層（24）、第三濾層（25）和第四濾層（26），處理塔（21）一側下端通過螺栓與處理水輸出管道（27）固定連接，處理水輸出管道（27）設置在第四濾層（26）下端一側。

5.如權利要求4所述的一種工業污水分層循環水處理裝置，其特征在于：第一濾層（23）設置為鐵錳過濾層，第二濾層（24）設置為石英砂過濾層，第三濾層（25）設置為活性炭過濾層，第四濾層（26）設置為交換樹脂氧化水過濾層，處理塔（21）一側分別設置有排污管（28），排污管（28）分別設置在第一濾層（23）、第二濾層（24）和第三濾層（25）一側上端。

6.如權利要求1所述的一種工業污水分層循環水處理裝置，其特征在于：加熱裝置（31）包括加熱箱（311）和水箱（312），加熱箱（311）一側設置有控制面板（313），控制面板（313）上分別設置有設備按鍵和顯示屏，水箱（312）兩端分別與中部形成臺階，加熱箱（311）與水箱（312）中部嵌套連接，加熱箱（311）內壁直徑大于水箱（312）外壁直徑，水箱（312）外壁設置有加熱絲，加熱絲呈螺旋狀纏繞在水箱（312）外側，水箱（312）上端設置有蒸汽開口。

7.如權利要求6所述的一種工業污水分層循環水處理裝置，其特征在于：導向裝置（34）包括導向箱（341）和導向風扇（342），導向箱（341）下表面分別通過螺栓與水箱（312）上表面固定連接，導向箱（341）設置為兩端開口的筒體，導向箱（341）內壁分別風扇槽（343），風扇槽（343）與風扇固定環（344）嵌套卡扣連接，風扇固定環（344）中心通過銷軸與導向風扇（342）轉動連接，導向風扇（342）中心下表面通過傳動軸與風扇驅動電機固定連接。

8.如權利要求1所述的一種工業污水分層循環水處理裝置，其特征在于：冷凝裝置（32）包括冷凝筒（321）和冷凝板（322），冷凝筒（321）上表面中心設置有蒸汽入口，蒸汽入口與保溫管道（33）固定連接，冷凝筒（321）內壁上端與冷凝板（322）固定連接，冷凝筒（321）下端設置有循環水管，循環水管上安裝有電磁閥。

9.如權利要求1所述的一種工業污水分層循環水處理裝置，其特征在于：保溫管道（33）內壁設置有保溫層，保溫管道（33）設置為開口向下的“匚”形，保溫管道（33）上端管道設置為向冷凝裝置（32）一側傾斜的管道，保溫管道（33）靠近導向裝置（34）一側的高度高于靠近冷凝裝置（32）一側的高度。10.一種如權利要求1-9任一項所述的工業污水分層循環水處理裝置的處理方法，其特征在于：包括以下步驟：步驟一：通過混凝劑管將高分子混凝劑加入混凝箱（11），將其內部的工業污水混凝沉淀，第一氣缸（14）帶動絮凝過濾板（16）下壓，將絮凝后的雜質進行過濾；步驟二：?jiǎn)��?dòng)水泵（13），絮凝過濾板（16）過濾后的水通過水泵（13）輸送至處理塔（21），過濾器（12）進行預處理；步驟三：處理塔（21）分別通過第一濾層（23）發生氧化反應和物理截流吸附作用，過濾沉淀水中的鐵錳離子，第二濾層（24）過濾水中懸浮物和非膠肽的固體物質，第三濾層（25）過濾水中有機物和異味，第四濾層（26）進行離子交換樹脂處理；步驟四：過濾處理后的水通過加熱箱（311）進行加熱生成蒸汽，進行殺菌消毒處理；步驟五：蒸汽通過導向風扇（342）將蒸汽高速輸送至冷凝筒（321）內，蒸汽通過冷凝板（322）冷凝過濾，形成凈水，凈水通過循環水管輸送至工業企業循環水箱，起到循環用水的作用。

發明內容

本發明的目的在于提供一種工業污水分層循環水處理裝置及方法，通過第一濾層發生氧化反應和物理截流吸附作用，過濾沉淀水中的鐵錳離子，第二濾層過濾水中懸浮物和非膠肽的固體物質，第三濾層過濾水中有機物和異味，第四濾層進行離子交換樹脂處理，排污管分別將過濾的雜質和污水排出，起到了分層處理的作用，提高了水處理質量，簡化了水循環處理工藝流程，減少了處理時間，提高處理效率，為企業帶來了良好的綜合效益，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種工業污水分層循環水處理裝置，包括混凝機構、分層處理機構和循環水處理機構，混凝機構一側通過原水管道與分層處理機構上端固定連接，分層處理機構一側下端與循環水處理機構一側固定連接，循環水處理機構包括加熱裝置、冷凝裝置和導向裝置，加熱裝置上端通過螺栓與導向裝置固定連接，導向裝置上表面分別通過螺栓與保溫管道一端固定連接，保溫管道另一端與冷凝裝置上表面中心固定連接。

進一步的，混凝機構包括混凝箱、過濾器和水泵，混凝箱下表面四周分別通過螺栓與支撐腿固定連接，混凝箱上表面四周分別通過螺栓與第一氣缸固定連接，混凝箱一側設置有混凝劑管，混凝箱另一側下端通過管道與過濾器固定連接，過濾器另一端通過管道與水泵一側固定連接，管道靠近水泵一側安裝有壓力表，水泵另一側與原水管道固定連接，混凝箱靠近過濾器一側與污水排管固定連接。

進一步的，混凝箱內壁分別與絮凝過濾板外側接觸，絮凝過濾板內側與過濾網固定連接，絮凝過濾板上表面兩側分別通過螺栓與傳動桿固定連接，第一氣缸下端通過氣缸桿與傳動桿固定連接，混凝箱內壁兩側分別設置有與絮凝過濾板相適配的移動卡槽，絮凝過濾板外側設置有密封條。

進一步的，分層處理機構包括處理塔、分水管、第一濾層、第二濾層、第三濾層和第四濾層，處理塔上端與原水管道固定連接，原水管道下端通過螺栓與分水管固定連接，分水管分別對稱均勻分布在原水管道下端，分水管下表面分別設置有均勻分布的霧化噴頭，分水管下端分別依次設置有第一濾層、第二濾層、第三濾層和第四濾層，處理塔一側下端通過螺栓與處理水輸出管道固定連接，處理水輸出管道設置在第四濾層下端一側。

進一步的，第一濾層設置為鐵錳過濾層，第二濾層設置為石英砂過濾層，第三濾層設置為活性炭過濾層，第四濾層設置為交換樹脂氧化水過濾層，處理塔一側分別設置有排污管，排污管分別設置在第一濾層、第二濾層和第三濾層一側上端。

進一步的，加熱裝置包括加熱箱和水箱，加熱箱一側設置有控制面板，控制面板上分別設置有設備按鍵和顯示屏，水箱兩端分別與中部形成臺階，加熱箱與水箱中部嵌套連接，加熱箱內壁直徑大于水箱外壁直徑，水箱外壁設置有加熱絲，加熱絲呈螺旋狀纏繞在水箱外側，水箱上端設置有蒸汽開口。

進一步的，導向裝置包括導向箱和導向風扇，導向箱下表面分別通過螺栓與水箱上表面固定連接，導向箱設置為兩端開口的筒體，導向箱內壁分別風扇槽，風扇槽與風扇固定環嵌套卡扣連接，風扇固定環中心通過銷軸與導向風扇轉動連接，導向風扇中心下表面通過傳動軸與風扇驅動電機固定連接。

進一步的，冷凝裝置包括冷凝筒和冷凝板，冷凝筒上表面中心設置有蒸汽入口，蒸汽入口與保溫管道固定連接，冷凝筒內壁上端與冷凝板固定連接，冷凝筒下端設置有循環水管，循環水管上安裝有電磁閥。

進一步的，保溫管道內壁設置有保溫層，保溫管道設置為開口向下的“匚”形，保溫管道上端管道設置為向冷凝裝置一側傾斜的管道，保溫管道靠近導向裝置一側的高度高于靠近冷凝裝置一側的高度。

本發明提供另一種技術方案：一種工業污水分層循環水處理裝置的處理方法，包括以下步驟：步驟一：通過混凝劑管將高分子混凝劑加入混凝箱，將其內部的工業污水混凝沉淀，第一氣缸帶動絮凝過濾板下壓，將絮凝后的雜質進行過濾；步驟二：?jiǎn)��?dòng)水泵，絮凝過濾板過濾后的水通過水泵輸送至處理塔，過濾器進行預處理；步驟三：處理塔分別通過第一濾層發生氧化反應和物理截流吸附作用，過濾沉淀水中的鐵錳離子，第二濾層過濾水中懸浮物和非膠肽的固體物質，第三濾層過濾水中有機物和異味，第四濾層進行離子交換樹脂處理；步驟四：過濾處理后的水通過加熱箱進行加熱生成蒸汽，進行殺菌消毒處理；步驟五：蒸汽通過導向風扇將蒸汽高速輸送至冷凝筒內，蒸汽通過冷凝板冷凝過濾，形成凈水，凈水通過循環水管輸送至工業企業循環水箱，起到循環用水的作用。

與現有技術相比，本發明的有益效果是：

1.本發明提出的一種工業污水分層循環水處理裝置及方法，通過混凝劑管將高分子混凝劑加入混凝箱，將其內部的工業污水混凝沉淀，第一氣缸帶動絮凝過濾板向下移動，過濾網將絮凝后的雜質過濾在過濾網下端，水泵將過濾后的水加壓輸送至分層處理機構，過濾器進行預處理，將水中大顆粒雜質過濾，避免造成分水管下端的霧化噴頭堵塞，提高了分層處理機構處理效率，減輕了分層處理機構的工作壓力，提高絮凝雜質的清理，減少水資源的浪費。

2.本發明提出的一種工業污水分層循環水處理裝置及方法，通過第一濾層發生氧化反應和物理截流吸附作用，過濾沉淀水中的鐵錳離子，第二濾層過濾水中懸浮物和非膠肽的固體物質，第三濾層過濾水中有機物和異味，第四濾層進行離子交換樹脂處理，排污管分別將過濾的雜質和污水排出，起到了分層處理的作用，提高了水處理質量，簡化了水循環處理工藝流程，減少了處理時間，提高處理效率，為企業帶來了良好的綜合效益。

3.本發明提出的一種工業污水分層循環水處理裝置及方法，通過加熱箱將水箱內的水加熱消毒，同時加熱生成水蒸氣，蒸汽通過導向風扇高度輸送至冷凝筒，提高蒸汽的流通速度，提高冷凝筒的冷凝效率，冷凝板將蒸汽冷凝呈，生成凈水，保證水質達標可用于生產工藝，便于循環水資源利用，提高水資源利用率，降低了水資源利用成本，給企業帶來了良好的環境效益和經濟效益。

（發明人：朱超）
