公布日：2022.04.15

申請日：2022.03.21

分類號：C02F9/04(2006.01)I

摘要

本發明公開了一種堿減量超纖生產廢水多級處理裝置，屬于廢水處理技術領域，包括處理箱，所述處理箱的頂部設有開口，開口內側固設有浮動式過濾機構，處理箱的頂部還安裝有料斗，料斗的底部連接有放料管，放料管延伸至處理箱內側，放料管的底部固設有定量加料機構；既實現了污水的過濾，同時能夠無動力清除濾網上的雜質，降低工作量，減少活動濾網清理次數，可根據恒定的污水量自動加入等量的藥劑，且污水在處理箱中是處于靜態的，能夠最大化發揮藥劑的絮凝作用，絮凝效果好，方便進行持續的污水處理作業，能夠?qū)崿F(xiàn)污水的全自動化運行，污水處理效率高，經濟效益高，且整體裝置集成一體化，占用面積小，方便制造與運輸。

權利要求書

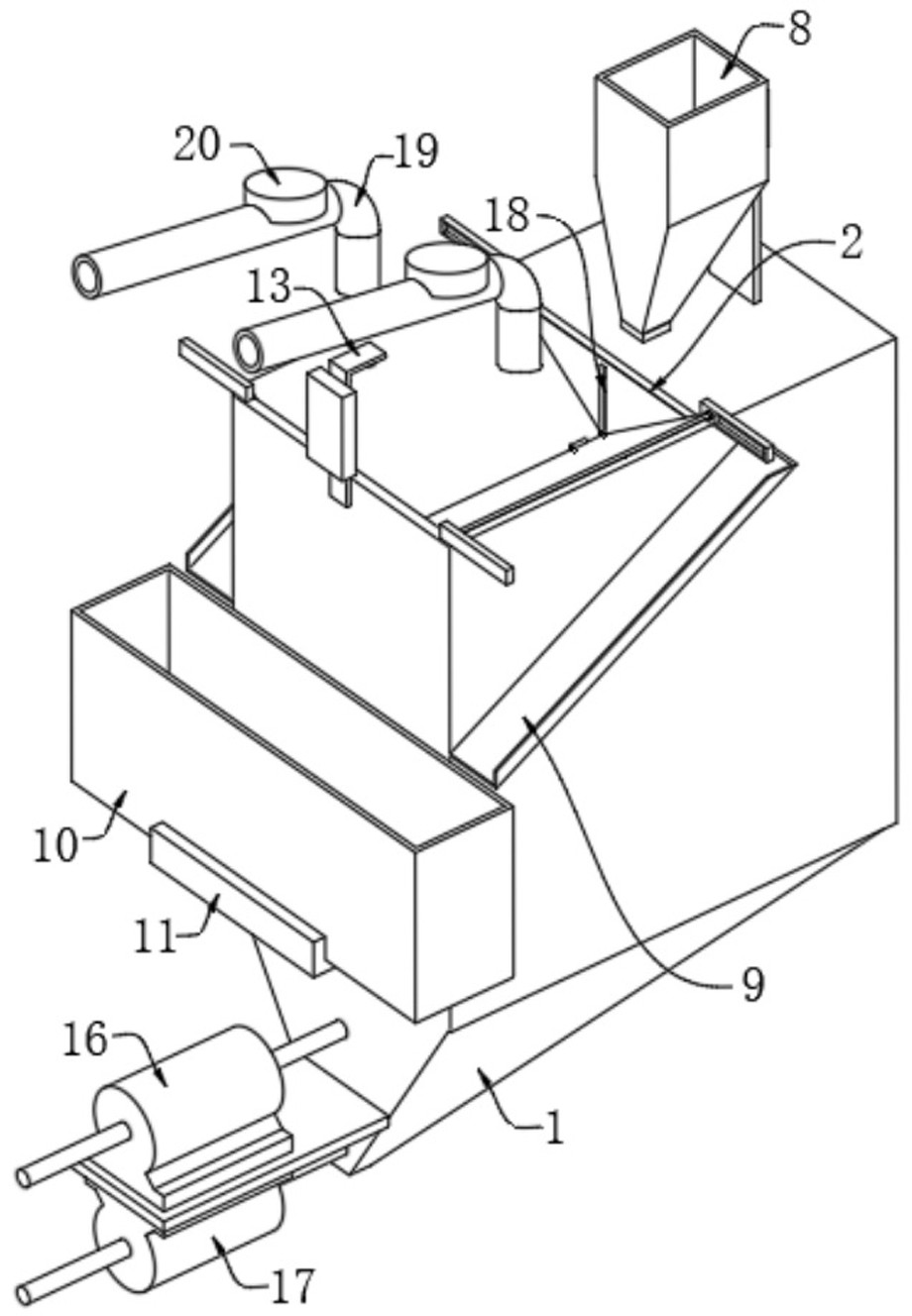

1.一種堿減量超纖生產廢水多級處理裝置，包括處理箱（1），所述處理箱（1）的頂部設有開口（2），其特征在于：開口（2）內側固設有浮動式過濾機構（3），處理箱（1）的頂部還安裝有料斗（8），料斗（8）的底部連接有放料管（7），放料管（7）延伸至處理箱（1）內側，放料管（7）的底部固設有定量加料機構（6），定量加料機構（6）與浮動式過濾機構（3）連接，處理箱（1）的內部還固設有處于浮動式過濾機構（3）外側的多點位攪拌機構（12），處理箱（1）處于開口（2）上方的位置處設置有兩個污水管（19），兩個污水管（19）上均安裝有電磁閥（20），處理箱（1）底部的一側壁上安裝有排水泵（16）和排污泵（17），排水泵（16）處于排污泵（17）的上方；所述浮動式過濾機構（3）包括處于處理箱（1）內部的浮球（31），浮球（31）固接在浮桿（32）的底端處，浮桿（32）的頂端固接有U形桿（33），U形桿（33）的兩端分別與兩個連接件（34）固接，兩個連接件（34）的內側均通過兩個連接軸（35）分別與兩個活動濾網（36）的一端相鉸接，活動濾網（36）的另一端分別與兩個移動塊（37）的側壁轉動連接，兩個移動塊（37）分別滑動在兩個導軌（38）內，兩個導軌（38）均固接在處理箱（1）的頂部；所述浮桿（32）的外壁固接有固定桿（4），固定桿（4）內活動連接有活動桿（5）；所述定量加料機構（6）包括與活動桿（5）一端固接的滑塊（61），滑塊（61）具體為工形，滑塊（61）滑動在連接板（62）內側的滑動孔內，連接板（62）的頂部固接有放料板（63），放料板（63）貼合滑動在放料管（7）的底部，放料管（7）底部的側壁上固接有兩個固定塊（64），兩個固定塊（64）貼合在放料板（63）的底部，放料板（63）上開設有與放料管（7）內徑相同的放料口，放料板（63）的表面固接有連接塊（65），連接塊（65）套設在固定柱（66）的外壁上，固定柱（66）固接在放料管（7）的外壁上，固定柱（66）處于放料管（7）和連接塊（65）之間的外壁上套設有復位彈簧（67），滑塊（61）的側壁上固接有L形桿（68），L形桿（68）的一端處固接有放料桿（69），放料桿（69）的正上方設有放料塊（611），放料塊（611）通過連接桿（610）固接在處理箱（1）的內壁上；所述放料塊（611）為四邊形結構，放料塊（611）的底部為斜面；所述處理箱（1）靠近開口（2）的內側壁上開設有供固定桿（4）通過的通道（18）。

2.根據權利要求1所述的一種堿減量超纖生產廢水多級處理裝置，其特征在于：所述處理箱（1）外側靠近活動濾網（36）的兩側壁上均固接有傾斜設置的導料板（9），導料板（9）底部的下方設置有收集盒（10），收集盒（10）放置于固接在處理箱（1）側壁的托板（11）上。

3.根據權利要求1所述的一種堿減量超纖生產廢水多級處理裝置，其特征在于：所述多點位攪拌機構（12）包括安裝在處理箱（1）內壁上的電機（121），電機（121）的輸出軸上固接有主動齒輪（122），主動齒輪（122）與內齒環（123）相嚙合，內齒環（123）轉動連接在兩個支撐塊（124）內，兩個支撐塊（124）均固接在處理箱（1）的內壁上，內齒環（123）分別與多個從動齒輪（125）相嚙合，從動齒輪（125）固接在攪拌軸（126）的頂端處，攪拌軸（126）通過軸承塊（127）轉動連接在處理箱（1）內部，攪拌軸（126）的底端固接有攪拌葉（128）。

4.根據權利要求1所述的一種堿減量超纖生產廢水多級處理裝置，其特征在于：所述處理箱（1）的底部為錐形，處理箱（1）底部的內壁上安裝有水位傳感器（21）。

5.根據權利要求3所述的一種堿減量超纖生產廢水多級處理裝置，其特征在于：所述處理箱（1）頂部的側壁上固接有固定板（13），固定板（13）的頂部的內壁上安裝有三控開關（14），固定板（13）的側壁上安裝有延時繼電器（15），三控開關（14）分別與電磁閥（20）、電機（121）和延時繼電器（15）電性連接，延時繼電器（15）分別與排水泵（16）和排污泵（17）電性連接。

發明內容

本發明的目的在于提供一種堿減量超纖生產廢水多級處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種堿減量超纖生產廢水多級處理裝置，包括處理箱，所述處理箱的頂部設有開口，開口內側固設有浮動式過濾機構，處理箱的頂部還安裝有料斗，料斗的底部連接有放料管，放料管延伸至處理箱內側，放料管的底部固設有定量加料機構，定量加料機構與浮動式過濾機構連接，處理箱的內部還固設有處于浮動式過濾機構外側的多點位攪拌機構，處理箱處于開口上方的位置處設置有兩個污水管，兩個污水管上均安裝有電磁閥，處理箱底部的一側壁上安裝有排水泵和排污泵，排水泵處于排污泵的上方。

作為一種優選的實施方式，所述浮動式過濾機構包括處于處理箱內部的浮球，浮球固接在浮桿的底端處，浮桿的頂端固接有U形桿，U形桿的兩端分別與兩個連接件固接，兩個連接件的內側均通過兩個連接軸分別與兩個活動濾網的一端相鉸接，活動濾網的另一端分別與兩個移動塊的側壁轉動連接，兩個移動塊分別滑動在兩個導軌內，兩個導軌均固接在處理箱的頂部。

作為一種優選的實施方式，所述處理箱外側靠近活動濾網的兩側壁上均固接有傾斜設置的導料板，導料板底部的下方設置有收集盒，收集盒放置于固接在處理箱側壁的托板上。

作為一種優選的實施方式，所述浮桿的外壁固接有固定桿，固定桿內活動連接有活動桿。

作為一種優選的實施方式，所述定量加料機構包括與活動桿一端固接的滑塊，滑塊具體為工形，滑塊滑動在連接板內側的滑動孔內，連接板的頂部固接有放料板，放料板貼合滑動在放料管的底部，放料管底部的側壁上固接有兩個固定塊，兩個固定塊貼合在放料板的底部，放料板上開設有與放料管內徑相同的放料口，放料板的表面固接有連接塊，連接塊套設在固定柱的外壁上，固定柱固接在放料管的外壁上，固定柱處于放料管和連接塊之間的外壁上套設有復位彈簧，滑塊的側壁上固接有L形桿，L形桿的一端處固接有放料桿，放料桿的正上方設有放料塊，放料塊通過連接桿固接在處理箱的內壁上。

作為一種優選的實施方式，所述放料塊為四邊形結構，放料塊的底部為斜面。

作為一種優選的實施方式，所述多點位攪拌機構包括安裝在處理箱內壁上的電機，電機的輸出軸上固接有主動齒輪，主動齒輪與內齒環相嚙合，內齒環轉動連接在兩個支撐塊內，兩個支撐塊均固接在處理箱的內壁上，內齒環分別與多個從動齒輪相嚙合，從動齒輪固接在攪拌軸的頂端處，攪拌軸通過軸承塊轉動連接在處理箱內部，攪拌軸的底端固接有攪拌葉。

作為一種優選的實施方式，所述處理箱的底部為錐形，處理箱底部的內壁上安裝有水位傳感器。

作為一種優選的實施方式，所述處理箱頂部的側壁上固接有固定板，固定板的頂部的內壁上安裝有三控開關，固定板的側壁上安裝有延時繼電器，三控開關分別與電磁閥、電機和延時繼電器電性連接，延時繼電器分別與排水泵和排污泵電性連接。

作為一種優選的實施方式，所述處理箱靠近開口的內側壁上開設有供固定桿通過的通道。

與現有技術相比，本發明提供的堿減量超纖生產廢水多級處理裝置，至少包括如下有益效果：

(1)通過浮動式過濾機構的設計，當污水通過污水管排放到處理箱內部時，污水通過活動濾網進行過濾，過濾的雜質留在活動濾網上，隨著處理箱內部污水的增多，浮球逐漸隨著液面上升而移動，浮球通過浮桿、U形桿和連接件的設置使活動濾網向上翻轉，當活動濾網移動到最頂部時，此時活動濾網呈倒V形，活動濾網上的雜質就會滑落至處理箱兩側的導料板上，順著導料板自動滑落至收集盒內，既實現了污水的過濾，同時能夠無動力清除濾網上的雜質，降低工作量，減少活動濾網清理次數；

(2)通過定量加料機構的設計，當浮球上升通過浮桿帶動固定桿上移，固定桿通過活動桿、滑塊和L形桿的設置帶動放料桿上移，當放料桿與放料塊的底部斜面抵觸時，放料桿繼續上移會通過滑塊擠壓連接板移動，連接板帶動放料板移動，從而使放料板上的放料口對應放料管底部，在放料桿沿著放料塊底部斜面移動的過程中都在逐漸向處理箱中污水加入藥劑，當浮球移動到最高位置時，活動濾網頂部會抵觸三控開關并關閉電磁閥，使污水管停止排放污水，處理箱內部污水以達到處理限度，而此時放料桿會移動到放料塊的頂部，由于復位彈簧的彈力作用，放料板自動閉合并使放料桿移動到放料塊上方的一側，可根據恒定的污水量自動加入等量的藥劑，且污水在處理箱中是處于靜態的，能夠最大化發揮藥劑的絮凝作用，絮凝效果好；

(3)通過多點位攪拌機構的設計，利用電機驅動可使多個攪拌葉能在不同位置對處理箱中的污水進行攪拌作業，大大提高藥劑的溶解速率；

(4)利用三控開關可分別控制電磁閥、電機和延時繼電器運行，當處理箱達到污水處理限度后自動停止污水排放，同步啟動電機工作并實現攪拌作業，而延時繼電器可用于當攪拌作業后為排水泵和排污泵提供待機時間，從而有利于污水中雜質的絮凝沉淀，待沉淀完成后，再啟動排水泵和排污泵分別排出絮凝后的水液和雜質，而處理箱內部污水排完后，浮球又可自動恢復到初始位置，能夠帶動活動濾網和定量加料機構自動復位，方便進行持續的污水處理作業，能夠?qū)崿F(xiàn)污水的全自動化運行，污水處理效率高，經濟效益高，且整體裝置集成一體化，占用面積小，方便制造與運輸。

（發明人：劉坤;張景聚;張景鑄;魯春陽;劉書慶）
