公布日：2022.04.12

申請日：2021.12.07

分類號：C02F9/04(2006.01)I

摘要

本發明公開了一種含氟工業廢水的處理裝置，包括底座，底座的頂部固定連接有安裝座，其頂部設置有過濾箱，過濾箱內設有過濾板，過濾箱的頂部設有驅動機構，底座的頂部且靠近過濾箱的一側依次安裝有第一攪拌罐和第二攪拌罐，且第一攪拌罐和第二攪拌罐內均設有用于對含氟廢水與添加劑進行混合的攪拌機構，過濾箱的另一側設有用于對過濾的雜質進行收集的收集機構。本發明中通過第一電機轉動，帶動第一收卷輪和第二收卷輪轉動，使得拉繩帶動過濾板上升，然后通過第二收卷輪單獨轉動，使得過濾板一端的拉繩伸長，進而將過濾板頂部固體雜質滑落至收集盒內進行收集，避免過濾板頂部的固體雜質不方便取出對過濾板造成堵塞，提高裝置處理廢水的效率。

權利要求書

1.一種含氟工業廢水的處理裝置，包括底座(1)，其特征在于，所述底座(1)的頂部固定連接有安裝座(17)，其頂部設置有過濾箱(2)，所述過濾箱(2)內設有過濾板(29)，所述過濾板(29)的兩側外壁均一體成型有柱狀的轉動塊(30)，所述過濾箱(2)內靠近兩個轉動塊(30)的兩側內壁均開設有與轉動塊(30)直徑相適配的滑槽(32)，所述過濾箱(2)的兩側內壁還開設有與兩個滑槽(32)相連通的兩個凹槽(21)，且兩個凹槽(21)內均固定設有彈簧(36)，所述彈簧(36)靠近滑槽(32)的一端均固定連接有用于對轉動塊(30)的位置進行限定的限位塊(35)，且限位塊(35)一體成型有滑動板(37)，所述過濾箱(2)的頂部設有用于驅動過濾板(29)上下移動的驅動機構，所述驅動機構包括轉動安裝在過濾箱(2)頂部固定座(9)上的轉軸(11)，所述轉軸(11)的外壁分別設有第一收卷輪(12)和第二收卷輪(10)，且第一收卷輪(12)和第二收卷輪(10)的外壁均纏繞有底端固定連接在過濾板(29)上的拉繩(31)，所述過濾箱(2)的外壁固定安裝有第一電機(13)，其輸出端與轉軸(11)遠離第二收卷輪(10)的一端同軸連接，所述第一收卷輪(12)固定安裝在轉軸(11)的外壁，所述第二收卷輪(10)活動套裝在轉軸(11)的外壁，所述第二收卷輪(10)的外壁固定連接有用于手動轉動其自身的圓桿(25)，所述第二收卷輪(10)內設有用于將其自身安裝在轉軸(11)外壁的固定機構，所述固定機構包括呈中心對稱設置在第二收卷輪(10)內的兩個弧形夾板(23)，兩個所述弧形夾板(23)相互遠離的一側外壁均固定連接有活動板(26)，且兩個活動板(26)遠離第二收卷輪(10)的一端共同連接有雙頭螺桿(24)，所述雙頭螺桿(24)的兩端均穿過兩個活動板(26)延伸出來，且雙頭螺桿(24)延伸出來的一端焊接有手輪(27)，所述底座(1)的頂部且靠近過濾箱(2)的一側依次安裝有用于對含氟工業廢水進行處理的第一攪拌罐(4)和第二攪拌罐(6)，且第一攪拌罐(4)和第二攪拌罐(6)內均設有用于對含氟廢水與添加劑進行混合的攪拌機構，所述過濾箱(2)的另一側設有用于對過濾的雜質進行收集的收集機構。

2.根據權利要求1所述的一種含氟工業廢水的處理裝置，其特征在于，所述攪拌機構包括分別設置在第一攪拌罐(4)和第二攪拌罐(6)內的兩個轉動桿(33)，所述第一攪拌罐(4)頂部安裝有第二電機(14)，所述第二電機(14)的輸出端延伸至第一攪拌罐(4)內與其中一個轉動桿(33)相連接，另一個所述轉動桿(33)通過皮帶(15)與第二電機(14)的輸出端相轉動配合，兩個所述轉動桿(33)的外壁均等距安裝有多個攪拌葉片(34)。

3.根據權利要求2所述的一種含氟工業廢水的處理裝置，其特征在于，所述第一攪拌罐(4)和第二攪拌罐(6)之間安裝有連接管(19)，且第一攪拌罐(4)和第二攪拌罐(6)的頂部均開設有用于投放石灰和氯化鈣的投藥口(16)。

4.根據權利要求3所述的一種含氟工業廢水的處理裝置，其特征在于，所述第二攪拌罐(6)遠離第一攪拌罐(4)的一端安裝有水泵(20)，且水泵(20)的輸出端連接有存放箱(5)，所述第二攪拌罐(6)的外壁還連通有用于排出廢水的排水管(38)，其頂部安裝有控制閥門(39)。

5.根據權利要求1所述的一種含氟工業廢水的處理裝置，其特征在于，所述收集機構包括收集箱(3)，所述過濾箱(2)的一側傾斜設置有排廢管(28)，所述收集箱(3)通過排廢管(28)與過濾箱(2)相連通，所述收集箱(3)內插裝有用于收集過濾板(29)頂部雜質的收集盒(8)，所述收集箱(3)的底部設有支撐架(7)，所述收集箱(3)通過支撐架(7)安裝在底座(1)的頂部。

6.根據權利要求1-5任一項所述的一種含氟工業廢水的處理裝置的處理方法，其特征在于，包括如下步驟：步驟一，將廢水通過投放口(22)倒入過濾箱(2)內，經過濾板(29)過濾后，廢水由連通管(18)進入第一攪拌罐(4)內，通過投藥口(16)往第一攪拌罐(4)內投入定量石灰后，啟動第二電機(14)帶動轉動桿(33)和攪拌葉片(34)對廢水與石灰進行混合攪拌；步驟二，然后通過連接管(19)將第一攪拌罐(4)內的廢水輸出至第二攪拌罐(6)內，然后通過投藥口(16)往第二攪拌罐(6)投放氯化鈣，加快沉淀，通過皮帶(15)帶動第二攪拌罐(6)內的轉動桿(33)和攪拌葉片(34)對廢水、石灰以及氯化鈣進行混合攪拌，使得廢水與石灰和氯化鈣混合的更快，提高除氟效率；步驟三，待第二攪拌罐(6)內的廢水與石灰和氯化鈣反應結束后，第二攪拌罐(6)的底部沉淀出反應物，通過啟動水泵(20)將沉淀的反應物輸出至存放箱(5)內進行收集，沉淀的反應物排出后，打開排水管(38)頂部的控制閥門(39)，將第二攪拌罐(6)內去除氟的廢水通過排水管(38)排出即可；步驟四，在過濾板(29)對廢水過濾后，廢水中的雜質積累在過濾板(29)頂部，通過第一電機(13)帶動轉軸(11)轉動，進而帶動第一收卷輪(12)和第二收卷輪(10)轉動，通過拉繩(31)的收卷使得過濾板(29)上升，過濾板(29)上升至排廢管(28)處后，轉動手輪(27)使得兩個弧形夾板(23)朝著相互遠離的方向移動，進而使得第二收卷輪(10)與轉軸(11)脫離，單獨轉動第二收卷輪(10)的拉繩(31)伸長，使得過濾板(29)靠近排廢管(28)一端下降，使得過濾板(29)頂部的固體雜質通過排廢管(28)滑落至收集箱(3)的收集盒(8)內進行收集。

發明內容

本發明的目的是為了解決現有技術中存在的過濾板在長時間的使用后，其頂部過濾廢水留下的固體雜質不方便將其取出，出現堵塞過濾板的情況，影響過濾效果；并且運用石灰中的鈣離子與氟離子轉化成氟化鈣沉淀而除去氟離子，但在一定水平上處理后出水量難以達標、沉渣沉降較慢等弊端的缺點，而提出一種含氟工業廢水的處理裝置及其處理方法。

為了實現上述目的，本發明采用了如下技術方案：

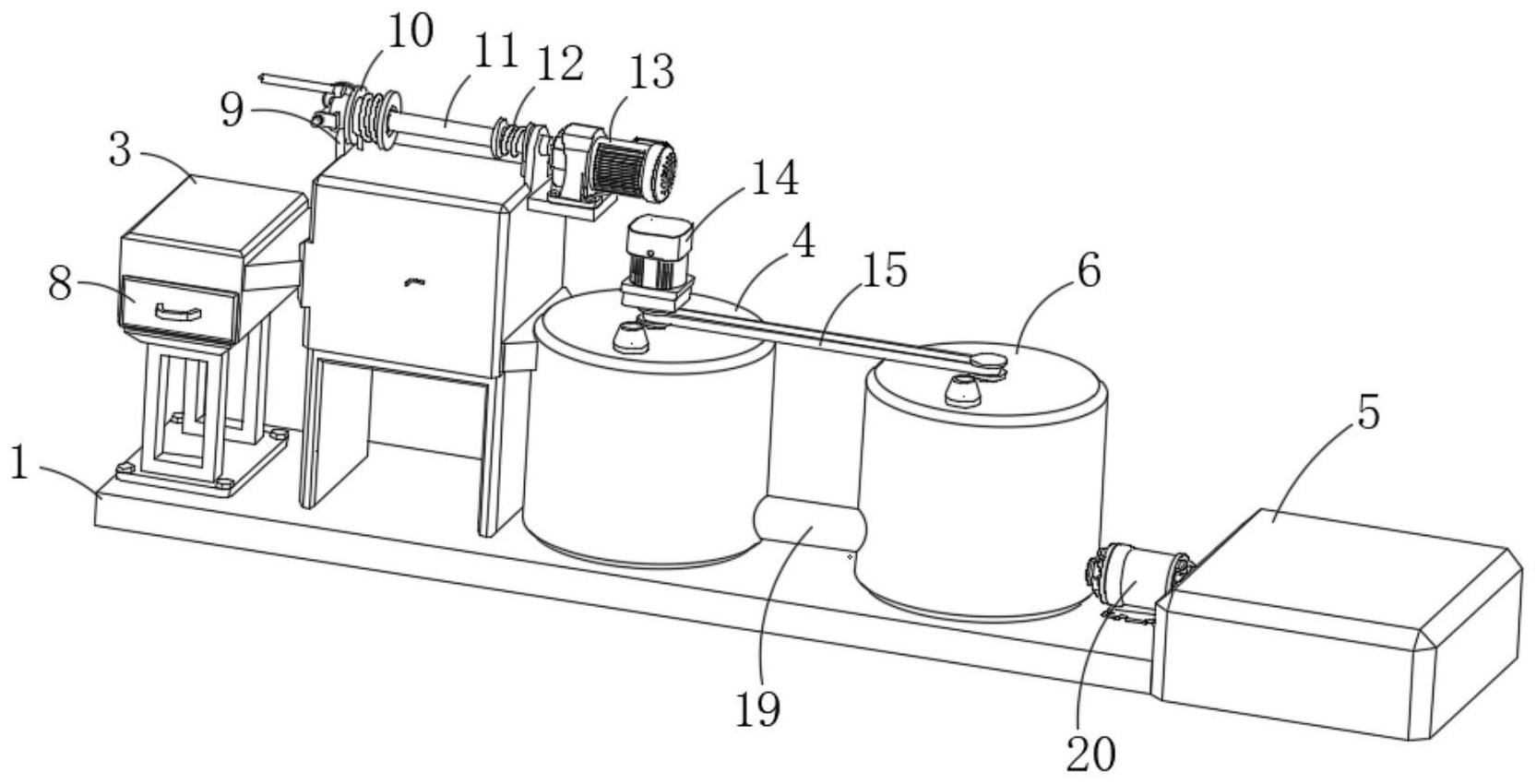

一種含氟工業廢水的處理裝置，包括底座，所述底座的頂部固定連接有安裝座，其頂部設置有過濾箱，所述過濾箱內設有過濾板，所述過濾箱的頂部設有用于驅動過濾板上下移動的驅動機構，所述底座的頂部且靠近過濾箱的一側依次安裝有用于對含氟工業廢水進行處理的第一攪拌罐和第二攪拌罐，且第一攪拌罐和第二攪拌罐內均設有用于對含氟廢水與添加劑進行混合的攪拌機構，所述過濾箱的另一側設有用于對過濾的雜質進行收集的收集機構。

優選地，所述過濾板的兩側外壁均一體成型有柱狀的轉動塊，所述過濾箱內靠近兩個轉動塊的兩側內壁均開設有與轉動塊直徑相適配的滑槽，所述過濾箱的兩側內壁還開設有與兩個滑槽相連通的兩個凹槽，且兩個凹槽內均固定設有彈簧，所述彈簧靠近滑槽的一端均固定連接有用于對轉動塊的位置進行限定的限位塊，且限位塊一體成型有滑動板。

優選地，所述驅動機構包括轉動安裝在過濾箱頂部固定座上的轉軸，所述轉軸的外壁分別設有第一收卷輪和第二收卷輪，且第一收卷輪和第二收卷輪的外壁均纏繞有底端固定連接在過濾板上的拉繩，所述過濾箱的外壁固定安裝有第一電機，其輸出端與轉軸遠離第二收卷輪的一端同軸連接。

優選地，所述第一收卷輪固定安裝在轉軸的外壁，所述第二收卷輪活動套裝在轉軸的外壁，所述第二收卷輪的外壁固定連接有用于手動轉動其自身的圓桿，所述第二收卷輪內設有用于將其自身安裝在轉軸外壁的固定機構。

優選地，所述固定機構包括呈中心對稱設置在第二收卷輪內的兩個弧形夾板，兩個所述弧形夾板相互遠離的一側外壁均固定連接有活動板，且兩個活動板遠離第二收卷輪的一端共同連接有雙頭螺桿，所述雙頭螺桿的兩端均穿過兩個活動板延伸出來，且雙頭螺桿延伸出來的一端焊接有手輪。

優選地，所述攪拌機構包括分別設置在第一攪拌罐和第二攪拌罐內的兩個轉動桿，所述第一攪拌罐頂部安裝有第二電機，所述第二電機的輸出端延伸至第一攪拌罐內與其中一個轉動桿相連接，另一個所述轉動桿通過皮帶與第二電機的輸出端相轉動配合，兩個所述轉動桿的外壁均等距安裝有多個攪拌葉片。

優選地，所述第一攪拌罐和第二攪拌罐之間安裝有連接管，且第一攪拌罐和第二攪拌罐的頂部均開設有用于投放石灰和氯化鈣的投藥口。

優選地，所述第二攪拌罐遠離第一攪拌罐的一端安裝有水泵，且水泵的輸出端連接有存放箱，所述第二攪拌罐的外壁還連通有用于排出廢水的排水管，其頂部安裝有控制閥門。

優選地，所述收集機構包括收集箱，所述過濾箱的一側傾斜設置有排廢管，所述收集箱通過排廢管與過濾箱相連通，所述收集箱內插裝有用于收集過濾板頂部雜質的收集盒，所述收集箱的底部設有支撐架，所述收集箱通過支撐架安裝在底座的頂部。

一種含氟工業廢水的處理方法，包括如下步驟：

步驟一，將廢水通過投放口倒入過濾箱內，經過濾板過濾后，廢水由連通管進入第一攪拌罐內，通過投藥口往攪拌罐內投入定量石灰后，啟動第二電機帶動轉動桿和攪拌葉片對廢水與石灰進行混合攪拌。

步驟二，然后通過連接管將第一攪拌罐內的廢水輸出至第二攪拌罐內，然后通過投藥口往第二攪拌罐投放氯化鈣，加快沉淀，通過皮帶帶動第二攪拌罐內的轉動桿和攪拌葉片對廢水、石灰以及氯化鈣進行混合攪拌，使得廢水與石灰和氯化鈣混合的更快，提高除氟效率。

步驟三，待第二攪拌罐內的廢水與石灰和氯化鈣反應結束后，第二攪拌罐的底部沉淀出反應物，通過啟動水泵將沉淀的反應物輸出至存放箱內進行收集，沉淀的反應物排出后，打開排水管頂部的控制閥門，將第二攪拌罐內去除氟的廢水通過排水管排出即可。

步驟四，在過濾板對廢水過濾后，廢水中的雜質積累在過濾板頂部，通過第一電機帶動轉軸轉動，進而帶動第一收卷輪和第二收卷輪轉動，通過拉繩的收卷使得過濾板上升，過濾板上升至排廢管處后，轉動手輪使得兩個弧形夾板朝著相互遠離的方向移動，進而使得第二收卷輪與轉軸脫離，單獨轉動第二收卷輪的拉繩伸長，使得過濾板靠近排廢管一端下降，使得過濾板頂部的固體雜質通過排廢管滑落至收集箱的收集盒內進行收集。

與現有技術相比，本發明的有益效果是：

1、通過第一電機轉動轉，帶動第一收卷輪和第二收卷輪轉動，使得拉繩帶動過濾板上升，然后通過第二收卷輪的單獨轉動，使得過濾板一端的拉繩伸長，進而將過濾板頂部積累的固體雜質一同滑落至收集箱的收集盒內進行收集，避免過濾板頂部的固體雜質不方便取出，對過濾板造成堵塞的情況出現，提高裝置處理廢水的效率。

2、通過攪拌機構的設置，使得第二電機帶動第一攪拌罐和第二攪拌罐內的攪拌葉片轉動，對第一攪拌罐和第二攪拌罐內的廢水進行攪拌，使得廢水與石灰和氯化鈣混合的更快，提高了除氟效率，進而提高了裝置的實用性。

3、通過第一收卷輪和第二收卷輪轉動，使得拉繩可將過濾板上移，方便對長時間使用后的過濾板進行更換，無需人工對過濾箱進行拆卸，提高更換效率。

（發明人：史東娜）
