公布日：2022.04.26
申請日：2022.01.21
分類號：C02F1/04(2006.01)I
摘要
本發明涉及用于廢水蒸發裝置給料的多級加熱系統，包括原料罐、原料泵、冷凝水預加熱器、蒸汽預加熱器、循環加熱器、MVR裝置、冷凝水冷卻器、高溫冷凝水儲罐、高溫冷凝水泵和低溫冷凝水池；廢水經預處理后進入原料罐，原料罐出口連接原料泵的入口，原料泵的出口連至冷凝水預加熱器管程進口，冷凝水預加熱器管程出口與蒸汽預加熱器管程進口相連，蒸汽預加熱器管程出口與循環加熱器管程入口相連，循環加熱器管程出口與后續MVR裝置相連。本發明的有益效果是:本系統設置了多級加熱器，分別采用高溫冷凝水、新鮮蒸汽、系統二次蒸汽作為熱源，充分利用系統內部余熱，減少了外接蒸汽的耗量，實現節能環保的目的。
權利要求書

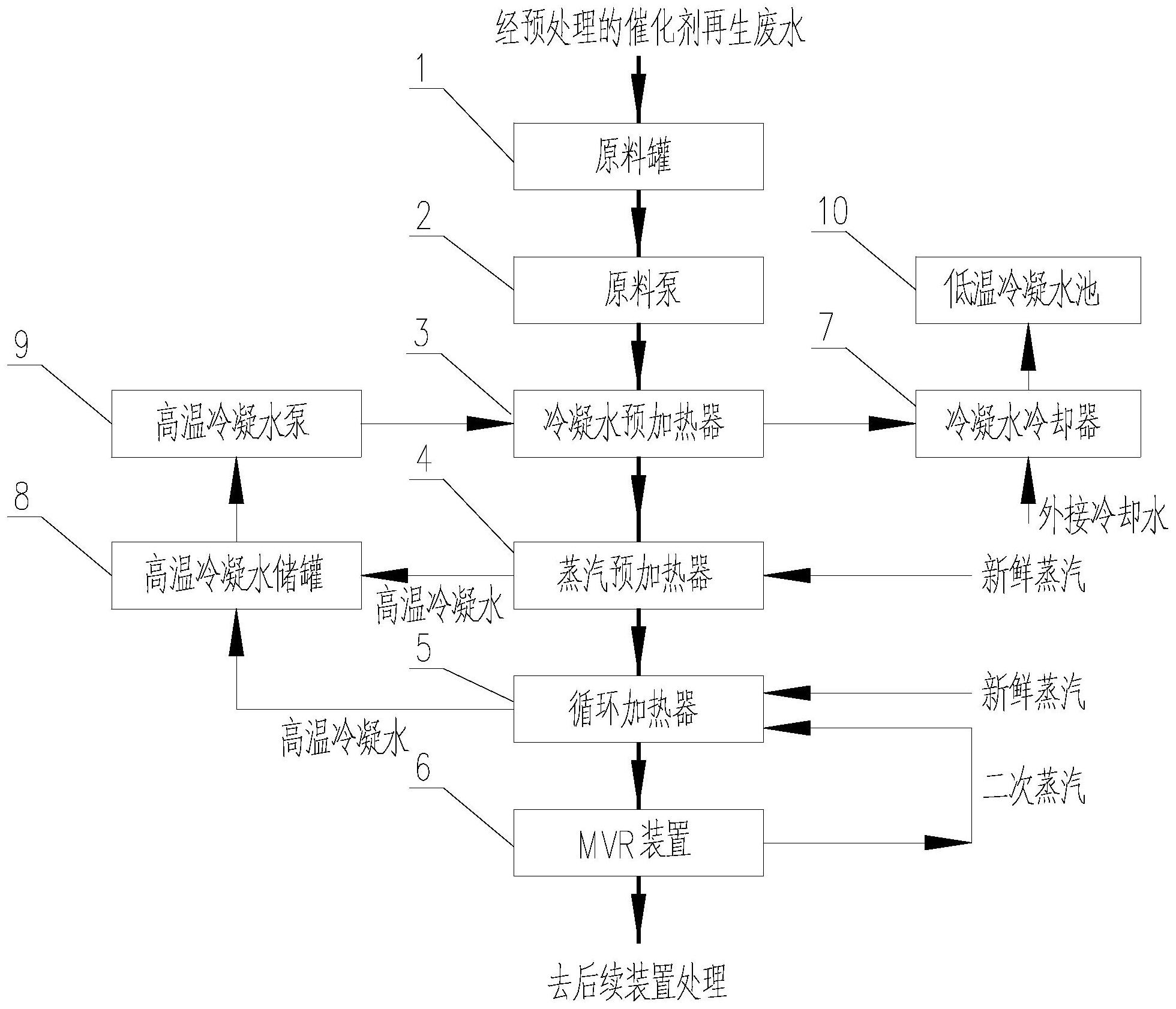

1.一種用于廢水蒸發裝置給料的多級加熱系統，其特征在于：包括原料罐(1)、原料泵(2)、冷凝水預加熱器(3)、蒸汽預加熱器(4)、循環加熱器(5)、MVR裝置(6)、冷凝水冷卻器(7)、高溫冷凝水儲罐(8)、高溫冷凝水泵(9)和低溫冷凝水池(10)；廢水經預處理后進入原料罐(1)，原料罐(1)出口連接原料泵(2)的入口，原料泵(2)的出口連至冷凝水預加熱器(3)管程進口，冷凝水預加熱器(3)管程出口與蒸汽預加熱器(4)管程進口相連，蒸汽預加熱器(4)管程出口與循環加熱器(5)管程入口相連，循環加熱器(5)管程出口與后續MVR裝置(6)相連；MVR裝置(6)產生的二次蒸汽進入循環加熱器(5)的殼程，循環加熱器(5)采用新鮮蒸汽補充，循環加熱器(5)產生的高溫冷凝水進入高溫冷凝水儲罐(8)；新鮮蒸汽進入蒸汽預加熱器(4)的殼程，產生的高溫冷凝水進入高溫冷凝水儲罐(8)；高溫冷凝水儲罐(8)出口通過高溫冷凝水泵(9)增壓打入冷凝水預加熱器(3)殼程。
2.根據權利要求1所述的用于廢水蒸發裝置給料的多級加熱系統，其特征在于：冷凝水預加熱器(3)殼程產生的冷凝水進入冷凝水冷卻器(7)管程入口，外接冷卻水進入冷凝水冷卻器(7)殼程，冷凝水冷卻器(7)管程出口接入低溫冷凝水池(10)。
3.如權利要求1所述的多級加熱系統的方法，其特征在于，包括如下步驟：S1.需要進行蒸發結晶處理的廢水經預處理后進入原料罐(1)；S2.原料罐(1)出口連接原料泵(2)的入口，提升壓力后進入冷凝水預加熱器(3)管程進口；S3.冷凝水預加熱器(3)管程出口與蒸汽預加熱器(4)管程進口相連，蒸汽預加熱器(4)管程出口與循環加熱器(5)管程入口相連，循環加熱器(5)管程出口與后續MVR裝置(6)相連；S4.MVR裝置(6)產生的二次蒸汽進入循環加熱器(5)的殼程對來料進行加熱，不足部分的熱源采用新鮮蒸汽補充，產生的高溫冷凝水進入高溫冷凝水儲罐(8)；S5.新鮮蒸汽進入蒸汽預加熱器(4)的殼程對來料進行加熱，產生的高溫冷凝水進入高溫冷凝水儲罐(8)；S6.高溫冷凝水儲罐(8)出口通過高溫冷凝水泵(9)增壓后，打入冷凝水預加熱器(3)殼程，對來料進行預加熱；S7.冷凝水預加熱器(3)殼程產生的冷凝水進入冷凝水冷卻器(7)管程入口，外接冷卻水進入冷凝水冷卻器(7)殼程，對冷凝水進行冷卻，冷凝水冷卻器(7)管程出口接入低溫冷凝水池(10)。
4.根據權利要求3所述的多級加熱系統的方法，其特征在于：冷凝水預加熱器(3)使來料廢水溫度升高至85℃‑90℃。5.根據權利要求3所述的多級加熱系統的方法，其特征在于：蒸汽預加熱器(4)使廢水升高至103℃‑108℃。
發明內容
本發明的目的在于克服上述不足，提供一種用于廢水蒸發裝置給料的多級加熱系統。
這種用于廢水蒸發裝置給料的多級加熱系統，包括原料罐、原料泵、冷凝水預加熱器、蒸汽預加熱器、循環加熱器、MVR裝置、冷凝水冷卻器、高溫冷凝水儲罐、高溫冷凝水泵和低溫冷凝水池；廢水經預處理后進入原料罐，原料罐出口連接原料泵的入口，原料泵的出口連至冷凝水預加熱器管程進口，冷凝水預加熱器管程出口與蒸汽預加熱器管程進口相連，蒸汽預加熱器管程出口與循環加熱器管程入口相連，循環加熱器管程出口與后續MVR裝置相連；MVR裝置產生的二次蒸汽進入循環加熱器的殼程，循環加熱器采用新鮮蒸汽補充，循環加熱器產生的高溫冷凝水進入高溫冷凝水儲罐；新鮮蒸汽進入蒸汽預加熱器的殼程，產生的高溫冷凝水進入高溫冷凝水儲罐；高溫冷凝水儲罐出口通過高溫冷凝水泵增壓打入冷凝水預加熱器殼程。
作為優選：冷凝水預加熱器殼程產生的冷凝水進入冷凝水冷卻器管程入口，外接冷卻水進入冷凝水冷卻器殼程，冷凝水冷卻器管程出口接入低溫冷凝水池。
這種多級加熱系統的方法，包括如下步驟：
S1.需要進行蒸發結晶處理的廢水經預處理后進入原料罐；
S2.原料罐出口連接原料泵的入口，提升壓力后進入冷凝水預加熱器管程進口；
S3.冷凝水預加熱器管程出口與蒸汽預加熱器管程進口相連，蒸汽預加熱器管程出口與循環加熱器管程入口相連，循環加熱器管程出口與后續MVR裝置相連；
S4.MVR裝置產生的二次蒸汽進入循環加熱器的殼程對來料進行加熱，不足部分的熱源采用新鮮蒸汽補充，產生的高溫冷凝水進入高溫冷凝水儲罐；
S5.新鮮蒸汽進入蒸汽預加熱器的殼程對來料進行加熱，產生的高溫冷凝水進入高溫冷凝水儲罐；
S6.高溫冷凝水儲罐出口通過高溫冷凝水泵增壓后，打入冷凝水預加熱器殼程，對來料進行預加熱；
S7.冷凝水預加熱器殼程產生的冷凝水進入冷凝水冷卻器管程入口，外接冷卻水進入冷凝水冷卻器殼程，對冷凝水進行冷卻，冷凝水冷卻器管程出口接入低溫冷凝水池。
作為優選：冷凝水預加熱器使來料廢水溫度升高至85℃‑90℃。
作為優選：蒸汽預加熱器使廢水升高至103℃‑108℃。
本發明的有益效果是:
本系統設置了多級加熱器，分別采用高溫冷凝水、新鮮蒸汽、系統二次蒸汽作為熱源，充分利用系統內部余熱，減少了外接蒸汽的耗量，實現節能環保的目的。
本系統產水的蒸汽冷凝水進行再利用，在對來水進行預熱的同時，降低了冷凝水的溫度，大大減少了外接冷卻水的耗量，降低了系統水耗和能耗。
本系統換熱設備可以根據需要采用管殼式換熱器或者板式換熱器，選用相應的耐腐蝕材料，進行靈活的組合。
（發明人：趙國萍;李葉然;婁金金;李鋆;謝建麗;賴春芳;黃光法）
