公布日：2022.12.30
申請日：2022.08.05
分類號：C02F11/123(2019.01)I;B01D33/04(2006.01)I;B01D33/72(2006.01)I;B01D33/46(2006.01)I;B01D33/58(2006.01)I
摘要
本發明涉及污泥脫水用帶式壓濾機，具體涉及一種具有反洗功能的污泥脫水用帶式壓濾機及使用方法；本發明包括帶式壓濾機本體，帶式壓濾機本體后端上下兩側均通過銷軸轉動連接有傳動輥，轉動環轉動連接有清潔刷，帶式壓濾機本體后端右側滑動連接有往復桿，往復桿上端面中部固定連接有第二滑柱，第二滑柱滑動連接有第二振動塊，第二振動塊左端面固定連接有第一滑柱，第一滑柱滑動連接有第一振動塊，第一振動塊左端面固定連接有下料箱，帶式壓濾機本體前端下側中部設有閥門；本發明能夠能夠有效地解決現有技術中污泥容易堆積在濾帶某一處，影響壓濾效率；對濾帶的清洗效果差；不便對脫水后的泥餅起到一個粉碎效果的問題。
權利要求書

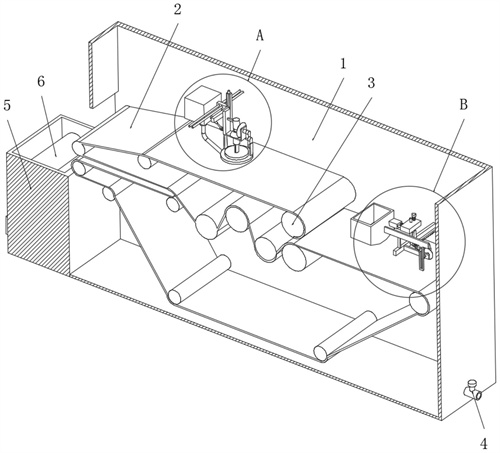

1.一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于：包括帶式壓濾機本體（1），所述帶式壓濾機本體（1）后端上下兩側均通過銷軸轉動連接有傳動輥（3），所述傳動輥（3）嚙合連接有壓濾帶（2），所述帶式壓濾機本體（1）內腔壁后端面左側上端固定連接有滑桿（11），所述滑桿（11）滑動連接有第一螺紋塊（10），所述第一螺紋塊（10）右端面固定連接有滑槽板（14），所述滑槽板（14）內側滑動連接有第二螺紋塊（16），所述第二螺紋塊（16）中部通過銷軸轉動連接有轉動板（18），所述轉動板（18）上端面左側滑動連接有滑板（19），所述滑板（19）下端面固定連接有轉動環（20），所述轉動環（20）轉動連接有清潔刷（21），所述帶式壓濾機本體（1）后端右側滑動連接有往復桿（36），所述往復桿（36）上端面中部固定連接有第二滑柱（38），所述第二滑柱（38）滑動連接有第二振動塊（37），所述第二振動塊（37）左端面固定連接有第一滑柱（32），所述第一滑柱（32）滑動連接有第一振動塊（31），所述第一振動塊（31）左端面固定連接有下料箱（30），所述帶式壓濾機本體（1）前端下側中部設有閥門（4）。
2.根據權利要求1所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述帶式壓濾機本體（1）右端面中部固定連接有第三電機（53），所述傳動輥（3）中部后端固定連接有第二齒輪（52），上側所述第二齒輪（52）嚙合連接有下側所述第二齒輪（52），所述第三電機（53）輸出端通過銷軸固定連接有所述第二齒輪（52），上側所述第二齒輪（52）通過銷軸固定連接有第六錐齒輪（51）。
3.根據權利要求2所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述第六錐齒輪（51）通過第五錐齒輪（50）嚙合連接有轉軸（49），所述轉軸（49）右端通過矩形板（46）轉動連接有所述帶式壓濾機本體（1），所述轉軸（49）右端面固定連接有第四連桿（48），所述第四連桿（48）前端通過銷軸轉動連接有第三連桿（47），所述第三連桿（47）前端通過銷軸轉動連接有所述往復桿（36）。
4.根據權利要求3所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述往復桿（36）右端面中部通過銷軸轉動連接有擠壓塊（41）、第一齒輪（45）、第四錐齒輪（44），所述第一齒輪（45）嚙合連接有齒條（42），所述齒條（42）后端面固定連接有所述帶式壓濾機本體（1），所述第四錐齒輪（44）通過第三錐齒輪（43）嚙合連接有轉動塊（58），所述轉動塊（58）通過銷軸轉動連接有所述往復桿（36），所述轉動塊（58）通過銷軸滑動連接有擊打桿（34）。
5.根據權利要求4所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述擊打桿（34）滑動連接有限位塊（35），所述限位塊（35）下端面固定連接有所述往復桿（36），后側所述第一滑柱（32）和第二滑柱（38）分別套設有第一彈簧（33）和第二彈簧（39），后側所述第二滑柱（38）上端固定連接有固定塊（40），所述第一彈簧（33）左右兩端分別固定連接有第一振動塊（31）和第二振動塊（37），所述第二彈簧（39）上下兩端分別固定連接有固定塊（40）和第二振動塊（37）。
6.根據權利要求1所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述第一螺紋塊（10）左端面固定連接有水箱（7），所述水箱（7）下端中部連通有水泵（8），所述水泵（8）出水端連通有噴水管（9），所述轉動板（18）上側右端面固定連接有第二電機（26），所述第二電機（26）輸出端固定連接有套筒（29），所述套筒（29）上端轉動連接有所述轉動板（18），所述套筒（29）內腔滑動連接有凸塊桿（22），所述凸塊桿（22）下端面固定連接有清潔刷（21）。
7.根據權利要求6所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述轉動板（18）右端通過銷軸轉動連接有第一錐齒輪（27）和第二連桿（25），所述第一錐齒輪（27）嚙合連接有所述第二錐齒輪（28），所述第二連桿（25）下端通過銷軸轉動連接有第一連桿（24），所述第一連桿（24）下端通過銷軸轉動連接有鉸接板（23）。
8.根據權利要求7所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述鉸接板（23）下端面固定連接有所述轉動環（20），所述第一螺紋塊（10）右端螺紋連接有第一螺紋桿（12），所述帶式壓濾機本體（1）后端面上側左端固定連接有第四電機（57），所述第四電機（57）輸出端固定連接有所述第一螺紋桿（12），所述滑槽板（14）上下兩端均轉動連接有第二螺紋桿（15），所述滑槽板（14）上端面固定連接有第一電機（13），所述第一電機（13）輸出端固定連接有所述第二螺紋桿（15），所述第二螺紋塊（16）左端面前側通過銷軸轉動連接有電動伸縮桿（17），所述電動伸縮桿（17）活塞端通過銷軸轉動連接有所述轉動板（18）。
9.根據權利要求1所述的一種具有反洗功能的污泥脫水用帶式壓濾機，其特征在于，所述粉碎箱（5）內腔左右兩側均通過銷軸轉動連接有粉碎輥（6），所述粉碎輥（6）后端固定連接有第三齒輪（56），左側所述第三齒輪（56）嚙合連接有右側所述第三齒輪（56），下側所述第二齒輪（52）和右側所述第三齒輪（56）中部均通過銷軸固定連接有鏈輪（55），所述鏈輪（55）嚙合連接有鏈條（54）。
10.根據權利要求1-9任一所述的一種具有反洗功能的污泥脫水用帶式壓濾機的使用方法，其特征在于，包括以下步驟：S1、將污泥放置在下料箱（30）內部，然后啟動第三電機（53）帶動兩個第二齒輪（52）不同向轉動，上側第二齒輪（52）通過第六錐齒輪（51）帶動第五錐齒輪（50）和轉軸（49）轉動，轉軸（49）帶動第四連桿（48）轉動，第四連桿（48）通過第三連桿（47）帶動往復桿（36）前后往復移動，同時，齒條（42）帶動第一齒輪（45）往復轉動，第一齒輪（45）通過銷軸帶動擠壓塊（41）和第四錐齒輪（44）同時轉動，擠壓塊（41）不斷擠壓第二振動塊（37），第二振動塊（37）帶動下料箱（30）上下振動，同時，第三錐齒輪（43）帶動轉動塊（58）轉動，使擊打桿（34）左右往復移動，對下料箱（30）進行敲打，使第一振動塊（31）在第一滑柱（32）上左右滑動，使下料箱（30）進行左右方向的振動，使污泥均勻的分布在壓濾帶（2）表面；S2、壓濾帶（2）帶動污泥進行移動，對污泥進行擠壓脫水，經脫水后的泥餅經左側流出，同時，第二齒輪（52）通過鏈輪（55）帶動鏈條（54）轉動，鏈輪（55）帶動第三齒輪（56）轉動，第三齒輪（56）帶動兩個粉碎輥（6）不同向轉動，對泥餅進行粉碎；S3、需要對壓濾帶（2）進行清洗時，向水箱（7）內部加入一定量的清潔液，然后啟動第四電機（57）帶動第一螺紋桿（12）前后移動，使清潔刷（21）處于壓濾帶（2）的不同位置，然后啟動第一電機（13）帶動第二螺紋桿（15）轉動，第二螺紋桿（15）帶動第二螺紋塊（16）下降，使清潔刷（21）與壓濾帶（2）表面進行接觸，然后啟動第二電機（26）帶動套筒（29）和凸塊桿（22）轉動；S4、啟動水泵（8）將水箱（7）內部的清潔液抽出并噴灑在壓濾帶（2）表面，清潔刷（21）轉動時，第二錐齒輪（28）帶動第一錐齒輪（27）轉動，通過銷軸帶動第二連桿（25）轉動，第二連桿（25）通過第一連桿（24）帶動鉸接板（23）上下往復移動，使清潔刷（21）旋轉的同時也在上下振動，使清潔力度更強，同時，可通過啟動電動伸縮桿（17）帶動轉動板（18）轉動，調節清潔刷（21）的傾斜角度，使清潔更具針對性。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，解決上述背景技術中提出的問題。
為了實現上述目的，本發明采用了如下技術方案：一種具有反洗功能的污泥脫水用帶式壓濾機，包括帶式壓濾機本體，所述帶式壓濾機本體后端上下兩側均通過銷軸轉動連接有傳動輥，所述傳動輥嚙合連接有壓濾帶，所述帶式壓濾機本體內腔壁后端面左側上端固定連接有滑桿，所述滑桿滑動連接有第一螺紋塊，所述第一螺紋塊右端面固定連接有滑槽板，所述滑槽板內側滑動連接有第二螺紋塊，所述第二螺紋塊中部通過銷軸轉動連接有轉動板，所述轉動板上端面左側滑動連接有滑板，所述滑板下端面固定連接有轉動環，所述轉動環轉動連接有清潔刷，所述帶式壓濾機本體后端右側滑動連接有往復桿，所述往復桿上端面中部固定連接有第二滑柱，所述第二滑柱滑動連接有第二振動塊，所述第二振動塊左端面固定連接有第一滑柱，所述第一滑柱滑動連接有第一振動塊，所述第一振動塊左端面固定連接有下料箱，所述帶式壓濾機本體前端下側中部設有閥門。
更進一步地，所述帶式壓濾機本體右端面中部固定連接有第三電機，所述傳動輥中部后端固定連接有第二齒輪，上側所述第二齒輪嚙合連接有下側所述第二齒輪，所述第三電機輸出端通過銷軸固定連接有所述第二齒輪，上側所述第二齒輪通過銷軸固定連接有第六錐齒輪。
更進一步地，所述第六錐齒輪通過第五錐齒輪嚙合連接有轉軸，所述轉軸右端通過矩形板轉動連接有所述帶式壓濾機本體，所述轉軸右端面固定連接有第四連桿，所述第四連桿前端通過銷軸轉動連接有第三連桿，所述第三連桿前端通過銷軸轉動連接有所述往復桿。
更進一步地，所述往復桿右端面中部通過銷軸轉動連接有擠壓塊、第一齒輪、第四錐齒輪，所述第一齒輪嚙合連接有齒條，所述齒條后端面固定連接有所述帶式壓濾機本體，所述第四錐齒輪通過第三錐齒輪嚙合連接有轉動塊，所述轉動塊通過銷軸轉動連接有所述往復桿，所述轉動塊通過銷軸滑動連接有擊打桿。
更進一步地，所述擊打桿滑動連接有限位塊，所述限位塊下端面固定連接有所述往復桿，后側所述第一滑柱和第二滑柱分別套設有第一彈簧和第二彈簧，后側所述第二滑柱上端固定連接有固定塊，所述第一彈簧左右兩端分別固定連接有第一振動塊和第二振動塊，所述第二彈簧上下兩端分別固定連接有固定塊和第二振動塊。
更進一步地，所述第一螺紋塊左端面固定連接有水箱，所述水箱下端中部連通有水泵，所述水泵出水端連通有噴水管，所述轉動板上側右端面固定連接有第二電機，所述第二電機輸出端固定連接有套筒，所述套筒上端轉動連接有所述轉動板，所述套筒內腔滑動連接有凸塊桿，所述凸塊桿下端面固定連接有清潔刷。
更進一步地，所述轉動板右端通過銷軸轉動連接有第一錐齒輪和第二連桿，所述第一錐齒輪嚙合連接有所述第二錐齒輪，所述第二連桿下端通過銷軸轉動連接有第一連桿，所述第一連桿下端通過銷軸轉動連接有鉸接板。
更進一步地，所述鉸接板下端面固定連接有所述轉動環，所述第一螺紋塊右端螺紋連接有第一螺紋桿，所述帶式壓濾機本體后端面上側左端固定連接有第四電機，所述第四電機輸出端固定連接有所述第一螺紋桿，所述滑槽板上下兩端均轉動連接有第二螺紋桿，所述滑槽板上端面固定連接有第一電機，所述第一電機輸出端固定連接有所述第二螺紋桿，所述第二螺紋塊左端面前側通過銷軸轉動連接有電動伸縮桿，所述電動伸縮桿活塞端通過銷軸轉動連接有所述轉動板。
更進一步地，所述粉碎箱內腔左右兩側均通過銷軸轉動連接有粉碎輥，所述粉碎輥后端固定連接有第三齒輪，左側所述第三齒輪嚙合連接有右側所述第三齒輪，下側所述第二齒輪和右側所述第三齒輪中部均通過銷軸固定連接有鏈輪，所述鏈輪嚙合連接有鏈條。
一種具有反洗功能的污泥脫水用帶式壓濾機的使用方法，包括以下步驟：S1、將污泥放置在下料箱內部，然后啟動第三電機帶動兩個第二齒輪不同向轉動，上側第二齒輪通過第六錐齒輪帶動第五錐齒輪和轉軸轉動，轉軸帶動第四連桿轉動，第四連桿通過第三連桿帶動往復桿前后往復移動，同時，齒條帶動第一齒輪往復轉動，第一齒輪通過銷軸帶動擠壓塊和第四錐齒輪同時轉動，擠壓塊不斷擠壓第二振動塊，第二振動塊帶動下料箱上下振動，同時，第三錐齒輪帶動轉動塊轉動，使擊打桿左右往復移動，對下料箱進行敲打，使第一振動塊在第一滑柱上左右滑動，使下料箱進行左右方向的振動，使污泥均勻的分布在壓濾帶表面；S2、壓濾帶帶動污泥進行移動，對污泥進行擠壓脫水，經脫水后的泥餅經左側流出，同時，第二齒輪通過鏈輪帶動鏈條轉動，鏈輪帶動第三齒輪轉動，第三齒輪帶動兩個粉碎輥不同向轉動，對泥餅進行粉碎；S3、需要對壓濾帶進行清洗時，向水箱內部加入一定量的清潔液，然后啟動第四電機帶動第一螺紋桿前后移動，使清潔刷處于壓濾帶的不同位置，然后啟動第一電機帶動第二螺紋桿轉動，第二螺紋桿帶動第二螺紋塊下降，使清潔刷與壓濾帶表面進行接觸，然后啟動第二電機帶動套筒和凸塊桿轉動；S4、啟動水泵將水箱內部的清潔液抽出并噴灑在壓濾帶表面，清潔刷轉動時，第二錐齒輪帶動第一錐齒輪轉動，通過銷軸帶動第二連桿轉動，第二連桿通過第一連桿帶動鉸接板上下往復移動，使清潔刷旋轉的同時也在上下振動，使清潔力度更強，同時，可通過啟動電動伸縮桿帶動轉動板轉動，調節清潔刷的傾斜角度，使清潔更具針對性。
與現有技術相比，本發明的優點和積極效果在于，1、本發明中通過將污泥放置在下料箱內部，然后啟動第三電機帶動兩個第二齒輪不同向轉動，上側第二齒輪通過第六錐齒輪帶動第五錐齒輪和轉軸轉動，轉軸帶動第四連桿轉動，第四連桿通過第三連桿帶動往復桿前后往復移動，同時，齒條帶動第一齒輪往復轉動，第一齒輪通過銷軸帶動擠壓塊和第四錐齒輪同時轉動，擠壓塊不斷擠壓第二振動塊，第二振動塊帶動下料箱上下振動，同時，第三錐齒輪帶動轉動塊轉動，使擊打桿左右往復移動，對下料箱進行敲打，使第一振動塊在第一滑柱上左右滑動，使下料箱進行左右方向的振動，從而更便于對污泥起到一個均勻下料的作用，使污泥可以均勻的分布在壓濾帶表面，進而使避免了污泥堆積在壓濾帶一處而影響壓濾效率的情況。
2、本發明中通過向水箱內部加入一定量的清潔液，然后啟動第四電機帶動第一螺紋桿前后移動，使清潔刷處于壓濾帶的不同位置，然后啟動第一電機帶動第二螺紋桿轉動，第二螺紋桿帶動第二螺紋塊下降，使清潔刷與壓濾帶表面進行接觸，然后啟動第二電機帶動套筒和凸塊桿轉動，然后啟動水泵將水箱內部的清潔液抽出并噴灑在壓濾帶表面，清潔刷轉動時，第二錐齒輪帶動第一錐齒輪轉動，通過銷軸帶動第二連桿轉動，第二連桿通過第一連桿帶動鉸接板上下往復移動，使清潔刷旋轉的同時也在上下振動，使清潔力度更強，同時，可通過啟動電動伸縮桿帶動轉動板轉動，調節清潔刷的傾斜角度，使清潔更具針對性，從而更便于對壓濾帶的不同位置起到一個深度清洗效果，進而提高了整個壓濾機的循環使用效果。
3、本發明中通過經脫水后的泥餅經左側流出，同時，第二齒輪通過鏈輪帶動鏈條轉動，鏈輪帶動第三齒輪轉動，第三齒輪帶動兩個粉碎輥不同向轉動，對泥餅進行粉碎，從而使泥餅內部殘余的水分得到充分揮發，進而便于人員對污泥的后續收集工作。
（發明人：周安）
