公布日：2022.04.12
申請日：2021.12.31
分類號：B01D29/56(2006.01)I;B01D29/96(2006.01)I;B01D29/66(2006.01)I
摘要
本發明公開了一種畜禽養殖污廢水處理技術設備，包括污水處理設備，污水處理設備的頂部固定連接有輸送管，輸送管的一端安裝有輸送泵，輸送泵的側面固定連接有彎管，彎管的一端固定連接有集中收集管。本發明通過設置有集中收集管，在集中收集管的側面均勻分布有多個支管連接上軟管和連接頭，在集中收集管的底部通過彎管連接有輸送泵和輸送電機，并在輸送泵的頂部設有輸送管連接在污水處理設備的頂部，從而方便了通過將多個連接頭的位置連通于多個禽畜養殖污水排放口的位置，通過重力作用將廢水集中輸送至集中收集管的內部，隨后通過彎管連通輸送泵產生吸水及泵水的作用有效地將廢水通過輸送管輸送至污水處理設備的內部進行處理即可。
權利要求書

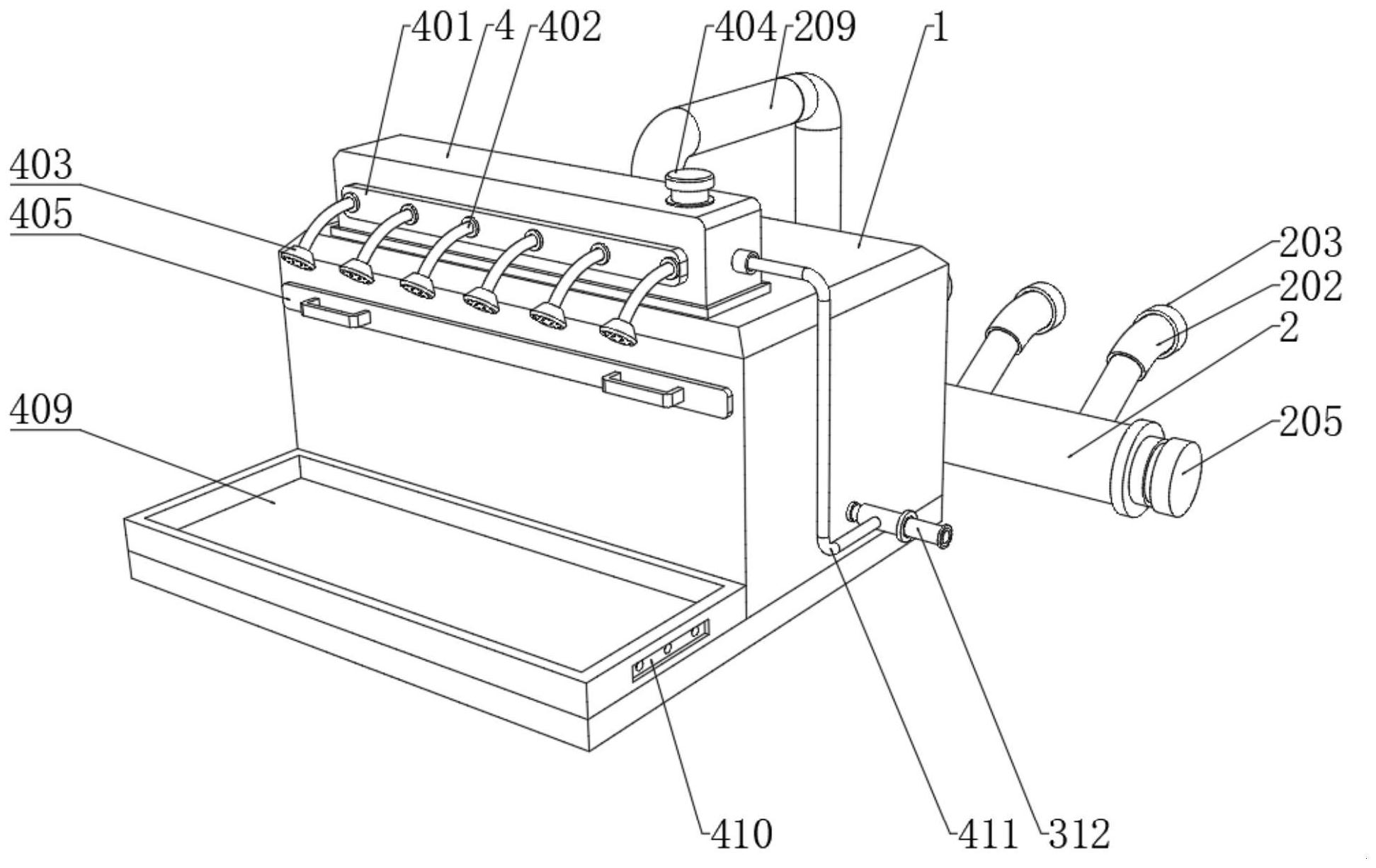

1.一種畜禽養殖污廢水處理技術設備，包括污水處理設備(1)，其特征在于：所述污水處理設備(1)的頂部固定連接有輸送管(209)，所述輸送管(209)的一端安裝有輸送泵(207)，所述輸送泵(207)的側面固定連接有彎管(206)，所述彎管(206)的一端固定連接有集中收集管(2)，所述集中收集管(2)的一側均勻分布有多個支管(201)，所述支管(201)的一端連接有軟管(202)，所述軟管(202)的一端連接有連接頭(203)；所述污水處理設備(1)的內側頂部安裝有一級過濾架(3)，所述一級過濾架(3)的內側均勻分布有多個一級過濾網(301)，所述一級過濾架(3)的底部安裝有存儲槽(302)，所述存儲槽(302)的底部固定連接有下水管(303)，所述下水管(303)的底部固定連接有二級過濾箱(304)，所述二級過濾箱(304)的底部固定連接有管道一(305)，所述管道一(305)的一端安裝有增壓泵(306)，所述增壓泵(306)的頂部固定連接有管道二(307)，所述管道二(307)的一端安裝有一級凈化箱(308)，所述一級凈化箱(308)的底部固定連接有管道三(309)，所述管道三(309)的一端安裝有二級凈化箱(310)；所述污水處理設備(1)的頂部安裝有清洗機(4)，所述清洗機(4)的側面固定安裝有安裝條(401)，所述安裝條(401)的側面均勻分布有多個噴水管(402)，所述噴水管(402)的一端固定安裝有噴水頭(403)，所述一級過濾架(3)的一側固定連接有抽拉板(405)，所述抽拉板(405)活動連接在污水處理設備(1)的正面，所述污水處理設備(1)的內壁固定安裝有滑軌(407)，所述滑軌(407)與一級過濾架(3)的兩側滑動連接。
2.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述集中收集管(2)的兩端安裝有連接盤(204)，所述連接盤(204)的側面安裝有堵頭(205)。
3.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述輸送泵(207)的側面安裝有輸送電機(208)，所述輸送電機(208)的底部固定安裝有支撐塊，所述支撐塊的底部固定安裝有安裝板，所述安裝板固定安裝在輸送泵(207)的底部。
4.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述二級凈化箱(310)的側面固定連接有排出管道(311)，所述排出管道(311)的一端貫穿于污水處理設備(1)的側面，所述排出管道(311)的一端固定連接有排水口(312)。
5.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述抽拉板(405)的正面固定安裝有兩個抽拉把手(406)，所述一級過濾架(3)的一端固定安裝有兩個限位塊(408)。
6.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述清洗機(4)的頂部安裝有注入口(404)，所述噴水頭(403)的一端均勻開設有多個噴孔。
7.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述污水處理設備(1)的正面固定安裝有清潔池(409)，所述污水處理設備(1)的底部固定安裝有底板(101)，所述清潔池(409)固定安裝在底板(101)的頂部。
8.根據權利要求7所述的畜禽養殖污廢水處理技術設備，其特征在于：所述清潔池(409)的一端開設有過濾排出口(410)，所述過濾排出口(410)的側面貫穿開設有多個過濾孔。
9.根據權利要求1所述的畜禽養殖污廢水處理技術設備，其特征在于：所述清洗機(4)的一端固定連接有回水管道(411)，所述回水管道(411)的一端固定連接在排水口(312)的外壁。
10.根據權利要求7所述的畜禽養殖污廢水處理技術設備，其特征在于：所述污水處理設備(1)的底部固定安裝有底封板，所述底封板固定安裝在底板(101)的頂部。
發明內容
本發明的目的在于提供一種畜禽養殖污廢水處理技術設備，以解決上述背景技術提出的現有技術操作時禽畜養殖所使用的污廢水處理設備由于在結構上設計不足，不具備的多條管道分流連接，從而容易在收集的過程中容易出現堵塞導致無法正常收集廢水，降低了處理效率，另外由于內部對污廢水處理的設備較為單一落后，以至于處理廢水的效果出現降低的問題，且普通的設備不具備一定的清潔功能，以至于在處理過后造成內部污染物積攢較多，產生霉菌，影響到周邊人員健康以及環境污染的問題。
為實現上述目的，本發明提供如下技術方案：一種畜禽養殖污廢水處理技術設備，包括污水處理設備，所述污水處理設備的頂部固定連接有輸送管，所述輸送管的一端安裝有輸送泵，所述輸送泵的側面固定連接有彎管，所述彎管的一端固定連接有集中收集管，所述集中收集管的一側均勻分布有多個支管，所述支管的一端連接有軟管，所述軟管的一端連接有連接頭，在集中收集管的側面均勻分布有多個支管連接上軟管和連接頭，在集中收集管的底部通過彎管連接有輸送泵和輸送電機，并在輸送泵的頂部設有輸送管連接在污水處理設備的頂部，從而方便了通過將多個連接頭的位置連通于多個禽畜養殖污水排放口的位置，通過重力作用將廢水集中輸送至集中收集管的內部，隨后通過彎管連通輸送泵產生吸水及泵水的作用有效地將廢水通過輸送管輸送至污水處理設備的內部進行處理即可，其中集中收集管與輸送泵的高度位置設計較低，安裝時可埋放于養殖大棚周邊的地基內部即可，通過此設計可方便了多條管道同時輸送，有利于提升了廢水輸送收集的效率，保證了廢水達到正常的輸送效果，提升了針對生態環境處理的效率，可防止單條管道輸送后造成污染物堆積堵塞，最終導致輸送效率降低，且影響到處理進度的問題；
所述污水處理設備的內側頂部安裝有一級過濾架，所述一級過濾架的內側均勻分布有多個一級過濾網，所述一級過濾架的底部安裝有存儲槽，所述存儲槽的底部固定連接有下水管，所述下水管的底部固定連接有二級過濾箱，所述二級過濾箱的底部固定連接有管道一，所述管道一的一端安裝有增壓泵，所述增壓泵的頂部固定連接有管道二，所述管道二的一端安裝有一級凈化箱，所述一級凈化箱的底部固定連接有管道三，所述管道三的一端安裝有二級凈化箱，在一級過濾架的內側安裝有一級過濾網，將一級過濾網的位置設置在污水處理設備的內側頂部，在一級過濾網的底部安裝有存儲槽，在存儲槽的底部通過下水管連接有二級過濾箱，在二級過濾箱的底部通過設有管道一并連接有增壓泵，在增壓泵的頂部通過管道二連接有一級凈化箱，在一級凈化箱的底部通過設有管道三再連通有二級凈化箱，且在二級凈化箱的側面連接有排出管道和排水口延伸至污水處理設備的外部，從而方便了在使用的過程中，通過一級過濾網在頂部先對較大體積的污染物進行一級過濾，隨后可將廢水存儲在存儲槽的內部，通過下水管輸送至二級過濾箱再進行二級過濾，之后可通過增壓泵產生的吸泵作用將水流輸送至管道二的內部進行一級凈化，當一級凈化完成之后則可通過管道三輸送至二級凈化箱進行二級凈化處理，處理完成之后即可通過排出管道與排水口的配合將水流輸送排出，從而有效地完成了污廢水的過濾凈化處理，通過此設計，對污廢水進行分級處理，且多次過濾凈化，進而有效地提升了整體的處理效果，使得污廢水處理的技術進一步得到有效地提升，保證了環境保護處理的質量，有利于生態環境持續穩定的發展；
所述污水處理設備的頂部安裝有清洗機，所述清洗機的側面固定安裝有安裝條，所述安裝條的側面均勻分布有多個噴水管，所述噴水管的一端固定安裝有噴水頭，所述一級過濾架的一側固定連接有抽拉板，所述抽拉板活動連接在污水處理設備的正面，所述污水處理設備的內壁固定安裝有滑軌，所述滑軌與一級過濾架的兩側滑動連接，在清洗機的側面通過安裝條均勻分布安裝有多個噴水管并連接上噴水頭，在清洗機的一端還通過設有回水管道連接上排水口，且一級過濾架的一端通過設置有抽拉板并安裝有抽拉把手，在一級過濾架的另一端安裝有限位塊且兩側設有滑軌，另外還在污水處理設備的側面安裝有清潔池并在其一端開設有過濾排出口，從而方便了在過濾處理完成之后可通過抽拉把手將一級過濾網拉出，滑軌則方便一級過濾架進行滑動，拉出之后即可通過清洗機將水從噴水頭噴灑在一級過濾網上，對一級過濾網提供有效的沖洗作用，且回水管道可將處理過的廢水輸送至清洗機進行再次利用，可為沖洗一級過濾網減少水資源浪費，在保證清潔的同時可提高節能節水保護，通過減少了細菌滋生，對人體提供了一定的保護作用，且進一步提升了設備的環保實用性。
優選的，所述集中收集管的兩端安裝有連接盤，所述連接盤的側面安裝有堵頭，通過連接盤可連接有多個集中收集管，從而可進行延長組合，增加處理范圍，通過堵頭則在端頭提供有效的密封效果，防止廢水滲漏。
優選的，所述輸送泵的側面安裝有輸送電機，所述輸送電機的底部固定安裝有支撐塊，所述支撐塊的底部固定安裝有安裝板，所述安裝板固定安裝在輸送泵的底部，通過輸送電機則使得輸送泵運行工作輸送廢水，通過支撐塊和安裝板則保證了輸送泵和輸送電機穩定使用。
優選的，所述二級凈化箱的側面固定連接有排出管道，所述排出管道的一端貫穿于污水處理設備的側面，所述排出管道的一端固定連接有排水口，通過排出管道即可配合排水口將處理好的廢水有效地排出或另做他用。
優選的，所述抽拉板的正面固定安裝有兩個抽拉把手，所述一級過濾架的一端固定安裝有兩個限位塊，通過抽拉把手則可便于將抽拉板連同一級過濾架一并拉出，且限位塊可在拉出時提供限位效果，防止拉出過度造成脫落。
優選的，所述清洗機的頂部安裝有注入口，所述噴水頭的一端均勻開設有多個噴孔，通過注入口則方便了注入水源或清潔劑，便于提供清潔以及消毒等工作，噴孔則有效地噴灑出水源進行清潔工作。
優選的，所述污水處理設備的正面固定安裝有清潔池，所述污水處理設備的底部固定安裝有底板，所述清潔池固定安裝在底板的頂部，清潔池則便于對清洗的水流進行收集，防止水流滲流各處，造成污染，底板則方便了對污水處理設備和清潔池提供有效安裝固定的作用。
優選的，所述清潔池的一端開設有過濾排出口，所述過濾排出口的側面貫穿開設有多個過濾孔，通過過濾排出口可對清潔池的水流進行排泄，過濾孔則對污染進行過濾，便于集中清潔處理。
優選的，所述清洗機的一端固定連接有回水管道，所述回水管道的一端固定連接在排水口的外壁，回水管道則方便了將處理過的水輸送至清洗機進行清潔工作可減少水源浪費問題。
優選的，所述污水處理設備的底部固定安裝有底封板，所述底封板固定安裝在底板的頂部，底封板的方便了對污水處理設備的底部提供有效的密封性。
與現有技術相比，本發明的有益效果是：
1、本發明中，通過設置有集中收集管，在集中收集管的側面均勻分布有多個支管連接上軟管和連接頭，在集中收集管的底部通過彎管連接有輸送泵和輸送電機，并在輸送泵的頂部設有輸送管連接在污水處理設備的頂部，從而方便了通過將多個連接頭的位置連通于多個禽畜養殖污水排放口的位置，通過重力作用將廢水集中輸送至集中收集管的內部，隨后通過彎管連通輸送泵產生吸水及泵水的作用有效地將廢水通過輸送管輸送至污水處理設備的內部進行處理即可，其中集中收集管與輸送泵的高度位置設計較低，安裝時可埋放于養殖大棚周邊的地基內部即可，通過此設計可方便了多條管道同時輸送，有利于提升了廢水輸送收集的效率，保證了廢水達到正常的輸送效果，提升了針對生態環境處理的效率，可防止單條管道輸送后造成污染物堆積堵塞，最終導致輸送效率降低，且影響到處理進度的問題。
2、本發明中，通過設置有一級過濾架，在一級過濾架的內側安裝有一級過濾網，將一級過濾網的位置設置在污水處理設備的內側頂部，在一級過濾網的底部安裝有存儲槽，在存儲槽的底部通過下水管連接有二級過濾箱，在二級過濾箱的底部通過設有管道一并連接有增壓泵，在增壓泵的頂部通過管道二連接有一級凈化箱，在一級凈化箱的底部通過設有管道三再連通有二級凈化箱，且在二級凈化箱的側面連接有排出管道和排水口延伸至污水處理設備的外部，從而方便了在使用的過程中，通過一級過濾網在頂部先對較大體積的污染物進行一級過濾，隨后可將廢水存儲在存儲槽的內部，通過下水管輸送至二級過濾箱再進行二級過濾，之后可通過增壓泵產生的吸泵作用將水流輸送至管道二的內部進行一級凈化，當一級凈化完成之后則可通過管道三輸送至二級凈化箱進行二級凈化處理，處理完成之后即可通過排出管道與排水口的配合將水流輸送排出，從而有效地完成了污廢水的過濾凈化處理。
3、本發明中，通過此過濾凈化設計，對污廢水進行分級處理，且多次過濾凈化，進而有效地提升了整體的處理效果，使得污廢水處理的技術進一步得到有效地提升，保證了環境保護處理的質量，有利于生態環境持續穩定的發展。
4、本發明中，通過設置有清洗機，在清洗機的側面通過安裝條均勻分布安裝有多個噴水管并連接上噴水頭，在清洗機的一端還通過設有回水管道連接上排水口，且一級過濾架的一端通過設置有抽拉板并安裝有抽拉把手，在一級過濾架的另一端安裝有限位塊且兩側設有滑軌，另外還在污水處理設備的側面安裝有清潔池并在其一端開設有過濾排出口，從而方便了在過濾處理完成之后可通過抽拉把手將一級過濾網拉出，滑軌則方便一級過濾架進行滑動，拉出之后即可通過清洗機將水從噴水頭噴灑在一級過濾網上，對一級過濾網提供有效的沖洗作用，且回水管道可將處理過的廢水輸送至清洗機進行再次利用，可為沖洗一級過濾網減少水資源浪費，在保證清潔的同時可提高節能節水保護，通過減少了細菌滋生，對人體提供了一定的保護作用，且進一步提升了設備的環保實用性。
（發明人：欽林莉）
